پمپ تزریق مواد شیمیایی

پمپ تزریق مواد شیمیایی یا همان دوزینگ پمپ برای تزریق کلر و اسید و باز استفاده میشود. دوزینگ اینهیبیتور و آنتی اسکالانت یا آنتی اسکیل نیز از مصارف پمپ تزریق است.

کدام قطعات پمپ تزریق مواد شیمیایی خراب میشود؟

یک پمپ تزریق مواد شیمیایی طول عمر زیادی دارد. اما دیافراگم آن پس از مدتی با توجه به سرعت کارکرد پمپ و وجود ناخالصی و نحوه عملکرد پمپ از بین میرود. همچنین بهتر است سیلینگ یا واشرها و اورینگ ها را بصورت دوره ای تعویض نمایید.

شرکت مهار فن ابزار آمادگی خود را جهت ارائه پیشنهاد قیمت و فنی سیستمهای دوزینگ و تزریق و کلرزنی همچنین پکیج کنترل آنتی اسکالانت و باز و اسید اعلام مینماید. تولید دوزینگ پمپ پرومیننت آلمان کاملا انحصاری بوده و فقط در کشور آلمان صورت میگیرد. همچنین گارانتی یکساله از طرف پرومیننت جهت اطمینان بیشتر نسبت به این برند تامین می گردد.

کدام کشورها پمپ تزریق مواد شیمیایی میسازند؟

تقریبا همه. با اینکه تقریبا همه فکر میکنند کیفیت پمپ تزریق ایرانی خیلی پایین باشد اما باید بگوییم پمپ ایرانی نسبت به نمونه های مشابه چینی و هندی بسیار مرغوب تر است. کشورهای چین و هند و ایتالیا و آلمان و امریکا عمده تامین کنندگان این بازار هستند.

کیفیت یا قیمت پمپ تزریق مواد شیمیایی ؟

هرچند در خیلی موارد قیمت بالاتر کیفیت را بهمراه دارد اما استثناهایی هم هست. مثلا پمپ چینی و ایتالیایی تقریبا یک کیفیت را دارد. همچنین برخی برندها بخاطر نبود لوازم یدکی در بازار تهران و نداشتن در ایران علیرغم سابقه خوب مشکلساز می شوند.

دانلود کاتالوگ دوزینگ پمپ پرومیننت آلمان 2020

جنس قسمت درتماس با سیال

جنس های ارزان مثل پلی پروپیلن و PVC معمولا اول گزینه های فروشنه هستند اما برای دوام و حفظ عملکرد پمپ تزریق مواد شیمیایی بهتر است متناسب با سیال جنس قسمت وت WET پمپ انتخاب گردد. مثلا برای اسید سولفوریک 96 درصد لازم است PVDF استفاده شود.

از کدام فروشنده بخرم؟

شرکت مهار فن ابزار با یکسال گارانتی و خدمات پس از فروش و مشاوره تلفنی و حضوری رایگان در خدمت شماست

آیا پمپ تزریق مواد شیمیایی در فروشگاه های اینترنتی هم وجود دارد؟

هنوز نه اما این سایت لیستی از مشخصات فنی دوزینگ پمپ های موجود خود جهت مقایسه و انتخاب فراهم آورده است.



سایر پمپ‌ها

برای تکمیل یک مجموعه دوزینگ و همچنین برای کاربردهای مستقل، نمونه هایی از سایر پمپ های قابل ارایه به شرح زیر معرفی می شود.

پمپ های رفت و آمدی:

  • پیستونی
  • پلانجری
  • دیافراگمی

در پمپ های پیستونی حلقه های رینگ بند بر روی بدنه پیستون قرار دارد ولی در پلانجری حلقه های رینگ بند بر روی سیلندر قرار دارد.در پمپ های پلانجری طول سر پلانجر از کورس پیستون بیشتر است ولی در پیستونی این مساله برعکس می باشد.

بیشترین سروکار ما با پمپ های دیافراگمی است. مثلا در بحث آب آشامیدنی از پمپ های کلرزنی ( کلریناتورها ) برای اضافه کردن کلر به آب استفاده می شود.

چند مورد از کلریناتورها:

  • کلریناتورهای گازی
  • کلریناتورهای مایع
  • کلریناتورهای متفرقه( دستی، بشکه ای، کوزه ای)

در کلریناتورهای گازی، نیروی محرکه پمپ، فشار خود گاز است.

انواع کلریناتورهای مایع:

  • برقی: نیروی محرکه آن از طریق الکتروموتور تامین می گردد.
  • مکانیکی: نیروی محرکه آن از طریق موتورهای انفجاری تامین می گردد.
  • هیدرولیکی: نیروی محرکه آن از طریق جریان سیال تامین می گردد.

در پمپ های هیدرولیکی پمپ بایستی در جایی قرار گیرد که آب با فشار ۲ اتمسفر وارد پمپ گردد.

در کلریناتورهای دستی نسبت 1 به 4 پرکلرین را با شن مخلوط می کنیم و درون کوزه ریخته

و از آن می توان به مدت یک هفته برای چاهی که روزانه 1 متر مکعب آب می کشد استفاده نمود.

Gamma X GMXA GXLa Dosing Pump Package CIP دوزینگ پمپ پکیج تزریق مواد شیمیایی پرامین

پکیج تزریق پرکلرین و سیال گازدار بهمراه خنثی کننده
پکیج تزریق پرکلرین و سیال گازدار بهمراه خنثی کننده
دوزینگ پمپ با شیر هواگیری و رلیف داخلی
پکیج تزریق مواد شیمیایی و اسید پمپ کلرزن متا شاسی فلزی
پکیج تزریق مواد شیمیایی با فشارسنج و رله فشار
پکیج تزریق مواد شیمیایی با فشارسنج و رله فشار
پکیج CIP دوزینگ پمپ پایپینگ شاسی و اسکید پالسیشن دمپنر دیافراگمی
دوزینگ پمپ و پکیج تزریق مواد شیمیایی آکومولاتور بک پرشر ولو
Chemical Injection Package with Accumulator and Calibration Pot
اجزای پکیج تزریق مواد شیمیایی آکومولاتور بک پرشر بال ولو فیپ فلومتر سنسوردار
الکترو دیونایزر یا الکترودیالیز

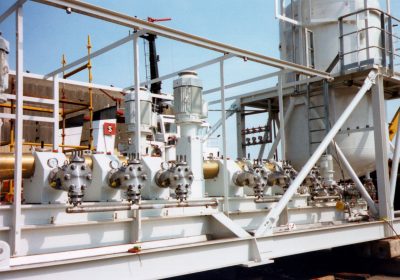

پکیج تزریق مواد شیمیایی API مطابق استاندارد SS 316

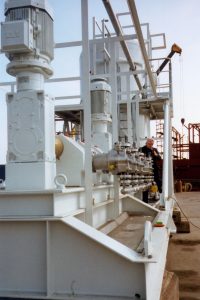

پکیج تزریق مواد شیمیایی با دوزینگ پمپ نفت و گاز API 675
پکیج تزریق مواد شیمیایی رزرو API 675
پکیج تزریق مواد شیمیایی API675
شیر ایمنی پکیج دوزینگ برند جورج فیشر تزریق مواد شیمیایی پمپ سیگما Sigma
پکیج تزریق مواد شیمیایی بهمراه متعلقات شیر اطمینان پالسیشن دمپنر
پکیج تزریق مواد شیمیایی دوزینگ پمپ شیر پسفشار گیج فشار دیافراگمی شیر اطمینان پالسیشن دمپر

مهار درایو پمپ تزریق مواد شیمیایی

مهار اسید حیاتی است. امن ترین نوع پمپ برای این پمپ گریز از مرکز درایو مغناطیسی است زیرا هیچ مهر و موم مکانیکی وجود ندارد که فرسوده شود و در نهایت خراب می شود و یا نیاز به بازرسی و تعویض منظم دارد.

پمپ درایو مغناطیسی از یک مجموعه آهنربا استفاده می کند تا درایو را با حلقه های O به پروانه فراهم کند تا پوشش پمپ را آب بندی کند. با سازگاری اورینگ ها و مواد کنار مرطوب ، واحد 100٪ فاقد نشت است. مونتاژهای آهنربا و یاتاقانها نیز از مواد با درجه بالا مانند کاربید سیلیکون ، کبالت ساماریوم و اینکونل ساخته شده اند.

امروزه فناوری پمپ مونتاژ آهنربا به مدل های مهر و موم شده شافت ترجیح داده می شود ، بیشتر به دلیل مهار.

پمپ های مهر و موم شده شافت

پمپ های مهر و موم شده با دو شافت به طور حتم از کار می افتند و مایع را به محفظه وارد می کنند ، که باید یک سنسور هشدار را تحریک کند و تیم مهندسی را مطلع کند. اگر پمپ به طرز فاجعه باری از کار بیفتد و اسید سولفوریک را در معرض محیط قرار دهد ، محیط اطراف و نیروی کار در معرض خطر خواهند بود. حتی با پیشرفت انواع مهر و موم های مدرن ، یکپارچگی سیال ذاتاً آسیب پذیر است.

به طور سنتی ، هزینه پمپ درایو ماگ همیشه بالاتر از معادل مهر و موم شده با شافت بوده است ، با این حال با هزینه مالکیت شامل بازرسی های بیشتر تعمیر و نگهداری ، سرویس و قطعات یدکی و همچنین هزینه های بالقوه تمیز کردن و گزارش گزارش تصادف ، مدل های درایو اکنون از نظر اقتصادی حس بسیار بیشتری دارند.

پمپ های AODD

اسید سولفوریک غالباً توسط پمپ های دیافراگم دوگانه هوا (AODD) مانند انتقال از IBC اداره می شود. پمپ های AODD انعطاف پذیری زیادی با مواد برای پوشش و قطعات سمت مرطوب دارند. لوازم جانبی در صورت پارگی دیافراگم و نشت باعث می شود.

دوزینگ پمپ تزریق مواد شیمیایی

در صورت نیاز به فرآیند دوز ، پمپ پریستالت می تواند جریان دقیق و قابل اطمینان را فراهم کند.

با استفاده از طیف وسیعی از مواد شلنگ و فلنج مانند EPDM و PVDF ، مشخصات پمپ را می توان متناسب با نوع اسید تنظیم کرد و دبی ثابت را ارائه داد. در صورت پارگی شلنگ ، مایع با روان کننده مخلوط می شود. مهم این است که یک روان کننده سازگار مانند نوع سیلیکون را انتخاب کنید.

مخلوط کردن و مخلوط کردن
برای مخلوط کردن و مخلوط کردن محلولهای سولفوریک می توان مایعات را با استفاده از میکسرهای درون خطی در حالت همگن مخلوط کرد. “میکسر استاتیک” زنجیره ای از عناصر مخلوط کردن مارپیچ است که در داخل یک خط لوله قرار می گیرد ، نیروهای آشفته و برش دهنده را برای مخلوط کردن مایع فراهم می کند.

همچنین ممکن است مایع با استفاده از مخزن و همزن مخلوط یا مخلوط شود ، جایی که نیروی آشفتگی توسط پروانه چرخان اضافه می شود. هر دو نوع اختلاط نیاز به انتخاب مواد مناسب ، معمولاً یک پوشش غوطه ور غیر فلزی دارند.

ملاحظات پمپاژ

  • مهمترین نکته در مورد ایمنی نیروی کار اطراف با جلوگیری از قرار گرفتن در معرض مایع به طور مستقیم یا بخار شدن مایع است.
  • هنگامی که پمپ نشت می کند ، اسید سولفوریک نیز
  • ممکن است با فلز در معرض واکنش نشان دهد و بخارات سمی آزاد کند. اسید سولفوریک بسیار سمی است
  • و به سیستم تنفسی ، چشم ها ، سیستم عصبی ، دندان ها و سیستم گردش خون حمله می کند.

اگرچه سولفوریک در حالت طبیعی غیر قابل اشتعال است

  • ، تشکیل گاز هیدروژن می تواند بسیار خطرناک باشد. گاز هیدروژن می تواند در جایی ایجاد شود
  • که خوردگی قطعات فلزی ، ورود آب (مانند شیرآلات ، دیگهای بخار ، سیستم های جذب و غیره) و سولفوریک واکنش داده
  • و گاز را تشکیل دهد. این گاز در نهایت در “جیب” ها یا مناطق راکد سیستم جمع می شود و خطر بالقوه انفجار را ایجاد می کند.
  • هنگام واکنش با فلزات ، این اسید می تواند دی اکسید گوگرد ایجاد کند ،
  • که بسیار اشتعال پذیر است و خطر آتش سوزی قابل توجهی را ایجاد می کند.
  • بسته به غلظت اسید ، فرمولاسیون می تواند برای فلزات بسیار خورنده باشد
  • که فولاد ضد زنگ به خصوص آسیب پذیر است.
  • در برنامه های چرخش مجدد مانند ترشی فلزات ، اسید ترشی باید جمع آوری شده
  • و دوباره مورد استفاده قرار گیرد. مایع جمع شده ممکن است دارای ذرات و آلاینده های فلز ساینده باشد
  • که ممکن است واکنش پذیر بوده و به عنوان بخشی از فرآیند ، مقدار کمی گازهای سمی و / یا بخار را منتشر کند.

مواد پمپ باید دارای مواد سازگار باشد.

مواد انتخاب شده تا حد زیادی به غلظت و درجه حرارت اسید بستگی دارد. در صورت رقیق شدن اسید ، می توان به سرعت فولاد ضد زنگ مانند تولید باتری را خورد.

درجه حرارت پمپ تزریق مواد شیمیایی بالا

  • معمولاً از مواد غیر فلزی مانند PP ، PE ، PTFE ، EPDM یا FPM استفاده می شود.
  • محدودیت مواد غیر فلزی معمولاً دماهای بالاتر و غلظت های بالاتر است.
  • در مواردی که اسید غلیظ تر و دمای بالاتری باشد ،
  • ممکن است از آلیاژهای درجه بالا استفاده شود که برای مقاومت در برابر مواد شیمیایی و برای کنترل افزایش دما فرموله شده اند.
  • تهاجمی بودن اسید می تواند با درجه حرارت به طور تصاعدی افزایش یابد ،
  • بنابراین هنگام تعیین پمپ باید غلظت دقیق و شرایط سیستم عامل شناخته شود.
  • مواد معمول ممکن است انواع تیتانیوم ، دوبلکس یا هاستلوی باشد.
  • در مواردی که اسید از نظر دما و غلظت بسیار بالا باشد (بالاتر از 200 درجه سانتیگراد) ،
  • می توان از مواد تخصصی مانند آلیاژهای چدن / سیلیکون استفاده کرد.

 پمپ تزریق مواد شیمیایی اسید سولفوریک

اسید سولفوریک که بیشترین استفاده را در صنعت دارد ،

تقریباً در هر بخش بازار در جهان استفاده می شود.

 پمپ تزریق مواد شیمیایی سولفوریک

  • یک اسید تهاجمی است که در غلظت های مختلفی از تولیدکنندگان مواد شیمیایی موجود است
  • یا در صورت استفاده مقدار زیاد ،
  • ممکن است اسید در محل تولید شود. بسته به غلظت ، سولفوریک دارای SG است
  • که از 1–2 متغیر است. این ماده شیمیایی می تواند شفاف یا ابری باشد و بسیار پایدار و غیر قابل اشتعال است.

برنامه های کاربردی تولید اسیدهای کلریدریک ، نیتریک و فسفریک

  • کود فسفاته ، جایی که سولفوریک به اسید فسفریک تبدیل می شود
  • تولید نفت در جایی که ناخالصی ها توسط اسید از بین برود
  • صنایع کاغذ سازی که در آن از سولفوریک به عنوان بخشی از تولید دی اکسید کلر و اصلاح pH استفاده می شود
  • سفید کننده قند
  • تصفیه فاضلاب
  • تولید منسوجات مصنوعی مانند الیاف سلولز
  • ترشی فلزات
  • عامل کاتالیزور برای تولید نفت خام و نفت
  • مواد شیمیایی برای سمپاشی محصول سیب زمینی
  • تولید Rayon به عنوان معرف با محصول چوب پالپ شده

سازندگان پمپ تزریق مواد شیمیایی

  • پرومیننت
  • پمپ Lewa لوا
  • دوزینگ پمپ آلدوز گرندفوس
  • دوزینگ پمپ میلتون روی Milton Roy
  • پمپ سکو Seko
  • دوزینگ پمپ اتاترون Etatron
  • پمپ سرا SERA

پمپ تزریق مواد شیمیایی API 675

آمارینث پکیج‌های پمپ تزریق شیمیایی کامل را با پمپ‌های API 610 و تجهیزات API مرتبط برای بازار نفت و گاز دریایی و خشکی طراحی و تولید می‌کند. آنها در سخت‌ترین محیط‌ها در سرتاسر جهان برای سخت‌ترین کاربردها، از جمله تزریق آب با فشار بالا، هیپوکلریت، متانول، مونواتیلن گلیکول، دمولسیفایر، بازدارنده موم و فوم شکن استفاده می‌شوند.

بسته های اسکید ما برای عملکرد، محدودیت های فضا، عملیات و چالش های یکپارچه سازی بهینه شده اند. تجهیزات کاملاً مطابق با ATEX و دارای گواهینامه IECEx هستند که نیازهای سختگیرانه مشتری را برآورده کرده یا فراتر از آن هستند. آنها را می توان برای مشخصات سایت مشتری، از جمله Norsok، Statoil، Equinor، Shell DEP، ATEX و BP DGS پیکربندی کرد. بسته‌های اسکید با گزینه‌های سفارشی از جمله موتورهای پنوماتیک یا موتور الکتریکی در دسترس هستند.

API 610 Chemical Injection Pump Skid Package پمپ تزریق مواد شیمیایی

تیم ما هر بسته اسکید را طراحی و پیکربندی می‌کند و تمام تلفات سیستم مانند شیرها، لوله‌کشی و ابزار دقیق را محاسبه و محاسبه می‌کند تا اطمینان حاصل شود که پارامترهای عملیاتی مورد نیاز مشتری از جریان تخلیه و هد برآورده می‌شود. بسته‌ها می‌توانند فهرست‌های فروشنده مشتریان خاص را برای تمام اجزای اصلی از جمله موتورها، آب‌بندها و سیستم‌ها، ابزار دقیق، شیرها و کنترل ترکیب کنند. ما می‌توانیم پمپ‌ها را در بیشتر مواد تولید کنیم، از فولاد کربن گرفته تا فولاد ضد زنگ و آلیاژهایی مانند سوپر دوبلکس و تیتانیوم.

بسته‌های اسکید آمارینث

را می‌توان به‌عنوان یک واحد کاملاً خودکار کنترل‌شده plc با حداقل خاتمه‌ها ارائه کرد، به این معنی که مشتریان می‌توانند به سادگی به مکش و تخلیه و در صورت نیاز برق متصل شوند و آمارینث فرآیند را در میان مدیریت کند.

همه بسته‌های اسکید با قابلیت ردیابی کامل اجزا و دامنه کامل آزمون‌های غیر مخرب (NDE) و تست‌های غیر مخرب (NDT) برای مطابقت با تمام الزامات در دسترس هستند. اسناد استاندارد و بسته‌های آزمایشی را می‌توان برای برآورده کردن الزامات دقیق، از جمله ترجمه‌ها و گواهینامه منطقه EAC، تنظیم کرد.

XL پمپ های اندازه گیری دیافراگمی هیدرولیک جهت پکیج پلی الکترولیت

مشخصات کلیدی
جریان تا 1500 لیتر در ساعت
فشار تا 130 بار
ویژگی ها و مزایا
پمپ پلانجر برگشت فنری ساده و قوی.
هزینه کم به دلیل کاهش تعداد قطعات.
مناسب برای مایعات تهاجمی. چیدمان تک و چندتایی.
با طیف وسیعی از محرک ها موجود است.
از API 675 پیروی کنید.

شرح

پمپ‌های دیافراگمی با تحریک هیدرولیکی که محتوی محصول بدون مهر و موم واحدهای دیافراگمی مکانیکی و قابلیت‌های فشار بالا انواع پیستونی را ارائه می‌دهند. با دریچه خلاص داخلی، دریچه تخلیه هوا و دیافراگم پرکننده مکانیکی که تعادل هیدرولیکی ثابتی را تضمین می کند که بر همه مشکلات مکش غلبه می کند.

X9 پمپ‌های دو دیافراگمی نوآورانه برای کاربردهای سخت

مشخصات کلیدی پمپ تزریق مواد شیمیایی

جریان تا 3700 لیتر در ساعت
فشار تا 350 بار
ویژگی ها و مزایا
عمر طولانی تر دیافراگم
مناسب برای مایعات تهاجمی
چیدمان سر تک و چندگانه امکان پذیر است.
با طیف وسیعی از محرک ها موجود است.
از API 675 پیروی کنید.
با ساختار دیافراگمی دوگانه موجود است.

شرح پمپ تزریق مواد شیمیایی

پمپ های اندازه گیری OBL سری X9، با ساختار ابتکاری دو دیافراگمی به عنوان STD، به طور خاص برای کاربردهای شیمیایی، نفت و گاز و صنعتی مستمر طراحی شده اند.

قابلیت اطمینان و دوام فوق العاده توسط مکانیسم بازگشت مثبت (حرکت کامل) و توسط مکانیکی فعال شده تضمین شده است.

شیر پرکننده (دیافراگم هوشمند) و شیر تسکین داخلی. این پمپ ها به صورت STD با آشکارساز ترکیدگی دیافراگم بصری محلی از طریق گیج فشار عرضه می شوند.

در صورت تقاضا، سوئیچ فشار و فرستنده فشار هم برای مناطق ایمن و هم برای مناطق خطرناک قابل عرضه است. پیستون سرامیکی بدون مهر و موم روغن NPSH r پایین و حداقل تعمیر و نگهداری را تضمین می کند.

ترکیب پمپ های افقی مدولار با اندازه ها و ضربات مختلف در دقیقه (هر پمپ دارای دنده کاهش داخلی مستقل خود است)، برای نقاط تزریق بدون پالس یا متفاوت.

مواد سر پمپ X9 STD شامل SS316L، PVC، PVDF و PTFE است. ساخت و ساز ویژه با مواد عجیب و غریب در صورت تقاضا. سری X9 مطابق با استاندارد API 675، مطابق با الزامات ساخت، طراحی و عملکرد آن است:

± 1% دقت حالت پایدار در 10% و 100% ظرفیت نامی.

± 3% تکرارپذیری و خطی بودن در 10% و 100% ظرفیت نامی.

سری API 675 X9 مطابق با ATEX (94/9/CE)، برای نصب در گروه II، دسته 2 (منطقه 1/21) و گروه II دسته 3 (منطقه 2/22) مناسب است.

دمای کار تا 100 درجه سانتیگراد با قطعات خیس شده فلزی، دماهای بالاتر در صورت تقاضا.

سکو

استاندارد API 675 حداقل الزامات پمپ های جابجایی مثبت حجم کنترل شده را که عموماً در صنایع نفت و گاز و پتروشیمی استفاده می شود را پوشش می دهد. این پمپ ها به پمپ های اندازه گیری / تزریق شیمیایی / دوز یا حجم کنترل شده نیز معروف هستند.

Seko در طراحی و ساخت پمپ‌های اندازه‌گیری با طراحی پیستونی و دیافراگمی مطابق با API 675 تخصص دارد. بسته‌های تزریق مواد شیمیایی کاملاً سفارشی نیز می‌توانند مطابق با انتظارات مشتریان ما طراحی و ساخته شوند.

تماس برای اطلاعات بیشتر یا بحث در مورد کاربرد پمپ خود و هماهنگی برای بازدید از یکی از مهندسین فروش واجد شرایط با ما

نگاهی بیندازید اندازه گیری وب سایت ما پمپ های Seko .

API 675

این استاندارد مؤسسه نفت آمریکان حداقل الزامات پمپ های رفت و برگشتی، حجم کنترل شده و واحدهای پمپ را برای استفاده در خدمات صنعت نفت، پتروشیمی و گاز پوشش می دهد. این پمپ ها یا دیافراگم هیدرولیک یا پلانجر بسته بندی شده هستند. پمپ های جابجایی مثبت روتاری شامل نمی شوند. پمپ های دیافراگمی که از مکانیک مستقیم استفاده می کنند
فعال سازی نیز مستثنی هستند. AxFlow دارای طیف وسیعی از پمپ های اندازه گیری API 675 است.

پمپ چند سر

از نوع دیافراگمی یا پیستونی می تواند برای تزریق دو یا چند مایع از طریق
یک پمپ استفاده شود. این پمپ از یک مکانیزم محرک استفاده می کند که به طور
موازی با چندین محفظه پمپاژ همراه شده است، که هر کدام می توانند انواع
مختلفی از مواد شیمیایی را مدیریت کنند.

پمپ نوع چند سر یک پمپ موتور

الکتریکی با جابجایی مثبت است که طبق استاندارد API 675 طراحی شده است.
ظرفیت پمپ را می توان با مکانیزم تنظیم طول حرکت از صفر به حداکثر تغییر
داد. پمپ های چند هد می توانند دو یا چند هد داشته باشند و همه آنها به
صورت مجزا کار کنند. پمپ ها دقیقاً به گونه ای طراحی شده اند که از دوز
مواد شیمیایی مختلف در نسبت مورد نیاز اطمینان حاصل کنند. طراحی جمع و جور
آن نیاز به نگهداری کمتری دارد.

  • به جای استفاده از چند پمپ برای پمپاژ مواد شیمیایی مختلف، می توان از یک پمپ با تعداد هد استفاده کرد.

پمپ های چند سر بیشتر در

  • جاهایی که محدودیت فضا وجود دارد و زمانی که بودجه عامل اصلی است استفاده می شود.
  • این نوع اسکید عمدتاً با مخزن چند محفظه ادغام شده است می تواند برای ذخیره مواد شیمیایی مختلف استفاده شود.

تنها معایب این پمپ این است که

از آنجایی که این پمپ چند سر تنها توسط یک موتور مشترک راه اندازی می شود،
هر گونه نقص در موتور باعث توقف عملکرد تمام خطوط تزریق می شود. با قرار
دادن یک پمپ به عنوان آماده به کار می توان بر این مشکل غلبه کرد.

اسکید تزریق شیمیایی چند سر پمپ

پمپ اندازه گیری پیستونی

داده های تکنیکی

محدوده پمپ اندازه گیری پیستونی برای دوز کردن مایعات بدون ذرات تا 250 بار به طور مداوم و / یا کار سنگین است.

  • پمپ اندازه گیری پیستونی با موتور الکتریکی جریان متناوب.
  • جریان قابل تنظیم حتی زمانی که پمپ در حال کار است، حرکت پیستون را تغییر می دهد. به صورت دستی از 0 تا 100 درصد قابل تنظیم است.
  • مکانیسم فرمان از یک کاهنده سرعت (دنده های حلزونی) تشکیل شده است، یک دستگاه غیرعادی با بلبرینگ ها که باعث حرکت پیستون و در نتیجه پیستون نیز می شود. فنر باعث بازگشت پیستون می شود.
  • تمام مکانیزم روغن در یک میل لنگ آلومینیومی روغن کاری شده است.
  • انتهای مایع شامل دریچه های دسترسی آسان و واشر خودکار NI است.
  • پمپ و موتور را می توان با کوپلینگ الاستیک جفت کرد.

مشخصات فنی

مشخصات فنی حداکثر جریان حداکثر فشار
محدوده P 1.400 لیتر در ساعت 250 بار

دیافراگم مکانیکی

داده های تکنیکی

  • پمپ اندازه گیری دیافراگمی با موتور الکتریکی و حرکت جایگزین.
  • تنظیم دستی 0-100٪ با قابلیت اطمینان 10-100٪.
  • می تواند خشک شود. مناسب برای فرآیندهای تصفیه آب
  • دیافراگم های کوچک و میل لنگ های فلزی فشار حداکثر 14 بار را امکان پذیر می کنند.
  • این پمپ ها برای کاربردهایی مناسب هستند که در آن مایع دوز حاوی مقادیر کمی ذرات در حالت تعلیق است یا می تواند متبلور شود زیرا هیچ نقطه اصطکاک، پیستون و واشر وجود ندارد. هنگامی که مایع از انتهای مایع پمپ می شود، نشتی وجود ندارد.
  • برای دبی کمتر از 500 لیتر در ساعت طراحی شده است. برای دوز مایعات حاوی مواد جامد معلق با فشار زیر 14 بار استفاده می شود.
  • در انتهای مایع، دیافراگم مستقیماً به پیستون متصل است که باعث حرکت آن می شود، یک فنر آن را با هر چرخش خارج از مرکز به عقب هل می دهد. بدون نیاز به محفظه روغن، واشر یا پیستون.
  • پمپ و موتور توسط کوپلینگ الاستیک جفت می شوند.
  • شیرهای مخصوص مایعات چسبناک
  • موتورهای 12 یا 24 ولت جریان مستقیم موجود است. آنها زمانی استفاده می شوند که برق وجود ندارد و معمولاً به باتری خورشیدی متصل هستند.
  • فیلترها، اتصالات و لوله های انعطاف پذیر گنجانده شده است.

مشخصات فنی

مشخصات فنی حداکثر جریان حداکثر فشار
برد MM 500 لیتر در ساعت 14 بار

*جریان و/یا فشار بالاتر در صورت درخواست موجود است



دیافراگم هیدرولیک ساندویچی

داده های تکنیکی

  • دیافراگم ساندویچی برجسته آن از دو دیافراگم تشکیل شده است. پارگی به فشار اضافی تبدیل می شود که علامت هشدار را از طریق فشارسنج یا زنگ تماس SPDT با سوئیچ فشار ارسال می کند.
  • این پمپ دارای یک شیر اطمینان برای تضمین امنیت دیافراگم در برابر فشار بیش از حد است. پمپ شامل یک شیر اطمینان برای اطمینان از امنیت دیافراگم در برابر فشار بیش از حد و یک شیر چرخش روغن است. هر پمپ دارای یک سیستم کاهش گیربکس استاندارد است و با موتور الکتریکی IEC B14 مطابق با مشخصات UNEL – MEC موجود است.
  • مکانیسم تنظیم طول کورس یک برگشت فنر ضربه ای مثبت است که توسط یک اکسنتریک کار می کند.
  • تنظیم می تواند دستی یا اتوماتیک (4-20 میلی آمپر؛ Profibus) یا پنوماتیک (3-15 psi) باشد. حداکثر دبی 3.500 لیتر در ساعت را می توان با نسخه های مولتی پلکس بهبود بخشید.
  • تمام سری ها می توانند دارای گواهی ATEX باشند.

مشخصات فنی

مشخصات فنی حداکثر جریان حداکثر فشار
محدوده MHS 1000 لیتر در ساعت 40 بار

*جریان و/یا فشار بالاتر در صورت درخواست موجود است

الکترومغناطیسی < 20 بار / <10 لیتر در ساعت

داده های تکنیکی

با توجه به اجزای پلاستیکی، این محدوده از پمپ اندازه گیری برای دوز اکثر مواد شیمیایی مناسب است.

  • یک پمپ همه کاره برای جریان بسیار کم. طراحی آن دقت و تکرارپذیری بالا را مطابق نیاز صنعت تصفیه فاضلاب تضمین می کند.
  • این شامل یک کیت لوازم جانبی است که از یک فیلتر، یک دریچه تزریق، و لوله انعطاف پذیر مکش و تخلیه تشکیل شده است.
  • سکته مغزی کوتاه ویژگی اصلی است که امکان سایش کم و عملاً بدون تعمیر و نگهداری را فراهم می کند.
  • آنها می توانند خشک شوند.
  • انتهای مایع و شیرهای موجود در PVC، PVDF یا فولاد ضد زنگ.
  • شیرهای مخصوص مایعات چسبناک

مشخصات فنی

مشخصات حداکثر جریان حداکثر فشار
محدوده الکترومغناطیسی 10 لیتر در ساعت 20 بار

*جریان و/یا فشار بالاتر در صورت درخواست موجود است





دیافراگم تک هیدرولیک

داده های تکنیکی

این محدوده مناسب ترین مایعاتی است که دارای مواد جامد معلق در شرایط دقت بهینه در تاسیسات با فشار بالا تا 80 بار هستند.

  • مکانیسم تنظیم طول کورس یک برگشت فنر ضربه ای مثبت است که توسط یک اکسنتریک کار می کند.
  • تنظیم می تواند دستی یا اتوماتیک (4-20 میلی آمپر؛ Profibus) یا پنوماتیک (3-15 psi) باشد. حداکثر دبی 3.500 لیتر در ساعت را می توان با نسخه های مولتی پلکس بهبود بخشید.
  • تمام سری ها می توانند دارای گواهی ATEX باشند.
  • سیستم کاهش گیربکس را می توان به یک موتور الکتریکی IEC B14 که مطابق با مشخصات UNEL – MEC است کوپل کرد.

مشخصات فنی

مشخصات فنی حداکثر جریان حداکثر فشار
محدوده MH 1000 لیتر در ساعت 80 بار

*جریان و/یا فشار بالاتر در صورت درخواست موجود است

پمپ تزریق مواد شیمیایی

مشخصات اصلی

1) ظرفیت 85 تا 500 LPH
2) حداکثر فشار تا 12 بار
3) دقت اندازه گیری +/- 2٪
4) نرخ جریان بین 10٪ – 100٪
5) دمای مایع بین -10oC – 40oC
6) حداکثر مکش 2 متر
7) موتور: استاندارد 220V/380V، 50HZ

مشخصات

1) دیافراگم با حرکت مکانیکی
2) درایو غیر عادی قابل تغییر
3) مهر و موم کردن، بدون ضرر
4) دستگاه توزیع ایمن
5) ساختار ساده و فشرده که نگهداری آن آسان است

سیستم کنترل

1) تنظیم دستی افست
2) محرک مسافرتی
3) کنترلر دیجیتال

مزایای دیگر

1. پمپ تزریق شیمیایی، یا پمپ اندازه گیری مواد شیمیایی، می تواند مواد شیمیایی با ویسکوزیته بالا، خورنده یا خطرناک را حمل کند. سیستم تشخیص پارگی دیافراگم هر ناحیه مشکلی را که ممکن است بر عملکرد پمپ آبیاری تأثیر بگذارد را شناسایی می کند.
2. قلم تزریق مواد شیمیایی را در نزدیکی مرکز خط جایی که جریان بیشتر است رسوب می دهد و پراکندگی یکنواخت تری ایجاد می کند.
3. صندلی فیلتر دیسکی و کنترل در نوک بوم قرار دارند تا جریان ثابتی از پمپ کود ایجاد شود.
4. فشار برگشتی اندازه گیری دقیق را تضمین می کند.
5. پمپ تزریق مواد شیمیایی از جریان برگشتی و نشت زمانی که فشار آب کم است یا خط تخلیه می شود جلوگیری می کند.
6. هنگام اندازه گیری پمپ شیمیایی از انحرافات جلوگیری کنید.
7. مواد شیمیایی به طور یکنواخت با قلم ها اسپری می شوند.
8. مقیاس موجود در مخزن، کاربرد شیمیایی را راحت و سریع می کند. پس از افزودن مقدار مناسب مواد شیمیایی، میکسر با آنها کار می کند تا غلظت صحیح را ایجاد کند.
9. مخازن ساخته شده از HDPE بسیار مقاوم در برابر خوردگی، قوی و قابل اعتماد هستند.
10. بدنه مخزن بدون درز و به خوبی طراحی شده است. ورودی کاملاً مهر و موم شده است و به طور موثر از حوادثی که منجر به آسیب به کودکان یا دام می شود جلوگیری می کند.

پارامترهای فطنی پمپ تزریق مواد شیمیایی

جریان (L/h) فشار (Mpa) سرعت پمپ (SPM) زمان موتور (mm) قطر موثر دیافراگم (mm) نسبت سرعت دنده حلزونی موتور الکتریکی انتخاب شده قطر لوله های پمپ ورودی و خروجی (میلی متر)
85 0.7 72 6 70 20:1 3-50 هرتز 220/380 ولت IP55/F

DN15

DN25

120 72 8
170 144 6 10:1
240 144 8
315 0.5 144 8 80
400 144 10
500 180 8:1 (m2.5,24:3)

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
