ایستگاه گاز کابینتی

ایستگاه های تقلیل فشار در نوع TBS که اکثرا در شهرهای کوچک و روستاها مورد استفاده قرار می گیرد ، وابسته به محل نصب آن ، و از لحاظ شکل ظاهری به دو دسته زیر تقسیم می شوند ؛

  • ایستگاه های فلت یا مسطح گاز
  • ایستگاه کابینتی گاز

ایستگاه های تقلیل فشار گاز ، بخش بسیار مهمی در سیستم گاز رسانی می باشد که این ایستگاه ها ، با شکل ها و تجهیزات متفاوتی طراحی و نصب می شود . با پیشرفت تکنولوژی این تجهیزات نیز مرتباً ارتقا می یابند . به همین دلیل این ایستگاه های تقلیل فشار گاز نیز متناسب با نیاز متقاضیان و شرایط محیطی که قرار است در آن نصب شود ، در انواع متعددی طراحی و تولید می شوند .

در این مقاله ما به بررسی ایستگاه کابینتی گاز می پردازیم .

برای مهیا نمودن شرایط استفاده از گاز طبیعی ، باید از ایستگاه های تقلیل و تنظیم فشار گاز در انواع مدل ها استفاده بشود که یکی از این مدل ها ایستگاه تقلیل فشار کابینتی گاز می باشد .

ایستگاه گاز کابینتی در انواع ایستگاه های TBS قرار دارد

  • این ایستگاه ها ،  وظیفه اصلی تقلیل فشار از 250 PSI به 60PSI  را بر عهده دارند .
  • در مناطق مرطوب و دارای شرایط نامناسب جوی و همچنین مواردی که محیط نصب ایستگاه ، محدودیت فضا دارد ،
  • اکثرا از ایستگاه های کابینتی استفاده می شود . قیمت ایستگاه ها کاببینی معمولا کمتر از انواع دیگر می باشد .
  • کاهش و کنترل فشار گاز ، مهم ترین هدف یک ایستگاه تقلیل فشار می باشد .
  • این کار توسط  شیرهای کنترلی به نام رگولاتور انجام می گیرد .
  • همچنین در این ایستگاه ها  اندازه گیری میزان جریان عبوری وابسته به حساسیت و دقت مصرف کنندگان با استفاده از انواع تجهیزات توربینی و یا التراسونیک انجام می گیرد .
  • این کنتورها را در جریان بالا دست و یا پایین دست یک ایستگاه تعبیه می کنند تا بتوانند میزان مصرف را محاسبه نمایند .

اهداف که ایستگاه کابینتی گاز  مانند دیر ایستگاه های تقلیل فشار گاز عمل می کند، عبارتند از؛

  • پالایش نمودن گاز از ناخالصی و جدا کردن ذرات و مایعات.
  • کنترل کردن فشار ورودی به شبکه توزیع با استفاده از رگولاتور.
  • اندازه گیری نمودن مقادیر گاز انتقال یافته.
  • بودار کردن جریان گاز به دنبال افزایش ایمنی در هنگام مصرف گاز.



یک ایستگاه تقلیل فشار در نوع کابینتی به علت داشتن فضای کمتر ، در هر خط ،  فقط یک رگولاتور شات آف نوع SLAM نصب می شود.

نقشه این ایستگاه معمولا  به شکل دو خطی طراحی می شوند  . با توجه به نقشه ، هر خط می تواند 1000 متر مکعب گاز را در هر ساعت عبور دهد.



پارامتر های مورد نیاز برای طراحی ایستگاه کابینتی گاز :

پارامترهای زیادی در تعیین طراحی ایستگاه و استانداردهای استفاده شده در محاسبات و همچنین سایز بندی قطعات نقش اساسی دارند . در زیر تعدادی از ان ها را برای شما آورده ایم :

  • میزان فشار و دمای عملیاتی گاز ورودی
  • میزان فشار و دمای عملیاتی گاز خروجی
  • میزان فشار موجود در طراحی و تست
  • میزان حداکثر سرعت مجاز گاز درون لوله
  • میزان دبی یا جریان حجمی گاز

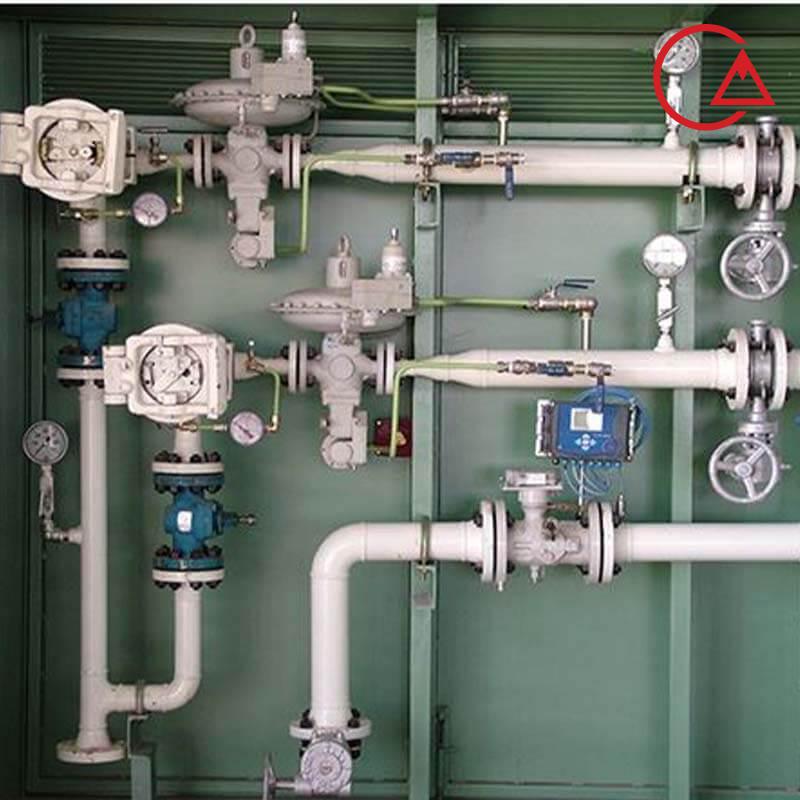

ایستگاه گاز کابینتی
