پراب آنلاین کدورت سنج آب

کدورت سنج و ساختار آن

تعریف کدورت

ذرات معلق در آب باعث میشد که آب، ظاهر تیره و ابری مانند پیدا کند که به آن کدورت یا تیرگی میگوییم

اندازه گیری کدورت آب

  • روش اندازه گیری فوتومتری است
  • نور به نمونه تابیده می شود
  • میزان نور عبور نیافته به شدت نور کالیبره شده دستگاه اندازه گیری میشود

اندازه گیری کدورت آب

  • روش اندازه گیری فوتومتری است
  • نور به نمونه تابیده می شود
  • میزان نور عبور نیافته به شدت نور کالیبره شده دستگاه اندازه گیری میشود

دستگاه کدورت سنج آنلاین آب Turbidimeter جهت اندازه‌گیری مقدار کدورت بصورت آنلاین برای آب آشامیدنی، فاضلاب، آب فرآیند و کنترل کیفیت کاربرد دارد.

تاریخچه کدورت سنجی

  • در گذشته سنسور اندازه گیری کدورت و یا Turbidity meter وجود نداشته
  • کدورت سنجی با عبور نور یک شمع از نمونه انجام می شد
  • مقایسه ذرات معلق در نمونه با محلول اسید سیلیسیک
  • با پیشرفت تکنولوژی دستگاه های کدورت سنج آنلاین و پرتابل ساخته شد
  • عملکرد با ایجاد نور مصنوعی و جذب نور
  • سپس مقایسه با دیتای کالیبراسیون

کدورت نمونه آب واحد NTU

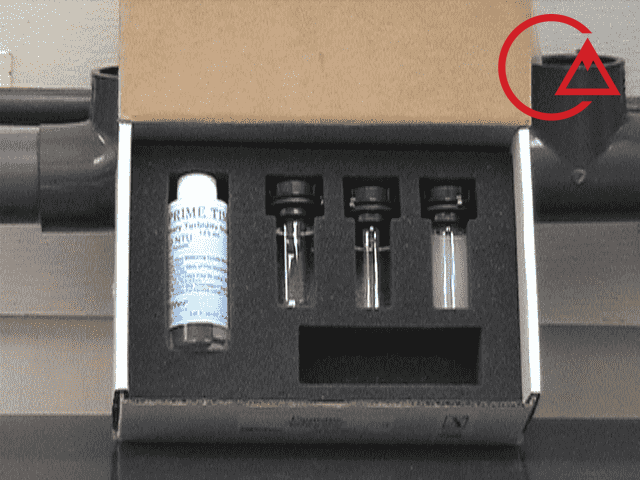

کالیبراسیون دستگاه کدورت سنج آنلاین

  • کالیبراسیون دستگاه به نمونه های همراه دستگاه نیاز دارد
  • تعداد نمونه سه عدد است: کدورت صفر کدورت متوسط کدورت ماکس

کدورت سنج در کدام صنایع کاربرد دارد

  • تامین آب شرب از چاه ها
  • تصفیه آب آشامیدنی
  • تصفیه فاضلاب
  • صنایع غذایی و نوشیدنی
  • صنایع پتروشیمی

کدورت آب RO

  • فیلتر ممبران نسبت به مقدار کدورت آب حساس است
  • کدورت بالا باعث خرابی فیلتر ممبران می شود
  • کدورت سنج آنلاین برای تشخیص کدورت آب استفاده میشود
  • قبل از دستگاه تصفیه آب اسمزمعکوس استفاده می شود
  • اگر کدورت از Set Point بشتر باشد جریان آب را قطع میکند
  • همچنین آلارم و هشدار میدهد

کدورت سنج و ساختار آن

واحد های اندازه گیری کدورت آب

  • در استاندارد ISO، واحد اندازه گیری کدورت Formazine Nephelometric Unit) FNU)
  • در استاندارد EPA، واحد اندازه گیری کدورت NTU ( ( Nephelometric Turbidity Unit
  • واحد اندازه گیری (EBC( (European Brewery Convention

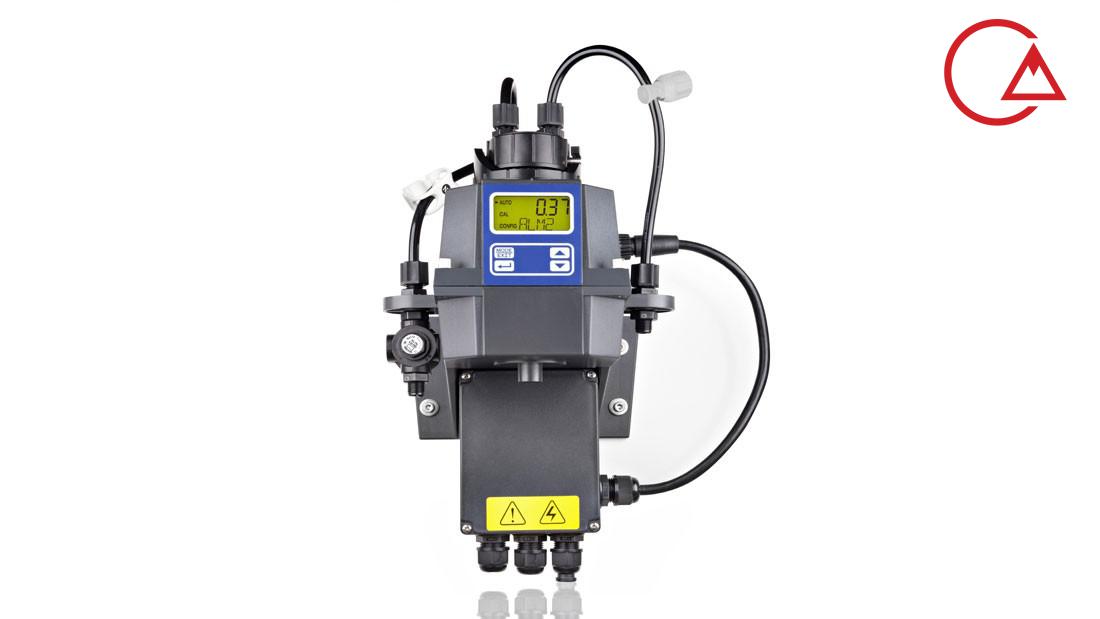

دستگاه کدورت سنج ProMinent

  • سنج کدورت آب شرب و آب های صنعتی
  • حذف حباب ها قبل از ورود به محفظه اندازه گیری جهت افزایش دقت
  • کالیبراسیون آسان و سریع
  • روش پراکندگی نور تحت زاویه ۹۰ درجه

اهمیت کدورت آب

  • کاهش کدرت آب از مهمترین عوامل در سیستم توزیع آب می است
  • توجه به آن باعث میشود به آب زلال دست یابیم
  • آب زلال، باعث افزایش راندمان گندزدایی و افزایش اثر گندزدا ها و کاهش هزینه گندزدایی می‌شود

مزایای آب زلال

  • افزایش راندمان گندزدایی
  • افزایش اثر گندزداها
  • کاهش مصرف مواد شیمیایی
  • کاهش هزینه گندزدایی

دستگاه کدورت سنج آنلاین آب

مشخصات دستگاه کدروت سنج ProMinent

  • محدوده اندازه‌گیری وسیع 0 – 1000 NTU
  • صحت اندازه‌گیری: 0-40 NTU ± 2%   40-1000 NTU ± 5%
  • دقت اندازه‌گیری: 0.0001 NTU
  • گزینه شستشوی اتوماتیک محفظه نمونه‌گیری به روش اولتراسونیک
  • محفظه نمونه قابل جدا شدن جهت شستشو و کالیبراسیون ساده
  • زمان پاسخگویی سریع
  • محدوده فشار ورودی: 700 میلی‌بار تا 8/13 بار
  • محدوده جریان ورودی: 6 تا 60 لیتر بر ساعت
  • دارای سیگنال‌های خروجی آنالوگ (20-4 میلی‌آمپر) و دیجیتال (RS-458)
  • ست کالیبراسیون: 1000 NTU، 10.0، 0.02

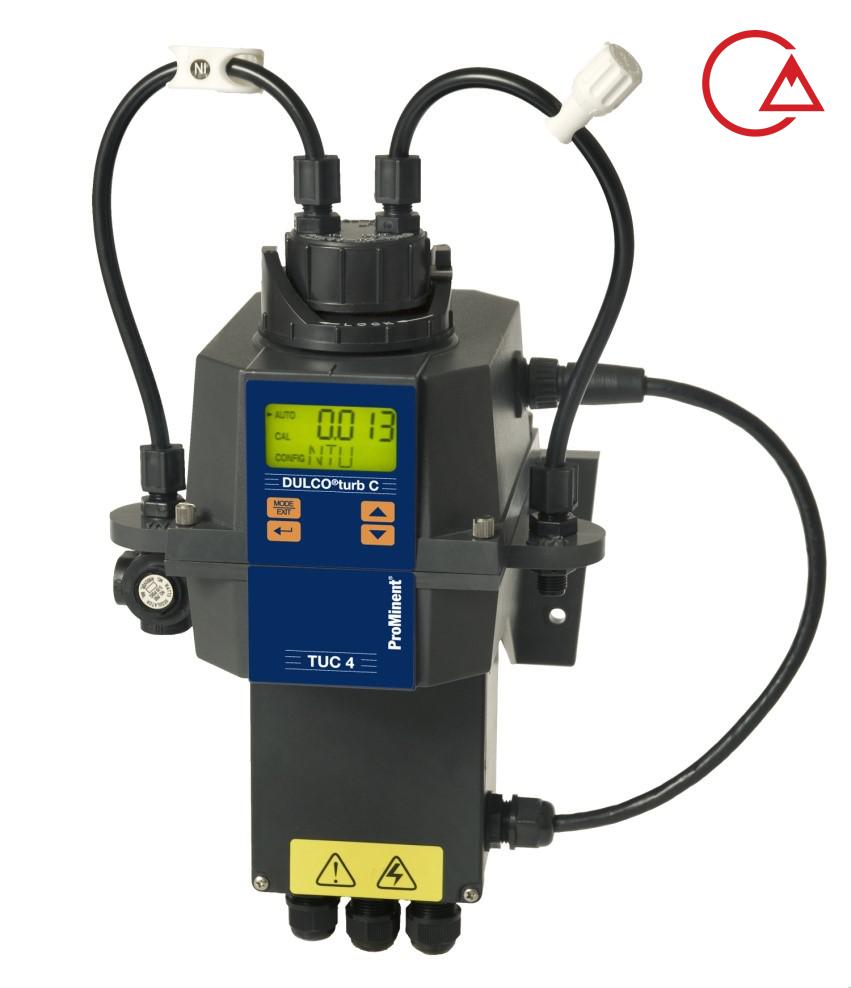

  • مدل DULCO Turb C

اندازه گیری قابل اعتماد خط کدورت با DULCOTEST® DULCO® توربو سی نقاط اندازه گیری

The DULCOTEST® اندازه گیری نقاط کدورت در محدوده توربو سی DULCO® با نسخه TUC 1 TUC 2 TUC 3 و TUC 4 کدورت آنلاین جمع و جور اندازه گیری نقاط هستند، متشکل از سنسور درون خطی جریان اتصالات و دستگاه اندازه گیری. مجوز دستگاه اندازه گیری مقدار نمایش داده می شود را اندازه گیری، کالیبراسیون
، انتقال مقدار اندازه گیری از طریق سیگنال 4-20 mA و نشانه حد ارزش ستیزی و گسل های دستگاه. کفتّ اندازه گیری در فعال کردن دستگاه اندازه گیری دستگاه در بای پس خط روند کار یکپارچه. واحد اندازه گیری ویژوال تماس با متوسط sampel آمده است.

نرم افزار مورد نظر است درمان آب شرب با توربو DULCO® C قادر است در تمام مراحل درمان آب خام از فیلتر اختصاصی برای اندازه گیری کدورت خوب در dispensed آب آشامیدنی مورد استفاده قرار گیرد. همچنین امکان نظارت بر کدورت آب کمی آلوده روند و اتلاف آب، آب نیز به عنوان درمان از صنعت مواد غذایی و آشامیدنی به مقدار 1000 NTU کدورت. در مقایسه با TUC 1/TUC 2، TUC 3 / TUC 4 ایستگاه های شامل اولتراسوند بر اساس عملکرد خود تمیز. این به ویژه کمک به گسترش خدمات فواصل خصوص هنگامی که با انواع آب که به صورت فیلم استفاده می شود.

اصول اندازه گیری یکسان برای اندازه گیری نور پراکنده است. پرتو نور است که به اندازه گیری کفتّ پر از نمونه آب بسیار دارد در کدورت ذرات پراکنده و نور پراکنده در گوشه راست (90 درجه) بسیار در نور (اندازه گیری Nephelometric) اندازه گیری می شود. واحد اندازه گیری برای اندازه گیری کدورت می تواند با توجه به NTU (واحد کدورت Nephelometric) یا FNU (Formazin Nephelometric واحد). روند اندازه گیری انواع TUC 1/TUC 3 (نور مادون قرمز) مربوط به سطح جهان قابل اجرا استاندارد ISO 7027 و اروپا استاندارد DIN EN 27027. روند اندازه گیری انواع TUC 2/TUC 4 (نور سفید) مربوط به ایالات متحده آمریکا استاندارد USEPA 180.1.

Technical Details

  • The measuring process in types TUC 1/TUC 3 (infrared light) corresponds to the global standard ISO 7027 and the European standard DIN EN 27027.
  • The measuring process in types TUC 2/TUC 4 (white light) corresponds to the US standard USEPA 180.1.

Technical Data

Measurement range 0 … 1,000 NTU
Accuracy ± 2% of the displayed value or ± 0.02 NTU below 40 NTU, depending on which value is the greater
± 5% of the displayed value above 40 NTU
Resolution 0.0001 NTU below 10 NTU
Response time Configurable
Display Multiple row LCD display with background lighting
Alarm relay Two programmable alarms, 120-240 VAC, 2 A Form C relay
Output signal 4 … 20 mA, 600 Ω, not electrically isolated: dual-isolated, degree of interference, overvoltage category II
Communication interface Bi-directional RS-485, Modbus
Max. pressure Integrated pressure regulating valve regulates 1380 kPa (200 psi), based on the flow rate
Flow 6 – 60 l/h
Temperature 1 … 50 °C
Materials in contact with the medium Polyamide (PA), silicone, polypropylene (PP), stainless steel, borosilicate glass
Voltage supply 100 – 240 VAC, 47 – 63 Hz, 80 VA
Hydraulic connector Black tube, inside 4.75 mm, outside 8 mm
Ambient conditions Not suitable for operation outdoors. Maximum operating altitude 2000 m above sea level. Maximum 95% relative air humidity (non-condensing).
Enclosure rating IP 66, NEMA 4x
Standard ISO 7027 or DIN EN 27027 with the “Infrared” version, USEPA 180.1 with the “Achromatic light” version
Dimensions H x W x D 35 x 30 x 30 cm
Shipping weight 2.5 kg
Standard Ultrasonic cleaning Order no.
TUC 1 Infrared light: ISO 7027, DIN EN 27027 No 1037696
TUC 2 White light: US EPA 180.1 No 1037695
TUC 3 Infrared light: ISO 7027, DIN EN 27027 Yes 1037698
TUC 4 White light: US EPA 180.1 Yes 1037697

Reliable on-line measurement of turbidity with DULCOTEST® DULCO® turb C measuring points

The DULCOTEST® measuring points for turbidity in the DULCO® turb C range with versions TUC 1, TUC 2, TUC 3 and TUC 4, are compact online turbidity measuring points, consisting of a sensor, inline flow fitting and measuring device. The measuring device permits the measured value to be displayed, calibration, transmission of the measured value via a 4-20 mA signal and the indication of limit value transgressions and device faults. The measuring cuvette integrated in the measuring device enable the device to operate in the bypass of the process line. The visual measuring unit does not come into contact with the sampel medium.

The intended application is the treatment of potable water, with the DULCO®turb C able to be used in all treatment stages of raw water, from filter monitoring to measurement of fine turbidity in dispensed potable water. It is also possible to monitor the turbidity of slightly contaminated process water and waste water, as well as treated water from the food and beverage industry up to a turbidity value of 1,000 NTU. Compared with the TUC 1/TUC 2, the TUC 3 / TUC 4 measuring stations include an ultrasound-based self-cleaning function. This helps in particular to extend the service intervals particularly when used with the types of water that form films.

The measuring principle is identical to light scatter measurements. The light beam that is beamed into the measuring cuvette filled with sample water is dispersed on turbidity particles and the scattered light is measured at right angles (90°) to the beamed in light (Nephelometric measurement). The measuring unit for the turbidity measurement can be given as NTU (Nephelometric Turbidity Unit) or as FNU (Formazin Nephelometric Unit). The measuring process of types TUC 1/TUC 3 (infrared light) corresponds to the globally applicable standard ISO 7027 and the European Standard DIN EN 27027. The measuring process of types TUC 2/TUC 4 (white light) corresponds to the US American standard USEPA 180.1.

Your benefits

  • Compact turbidity measuring station with integrated sensor, flow cuvette and measuring instrument saves space and is simple to install and operate.
  • High dynamic measuring range between 0.02 and 1,000 NTU permits broad-based use in all stages of potable water treatment. Also ideal for monitoring waste water from clarification plants and for monitoring ruptures with filters.
  • Short response times thanks to small-volume measuring cuvette.
  • Long-term stable measurements, even in contaminated water, by the optional ultrasonic cleaning of the measuring cuvette.
  • Fast and simple calibration on site by optionally available, pre-assembled and time-stable calibration standards.

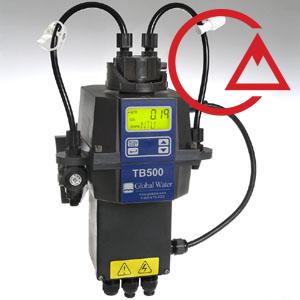

  • TB500
