پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

انواع پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی ساده

  • مقرون بصرفه است اما اجزای کمتری دارد
  • شامل دوزینگ پمپ، مخزن، میکسر و تابلو برق است
  • البته با توجه به نیاز مصرف کننده معمولا اجزای دیگر بعنوان آپشن ارائه می گردد مثلا پالسیشن دمپر، گیج فشار، بال ولو، سیستم آلارم خالی شدن مخزن

پکیج تزریق مواد شیمیایی ضد انفجار

  • Ex یا ضد انفجار
  • همه اجزای آن از جمله موتور و تابلو ضد انفجار از نوع Exd است

پکیج تزریق مواد شیمیایی API-675

  • متناسب با استاندارد فرایند صنایع نفت و گاز و پتروشیمی تولید میشود
  • اجزای بیشتری نسبت به پکیج های دیگر دارد. از جمله یکنواخت کننده جریان دوزینگ،سطح سنج مخزن، فلومتر و سنسور جریان، گیج ها و ترانسمیتر های فشار، سیلندر کالیبراسیون، شیر های اطمینان و فشارشکن

پکیج تزریق سرچاهی

  • پیشگیری از خوردگی خطوط لوله و تجهیزات استخراج نفت و گاز در سر چاهها و در صنایع نفت و گاز

پکیج تزریق مواد شیمیایی

اجزای پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

مزایای استفاده از پکیج تزریق مواد شیمیایی

  • ظرفیت کافی مخزن، سیکل شارژ مواد شیمیایی را تا یک هفته بلندتر میکند
  • معمولا پکیج ها در سایت مشتری ساخته نمیشوند و تنها به آنجا حمل می شوند که بسیار سریع تر است
  • میکسر از جنس فلز با روکش ضدخوردگی
  • شاسی استقرار ساخته شده مناسب قرارگیری قطعات و حمل به محل بصورت فوری و آماده بکار
  • دوزینگ پمپ با نصب صحیح توسط کارشناسان، طول عمر آن را افزایش میدهد
  • آنالایزر Online جهت تزریق متناسب با مقدار ماده
  • تابلو برق متناسب با پکیج برای کنترل کل پکیج به صورت اتوماتیک و نیمه اتوماتیک
پکیج تزریق مواد شیمیایی

پمپ ضد انفجار نصب شده در پکیج دوزینگ ساخت ایران

پکیج تزریق مواد شیمیایی

کاربرد های پکیج تزریق مواد شیمیایی

  • میکس پودر پرکلرین و تزریق محلول بدون رسوب آن جهت تصفیه آب آشامیدنی
  • تنظیم میزان کلر آزاد در مخازن آب آشامیدنی و پساب تصفیه خانه فاضلاب به منظور حذف میکروارگانیزمها، باکتری ها و جلبک ها وعدم تشکیل رسوب بیولوژیکی بر روی ممبران ها
  • تزریق مواد آنتی اسکالانت و ضد رسوب و کنترل غلظت آنتی اسکالانت ها در آب مصرفی دیگ های بخار، برج های خنک کننده، مبدل های حرارتی، کندانسورها و تغلیظ کننده ها
  • تزریق اسانس ها در فرایند تولید مواد غذایی

پکیج تزریق مواد منعقد کننده و کمک منعقد کننده

  • از قبیل سولفات آلومینیوم ،کلروفریک،سولفات فرو ،سولفات فریک،پلی آلومینیوم(PAC) و… به منظور افزایش راندمان ته نشینی و فیلتراسیون در فرایند های سختی گیری و حذف کدورت در تصفیه آب و افزایش راندمان آبگیری لجن در تصفیه فاضلاب
  • تزریق انواع اسید و باز جهت کنترل pH
  • تزریق متابیسولفید سدیم (SMBS) جهت حذف کلر آزاد آب آشامیدنی
  • تزریق آب ژاول(هیپوکلریت سدیمNAOCL) برای مصارف ضدعفونی و تصفیه
  • تزریق آنتی اسکالانت Anti Scalant جهت باز نگه داشتن ممبران و افزایش طول عمر مفید آن
  • در بخش نفت و گاز پکیج تزریق مواد شیمیایی معمولا برای محافظت تاسیسات در مقابل خوردگی و پوسیدگی و گندزدایی آب  و همچنین تزریق مواد شیمیایی به فرایند استفاده می شود

پکیج تزریق مواد شیمیایی

کاربرد پکیج تزریق مواد شیمیایی در همه صنایع

  • کنترل pH
  • کنترل میزان آلودگی میکروبی
  • کنترل کف (Foaming)
  • تزریق ضد رسوب
  • تزریق ضذ خوردگی
پکیج تزریق مواد شیمیایی

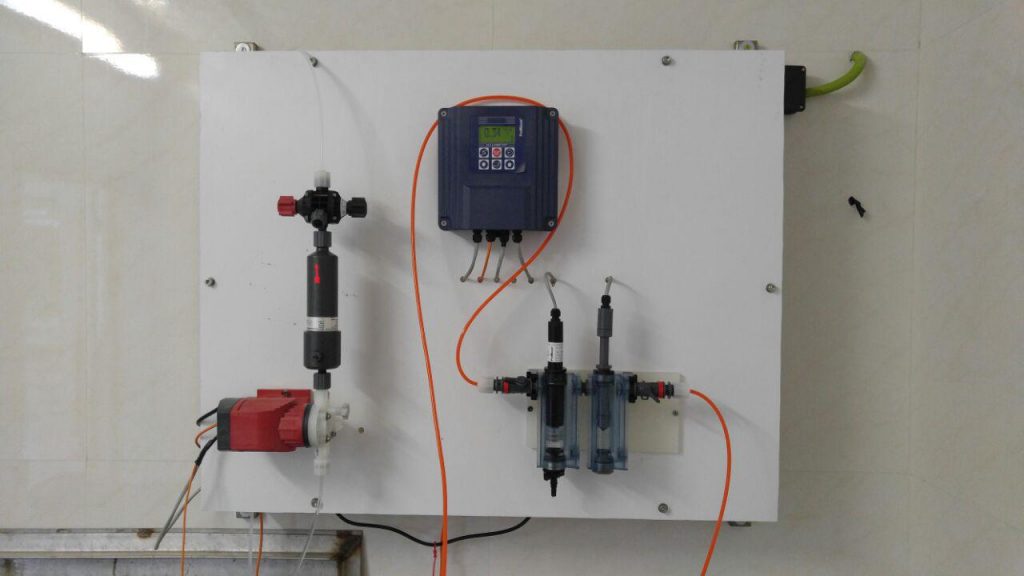

سیستم آنلاین تزریق کلر به آب آشامیدنی (4)

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

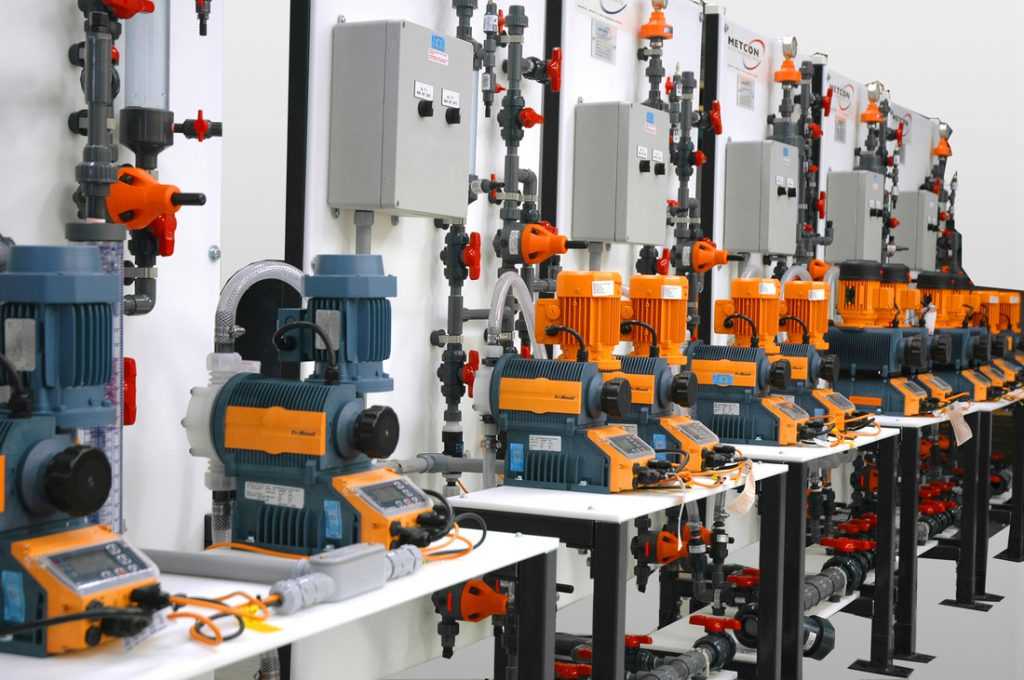

پکیج تزریق مواد شیمیایی اسید پرومیننت سیگما

کاربرد پکیج تزریق مواد شیمیایی در صنایع غذایی

  • تزریق ضد کف ها
  • تزریق ضد رسوب ها
  • تزریق اسید و بازها جهت کنترل pH
  • تزریق سایر افزودنیهای مجاز

کاربرد پکیج تزریق مواد شیمیایی در آب و فاضلاب

  • کلرزنی
  • آماده سازی و تزریق شیرآهک
  • سولفات آهن
  • کلرید آهن
  • تزریق ضذ خوردگی
  • تزریق ضد رسوب
  • کنترل pH
  • محافظت از تجهیزات فرایند مانند خطوط لوله و بهینه سازی فرایندها در تاسیسات

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی رزرو API 675

قیمت پکیج تزریق مواد شیمیایی

  • جزء اصلی پکیج تزریق مواد شیمیایی که بیشتری تاثیر را هم در قیمت دارد دوزینگ پمپ است
  • معمولا دوزینگ پمپ از حدود 5 میلیون تومان شروع میشود که با قیمت فعلی ورق آهن، یک پکیج ساده حد اقل حدود 8 میلیون تومان پای مشتری آب میخورد
پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی یک پمپ فعال یک پمپ استندبای یا ذخیره

نگاهی به کاربری در صنایع

با هدف تزریق هریک از مواد شیمیایی از قبیل مواد آنتی اسکالانت بایوساید خنثی کننده اسید و باز، ضد رسوب و ضد خوردگی، ضد عفونی کننده، منعقد کننده و کمک منعقد کننده در صنایع بالادستی نفتی از پکیج تزریق مواد شیمیایی با API 675 استفاده می شود.

همچنین در آبرسانی و صنایع فولاد نیز پکیج های ساده تری استفاده می شود. هسته اصلی این پکیج، دوزینگ پمپ است.

پکیج های مختلف معمولا از جنس هایی مثل پلی پروپیلن، فولاد رنگ آمیزی شده یا فولاد ضد زنگ تولید می شوند.

ابعاد پکیج

پکیج تزریق مواد شیمیایی با توجه به دبی و ماده شیمیایی و فشار و نحوه و مکان استفاده (Offshore or Onshore) طراحی و محاسبه میشوند و با توجه به فضای کمی که اشفال می کنند کاربرد فراوانی در صنعت دارند.

عملکرد: ماده شیمیایی که بصورت مایع یا پودر بوده و با استفاده از آب به حالت مخلوط مایع درآمده و توسط پمپ تزریق مواد شیمیایی دوز میشود.

سابقه فروش پکیج تزریق مواد شیمیایی در ایران

شرکت مهار فن ابزار مفتخر است که پکیج تزریق مواد شیمیایی فاز 12 و 17 و 18 پارس جنوبی را کمپانی ProMinent آلمان با همکاری شرکت پکیج ساز Proserv تامین نماید

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی با هدف دقت بالا در تزریق، حفظ تجهیزات فرایند مانند لوله کشی ها و بهینه سازی فرایندها در تاسیسات تولید به کار می رود. عوامل اصلی نیاز به پکیج تزریق مواد شیمیایی: تولید وکس، رسوبات دیگ بخار و ته نشینی اسفالتین ها ایجاد می شوند. هنگامی که شرایط فرایند نتوانند از ته نشینی و رسوب مواد جلوگیری کنند یا تغییر شرایط فرایند از لحاظ تجاری مقرون به صرفه نباشد از تزریق مواد شیمیایی استفاده می شود

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی بهمراه شلتر یا سایه بان برای نصب بیرونی

 پمپ تزریق مواد شیمیایی

  • آیتم کلیدی ساخت پکیج تزریق مواد شیمیایی، دوزینگ پمپ یا همان مترینگ پمپ ها می باشند
  • وظیفه این پمپ این است که مقدار دقیقی (دوز مشخص) از یک سیال را پمپاژ (تزریق) نمایند
  • به همین دلیل است که به آنها پمپ تزریق مواد شیمیایی نیز گفته می شود
  • پمپ تزریق انتخابی توسط مهار فن ابزار، با برند مرغوب پرومیننت آلمان بوده که کلیه لوازم یدکی آن موجود است
  • این پمپها برای انواع اسیدها، بازها و مواد شیمیایی ها مناسب هستند
  • دبی این پمپها قابل تنظیم است و با توجه به فشار خط ، عمل پمپاژ مواد شیمیایی انجام میشود. به طور معمول دبی این پمپ ها بین 1 لیتر در دقیقه تا  10 مترمکعب در دقیقه و فشار کاری بین ‌10 بار تا 2000 بار متغیر می باشد. میتوان آنها را به طور دستی و یا اتوماتیک بین صفر تا حداکثر مقدار خود تنظیم کرد.

چگونگی تنظیم میزان تزریق

در هنگام خرید پمپ تزریق مواد شیمیایی نیاز است تا در مورد آیتمهای زیر اطلاعات کافی داشته باشید. این موارد به شما کمک خواهند کرد که سیستم مورد نظر را با توجه به نیازهای واقعی تهیه کنید.

  • میزان نرخ خروجی پمپ تزریق .
  • میزان دوز (Doze) مواد شیمیایی لازم جهت تزریق به آب یا سیال.
  • قدرت محلول مورد تزریق.

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

دوزینگ پمپ سری جهش یا اوولوشن پرامیننت

پکیج تزریق آنتی اسکالانت

  • نمکهای محلول در آب باعث گرفتگی در ممبرین ها می شود و این گرفتگی خود را بصورت افزایش افت فشار آب ورودی و خروجی نشان می دهد
  • برای جلوگیری از این رسوبات از آنتی اسکالانت با دز مشخصی استفاده می شود
  • کنترل رسوب کربنات، رسوب سولفات، رسوب فلورید کلسیم
  •  معمول میزان تزریق آنتی اسکالانت‌ها در محدوده 1 الیppm 6می‌باشد
  • تزریق بیش از حد آنتی اسکالانت مضر است

پکیج تزریق کاستیک سودا NaOH

  • استفاده از سود کاستیک برای کنترل PH آبهای اسیدی
  • باعث افزایش pH میشود
  • کاهش میزان خورندگی لوله

پکیج تزریق مواد شیمیایی

پکیج تزریق سر چاهی

  • چاه های نفت و گاز معمولا فشار بسیار بالایی دارند
  • پکیج تزریق سرچاهی متناسب با فشار چاه و برای غلبه به آن طراحی شده است
  • عموما دوزینگ پمپ با فشار بیش از صد بار در چنین پکیج هایی لازم است
  • بدلیل فشار بالا به این سبک پروژه ها Upstream یا بالادستی نیز میگوییم

پکیج تزریق مواد شیمیایی

پکیج تزریق API 675 چه مشخصاتی دارد

  • مطابق با استاندارد انستیتو نفتی امریکا است
  • ظوابط مختلفی در نوع دوزینگ پمپ و پایپینگ و حتی جایگذاری دارد
  • از پمپ های هیدرولیک دیافراگمی برای این استاندارد استفاده میشود
  • این شرکت در ظرفیت های مختلف پمپ API675 موجود دارد
پکیج تزریق مواد شیمیایی

پکیج نمکزدایی نفت خام تزریق مواد شیمیایی

انتخاب دوزینگ پمپ

  • دوزینگ پمپ به گونه ای انتخاب میشود که بتواند دبی حدودا 20 درصد بیشتر از دبی مد نظر تامین کند
  • حتما فشار دوزینگ باید بیشتر از فشار لاین باشد و دبی پمپ در فشار تقریبی لاین در منحنی فشار دبی چک شود

انتخاب شیر اطمینان

  • شیر اطمینان لازم است از جنس سازگار با ماده شیمیایی انتخاب شود
  • سایز شیر اطمینان لازم نیست متناسب با پایپینگ باشد و سایزی با نصف ظرفیت پایپینگ برای آن کافی است
  • این شرکت مفتخر به تولید شیر اطمینان با جنس PVC است
پکیج تزریق مواد شیمیایی

اجزای پکیج تزریق مواد شیمیایی آکومولاتور بک پرشر بال ولو فیپ فلومتر سنسوردار

پکیج تزریق مواد شیمیایی

پکیج CIP دوزینگ پمپ پایپینگ شاسی و اسکید پالسیشن دمپنر دیافراگمی

اسامی دیگر پکیج تزریق مواد شیمیایی

  • Chemical Injection Package
  • پکیج دوزینگ مواد شیمیایی
  • اسکید دوزینگ
  • CIP
  • پکیج کلرزنی
  • پکیج آنلاین مواد شیمیایی
پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی API675

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی و نقشه ایزومتریک

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی با فشارسنج و رله فشار

پکیج تزریق مواد شیمیایی

پکیج تزریق مواد شیمیایی

وبسایت جهت مطالعه بیشتر
