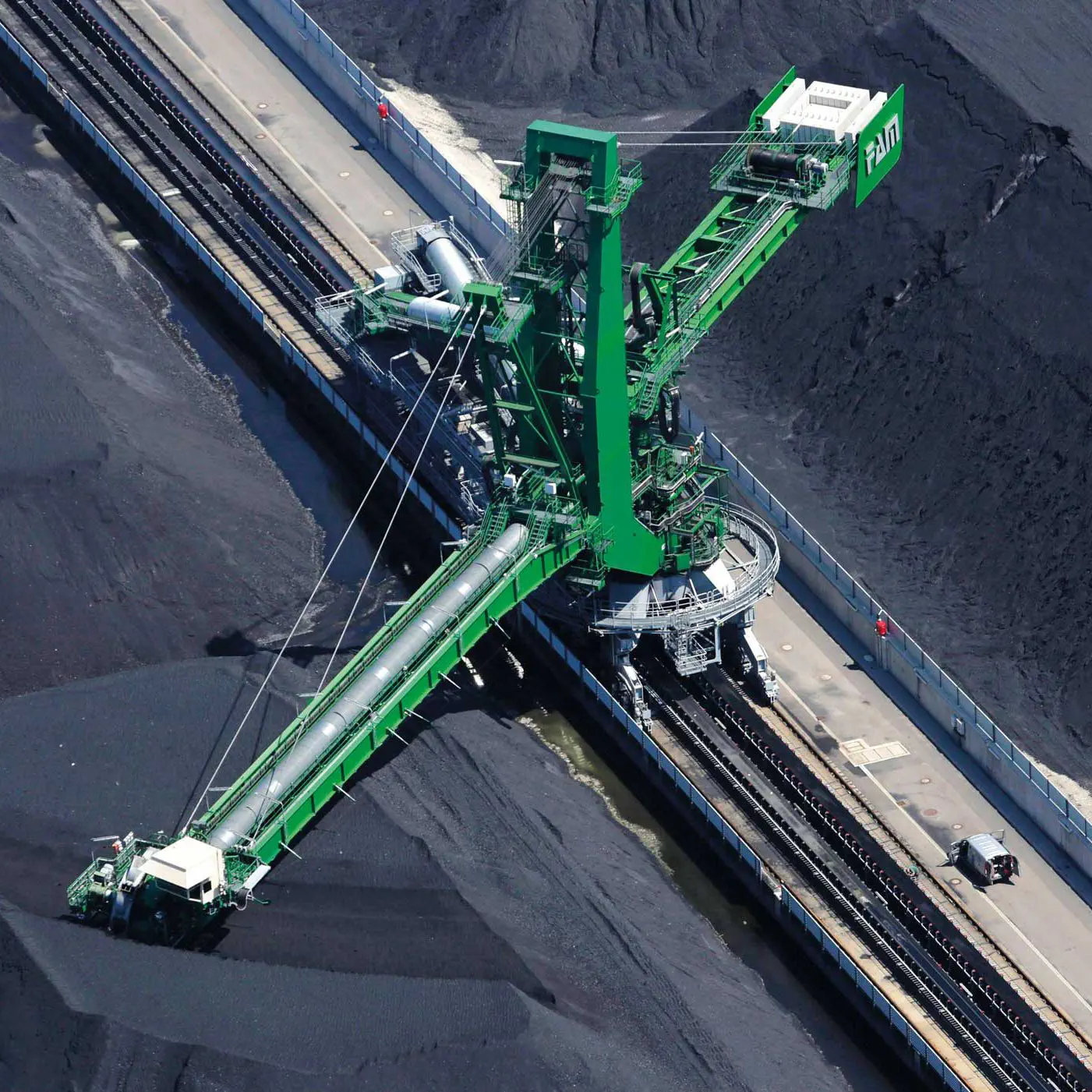

ریکلایمر

  • ریکلایمر (reclaimer) یک دستگاه عظیم است
  • در جابجایی مواد فله (bulk material handling) بکار میرود
  • هدف استفاده از ریکلایمر، بازگردانی مواد فله از انبار است
  • مواد فله مثال هایی چون سنگ معدن، غلات و حبوبات منظور است
  • از یک استکر (stacker) برای توده کردن مواد استفاده می‌شود

دسته بندی ماشینی به نام ریکلایمر

  • ریکلایمر ماشین‌آلاتی بر مبنای حجم است
  • برای ظرفیت بر حسب متر مکعب در ساعت تقسیم بندی میشود
  • ظرفیت ریکلایمر بر اساس میانگین چگالی توده مواد حمل شده به تن در ساعت تبدیل می‌شود.
  • ریکلایمرها به طور معمول بر روی یک ریل در محوطه انبار بین ذخایر حرکت می‌کنند.

انواع ریکلایمرها

ریکلایمر چرخ بیلی

از چرخ بیل (bucket wheel) برای خارج کردن مواد استفاده می‌کنند.

ریکلایمرهای چرخ‌بیلی (bucket wheel reclaimer) طور معمول می‌توانند در سه جهت حرکت کنند:

  • افقی در امتداد ریل
  • عمودی بر اساس بالا و پایین بردن (luffing) بازوی آن
  • دورانی با چرخش (slewing) بازوی آن
  • به طور کلی ریکلایمرها به وسیله برق و از راه یک کابل دنبال کننده تغذیه می‌شوند.

ریکلایمرهای اسکریپر (scraper reclaimers)

از یک سری اسکریپر روی یک زنجیر برای خارج کردن مواد استفاده می‌کنند.

ساختار ریکلایمر

می‌تواند به صورت‌های مختلفی از جمله پورتال و پل باشد که نام‌گذاری ریکلایمرها بر اساس آن انجام می‌شود:

مانند

  • ریکلایمر پلی (bridge reclaimer).
  • ریکلایمرهای پورتالی و پلی

هر دو می‌توانند از چرخ بیل یا اسکریپر برای کندن محصول استفاده کنند.

ریکلایمرهای نوع پلی می‌توانند در حین کندن مواد انباشته، آن‌ها را مخلوط نیز بکنند.

سیستم‌های کنترل

  • استیکرها (stackers) و ریکلایمرها در ابتدا دارای کنترل دستی انسانی بدون کنترل از راه دور بودند.
  • ماشین‌های مدرن معمولا کاملا خودکار و دارای پارامترهایی برای انباشت و یا اصلاح هستند
  • که از راه دور تنظیم می‌شوند. برخی از ریکلایمرهای قدیمی‌تر هنوز هم ممکن است به صورت دستی کنترل شوند،
  • زیرا خودکار کردن اصلاح مشکل‌تر از انباشت است زیرا تشخیص خودکار لبه شمع با شرایط مختلف محیطی و مواد مختلف فله پیچیده است.

زنجیر صنعتی استیل کانوایر اسکراپر الواتور ریکلایمر SIRCATENE ایتالیا

  • زنجیر اسکراپر حمل گندم SIRCATENE ایتالیا
  • زنجیر کانوایر صنایع شوینده بهداشتی آرایشی SIRCATENE ایتالیا
  • زنجیر الواتور صنایع شوینده بهداشتی آرایشی SIRCATENE ایتالیا
  • زنجیر استپ چین پله برقی فروشگاه و سوپر مارکت SIRCATENE Escalators Step chain for Store and Supermarket
  • زنجیر استپ چین پله برقی فرودگاه SIRCATENE Escalators Step chain for Airport
  • زنجیر استپ چین پله برقی مترو SIRCATENE Escalators Step chain for Metro
  • زنجیر صنعتی معدن سنگ آهن مس سرب روی آلومینیوم SIRCATENE Chains for Steel Copper lead Zinc Aluminium
  • زنجیر صنعت کشاورزی SIRCATENE Chains for Agro Industry
  • زنجیر کشاورزی SIRCATENE Chains for Agro Industry

زنجیر صنعتی اسکراپر SIRCATENE ایتالیا

  • زنجیر صنعتی الواتور SIRCATENE ایتالیا
  • زنجیر صنعتی کانوایر SIRCATENE ایتالیا
  • زنجیر صنعتی ریکلایمر SIRCATENE ایتالیا
  • زنجیر غلتکی استیل سری A امریکایی SIRCATENE Stainless Steel Roller Chain American
  • زنجیر غلتکی استیل سری B اروپایی SIRCATENE Stainless Steel Roller Chain European
  • زنجیر غلتکی سه ردیفه سری A امریکایی SIRCATENE Triplex Roller Chain DIN 8188 American
  • زنجیر غلتکی دو ردیفه سری A امریکایی SIRCATENE Duplex Roller Chain DIN 8188 American
  • زنجیر غلتکی یک ردیفه سری A امریکایی SIRCATENE Simple Roller Chain DIN 8188 American
  • زنجیر غلتکی سه ردیفه سری B اروپایی SIRCATENE Triplex Roller Chain DIN 8187 European
  • زنجیر غلتکی دو ردیفه سری B اروپایی SIRCATENE Duplex Roller Chain DIN 8187 European
  • زنجیر غلتکی یک ردیفه سری B اروپایی SIRCATENE Simple Roller Chain DIN 8187 European
  • زنجیر صنعتی SIRCATENE Industrial chain ایتالیا
  • زنجیر نوار نقاله زنجیری SIRCATENE ایتالیا
  • زنجیر نوار نقاله SIRCATENE ایتالیا
  • زنجیر ترولی ریکلایمر SIRCATENE ایتالیا
  • زنجیر اسکراپر استو کیارد SIRCATENE Stockyard Scraper Chain ایتالیا

زنجیر اسکراپر فیلتر غبارگیر SIRCATENE ایتالیا

  • زنجیر اسکراپر حمل اوره SIRCATENE ایتالیا
  • زنجیر مهندسی SIRCATENE Engineering Chains ایتالیا
  • زنجیر نوار نقاله صنایع سیمان گچ معدنی SIRCATENE ایتالیا
  • زنجیر صنایع کاغذ سازی SIRCATENE Chains for Paper Industry ایتالیا
  • زنجیر کارخانه آسفالت SIRCATENE ایتالیا
  • زنجیر صنعت فولاد سازی و ریخته گری فولاد SIRCATENE Chains for Steel Industry
  • زنجیر اسکراپر صنایع مس روی آلومینیوم SIRCATENE Scraper Chains for Copper Zinc Aluminium Industries
  • زنجیر ریکلایمر صنایع مس روی آلومینیوم SIRCATENE Reclaimer Chains for Copper Zinc Aluminium Industries
  • زنجیر کانوایر نوارنقاله صنایع مس روی آلومینیوم SIRCATENE Conveyor Chains for Copper Zinc Aluminium Industries
  • زنجیر الواتور صنایع مس روی آلومینیوم SIRCATENE Elevator Chains for Copper Zinc Aluminium Industries
  • زنجیر صنایع مس روی آلومینیوم SIRCATENE Chains for Copper Zinc Aluminium Industries
  • زنجیر صنعت خودرو سازی و مونتاژ SIRCATENE Chains for Automotive and Assembly Industry
  • زنجیر کانوایر صنایع دارویی و داروسازی SIRCATENE ایتالیا
  • زنجیر کانوایر صنایع غذایی SIRCATENE Conveyor Chains for Food Industry
  • زنجیر صنایع نفت و گاز و پتروشیمی و پالایشگاه SIRCATENE Chain for Oil Gas Petrochemical Refinery Industries
  • زنجیر الواتور گچ SIRCATENE Chain for Gypsum Elevator
  • زنجیر صنایع گچ SIRCATENE Chain for Gypsum Industry
  • زنجیر فورج درگ چین کانوایر SIRCATENE Drag chain Conveyor
  • زنجیر استیل صنایع تولید لبنیات ماست SIRCATENE Stainless Steel Chain for Yoghurt Production
  • زنجیر اجاق گرمگن لیتوگرافی SIRCATENE Chains for Lithographic Oven

زنجیر صنایع آسفالت و جاده سازی SIRCATENE

  • زنجیر صنایع ذغال سنگ SIRCATENE Chains for Coal Industry
  • زنجیر صنایع قند و شکر و نیشکر SIRCATENE Chains for Sugar and Cane Sugar Industry
  • زنجیر صنایع کشاورزی SIRCATENE Chains for Agro Industry
  • زنجیر سیلو SIRCATENE Chains for SILO
  • زنجیر بولر SIRCATENE Buhler Chains
  • زنجیر درایر خشک کن تولید پاستا SIRCATENE Chains for Dryer for Pasta Production
  • زنجیر صنایع آب و فاضلاب SIRCATENE Chains for Water and Waste Water
  • زنجیر صنایع بسته بندی SIRCATENE Chains for Packing
  • زنجیر صنایع کنسرو سازی SIRCATENE Chains for Canning Industry
  • زنجیر صنایع غذایی SIRCATENE Chains for Food Industry
  • زنجیر صنایع کود شیمیایی SIRCATENE Chains for Chemical Industry Fertilizer
  • زنجیر صنایع آجر و کاشی و سرامیک SIRCATENE Chains for Brick and Tile and Ceramic Production
  • زنجیر صنایع نیروگاه و تولید انرژی SIRCATENE Chains for Energy Production
  • زنجیر استیل بستنی سازی SIRCATENE Stainless Steel Chain for Ice Cream Production
  • زنجیر کانوایر حمل کلینکر SIRCATENE Clinker Conveyor
  • زنجیر نوار نقاله حمل کلینکر SIRCATENE
  • زنجیر الواتور حمل کلینکر SIRCATENE Clinker Elevator
  • زنجیر صنایع چوب SIRCATENE chain for Wood Industry
  • زنجیر صنایع شیشه و بطری SIRCATENE Glass and Bottle Chains
  • زنجیر آپرون کانوایر SIRCATENE Apron Conveyor chain
  • زنجیر باکت الواتور SIRCATENE Bucket Elevators chain
  • زنجیر صنعتی بوش پین رولر لینک پلیت SIRCATENE Bush Pin Roller link Plate chain
  • زنجیر صنایع لوله سازی SIRCATENE Chains for Piping Industry
  • زنجیر صنعت فولاد SIRCATENE Chains for Steel Industry
  • زنجیر صنایع آرد SIRCATENE Chains for Flour Industry
  • زنجیر صنعت سیمان SIRCATENE Chains for Cement Industry
  • زنجیر صنعت خودرو سازی SIRCATENE Chains for Automotive Industry
  • زنجیر صنایع معدنی SIRCATENE Chains for Mining Industry
  • SIRCATENE Solid and Hollow pins Chains
  • SIRCATENE Hollow pins Chains
  • SIRCATENE Solid pins Chains



زنجیر الواتور

  • زنجیر کانوایر ،
  • زنجیر اسکراپر،
  • زنجیر غلتکی،
  • زنجیر ریکلایمر،
  • زنجیر پله برقی،
  • زنجیر آسانسور،
  • زنجیر آپرون،
  • زنجیر نوار نقاله ،
  • چرخ زنجیر،
  • ELEVATOR CHAIN،
  • CONVEYOR CHAIN،
  • SCRAPER CHAIN، ROLLER CHAIN،
  • CHAIN RECLAIMER،
  • ASANSOR & ESCALATOR CHAIN





چرخ

  • این تجهیزات بر روی 24 چرخ موتوری (دو مجموعه شش چرخ در دو طرف) قرار دارند. برخی از مدل های بزرگتر دارای 108 چرخ هستند.
کابل برق و اتاق برق

این سیستم برقی است. منبع تغذیه در مرکز بین دو ریلی که تجهیزات روی آن حرکت می کنند قرار دارد. هنگامی که به جلو یا عقب حرکت می کند، کابل برق به طور متناوب کشیده می شود یا می پیچد. یک اتاق برق برای کنترل موتورها برای عملیات حرکت و چرخاندن و کنترل وینچ وجود دارد

سیستم برای انباشتن و بازیابی مواد فله

یکی از مأموریت‌های یک سیستم جابجایی مواد، چیدن زغال‌سنگ، سنگ آهن، کود و سایر مواد فله در توده‌ها یا بازیابی و انتقال آنها از انبار به مکان دیگری است. عملیات ساخت شمع را «انباشته کردن» و عملیات حذف و جابجایی را «بازیابی» می‌گویند. استکرها و بازیابی کننده ها برای عملیات مربوطه خود تخصصی هستند، اما یک استکر-بازیابی کننده قادر است هر دو را مدیریت کند.
این سیستم در کارخانه های آهن، نیروگاه ها، بنادر و معادن ضروری است. کاوازاکی بر اساس فناوری‌های خود برای جرثقیل‌های دروازه‌ای که کانتینرها را به کشتی‌ها بار می‌کنند و برای بارگیری‌کننده‌های کشتی که مواد فله را روی کشتی‌ها بار می‌کنند، استکرها، بازیابی‌کننده‌ها، و همچنین بارگیری‌کننده‌ها را توسعه داده است.
سیستمی با اندازه نشان داده شده در بالا سمت راست قادر است 2000 تن مواد را در ساعت روی هم چید، اما مدل هایی با ظرفیت 5000 تن در ساعت نیز وجود دارد.

این مدل های 5000 تنی به تسمه نقاله هایی با عرض نزدیک به دو متر نیاز دارند. از آنجایی که مکان‌های نصب این سیستم‌ها از نظر اندازه متفاوت است، و حجم کار و سرعت مورد نیاز متفاوت است، همه آنها به صورت سفارشی ساخته می‌شوند.
تنها چند شرکت در ژاپن وجود دارند که قادر به تولید چنین دستگاه هایی هستند، از جمله کاوازاکی، و بنابراین تجارت ما در زمینه حمل و نقل مواد دارای مسئولیت اجتماعی مهمی است. این همچنین نشان می‌دهد که تولیدکنندگانی که نتوانسته‌اند نیازهای دلهره‌آور مشتریان را برآورده کنند، قبلاً از رقابت خارج شده‌اند. از آنجایی که این سیستم باید حداقل 30 سال دوام بیاورد، سازندگان باید از تخصص طراحی و توسعه پیچیده، از جمله انتخاب قطعات و لوازم جانبی صحیح برخوردار باشند.
این سیستمی است که در پشت صحنه عمل می کند، اما مملو از فناوری هایی است که تنها سازنده جامعی مانند کاوازاکی می تواند ارائه دهد

استکر-بازیابی

سیستم برای انباشتن و بازیابی مواد فله

یکی از مأموریت‌های یک سیستم جابجایی مواد، چیدن زغال‌سنگ، سنگ آهن، کود و سایر مواد فله در توده‌ها یا بازیابی و انتقال آنها از انبار به مکان دیگری است. عملیات ساخت شمع را «انباشته کردن» و عملیات حذف و جابجایی را «بازیابی» می‌گویند. استکرها و بازیابی کننده ها برای عملیات مربوطه خود تخصصی هستند، اما یک استکر-بازیابی کننده قادر است هر دو را مدیریت کند.
این سیستم در کارخانه های آهن، نیروگاه ها، بنادر و معادن ضروری است. کاوازاکی بر اساس فناوری‌های خود برای جرثقیل‌های دروازه‌ای که کانتینرها را به کشتی‌ها بار می‌کنند و برای بارگیری‌کننده‌های کشتی که مواد فله را روی کشتی‌ها بار می‌کنند، استکرها، بازیابی‌کننده‌ها، و همچنین بارگیری‌کننده‌ها را توسعه داده است.
سیستمی با اندازه نشان داده شده در بالا سمت راست قادر است 2000 تن مواد را در ساعت روی هم چید، اما مدل هایی با ظرفیت 5000 تن در ساعت نیز وجود دارد.

این مدل های 5000 تنی به تسمه نقاله هایی با عرض نزدیک به دو متر نیاز دارند. از آنجایی که مکان‌های نصب این سیستم‌ها از نظر اندازه متفاوت است، و حجم کار و سرعت مورد نیاز متفاوت است، همه آنها به صورت سفارشی ساخته می‌شوند.
تنها چند شرکت در ژاپن وجود دارند که قادر به تولید چنین دستگاه هایی هستند، از جمله کاوازاکی، و بنابراین تجارت ما در زمینه حمل و نقل مواد دارای مسئولیت اجتماعی مهمی است. این همچنین نشان می‌دهد که تولیدکنندگانی که نتوانسته‌اند نیازهای دلهره‌آور مشتریان را برآورده کنند، قبلاً از رقابت خارج شده‌اند. از آنجایی که این سیستم باید حداقل 30 سال دوام بیاورد، سازندگان باید از تخصص طراحی و توسعه پیچیده، از جمله انتخاب قطعات و لوازم جانبی صحیح برخوردار باشند.
این سیستمی است که در پشت صحنه عمل می کند، اما مملو از فناوری هایی است که تنها سازنده جامعی مانند کاوازاکی می تواند ارائه دهد.

تفسیر

  • دستیار مدیر
    تاکشی کامونو (چپ)
  • افسر ارشد ستاد
    آتسو اوکی (راست)

بخش 1، بخش حمل و نقل مواد، بخش مهندسی کارخانه‌های صنعتی، شرکت صنایع سنگین کاوازاکی، با مسئولیت محدود.

خبرنامه فصلنامه صنایع سنگین کاوازاکی
به عنوان خبرنامه سه ماهه انگلیسی زبان گروه کاوازاکی، Scope گروه‌های محصولات متنوع ما را در زمین، دریا و هوا به نمایش می‌گذارد و محصولات و فناوری‌های جدید و پیشرفته ما را معرفی می‌کند.







چرخ سطل و ناودان
در عملیات بازیابی، سطلی که در انتهای بوم قرار دارد، مواد را حفر می کند و آن را روی یک تخته شیبدار (“شوت”) طراحی شده برای لغزش مواد به سمت نوار نقاله می اندازد. در این سیستم هشت سطل به چرخی به قطر شش متر متصل می شود. تخمین زده می شود که در یک چرخش، چرخ سطل دو تن مواد را حفر کند.

بوم
مواد از طریق بوم – “خیابان اصلی” سیستم – برای انباشتن و بازیابی جریان می یابد. نوار نقاله داخل چارچوب مربعی به منظور انتقال مواد در یک حلقه حرکت می کند. برای بازیابی، سیستم مواد را از مرکز درگاه به نوار نقاله ای که روی زمین بین دو ریل اجرا می شود، می ریزد
