وسیله کنتاکتور مغناطیسی ای است که توسط مغناطیس تغذیه می شود. که برای باز و بسته کردن کنتاکت ها در مدار کنترل موتور استفاده می شود، ممکن است کلید مغناطیسی یا کنتاکتور نیز نامیده شود.
کنتاکتور مغناطیسی وسیله ای است که اغلب در صنعت استفاده می شود. صنایع تجاری و بزرگ بسیار به این دستگاه وابسته هستند. از طریق آن به راحتی می توانیم بارهای سنگین مانند موتورهای با ظرفیت بالا را کنترل کنیم.
اساساً یک کنتاکتور مغناطیسی مانند رله می کند و برق را وصل و قطع می کند. محرک ها مشابه هستند، این دستگاه از یک سیم پیچ استفاده می کند که وقتی یک سیم پیچ برقی یک میدان مغناطیسی ایجاد می کند.
این میدان مغناطیسی می تواند کنتاکت های موجود در کنتاکتورهای مغناطیسی را کنترل کند. آنچه که کنتاکتورهای مغناطیسی را از رله ها متمایز می کند این است که کنتاکتورهای مغناطیسی دارای کنتاکت های اصلی هستند، یعنی کنتاکت هایی که ممکن است به طور خاص برای کنترل فاز موتور ساخته شوند.
اصل کار کنتاکتور مغناطیسی
هنگامی که یک جریان الکتریکی به سیم پیچ میدان مغناطیسی واقع در پایه مرکزی هسته سیم پیچ جریان می یابد. این یک میدان مغناطیسی که در آن نیروهای میدان مغناطیسی بر نیروی فنر غلبه می کنند و باعث می شوند که هسته فولادی در این حالت (روشن) به سمت پایین حرکت کند.
دو مجموعه کنتاکتور شرایط عملیاتی را تغییر می دهند،
- کنتاکتور معمولی بسته (NC) مدار نقطه تماس را باز می کند و
- کنتاکتور معمولی باز (NO) مدار تماس را باز می کند، مدار نقطه تماس را زمانی که جریانی به سیم پیچ جریان ندارد وصل می کند، تمام میدان های مغناطیسی کنتاکتور.

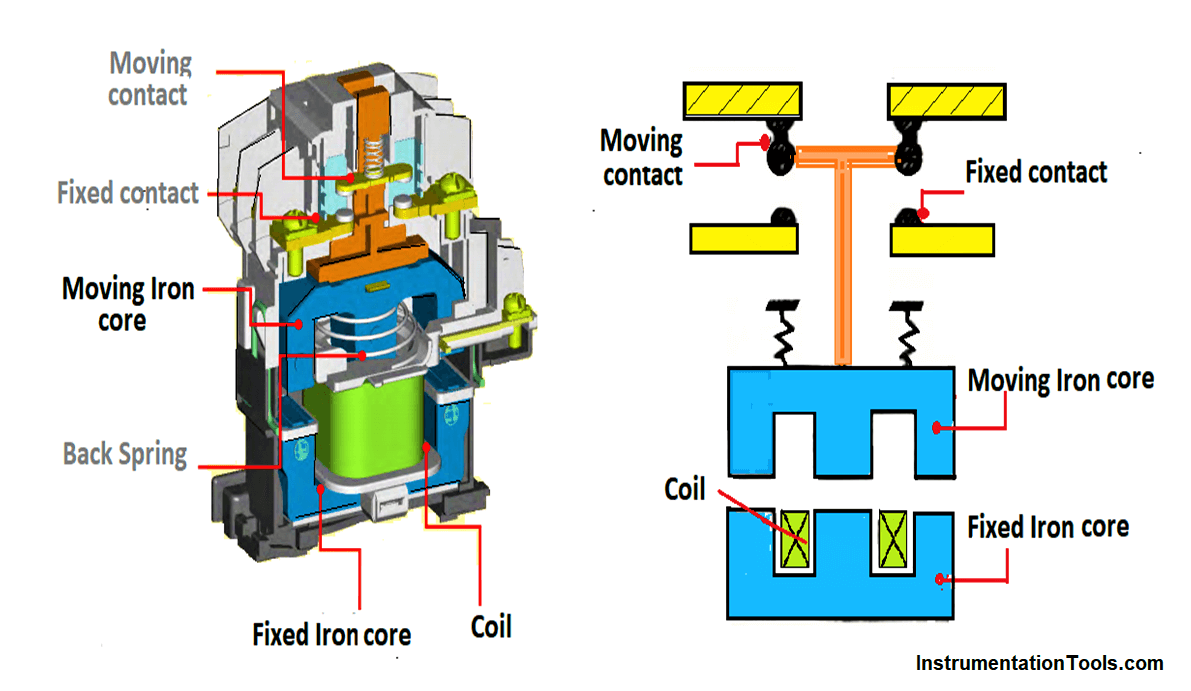

ساختار اصلی کنتاکتور مغناطیسی
عناصر اصلی کنتاکتورهای مغناطیسی به شرح زیر است.
1. هسته آهنی
هسته آهنی به دو قسمت تقسیم می شود:
2. هسته ثابت
هنگامی که سیم پیچ انرژی می گیرد، به یک آهنربای الکتریکی تبدیل می شود.
3. هسته متحرک
هنگامی که سیم پیچ برق می گیرد، یک کنتاکتور مغناطیسی بسته می شود و باعث می شود هسته متحرک به داخل هسته ثابت بلغزد.
4. کویل
سیم پیچ برای بستن کنتاکت های اصلی کار می کند، کنتاکت های کمکی از توان آن سیم پیچ برای کار استفاده می کنند.
5. تماس بگیرید
به طور عمده دو نوع موجود است.
تماس اصلی
اصلی نیز شناخته می شود کنتاکت که در مدار برق برای اتصال سیستم الکتریکی به بار استفاده می شود.
کنتاکت های اصلی برای ظرفیت صدها یا بیشتر و کنتاکت های کمکی برای ده ها یا کمتر طراحی شده اند.
تماس کمکی
” مدار کنترل کنتاکت کمکی ” به عنوان کلید ثانویه استفاده می شود. ها کنتاکت ممکن است به طور معمول باز (NO) یا به طور معمول بسته (NC) باشند. زمانی که کنتاکتور قطع می شود، معمولاً باز هستند، در حالی که معمولاً بسته مخالف هستند.
کنتاکت های کمکی مجاز به عبور جریان های کوچک هستند که برای نشان دادن وضعیت کنتاکت های اصلی استفاده می شود. به عبارت دیگر، یک رابط برای سیستم کنترل فراهم می کند.
انواع کنتاکتورهای مغناطیسی
کنتاکتورهای مغناطیسی عمدتاً به دو دسته تقسیم می شوند
- کنتاکتور AC
- کنتاکتور DC.
کنتاکتور AC
کنتاکتورهایی که با برق متناوب استفاده می شوند بر اساس ماهیت بار به 4 نوع تقسیم می شوند و کاربرد آن به شرح زیر است:
کنتاکتور مغناطیسی AC 1
این نوع کنتاکتور در بارهای مقاومتی مانند بخاری و کوره الکتریکی و بارهای غیر القایی یا کمی القایی مفید است، به این معنی که ضریب قدرت بار بین 0.95 و 1 قرار دارد.
کنتاکتور مغناطیسی AC 2
برای راه اندازی موتورهای اسلیپ رینگ مناسب برای استفاده با بارهای جمع شونده به عنوان موتور حلقه لغزنده. آنها بیشتر کاربردهای جریان گشتاور بالا را ترجیح می دهند.
کنتاکتور مغناطیسی AC3
مناسب برای راه اندازی و توقف بار در موتور تا سرعت موتور قفس سنجابی است. این نوع کنتاکتور می تواند جریان بالا را به طور مداوم تحمل کند. مثال – آسانسور، آسانسور.
کنتاکتور مغناطیسی AC4
مناسب برای دویدن مکرر مدار موتور راه اندازی-استاپ و معکوس کردن چرخش موتور قفس سنجابی. همچنین در شروع/توقف سریع استفاده می شود. مثال-جرثقیل.
کنتاکتور DC
در زیر انواع کنتاکتورهای DC آورده شده است.
کنتاکتور مغناطیسی DC-1
مناسب برای بارهای القایی و کمی غیر القایی، کوره های مقاومتی، بخاری ها.
کنتاکتور مغناطیسی DC-2
موتورهای شنت، راه اندازی، وصل، اینچ، شکست دینامیکی
کنتاکتور مغناطیسی DC-5
موتورهای سری، راه اندازی، وصل، اینچ، ترمز پویا.
مزایای کنتاکتورهای مغناطیسی
مزایای استفاده از رله ها و کنتاکتورهای مغناطیسی در مقایسه با سایر کلیدها
1. ایمنی بالایی را برای اپراتورها فراهم می کند
2. سهولت کنترل را فراهم کنید
3. مقرون به صرفه در مقایسه با کنترل های دستی
4. قابل کنترل با یک دستگاه اتوماتیک یا یک عملیات کنترل از راه دور امکان پذیر است.
کاربردهای کنتاکتورهای مغناطیسی
در زیر به برخی از کاربردهای کنتاکتورهای مغناطیسی اشاره شده است.
استارت موتور مغناطیسی
این یک سوئیچ (کنتاکتور) است که به طور الکتریکی کار می کند که شامل محافظت از اضافه بار موتور است. استارت موتورهای مغناطیسی شبیه کنتاکتورها هستند، علاوه بر این، اضافه بار به آنها متصل است.
اضافه بارها دارای بخاری یا اضافه بارهای الکترونیکی هستند که جریان بیش از حد به موتور را حس می کنند.
استارت موتور مغناطیسی یک کنتاکتور مغناطیسی به اضافه رله اضافه بار است.
کنتاکتور کنترل روشنایی
از آن برای سوئیچینگ از راه دور یا محلی جیوه نسبتاً بزرگ، فلورسنت یا تنگستن، یا حتی در کنترل روشن/خاموش متمرکز بار روشنایی LED استفاده می شود.
مرجع: مبانی و ماشین های DC نوشته مایکل لیوشیتز-گاریک، کلاید کولبرن ویپل.
