جرثقیل‌ مونوریل

جرثقیل مونوریل چیست؟

جرثقیل مونوریل یک نوع رایج جرثقیل سقفی است که از یک تیر تک با بالابر تشکیل شده است. به عنوان جایگزینی برای جرثقیل های معمولی و تسمه نقاله، جرثقیل های مونوریل به طور گسترده در کاربردهایی استفاده می شود که نیاز به جابجایی مواد یا محصول تکراری از یک نقطه به نقطه دیگر در یک منطقه محدود دارند. جرثقیل های مونوریل که روی یک تیر ثابت کار می کنند، طراحی بسیار ساده و مقرون به صرفه ای دارند. جرثقیل های مونوریل معمولاً به عنوان مونوریل شناخته می شوند.

جرثقیل های مونوریل از چرخ دستی استفاده می کنند که بالابر را حمل می کند. چرخ دستی با یک تیر به ساختار سقف متصل می شود تا در امتداد یک سطح صاف حرکت کند. جرثقیل های مونوریل سقفی حرکت در امتداد دو محور را فراهم می کنند. حرکت بالا و پایین از طریق بالابر و حرکت به جلو و عقب از طریق تیر مونوریل. تیرهای مونوریل بیشتر تحت بارهای ثقلی قرار دارند و هم در داخل و هم در فضای باز مورد استفاده قرار می گیرند.

کاربرد جرثقیل های سقفی مونوریل

جرثقیل سقفی مونوریل در صنایع مختلفی از جمله موارد زیر استفاده می شود:

• ساخت و ساز
• خودرو
• نفت و گاز
• مواد شیمیایی
• هواپیما
• خوردنی و آشامیدنی
• پردازش فلز
• دستگاه ها و تجهیزات
• مدیریت پسماند
• قالب گیری تزریقی
• خمیر و کاغذ
• چوب و محصولات چوبی
• کشتی ها و قایق ها
• لاستیک و پلاستیک
• اسکله های بارگیری انبار

انواع جرثقیل مونوریل

جرثقیل های مونوریل را می توان بسته به پارامترهای مختلف ارائه شده در زیر طبقه بندی کرد:

بر اساس سیستم عامل دو نوع جرثقیل سقفی مونوریل وجود دارد. آن ها هستند:

• جرثقیل های مونوریل دستی و
• جرثقیل های مونوریل خودکار با کارکرد الکتریکی.

بسته به مسیر حرکت جرثقیل های مونوریل دو نوع هستند:

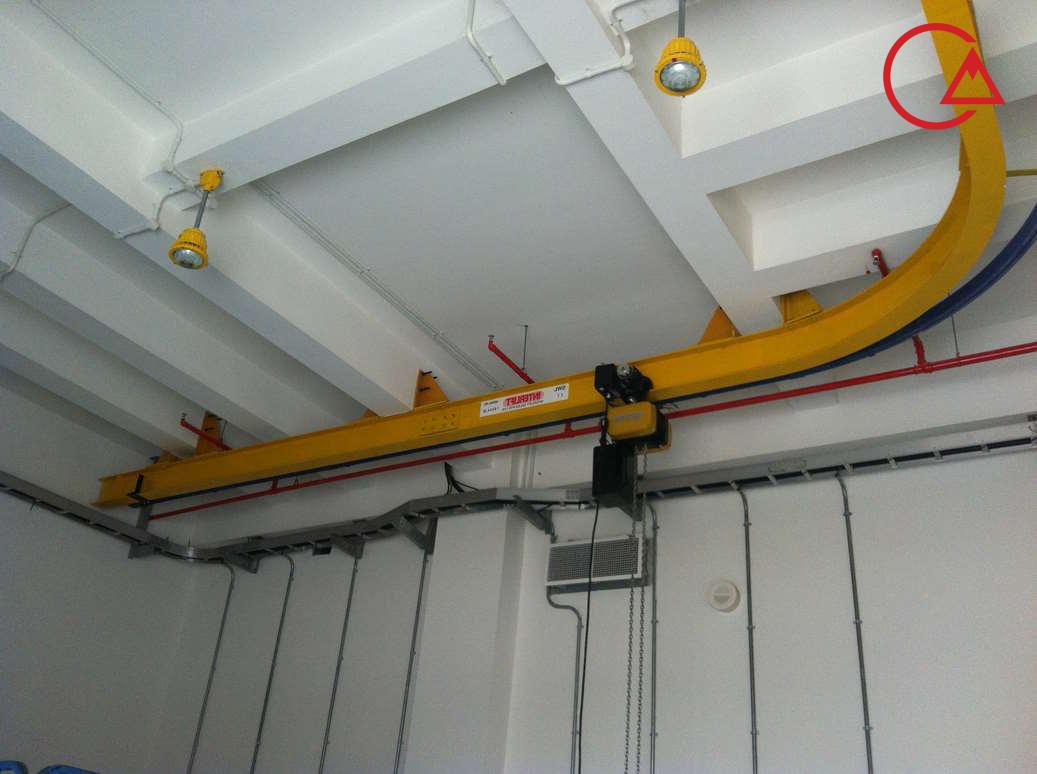

• جرثقیل های مونوریل که در مسیر مستقیم حرکت می کنند.
• جرثقیل های مونوریل که روی یک مسیر منحنی در حال اجرا هستند.

اجزای سیستم مونوریل

سیستم مونوریل از بخش های زیر تشکیل شده است:

• تیر مونوریل
• بالابر
• چرخ دستی و
• فستون

بالابر و واگن برقی روی تیر مونوریل حرکت می کنند که یک تیر ثابت تکی است که توسط سقف یا قاب نصب شده روی زمین پشتیبانی می شود. مونوریل ها به عنوان سیستم های آویزان پیکربندی شده اند.

چرخ دستی سیستم مونوریل معمولاً از نوع چهار چرخ (هشت چرخ برای بارهای سنگین تر) است که روی فلنج پایینی تیر مونوریل حرکت می کند. آنها را می توان با آویز کنترل آسانسور برقی و مسافرتی مجهز کرد. درایو کنترل کننده موتور با نوع سرعت قابل تنظیم انعطاف پذیری بهتری را فراهم می کند.

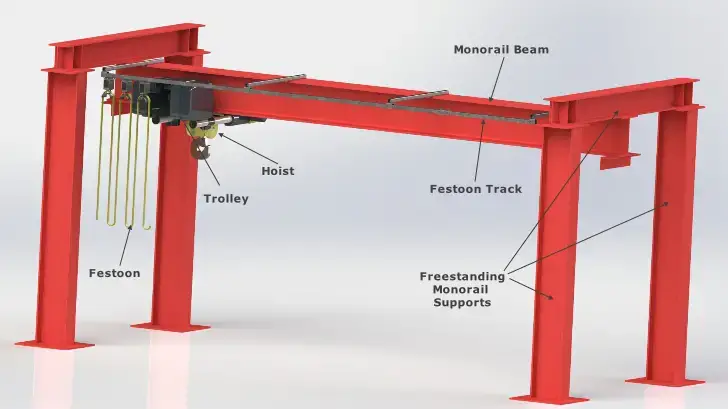

به شکل 1 زیر که تمام اجزا را نشان می دهد مراجعه کنید.

ویژگی های بارز سیستم های مونوریل

• سازه های مونوریل معمولاً از فولاد یا آلومینیوم ساخته می شوند.
• در مناطق فشرده، استفاده از مونوریل ایده آل است.
• ظرفیت مونوریل ها از سازنده ای به سازنده دیگر متفاوت است. برای بارهای بیشتر از سازه های فولادی استفاده می شود. به طور کلی، آنها می توانند باری تا 4000 پوند را حمل کنند.
• مونوریل ها به راحتی قابل نصب، جابجایی و جداسازی هستند.
• عمر طولانی دارند.

مزایای جرثقیل های مونوریل

استفاده از جرثقیل مونوریل سقفی در هر تأسیساتی مزایای زیادی را به همراه دارد. برخی از مزایای جرثقیل های مونوریل عبارتند از:

• عملیات انعطاف پذیر ساده
• کنترل بار بدون زحمت به روشی کارآمد.
• جرثقیل های مونوریل که در بالای سر نصب می شوند، بالاتر از اکثر موانع در حین کار قرار دارند.
• عملکرد ایمن و قابل اعتماد.
• هزینه نگهداری کم
• جرثقیل های مونوریل را می توان به راحتی مطابق با الزامات محصول یا جابجایی مواد سفارشی کرد.
• کنترل آسان با استفاده از سیستم های خودکار از یک مکان واحد.
• کاهش هزینه های نیروی کار.

مشخصات بالابرهای مونوریل

اگرچه مشخصات واقعی بالابرهای مونوریل از سازمانی به سازمان دیگر متفاوت است، به طور کلی باید به جزئیات زیر اشاره کرد:

• کد طراحی
• ظرفیت بالابری
• ارتفاع بالابر
• طول سفر
• نوع چرخ دستی
• نوع بالابر
• نوع تعلیق
• توضیحات برنامه
• سرعت حرکت مورد نیاز است
• نوع چرخ
• جزئیات و انواع موتور
• جزئیات دنده و بلبرینگ
• انواع قلاب و جزئیات
• منبع تغذیه
• ترمز
• صفحه کنترل
• مدارک و نقشه مورد نیاز و غیره

کدها و استانداردهای سیستم های جرثقیل مونوریل

کدها و استانداردهای زیر دستورالعمل هایی را برای طراحی سیستم ها یا قطعات مونوریل ارائه می کنند:

• ASME B30.17
• ASME B30.11
• ASME B30.10
• ASME B30.16
• ASME HST-4
• HMI
• AS 1418.18
