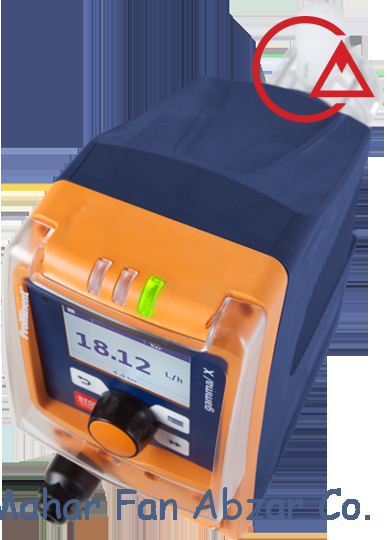

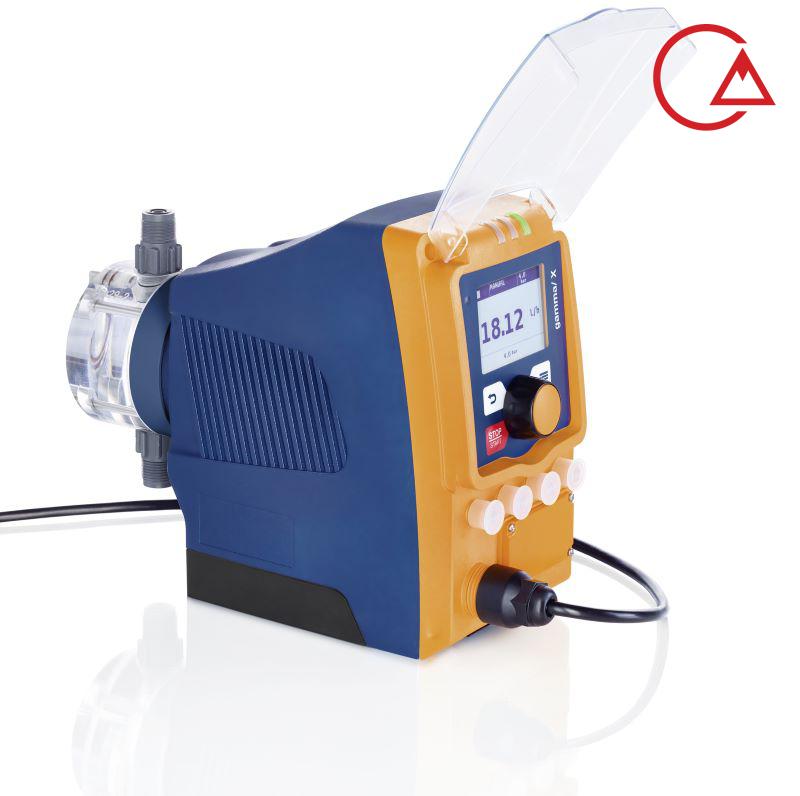

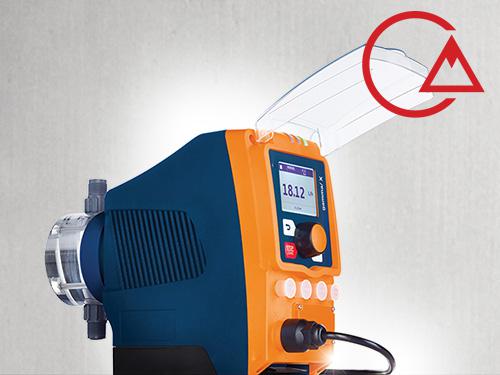

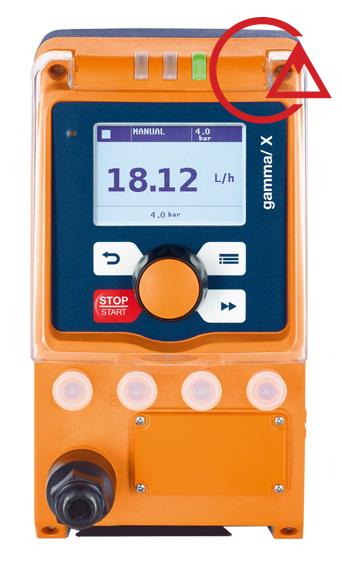

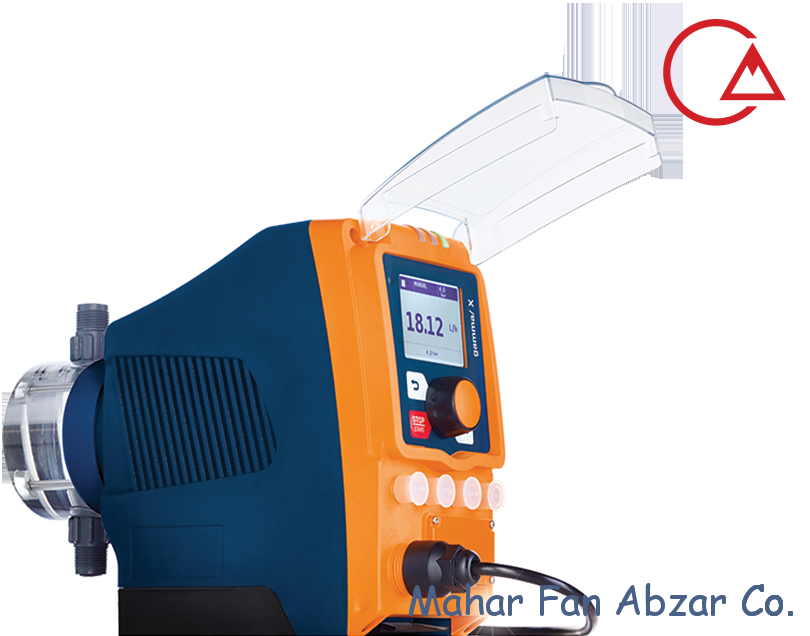

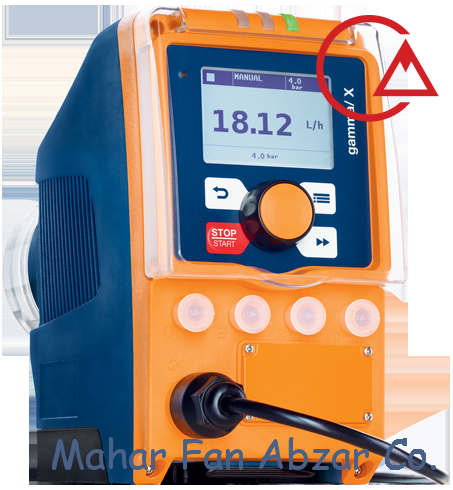

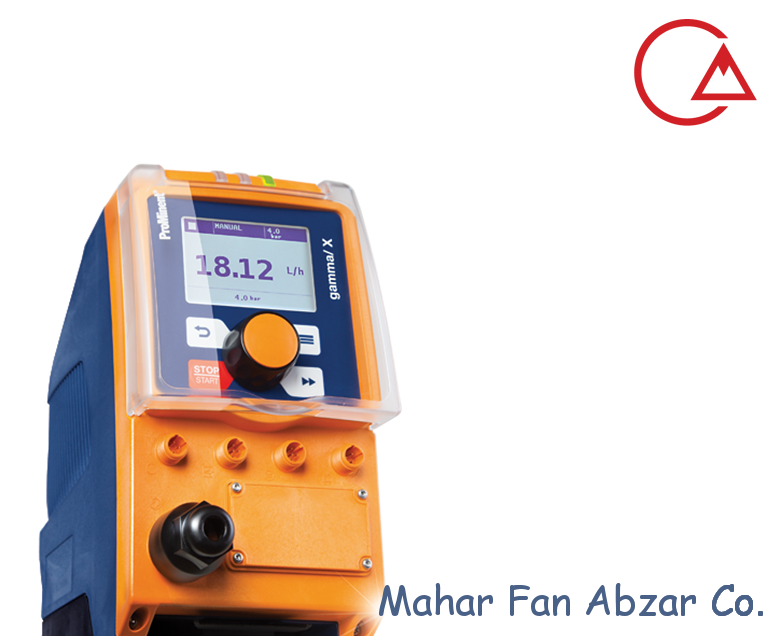

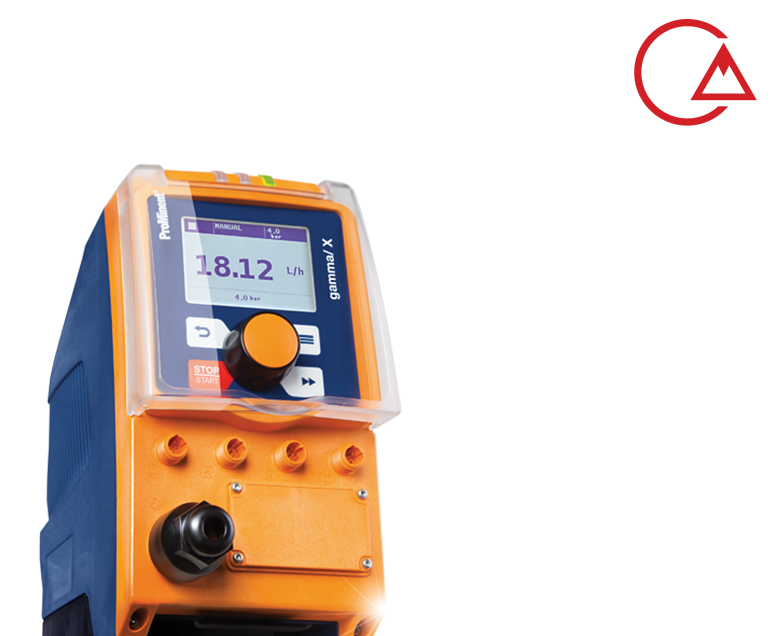

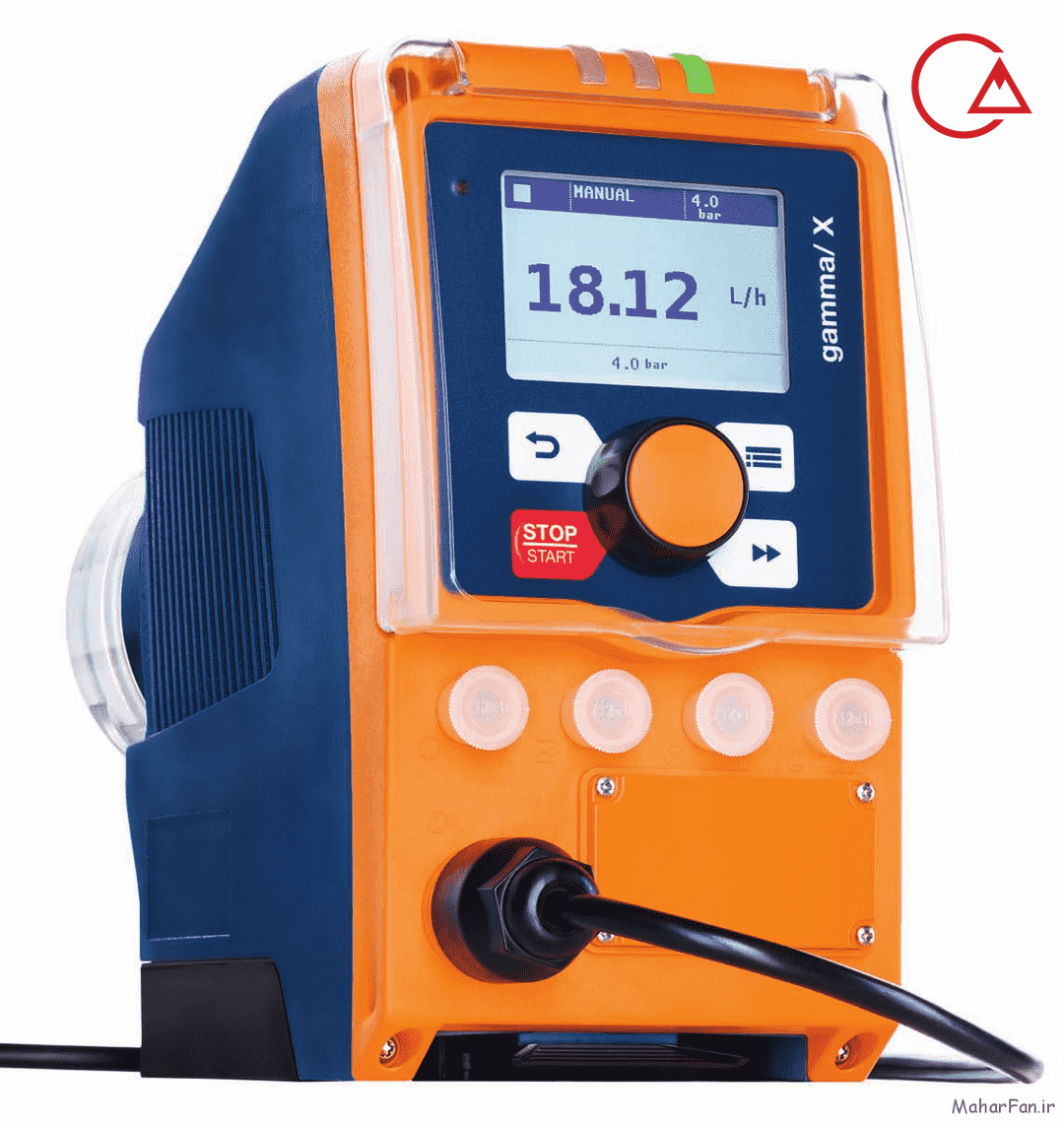

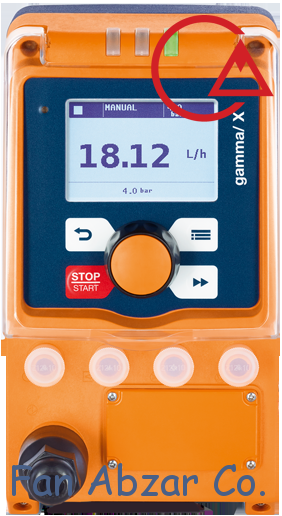

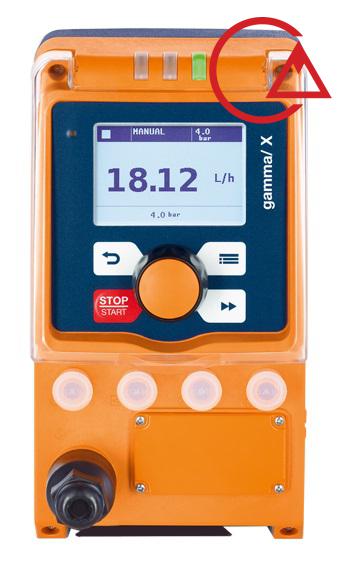

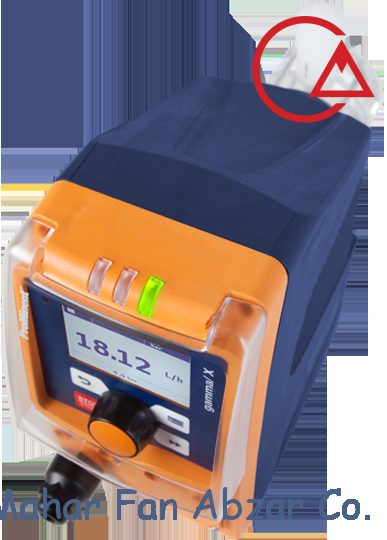

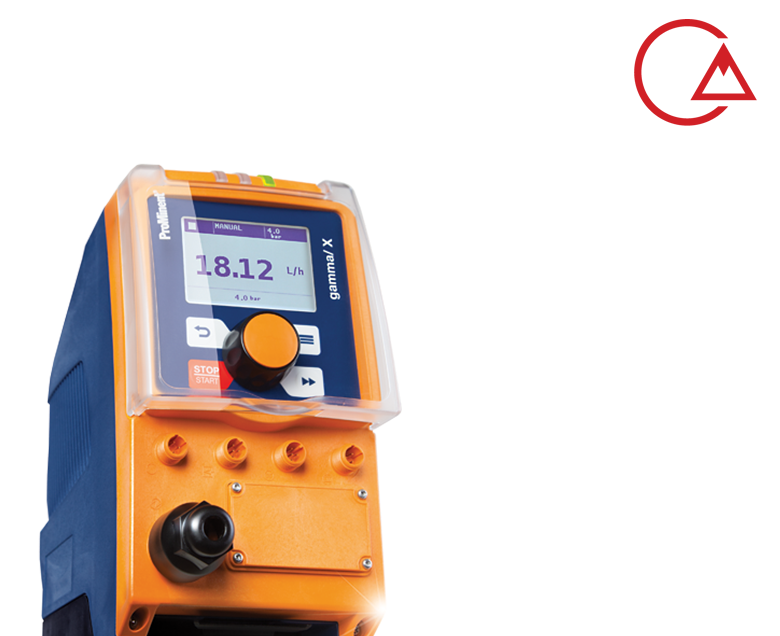

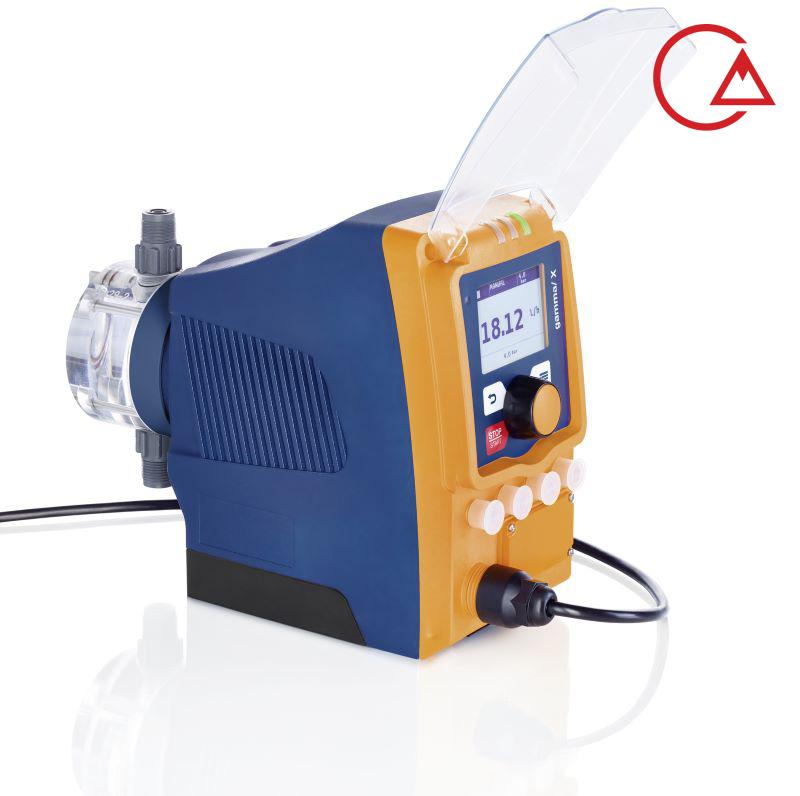

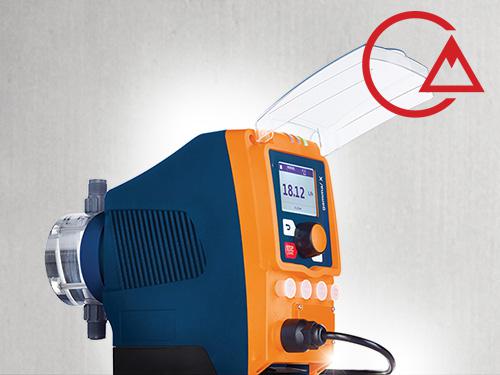

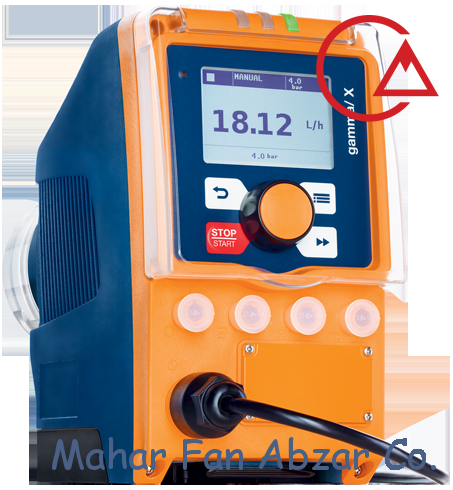

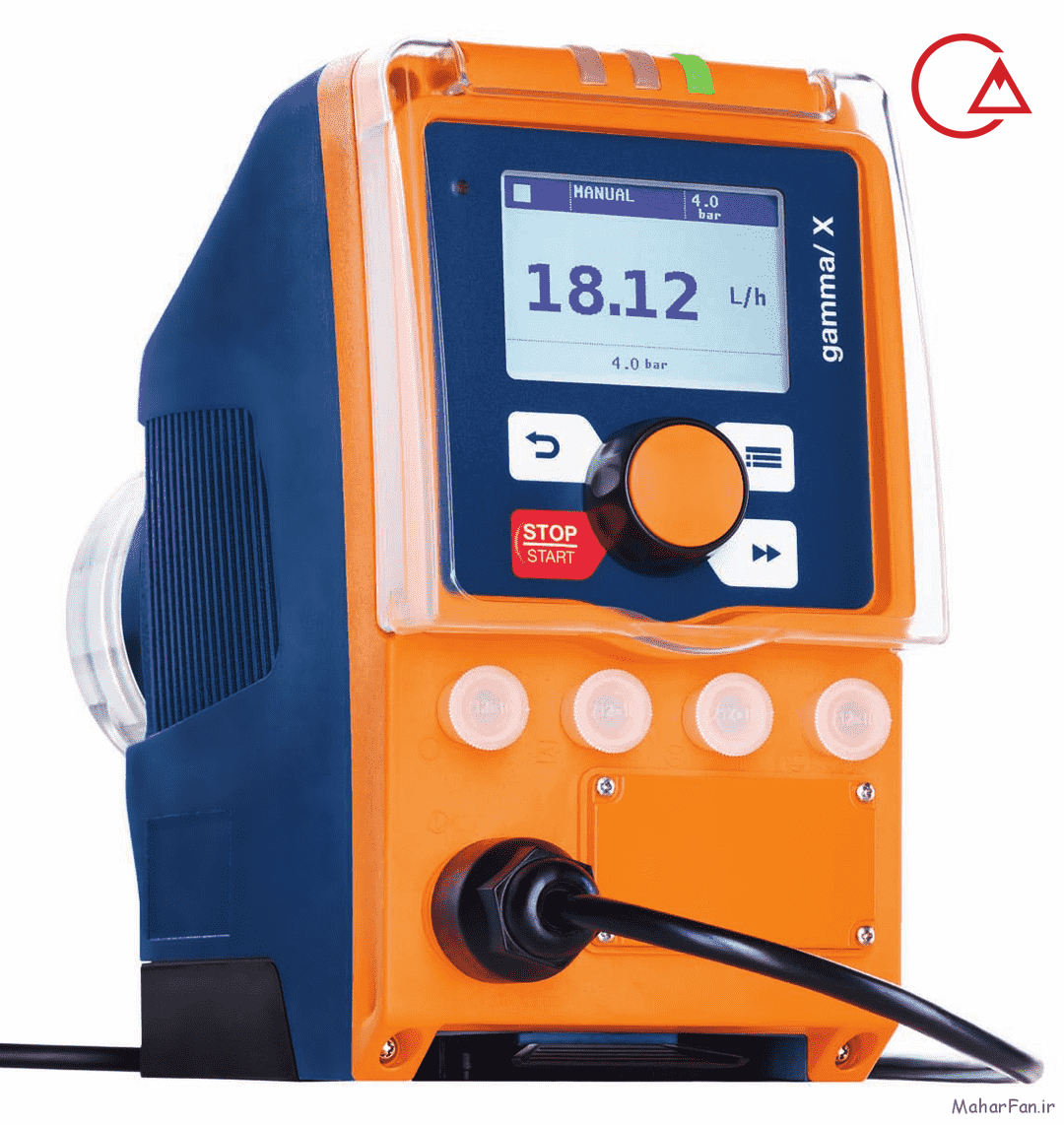

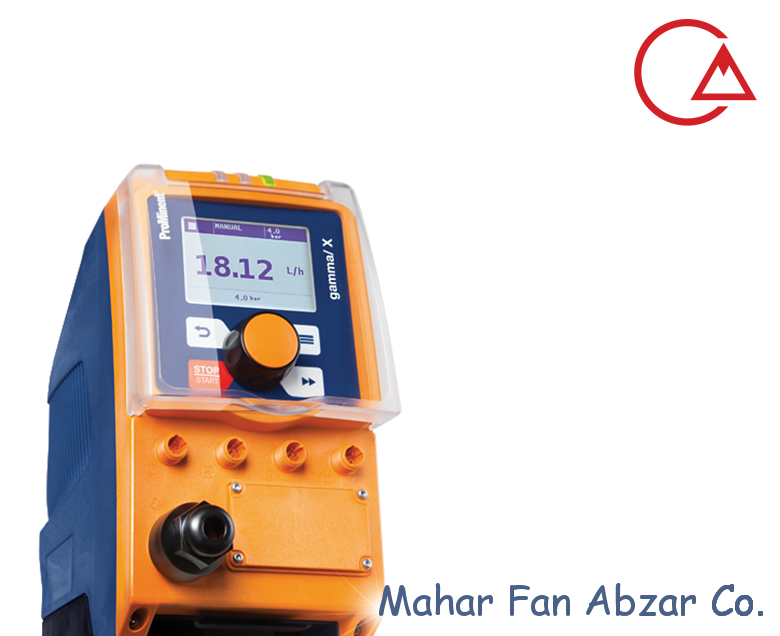

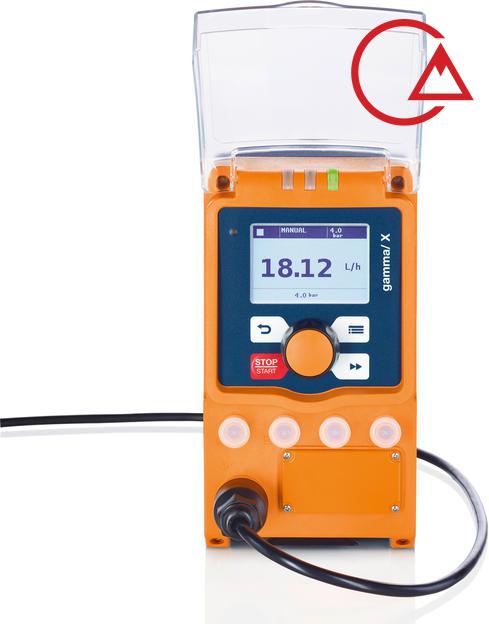

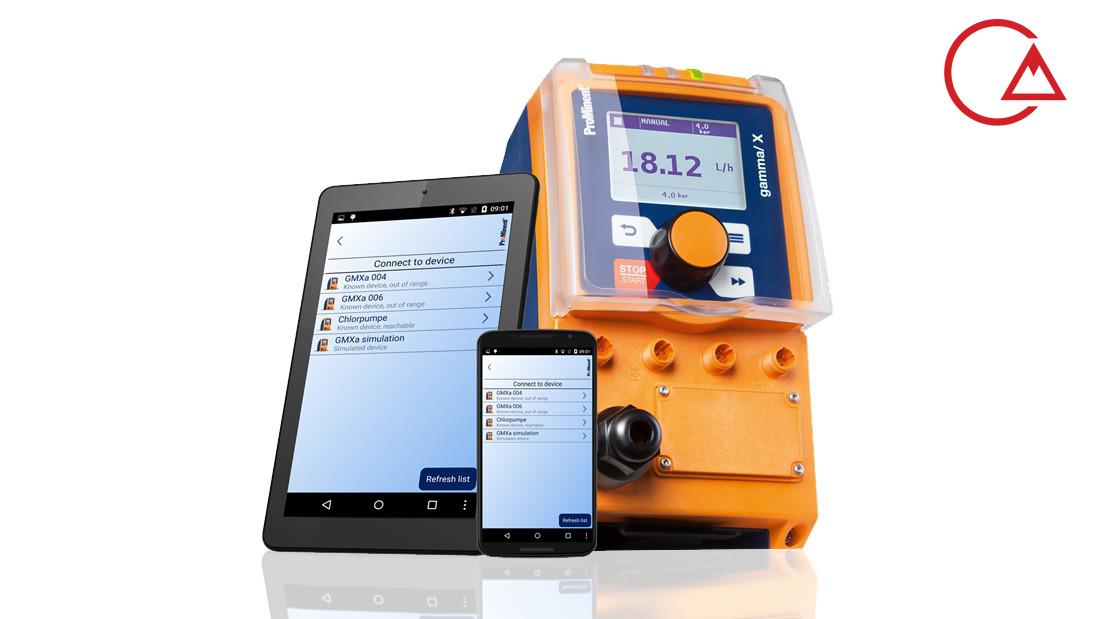

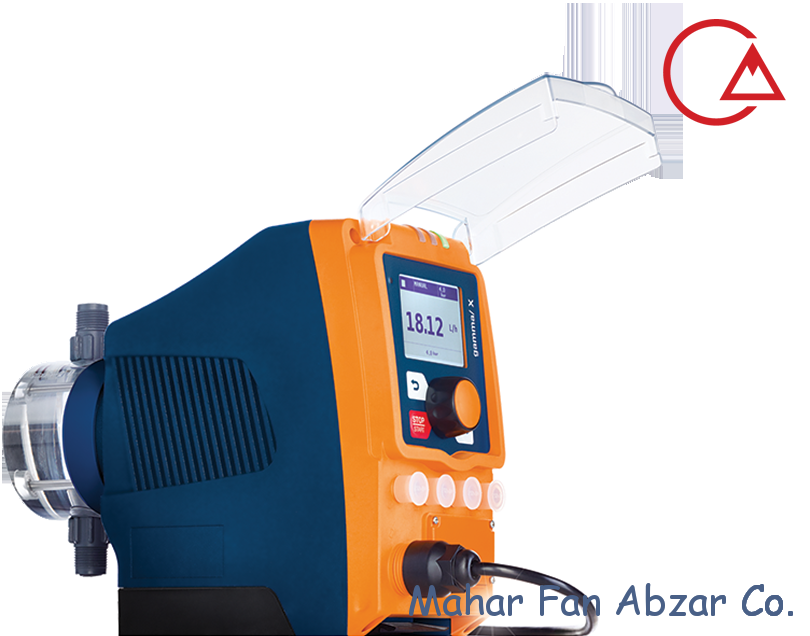

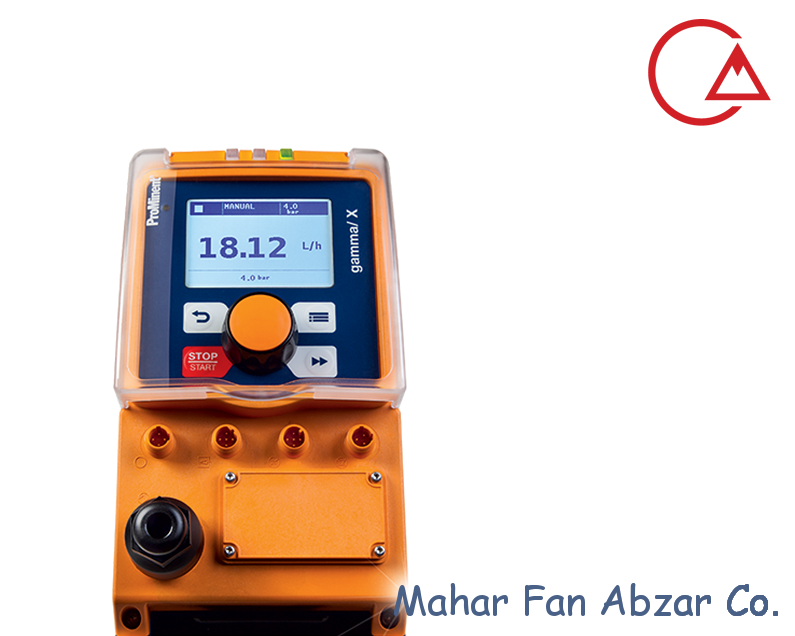

مشخصات دوزینگ پمپ گاما X:
- ظرفیت کاری در محدوده l/h 32-74/0 و در فشار bar 2-16
- تنوع جنس هد در انواع PP، Acrylic، PTFE، PVDF و SS
- تنظیم طول ضربه به صورت پیوسته از %100-0
- دارای شیر هواگیری برای اطمینان از عدم ورود هوا به فرآیند
- قابلیت ارائه با هدهای مخصوص جهت سیالات ویسکوز (High viscous)
- دارای خروجی جریان mA 20-4 (مثال: برای نمایش اطلاعات دوزینگ روی PLC)
- قابلیت اتصال به شبکه PROFIBUS®DP
- دارای ورودی کلید سطح دو مرحله‌ای
- خروجی جهت رله‌های مختلف
- دارای ورودی پالس
- دارای ورودی جریان آنالوگ mA 20-4
سری گاما X در سال 2013 آمد تا نسل جدیدی از فناوری ها را در دوزینگ پمپ ارائه نماید

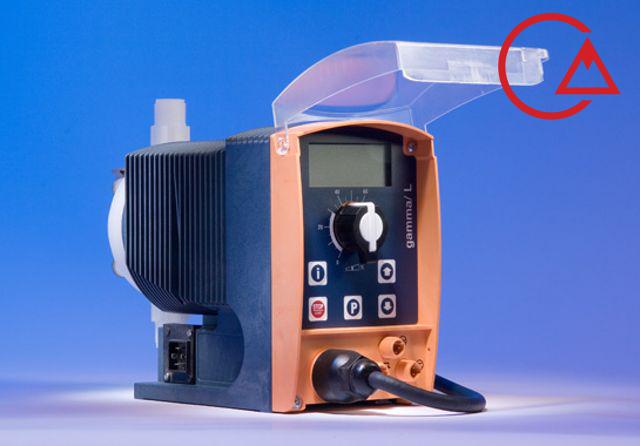

سری گاما L که سری قدیمی گاما است:
یک پمپ دوزینگ سولنوئیدی – دیافراگمی؛ پمپ هوشمند کمپانی ProMinent، حداقل نیاز به اپراتور و امکان کنترل کامل دوزینگ
صفحه نمایش LCD بزرگ دارای روشنایی – واضح و قابل مشاهده از زاویه‌های مختلف منحصر به فرد در این کلاس ظرفیت: می‌تواند نرخ تغذیه را به l/h یا US-gal/h نمایش دهد.
تمام اطلاعات را می‌توان از طریق سیستم فهرست (Menu) بر روی صفحه مشاهده نمود.
امکان بالای کنترل پمپ بهترین شرایط را برای “کنترل از راه دور” فراهم می‌آورد. مثلاً از طریق سیگنال آنالوگ استاندارد mA20-4 یا mA 20-0 با تنظیم فرکانس پمپ در مقابل سیگنال کنترل توسط کاربر. کنترلر تماس پالس‌های کم یا زیادی را آشکار می‌کند. یک واسطه انتخابیProfibus-DP برای استفاده با فرآیندهای اتوماتیک، در دسترس است.
gamma/L با 5 نوع سر تغذیه (Liquid end) قابل ارائه است: PP، PVC، پلی اکریلیک / PVC، PTFE و فولاد زنگ نزن. در نتیجه عملاً این پمپ‌ها می‌توانند برای اندازه‌گیری هر مایعی به کار روند.
لطفا به صفحه پکیج پلی الکترولیت هم سر بزن 🙂
با رنج وسیع ظرفیت، قابلیت زیاد، کنترلر پمپ و گزینه وسیع مواد سر تغذیه، عملاً می‌توان برای هر کار بردن پمپ مناسبی را انتخاب کرد که دقیقاً با نیازهای آن کاربرد بخصوص مطابقت دارد.
هر جا که دقت اندازه‌گیری و تکرار پذیری صحیح مورد نظر باشد، gamma/L مطرح می‌شود. به همین دلیل، این سری پمپ قبلاً جایگاهی در بسیاری از بخش‌های صنعت، از جمله صنایع شیمیایی، برای اندازه‌گیری مواد شیمیایی خورنده، یافته است. دقت آن شرایط ایده آلی برای استفاده از آن در تحقیق و توسعه، سیستم‌های آزمایشی، صنایع داروسازی، غذایی و نوشیدنی، پدید می‌آورد. این پمپ همچنین برای کاربردهای مهمی نظیر تصفیه آب و پساب کاملاً مناسب است. پمپ‌های gamma/L مایعات تمیز کننده و ضد عفونی کننده را اندازه‌گیری می‌نماید.

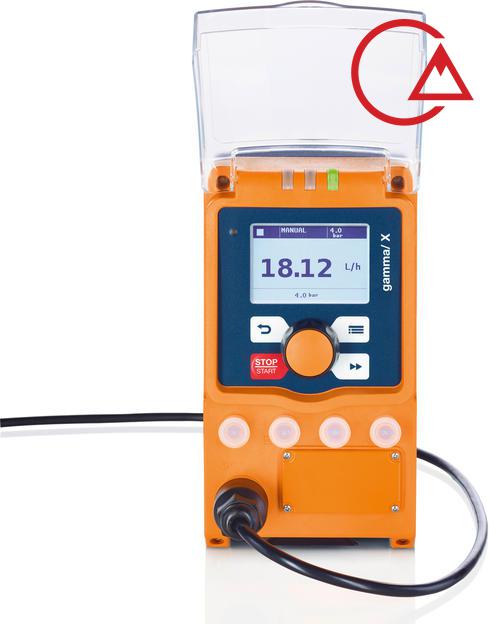

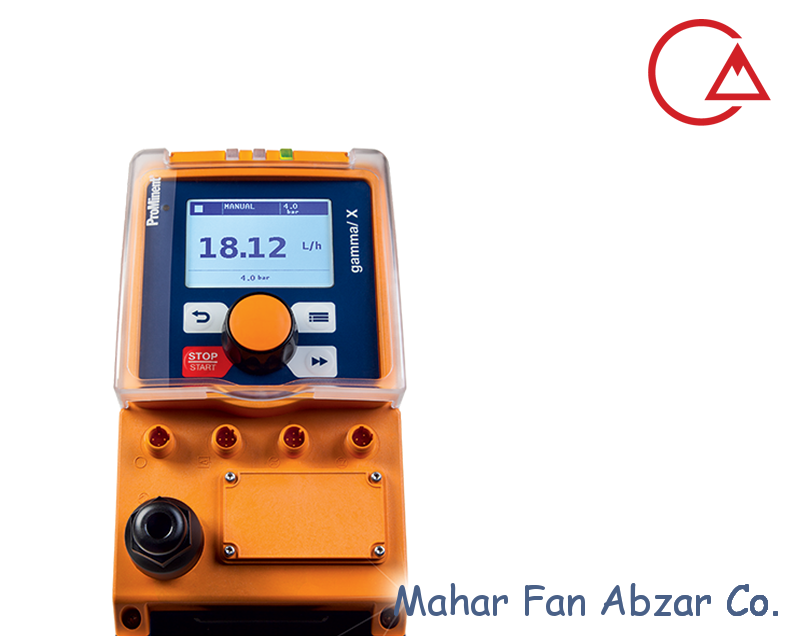

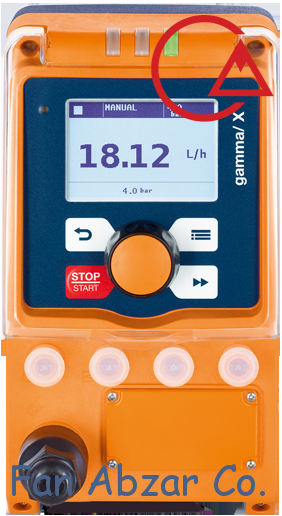

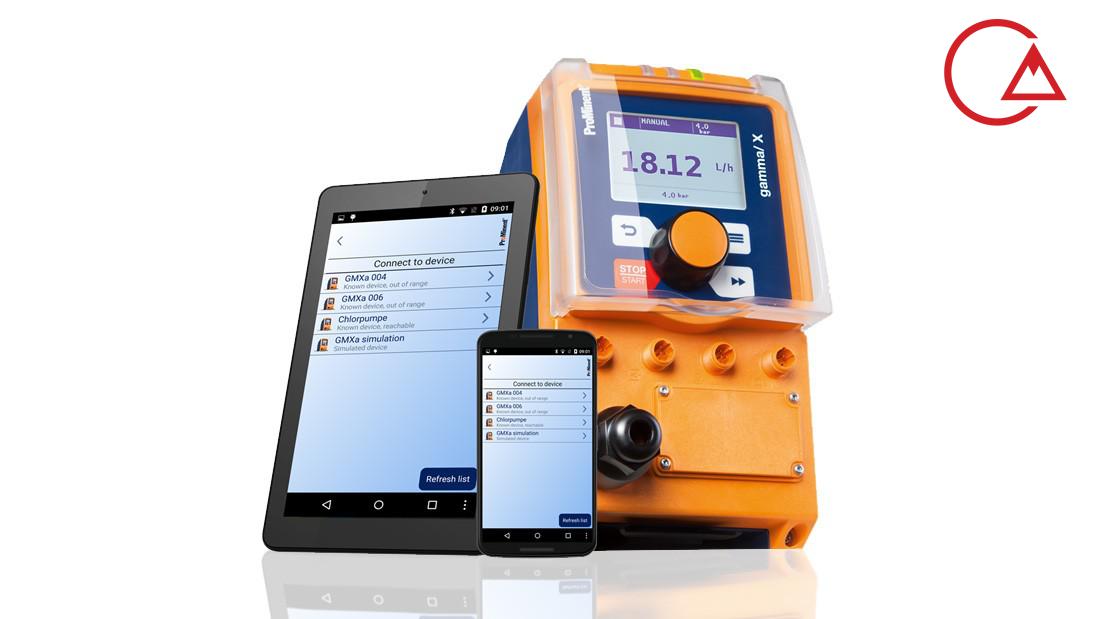

ProMinent Gamma X
Technical Details
Illuminated LC display and 3-LED display for operating, warning and error messages, visible from all sides.
Factor with external contact control 99:1 – 1:99.
Batch operation with max. 99,999 strokes/start pulse.
Stroke rate adjustment in 1 stroke/h increments from 1 – 12,000 strokes/h.
Continuous electronic stroke length adjustment from 1 – 100 % (recommended 30 – 100 %).
Connector for 2-stage level switch.
Available material combinations: PP, PVDF, clear acrylic, PTFE and stainless steel.
Special dosing head designs for gaseous and high-viscosity media.
Degree of protection IP 66 and/or NEMA 4X indoor.
Optional 4-20 mA output for remote transmission of stroke length and stroke rate.
Universal power supply unit 100 – 230 V, 50/60 Hz.
Optional 230 V relay module, can also be retrofitted easily and securely.
Optional 24 V combined relay, can also be retrofitted easily and securely.
| Pump type | Delivery rate at max. back pressure | Stroke rate | Connection size o ∅ x i ∅ | Suction lift | Shipping weight | |||
|---|---|---|---|---|---|---|---|---|
| PP, NP, PV, TT | SS | |||||||
| bar | l/h | ml/stroke | Strokes/min | mm | m WC | kg | kg | |
| gamma/ X | ||||||||
| GMXa 1602 | 16 | 2.3 | 0.19 | 200 | 6 x 4 | 6.0** | 3.6 | 4.1 |
| GMXa 1604 | 16 | 3.6 | 0.30 | 200 | 6 x 4 | 5.0** | 3.6 | 4.1 |
| GMXa 0708 | 7 | 7.6 | 0.63 | 200 | 8 x 5 | 4.0** | 3.7 | 5.0 |
| GMXa 0414 | 4 | 13.5 | 1.13 | 200 | 8 x 5**** | 3.0** | 3.7 | 5.0 |
| GMXa 0220 | 2 | 19.7 | 1.64 | 200 | 12 x 9 | 2.0** | 3.7 | 5.0 |
| GMXa 2504 | 25 | 3.8 | 0.32 | 200 | 8 x 4*** | 4.0** | 4.9 | 5.5 |
| GMXa 1009 | 10 | 9.0 | 0.75 | 200 | 8 x 5 | 3.0** | 5.1 | 6.5 |
| GMXa 0715 | 7 | 14.5 | 1.21 | 200 | 8 x 5**** | 3.0** | 5.1 | 6.5 |
| GMXa 0424 | 4 | 24.0 | 2.00 | 200 | 12 x 9 | 3.0** | 5.1 | 6.5 |
| GMXa 0245 | 2 | 45.0 | 3.70 | 200 | 12 x 9***** | 2.0** | 5.2 | 7.0 |
| gamma/ X metering pumps with self-bleeding dosing head without bypass | ||||||||
| GMXa 1602 | 10 | 0.9 | 0.08 | 200 | 6 x 4 | 1.8** | 3.6 | – |
| GMXa 1604 | 10 | 1.6 | 0.13 | 200 | 6 x 4 | 1.8** | 3.6 | – |
| GMXa 0708 | 7 | 5.7 | 0.48 | 200 | 8 x 5 | 1.8** | 3.7 | – |
| GMXa 0414 | 4 | 12.0 | 1.00 | 200 | 8 x 5 | 1.8** | 3.7 | – |
| GMXa 0220 | 2 | 17.4 | 1.45 | 200 | 12 x 9 | 1.8** | 3.7 | – |
| GMXa 1009 | 10 | 6.0 | 0.50 | 200 | 8 x 5 | 1.8** | 5.1 | – |
| GMXa 0715 | 7 | 12.9 | 1.08 | 200 | 8 x 5 | 1.8** | 5.1 | – |
| GMXa 0424 | 4 | 19.2 | 1.60 | 200 | 12 x 9 | 1.8** | 5.1 | – |
gamma/ X metering pumps with dosing heads for high-viscosity media have a 10 – 20% lower capacity and are not self-priming. G 3/4-DN 10 connector with d 16-DN 10 hose nozzle.
| * | The given performance data represents guaranteed minimum values, calculated using water as the medium at room temperature. |
| ** | Suction lift with a filled dosing head and filled suction line, with a self-bleeding dosing head with air in the suction line |
| *** | with stainless steel design 6 mm connector width |
| **** | with stainless steel design 12 mm connector width |
| ***** | with stainless steel design DN 10 |
All data refers to water at 20 °C.
Materials in Contact With the Medium
| Dosing head | Suction/pressure connector | Ball seat | Seals | Balls | |
|---|---|---|---|---|---|
| PPT | Polypropylene | PVDF | PVDF | PTFE | Ceramic |
| NPT | Clear acrylic | PVDF | PVDF | PTFE | Ceramic |
| PVT | PVDF | PVDF | PVDF | PTFE | Ceramic |
| TTT | PTFE with carbon | PTFE with carbon | Ceramic | PTFE | Ceramic |
| SST | Stainless steel material no. 1.4404 | Stainless steel material no. 1.4404 | Ceramic | PTFE | Ceramic |
Metering reproducibility: ±2% when used according to information in the operating instructions
Permissible ambient temperature: –10 °C to +45 °C
| Mean power consumption: | 24/30 W |
| Degree of protection: | IP 66, NEMA 4X, insulation class F |
| Scope of supply Metering pump with mains cable, connector kit for hose/tube connector as per table. |
Technical Details
Illuminated 3” LCD and 3-LED display for operating, warning and error messages, visible from all sides
In non-automatic mode, stroke rate setting 1 stroke/h – 12,000 strokes/h, stroke length electronically continuously variable 0 – 100%, recommended 30 – 100%
Factor with external contact control 99:1 – 1:99
Batch operation with max. 99.99 or 99,999 strokes/start pulse
Connector for 2-stage level switch
3 additional ports, switched as digital inputs or outputs
Optional 0/4 – 20 mA output for remote transmission of stroke length, stroke rate and error messages
Optional relay module with 1 x switchover contact, 230 V – 8 A
Optional relay module with 2 x On, 24 V – 100 mA
| Pump type | Max. pressure | Delivery rate | Stroke volume | Max. stroke rate | Nominal diameter | Suction lift | Shipping weight NPE, NPB, PVT / SST |
|---|---|---|---|---|---|---|---|
| bar | l/h | ml/stroke | Strokes/min | m WC | kg | ||
| gamma/ XL | |||||||
| GXLa 2508 | 25 | 8 | 0.67 | 200 | 8 x 4** mm | 5* | 10/11 |
| GXLa 1608 | 16 | 8 | 0.67 | 200 | 8 x 5** mm | 5* | 10/11 |
| GXLa 1612 | 16 | 12 | 1 | 200 | 8 x 5 mm | 6* | 10/11 |
| GXLa 1020 | 10 | 20 | 1.7 | 200 | 12 x 9 mm | 5* | 10/11 |
| GXLa 0730 | 7 | 30 | 2.5 | 200 | 12 x 9 mm | 5* | 10/11 |
| GXLa 0450 | 4 | 50 | 4.2 | 200 | G 3/4 – DN 10 | 3* | 10/11 |
| GXLa 0280 | 2 | 80 | 6.7 | 200 | G 3/4 – DN 10 | 2* | 10/11 |
| gamma/ XL metering pumps with self-bleeding dosing head without bypass* | |||||||
| GXLa 1608 | 16 | 3.8 | 0.32 | 200 | 8 x 5 mm | 1.8 | 10 |
| GXLa 1612 | 16 | 6.5 | 0.54 | 200 | 8 x 5 mm | 1.8 | 10 |
| GXLa 1020 | 10 | 14 | 1.17 | 200 | 12 x 9 mm | 1.8 | 10 |
| GXLa 0730 | 7 | 28 | 2.33 | 200 | 12 x 9 mm | 1.8 | 10 |
gamma/ XL metering pumps with dosing heads for higher-viscosity media have a 10 – 20 % lower capacity and are not self-priming. G 3/4 – DN 10 connector with d 16 – DN 10 hose nozzle.
| * | Suction lift (m WC) = Suction lift with filled dosing head and filled suction line |
| ** | With stainless steel design 6 mm connector width |
All data refers to water at 20 °C.
Materials in Contact With the Medium
| Design | Dosing head | Suction/pressure connector | Ball seat | Seals | Valve balls |
|---|---|---|---|---|---|
| NPT | Clear acrylic | PVDF | PVDF | PTFE | Ceramic |
| PVT | PVDF | PVDF | PVDF | PTFE | Ceramic |
| SST (8 – 12 mm) | stainless steel 1.4404 | stainless steel 1.4404 | Ceramic | PTFE | Ceramic |
| SST (DN 10) | stainless steel 1.4404 | stainless steel 1.4404 | PTFE with carbon | PTFE | Ceramic |
Design of connectors
| Plastic | 8 – 12 mm | Hose squeeze connector |
| DN 10 | d16 DN 10 hose nozzle | |
| Stainless steel | 6 – 12 mm | Swagelok system |
| DN 10 | Rp 3/8 insert |
Diaphragm with PTFE coating.
Repeatability of metering ±2% when used in accordance with the operating instructions.
Permissible ambient temperature –10 °C to 45 °C.
Mean power consumption 78 W.
Degree of protection IP 66, insulation class F.

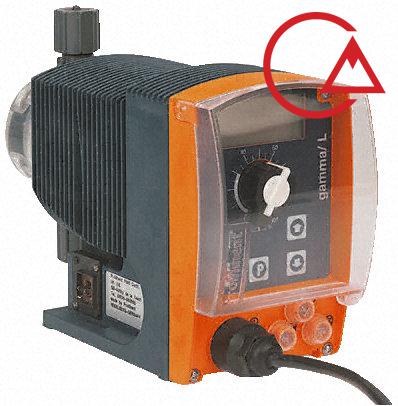

پمپ اندازه‌گیری دیافراگمی سولنوئیدی ProMinent gamma/L
کنترل بیشتر، نمایش اطلاعات بیشتر، کاربردهای متنوع‌تر
راه جدید
gamma/L – پمپ‌های اندازه‌گیری هوشمند
قابلیت کنترل بیشتر، تنش کمتر برای کاربر
- صفحه نمایش LCD بزرگ دارای روشنایی – واضح و قابل مشاهده از زاویه‌های مختلف
- منحصر به فرد در این کلاس ظرفیت: می‌تواند نرخ تغذیه را به l/h یا US-gal/h نمایش دهد.
- تمام اطلاعات را می‌توان از طریق سیستم فهرست (Menu) بر روی صفحه مشاهده نمود.
- یک واسطه (ProFibus DP) Field bus در حال توسعه است. به این ترتیب می‌توان پمپ‌ها را در سیستم‌های پیچیده و با کنترل کامپیوتری مرکزی، به کار برد.
دسترسی جدید
انعطاف‌پذیری بیشتر کنترل و کاربردها و همچنین کارکرد ساده و روشن، مزایای سری جدید پمپ gamma/L هستند. این خصوصیات عملکردی با به کارگیری کنترلر میکروپروسسوری جدید و بهبود یافته، امکان پذیر شده است. این اساس افزایش قابل توجه گزینه‌های کاربر و صفحه نمایش، متغیرهای کنترل مربوط به فرآیندهای خاص و حتی انعطاف پذیری بیشتر برای کنترل خارجی پمپ است.
در عین حال نمایش مفصل، کاربری را آسان‌تر می‌کند. متون طولانی و روشنایی مداوم، امکان مشاهده آسان تمامی تنظیم‌ها و پارامترهای اندازه‌گیری شده را حتی در شرایط نور ناکافی، فراهم می‌نماید.
طبیعتاً تنظیم‌های کمی نیز نمایش داده می‌شود: gamma/L اولین پمپ قابل کالیبره شدن در این کلاس ظرفیت است که نرخ تغذیه را به l/h (یا US-gal/h) را حتی در مدل‌های استاندارد، نشان می‌دهد. به این ترتیب مقدار اندازه‌گیری شده با سادگی و اطمینان تشخیص داده می‌شود.
برنامه ریزی پمپ هم از طریق صفحه نمایش انجام می‌شود. دستورالعملهای ساده امکان تنظیم ساده کنترل‌ها را فراهم می‌آورد.
امکان بالای کنترل پمپ بهترین شرایط را برای “کنترل از راه دور” فراهم می‌آورد. مثلاً از طریق سیگنال آنالوگ استاندارد mA20-4 یا mA 20-0 با تنظیم فرکانس پمپ در مقابل سیگنال کنترل توسط کاربر. کنترلر تماس پالس‌های کم یا زیادی را آشکار می‌کند. یک واسطه انتخابیProfibus-DP برای استفاده با فرآیندهای اتوماتیک، در دسترس است. به استثنای Profibus-DP می‌توان تمام گزینه‌ها را از روی پمپ برداشت.
- gamma/L با 5 نوع سر تغذیه (Liquid end) قابل ارائه است: PP، PVC، پلی اکریلیک / PVC، PTFE و فولاد زنگ نزن. در نتیجه عملاً این پمپ‌ها می‌توانند برای اندازه‌گیری هر مایعی به کار روند.
- حتی نرخ تغذیه سری gamma/L را می‌توان سفارش داد. ظرفیت آنها از 74/0 تا 32 لیتر بر ساعت و در فشار bar 16-2 است.
- با رنج وسیع ظرفیت، قابلیت زیاد، کنترلر پمپ و گزینه وسیع مواد سر تغذیه، عملاً می‌توان برای هر کار بردن پمپ مناسبی را انتخاب کرد که دقیقاً با نیازهای آن کاربرد بخصوص مطابقت دارد.
انتخاب جدید
هر جا که دقت اندازه‌گیری و تکرار پذیری صحیح مورد نظر باشد، gamma/L مطرح می‌شود. به همین دلیل، این سری پمپ قبلاً جایگاهی در بسیاری از بخش‌های صنعت، از جمله صنایع شیمیایی، برای اندازه‌گیری مواد شیمیایی خورنده، یافته است. دقت آن شرایط ایده آلی برای استفاده از آن در تحقیق و توسعه، سیستم‌های آزمایشی، صنایع داروسازی، غذایی و نوشیدنی، پدید می‌آورد. این پمپ همچنین برای کاربردهای مهمی نظیر تصفیه آب و پساب کاملاً مناسب است و مقابله با میکروارگانیسم‌ها برای کاربردهای بیشمار دیگری برای آن پدید می‌آورد. در واقع مرزی برای gamma/L وجود ندارد. تلفیق آن با سیستم Profibus امکان کنترل کامل فرآیند را فراهم می‌آورد.
نوشابه‌های عاری از میکروارگانیسم‌ها – پمپ‌های gamma/L مایعات تمیز کننده و ضد عفونی کننده را اندازه‌گیری می‌نماید.
سری دقیق – gamma/L جدید جزئیات gamma/L:
عملکردها، حقایق و ارقام
کنترل و قابلیت اطمینان – سیستم دوگانه اخطار اولیه و اخطار ایمنی هر گونه واقعه غیر عادی را به موقع گزارش می‌دهد.
چراغ سبز کارکرد بدون اشکال را نشان می‌دهد. تمام کارها از قبل برنامه ریزی شده‌اند. مشکلی بر سر راه اندازه‌گیری دقیق وجود ندارد.
سیستم اخطار اولیه سنسورها به موقع هر مغایرتی بین برنامه و عملکرد یا فرارسیدن زمان تعویض مایع اندازه‌گیری را اعلام می‌کنند.
قرمز علامت اخطار است. حالا باید سریعاً عمل نمود. پمپ عدم عملکرد صحیح را ثبت کرده است. پمپ به صورت خودکار خاموش می‌شود و پیغامی در مورد مشکل پیش آمده، بر روی صفحه نمایش نشان داده می‌شود.
کنترل جدید

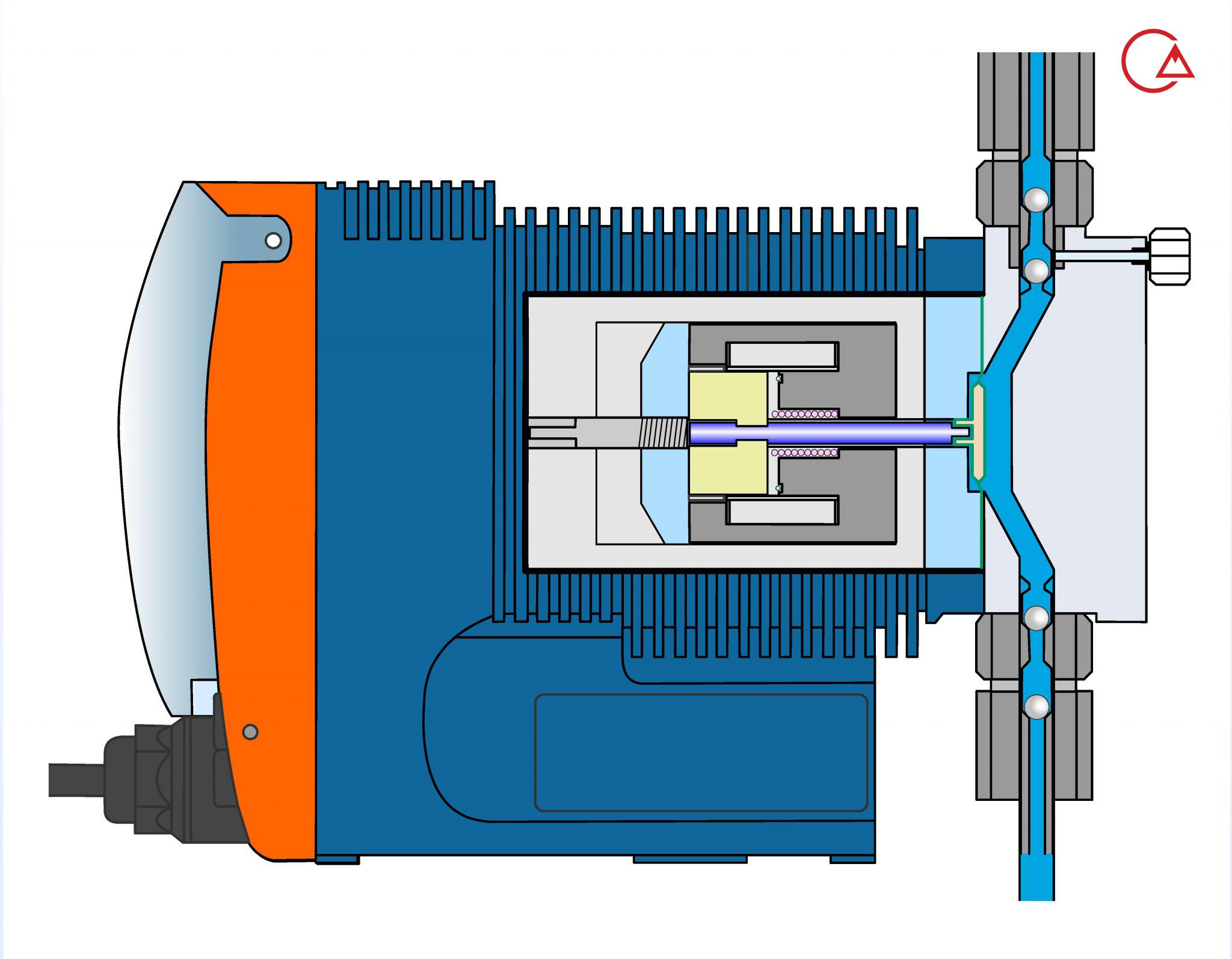

مشخصه gamma/L سیستم مواد حرکت قوی و قابل اطمینان آن است.
تنها قسمت متحرک آن القا کننده سولنوئید است که تقریباً نیازی به نگهداری ندارد.
نرخ تغذیه یا تغییر فرکانس (از 0 تا 180 بار در دقیقه) یا طول حرکت دیافراگم (از 30 تا 100% توصیه می‌شود) تنظیم می‌گردد.
اگر طول حرکت به میزان 10% ± تغییر داده شود، الکترونیک دستگاه، نیاز به کالیبراسیون مجدد را اعلام می‌نماید. دقت بهینه همچنین با نمایش اندازه‌گیری تامین می‌شود. می‌توان تعداد دفعات تغذیه نا موفق (مثلاً وقتی مایعات گازدار اندازه‌گیری می‌شوند) را بین 1 و 125 تنظیم نمود.
| نوع پمپ gamma /L | ظرفیت پمپ در حداکثر فشار | ظرفیت پمپ در فشار متوسط | فرکانس تغذیه stroke/min | ابعاد اتصالت iÆ * 0Æ | ارتفاع مکش * mWG | وزن تقریبی دستگاه PP, NP, PC, TT, SS kg | ||||
| bar | l/h | ml/ stroke | bar | l/h | ml/ stroke | |||||
| GALa 1000 GALa 1000 GALa 1000 GALa 1000 GALa 1000 GALa 1000 GALa 1000
GALa 1000 GALa 1000 GALa 1000 GALa 1000 GALa 1000 | 10 16 16 10 7 4 2
16 10 7 4 2 | 0.74 1.1 2.1 4.4 7.1 12.3 19.0
4.1 6.8 11.0 17.1 32.0 | 0.07 0.10 0.19 0.41 0.66 0.14 1.76
0.38 0.63 1.02 1.58 2.96 | 5 8 8 5 3.5 2 1
8 5 3.5 2 1 | 0.82 1.4 2.5 5.0 8.4 14.2 20.9
4.9 8.3 13.1 19.1 36.2 | 0.08 0.13 0.24 0.46 0.78 1.31 1.94
0.45 0.76 1.21 1.77 3.35
| 180 180 180 180 180 180 180
180 180 180 180 180
| 6/4 6/4 6/4 8/5 8/5 8/5 12/9
8/5 8/5 8/5 12/9 12/9 | 6 6 6 6 6 3 2
6 6 4 3 2 | 4.3-5.0 4.3-5.0 4.3-5.0 4.5-5.3 4.5-5.3 4.5-5.3 4.7-5.8
4.5-5.3 4.5-5.3 4.5-5.3 4.7-5.8 5.1-6.6
|
* ارتفاع مکش در حالتی که لوله مکش و سر تغذیه پر هستند.
سری پمپ‌های اندازه‌گیری دیافراگمی سولنوئیدی ProMinent
| ProMinent mikro g/5 | محدوده ظرفیت: تا bar40، تا ml/h 1500 |
| ProMinent Pneumados | محدوده ظرفیت: تا bar16، تا L/h 15 |
| ProMinent gamma/L | محدوده ظرفیت: تا bar16، تا L/h32 |
| ProMinent Beta | محدوده ظرفیت: تا bar16، تا L/h32 |
| ProMinent Extronic | محدوده ظرفیت: تا bar25، تا L/h60 |
| پمپ gamma/L | مشخصات الکتریکی |
| قسمت محرکه | نیروی محرکه سولنوئیدی با کنترل میکروپروسسوری |
| منبع تغذیه | V230-100، Hz 60-50 |
| توان | حداکثر W22 |
| مصرف جریان | حداکثر A8/2 (حداکثر در V230) |
تجربه ProMinent
همراهی gamma/L در سراسر دنیا
برای موفقیت تجاری، محصولات تکنیکی قابل اعتماد نظیر gamma/L فقط یک روی سکه هستند. روی دیگر سکه، پشتیبانی فنی قبل و در طول نصب، مشاوره برای کاربردهای جدید و نزدیکی به مشتریان در سراسر جهان است.
گروه ProMinent در سراسر دنیا فعال است. می‌توانید پرسنل فنی مشاور ما را در تمام بخش‌های صنعتی پیدا کنید. در هر جای دنیا می‌توانید از تجربه ما در کنترل مایعات استفاده کنید. ما خوشحال خواهیم بود که شما را از ابتدای طرح موضوع تا اتمام سیستم، از اولین تولید تا کار روزانه و احتمالاً گسترش سیستم، همراهی و مشاوره کنیم. شما می‌توانید روی متخصصینی که هدفشان موفقیت شما است و عقیده دارند که نزدیکی به مشتری به این موفقیت کمک می‌کند، حساب کنید.
ما از شما دعوت می‌کنیم تا از تجربه ما استفاده کنید. gamma/L از ProMinent، نامی است که در سراسر دنیا به معنی مشاوره مفید، سرویس سریع و محصولات قابل اطمینان می‌باشد.
تضمین کنترل دقیق فرآیند با ProMinent
همه چیز در دسترس: رنج کامل لوازم جانبی برای کاربردهای مختلف
