تعریف کدورت
ذرات معلق در آب باعث میشد که آب، ظاهر تیره و ابری مانند پیدا کند که به آن کدورت یا تیرگی میگوییم
اندازه گیری کدورت آب
- روش اندازه گیری فوتومتری است
- نور به نمونه تابیده می شود
- میزان نور عبور نیافته به شدت نور کالیبره شده دستگاه اندازه گیری میشود
اندازه گیری کدورت آب
- روش اندازه گیری فوتومتری است
- نور به نمونه تابیده می شود
- میزان نور عبور نیافته به شدت نور کالیبره شده دستگاه اندازه گیری میشود
دستگاه کدورت سنج آنلاین آب Turbidimeter جهت اندازه‌گیری مقدار کدورت بصورت آنلاین برای آب آشامیدنی، فاضلاب، آب فرآیند و کنترل کیفیت کاربرد دارد.
تاریخچه کدورت سنجی
- در گذشته سنسور اندازه گیری کدورت و یا Turbidity meter وجود نداشته
- کدورت سنجی با عبور نور یک شمع از نمونه انجام می شد
- مقایسه ذرات معلق در نمونه با محلول اسید سیلیسیک
- با پیشرفت تکنولوژی دستگاه های کدورت سنج آنلاین و پرتابل ساخته شد
- عملکرد با ایجاد نور مصنوعی و جذب نور
- سپس مقایسه با دیتای کالیبراسیون

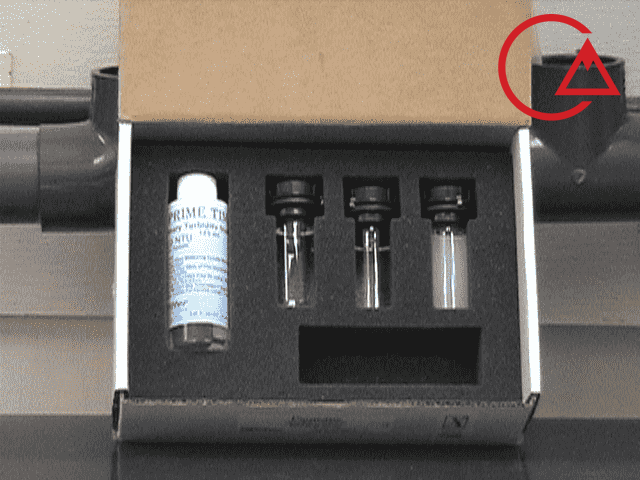

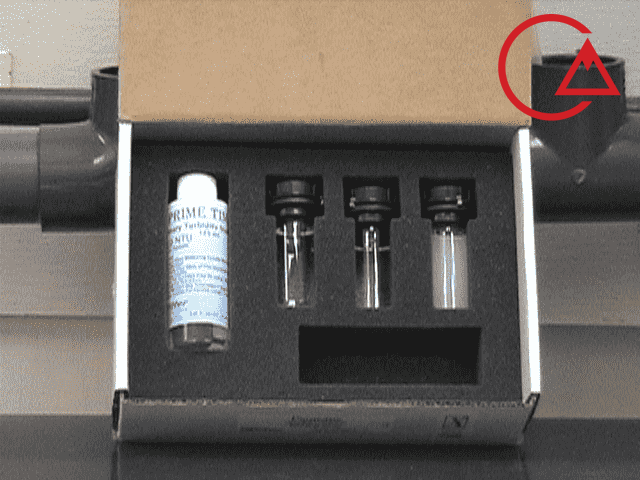

کالیبراسیون دستگاه کدورت سنج آنلاین
- کالیبراسیون دستگاه به نمونه های همراه دستگاه نیاز دارد
- تعداد نمونه سه عدد است: کدورت صفر کدورت متوسط کدورت ماکس
کدورت سنج در کدام صنایع کاربرد دارد
- تامین آب شرب از چاه ها
- تصفیه آب آشامیدنی
- تصفیه فاضلاب
- صنایع غذایی و نوشیدنی
- صنایع پتروشیمی
کدورت آب RO
- فیلتر ممبران نسبت به مقدار کدورت آب حساس است
- کدورت بالا باعث خرابی فیلتر ممبران می شود
- کدورت سنج آنلاین برای تشخیص کدورت آب استفاده میشود
- قبل از دستگاه تصفیه آب اسمزمعکوس استفاده می شود
- اگر کدورت از Set Point بشتر باشد جریان آب را قطع میکند
- همچنین آلارم و هشدار میدهد
واحد های اندازه گیری کدورت آب
- در استاندارد ISO، واحد اندازه گیری کدورت Formazine Nephelometric Unit) FNU)
- در استاندارد EPA، واحد اندازه گیری کدورت NTU ( ( Nephelometric Turbidity Unit
- واحد اندازه گیری (EBC( (European Brewery Convention

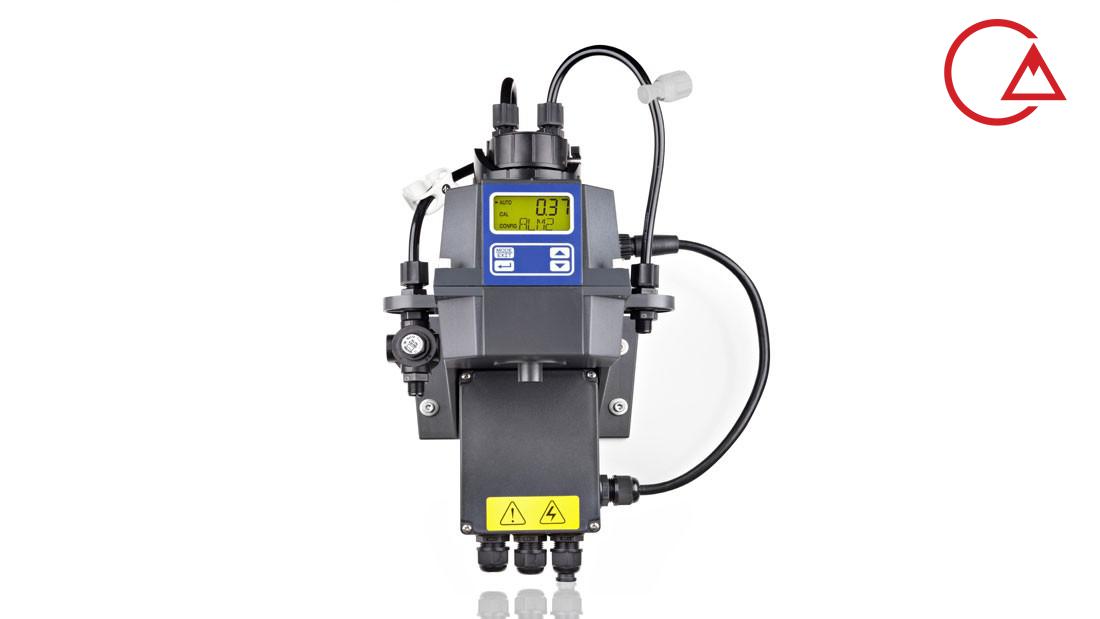

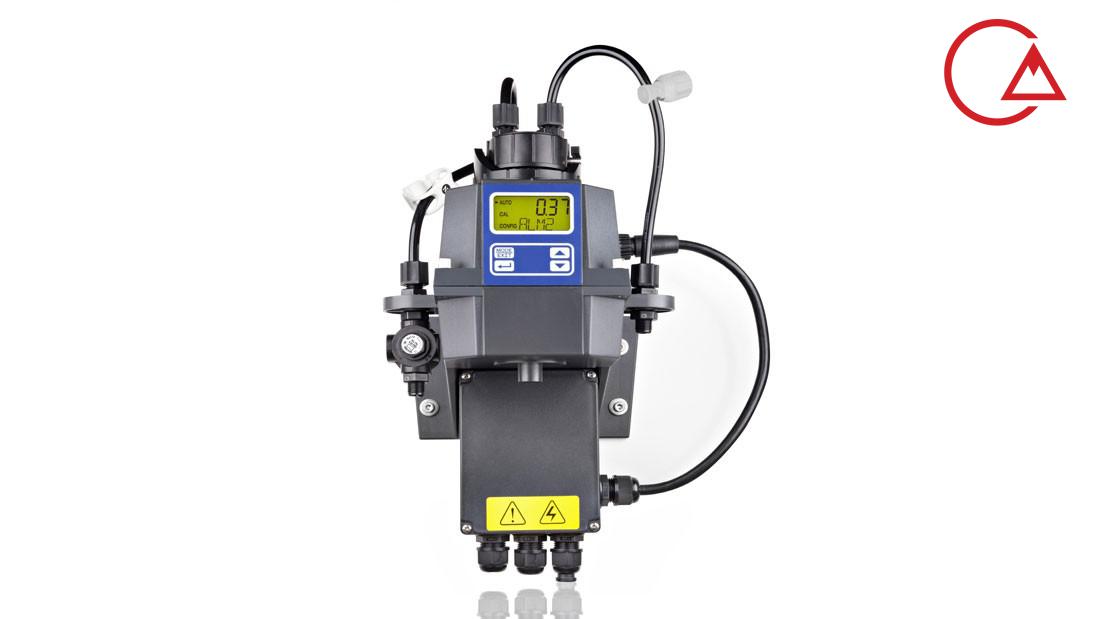

دستگاه کدورت سنج ProMinent
- سنج کدورت آب شرب و آب های صنعتی
- حذف حباب ها قبل از ورود به محفظه اندازه گیری جهت افزایش دقت
- کالیبراسیون آسان و سریع
- روش پراکندگی نور تحت زاویه ۹۰ درجه
اهمیت کدورت آب
- کاهش کدرت آب از مهمترین عوامل در سیستم توزیع آب می است
- توجه به آن باعث میشود به آب زلال دست یابیم
- آب زلال، باعث افزایش راندمان گندزدایی و افزایش اثر گندزدا ها و کاهش هزینه گندزدایی میشود
مزایای آب زلال
- افزایش راندمان گندزدایی
- افزایش اثر گندزداها
- کاهش مصرف مواد شیمیایی
- کاهش هزینه گندزدایی
مشخصات دستگاه کدروت سنج ProMinent
- محدوده اندازه‌گیری وسیع 0 – 1000 NTU
- صحت اندازه‌گیری: 0-40 NTU ± 2% 40-1000 NTU ± 5%
- دقت اندازه‌گیری: 0.0001 NTU
- گزینه شستشوی اتوماتیک محفظه نمونه‌گیری به روش اولتراسونیک
- محفظه نمونه قابل جدا شدن جهت شستشو و کالیبراسیون ساده
- زمان پاسخگویی سریع
- محدوده فشار ورودی: 700 میلی‌بار تا 8/13 بار
- محدوده جریان ورودی: 6 تا 60 لیتر بر ساعت
- دارای سیگنال‌های خروجی آنالوگ (20-4 میلی‌آمپر) و دیجیتال (RS-458)
- ست کالیبراسیون: 1000 NTU، 10.0، 0.02
- مدل DULCO Turb C
اندازه گیری قابل اعتماد خط کدورت با DULCOTEST® DULCO® توربو سی نقاط اندازه گیری
The DULCOTEST® اندازه گیری نقاط کدورت در محدوده توربو سی DULCO® با نسخه TUC 1 TUC 2 TUC 3 و TUC 4 کدورت آنلاین جمع و جور اندازه گیری نقاط هستند، متشکل از سنسور درون خطی جریان اتصالات و دستگاه اندازه گیری. مجوز دستگاه اندازه گیری مقدار نمایش داده می شود را اندازه گیری، کالیبراسیون
، انتقال مقدار اندازه گیری از طریق سیگنال 4-20 mA و نشانه حد ارزش ستیزی و گسل های دستگاه. کفتّ اندازه گیری در فعال کردن دستگاه اندازه گیری دستگاه در بای پس خط روند کار یکپارچه. واحد اندازه گیری ویژوال تماس با متوسط sampel آمده است.
نرم افزار مورد نظر است درمان آب شرب با توربو DULCO® C قادر است در تمام مراحل درمان آب خام از فیلتر اختصاصی برای اندازه گیری کدورت خوب در dispensed آب آشامیدنی مورد استفاده قرار گیرد. همچنین امکان نظارت بر کدورت آب کمی آلوده روند و اتلاف آب، آب نیز به عنوان درمان از صنعت مواد غذایی و آشامیدنی به مقدار 1000 NTU کدورت. در مقایسه با TUC 1/TUC 2، TUC 3 / TUC 4 ایستگاه های شامل اولتراسوند بر اساس عملکرد خود تمیز. این به ویژه کمک به گسترش خدمات فواصل خصوص هنگامی که با انواع آب که به صورت فیلم استفاده می شود.
اصول اندازه گیری یکسان برای اندازه گیری نور پراکنده است. پرتو نور است که به اندازه گیری کفتّ پر از نمونه آب بسیار دارد در کدورت ذرات پراکنده و نور پراکنده در گوشه راست (90 درجه) بسیار در نور (اندازه گیری Nephelometric) اندازه گیری می شود. واحد اندازه گیری برای اندازه گیری کدورت می تواند با توجه به NTU (واحد کدورت Nephelometric) یا FNU (Formazin Nephelometric واحد). روند اندازه گیری انواع TUC 1/TUC 3 (نور مادون قرمز) مربوط به سطح جهان قابل اجرا استاندارد ISO 7027 و اروپا استاندارد DIN EN 27027. روند اندازه گیری انواع TUC 2/TUC 4 (نور سفید) مربوط به ایالات متحده آمریکا استاندارد USEPA 180.1.
Technical Details
- The measuring process in types TUC 1/TUC 3 (infrared light) corresponds to the global standard ISO 7027 and the European standard DIN EN 27027.
- The measuring process in types TUC 2/TUC 4 (white light) corresponds to the US standard USEPA 180.1.
Technical Data

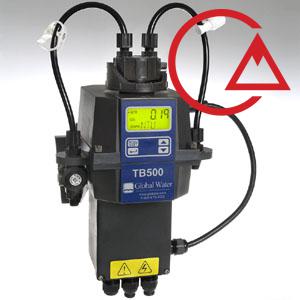

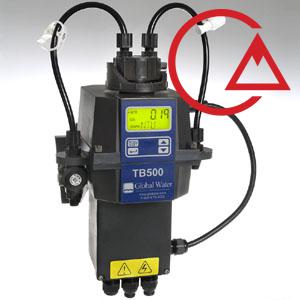

- TB500

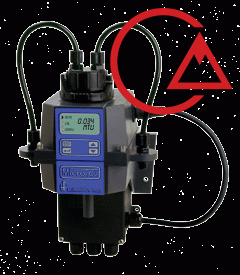

- Microtol
- Global Water
- Envco Global
- HF Scientific

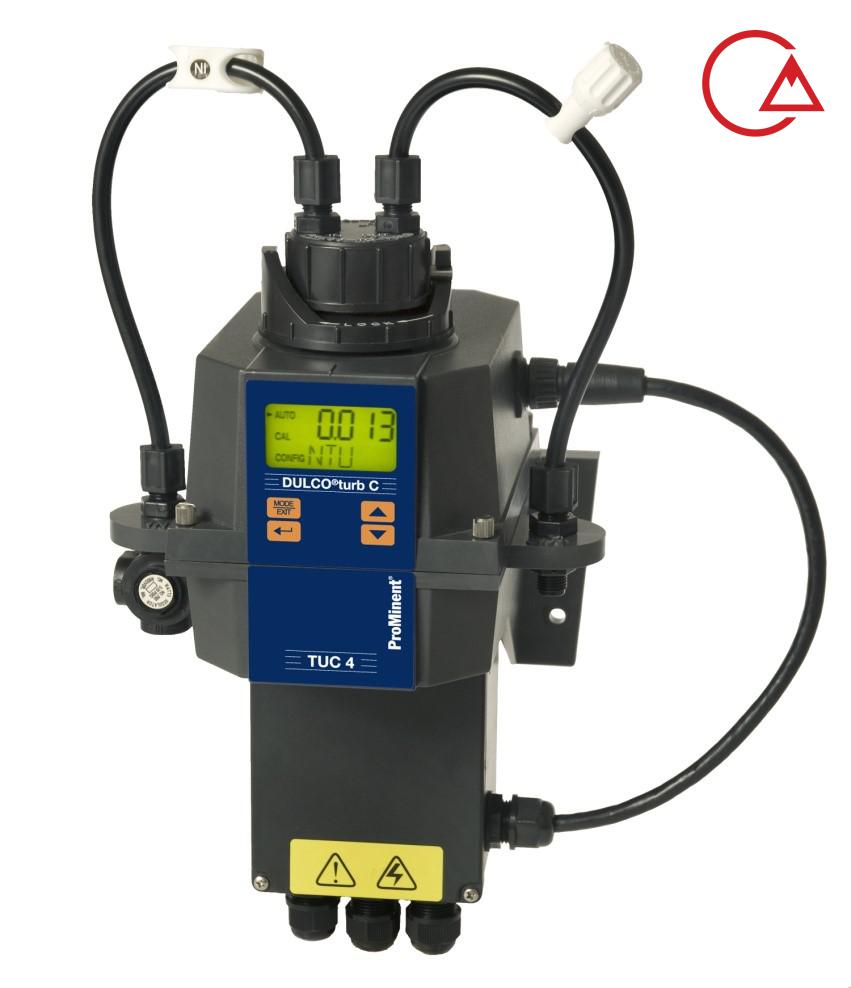

اندازه گیری آنلاین قابل اعتماد کدورت با نقاط اندازه گیری DULCOTEST® DULCO® turb C
نقاط اندازه‌گیری کدورت DULCOTEST® در محدوده تورب C DULCO® با نسخه‌های TUC 1، TUC 2، TUC 3 و TUC 4، نقاط اندازه‌گیری کدورت آنلاین فشرده‌ای هستند که از یک سنسور، اتصالات جریان داخلی و دستگاه اندازه‌گیری تشکیل شده‌اند. دستگاه اندازه‌گیری امکان نمایش مقدار اندازه‌گیری‌شده، کالیبراسیون، انتقال مقدار اندازه‌گیری‌شده از طریق یک سیگنال ۴ تا ۲۰ میلی‌آمپر و نشان دادن تخطی از مقدار حدی و خطاهای دستگاه را میدهد. کووت اندازه گیری ادغام شده در دستگاه اندازه گیری دستگاه را قادر می سازد تا در مسیر بای پس خط فرآیند کار کند. واحد اندازه گیری بصری با محیط سمپل تماسی ندارد.
کاربرد مورد نظر، تصفیه آب آشامیدنی است، با DULCO®turb C که می تواند در تمام مراحل تصفیه آب خام، از نظارت فیلتر گرفته تا اندازه گیری کدورت ریز در آب آشامیدنی توزیع شده، استفاده شود. همچنین نظارت بر کدورت آب فرآیندی و فاضلاب کمی آلوده و همچنین آب تصفیه شده از صنایع غذایی و آشامیدنی تا مقدار کدورت 1000 NTU امکان پذیر است. در مقایسه با TUC 1/TUC 2، ایستگاه های اندازه گیری TUC 3 / TUC 4 دارای عملکرد خود تمیز شوندگی مبتنی بر اولتراسوند هستند. این امر به ویژه به افزایش فواصل سرویس به ویژه در هنگام استفاده با انواع آبی که فیلم تشکیل می دهند کمک می کند.
اصل اندازه گیری با اندازه گیری های پراکندگی نور یکسان است. پرتو نوری که به داخل کووت اندازه گیری پر شده با آب نمونه تابیده می شود، روی ذرات کدورت پراکنده می شود و نور پراکنده در زوایای قائم (90 درجه) نسبت به پرتو در نور اندازه گیری می شود (اندازه گیری نفلومتری). واحد اندازه گیری برای اندازه گیری کدورت را می توان به عنوان NTU (واحد کدورت نفلومتری) یا FNU (واحد نفرومتری فورمازین) ارائه کرد. فرآیند اندازه گیری انواع TUC 1/TUC 3 (نور مادون قرمز) مطابق با استاندارد جهانی ISO 7027 و استاندارد اروپایی DIN EN 27027 است. فرآیند اندازه گیری انواع TUC 2/TUC 4 (نور سفید) مطابق با استاندارد ایالات متحده آمریکا است. USEPA 180.1.
مزایای شما
ایستگاه اندازه گیری کدورت فشرده با سنسور یکپارچه، کووت جریان و ابزار اندازه گیری باعث صرفه جویی در فضا می شود و نصب و کارکرد آن ساده است.
محدوده اندازه گیری دینامیکی بالا بین 0.02 و 1000 NTU امکان استفاده گسترده را در تمام مراحل تصفیه آب آشامیدنی فراهم می کند. همچنین برای نظارت بر فاضلاب از کارخانه های تصفیه و برای نظارت بر پارگی با فیلترها ایده آل است.
زمان پاسخ کوتاه به لطف کووت اندازه گیری با حجم کم.
اندازه‌گیری‌های پایدار طولانی‌مدت، حتی در آب آلوده، با تمیز کردن اختیاری اولتراسونیک کووت اندازه‌گیری.
کالیبراسیون سریع و ساده در محل توسط استانداردهای کالیبراسیون اختیاری، از پیش مونتاژ شده و با ثبات زمان.
