سنسور اندازه‌گیری اکسیژن محلول آب چیست؟ راهنمای کامل انتخاب، عملکرد و کاربرد DO Sensor

سنسور اندازه‌گیری اکسیژن محلول آب چیست؟

سنسور اندازه‌گیری اکسیژن محلول آب که با نام‌های سنسور DO، پراب DO، اکسیژن‌متر محلول یا Dissolved Oxygen Sensor نیز شناخته می‌شود، تجهیزی برای اندازه‌گیری مقدار اکسیژن حل‌شده در آب، پساب یا سایر سیالات آبی است. مقدار اکسیژن محلول معمولاً با واحد میلی‌گرم بر لیتر (mg/L) یا قسمت در میلیون (ppm) نمایش داده می‌شود. در برخی کاربردهای تخصصی نیز میزان اشباع اکسیژن به‌صورت درصد، یعنی درصد اشباع اکسیژن (% Saturation)، گزارش می‌شود.

اکسیژن محلول یکی از مهم‌ترین پارامترهای کیفی آب محسوب می‌شود؛ زیرا نقش مستقیمی در فعالیت میکروارگانیسم‌ها، حیات آبزیان، راندمان فرآیندهای هوازی تصفیه فاضلاب، خوردگی تجهیزات، کیفیت محصولات غذایی و عملکرد واحدهای صنعتی دارد. به همین علت، پایش پیوسته یا دوره‌ای DO در تصفیه‌خانه‌ها، استخرهای پرورش ماهی، صنایع دارویی، نیروگاه‌ها، صنایع غذایی و پروژه‌های محیط‌زیستی اهمیت بالایی دارد.

برای مثال، در تصفیه بیولوژیکی فاضلاب به روش لجن فعال، اگر اکسیژن محلول در حوض هوادهی کمتر از حد مورد نیاز باشد، باکتری‌های هوازی قادر نخواهند بود مواد آلی را به‌طور مؤثر تجزیه کنند. از طرف دیگر، هوادهی بیش از اندازه نیز مصرف برق بلوئرها را بالا برده و هزینه بهره‌برداری سیستم را افزایش می‌دهد. بنابراین، استفاده از سنسور اندازه‌گیری اکسیژن محلول آب برای کنترل دقیق هوادهی، بهینه‌سازی انرژی و تثبیت کیفیت پساب خروجی ضروری است.

اکسیژن محلول در آب چه اهمیتی دارد؟

اکسیژن می‌تواند از راه تماس آب با هوا، حرکت و تلاطم سطح آب، تزریق هوا، استفاده از اکسیژن خالص، فتوسنتز گیاهان و جلبک‌ها یا انتقال از تجهیزات هوادهی وارد آب شود. مقدار اکسیژن قابل‌حل در آب ثابت نیست و تحت تأثیر عوامل گوناگونی قرار دارد.

مهم‌ترین عوامل مؤثر بر مقدار اکسیژن محلول عبارت‌اند از:

دمای آب
فشار اتمسفر و ارتفاع از سطح دریا
شوری و میزان مواد محلول
فشار جزئی اکسیژن
میزان تلاطم و اختلاط سیال
فعالیت میکروبی و زیستی
وجود مواد آلی، روغن، جامدات معلق و آلاینده‌ها
نرخ هوادهی و راندمان دیفیوزرها

به‌طور کلی، با افزایش دمای آب، حلالیت اکسیژن کاهش می‌یابد. آب سرد ظرفیت بیشتری برای نگهداری اکسیژن دارد، در حالی که آب گرم اکسیژن کمتری در خود حل می‌کند. همچنین، در مناطق مرتفع مانند زاهدان و سایر شهرهای دارای ارتفاع قابل توجه از سطح دریا، فشار اتمسفر کمتر از سطح دریاست؛ بنابراین مقدار اشباع اکسیژن نیز کاهش پیدا می‌کند. به همین دلیل، دستگاه DO متر باید قابلیت جبران فشار محیط یا تنظیم ارتفاع محل نصب را داشته باشد.

نقش DO در فرآیندهای زیستی

در سیستم‌های هوازی تصفیه فاضلاب، میکروارگانیسم‌ها برای اکسید کردن مواد آلی و تبدیل آن‌ها به ترکیبات ساده‌تر به اکسیژن نیاز دارند. در فرآیند نیتریفیکاسیون نیز باکتری‌های نیتریفایر برای تبدیل آمونیاک به نیتریت و سپس نیترات، به اکسیژن کافی وابسته‌اند.

اگر مقدار DO پایین باشد، پیامدهای زیر محتمل است:

کاهش راندمان حذف BOD و COD
اختلال در نیتریفیکاسیون
افزایش بوی نامطبوع ناشی از شرایط بی‌هوازی
افزایش حجم لجن و افت کیفیت ته‌نشینی
رشد میکروارگانیسم‌های نامطلوب
افزایش آلاینده‌ها در پساب خروجی

اگر DO بیش از نیاز فرآیند تأمین شود نیز انرژی زیادی صرف کارکرد بلوئر، کمپرسور یا سیستم تزریق اکسیژن خواهد شد. بنابراین، کنترل DO فقط یک ابزار اندازه‌گیری نیست؛ بلکه بخشی از راهکار کاهش هزینه انرژی و پایدارسازی تصفیه‌خانه است.

واحدهای اندازه‌گیری اکسیژن محلول آب

سنسور DO بسته به مدل و نوع کنترلر، مقدار اکسیژن محلول را با چند واحد نمایش می‌دهد:

میلی‌گرم بر لیتر (mg/L)

متداول‌ترین واحد برای بیان غلظت اکسیژن محلول، میلی‌گرم بر لیتر است. در آب با چگالی نزدیک به یک، این مقدار تقریباً با ppm برابر در نظر گرفته می‌شود.

برای نمونه، اگر نمایشگر عدد 6.5 mg/L را نشان دهد، یعنی در هر لیتر آب حدود 6.5 میلی‌گرم اکسیژن حل شده است.

قسمت در میلیون (ppm)

واحد ppm در بسیاری از دستگاه‌های پرتابل و صنعتی دیده می‌شود. در محلول‌های آبی رقیق، ppm و mg/L از نظر عددی بسیار نزدیک‌اند؛ اما در سیالات با شوری یا چگالی بالا، ممکن است اختلاف‌های جزئی ایجاد شود.

درصد اشباع اکسیژن

درصد اشباع بیان می‌کند که آب نسبت به حداکثر اکسیژن قابل حل در شرایط دما، فشار و شوری مشخص، تا چه میزان اکسیژن دارد.

رابطه کلی به صورت زیر قابل بیان است:

$\text{DO Saturation (\%)} = \frac{\text{Measured DO}}{\text{DO at Saturation}} \times 100$

برای مثال، اگر مقدار اشباع اکسیژن در شرایط محیطی 8 mg/L باشد و سنسور 6 mg/L را اندازه‌گیری کند، درصد اشباع برابر با 75 درصد خواهد بود.

انواع سنسور اندازه‌گیری اکسیژن محلول آب

سنسورهای DO از نظر فناوری اندازه‌گیری به دو گروه اصلی تقسیم می‌شوند:

سنسورهای الکتروشیمیایی
سنسورهای اپتیکال یا نوری

هر کدام از این مدل‌ها مزایا، محدودیت‌ها و کاربردهای خاص خود را دارند.

سنسور DO الکتروشیمیایی

سنسورهای الکتروشیمیایی از قدیمی‌ترین و پرکاربردترین تجهیزات اندازه‌گیری اکسیژن محلول هستند. این تجهیزات با استفاده از واکنش‌های الکتروشیمیایی مقدار اکسیژن نفوذکرده از یک غشای نیمه‌تراوا را اندازه‌گیری می‌کنند.

دو نوع پرکاربرد سنسور الکتروشیمیایی عبارت‌اند از:

سنسور گالوانیک
سنسور پلاروگرافیک

سنسور اکسیژن محلول گالوانیک

در سنسور گالوانیک، آند و کاتد از فلزات متفاوت تشکیل شده‌اند و در محلول الکترولیت قرار دارند. وقتی اکسیژن از غشای سنسور عبور می‌کند، در سطح کاتد واکنش کاهش رخ می‌دهد و جریان الکتریکی تولید می‌شود. مقدار جریان تولیدشده با غلظت اکسیژن محلول متناسب است.

مزایای سنسور گالوانیک:

عدم نیاز به زمان پلاریزاسیون طولانی
مناسب برای اندازه‌گیری‌های پرتابل و سریع
ساختار نسبتاً ساده
هزینه اولیه پایین‌تر نسبت به بعضی مدل‌های اپتیکال

محدودیت‌ها:

نیاز به تعویض دوره‌ای الکترولیت و ممبران
حساسیت به آلودگی غشا
مصرف اکسیژن در نوک سنسور
افت دقت در صورت کم بودن جریان یا تلاطم سیال
نیاز به نگهداری منظم‌تر

سنسور DO پلاروگرافیک

سنسور پلاروگرافیک از نظر ساختار شبیه مدل گالوانیک است، اما برای انجام واکنش الکتروشیمیایی به ولتاژ خارجی نیاز دارد. پس از روشن‌شدن دستگاه، سنسور باید برای مدت مشخصی پلاریزه شود تا به وضعیت پایدار برسد.

مزایای سنسور پلاروگرافیک:

دقت مناسب در کاربردهای صنعتی
سابقه طولانی در آزمایشگاه‌ها و تصفیه‌خانه‌ها
امکان استفاده در دامنه‌های مختلف اندازه‌گیری

معایب سنسور پلاروگرافیک:

نیاز به زمان آماده‌سازی یا پلاریزاسیون
حساسیت به وضعیت ممبران و الکترولیت
نیاز به سرویس دوره‌ای
تأثیرپذیری از جریان و سرعت سیال در برخی شرایط

سنسورهای الکتروشیمیایی همچنان گزینه‌ای اقتصادی و قابل اعتماد در بسیاری از پروژه‌ها هستند؛ اما برای فرآیندهای حساس، نصب دائم و محیط‌های دارای آلودگی یا دسترسی دشوار، سنسورهای اپتیکال معمولاً انتخاب بهتری محسوب می‌شوند.

سنسور اکسیژن محلول اپتیکال یا نوری

سنسور اکسیژن محلول اپتیکال که با نام Optical DO Sensor یا لومینسانس DO Sensor نیز شناخته می‌شود، بر پایه پدیده خاموشی لومینسانس کار می‌کند. در این فناوری، یک لایه حساس به اکسیژن روی کلاهک یا نوک سنسور قرار دارد. نور تابیده‌شده به این لایه، باعث ایجاد سیگنال نوری می‌شود و اکسیژن موجود در محیط شدت یا زمان بازتاب این سیگنال را تغییر می‌دهد.

کنترلر با تحلیل این تغییرات، مقدار اکسیژن محلول را محاسبه می‌کند. برخلاف سنسورهای الکتروشیمیایی، سنسور اپتیکال معمولاً اکسیژن را مصرف نمی‌کند و وابستگی کمتری به سرعت جریان آب دارد.

مزایای سنسور DO اپتیکال

نیاز کمتر به تعمیرات و نگهداری
عدم نیاز به تعویض الکترولیت
عدم مصرف اکسیژن در هنگام اندازه‌گیری
پایداری بهتر در اندازه‌گیری‌های بلندمدت
عملکرد مناسب در آب راکد یا جریان کم
مناسب برای نصب آنلاین در تصفیه‌خانه
زمان پاسخ مناسب و دقت بالا
کاهش نیاز به کالیبراسیون مکرر در بسیاری از مدل‌ها

محدودیت‌های سنسور اپتیکال

قیمت خرید اولیه بالاتر
نیاز به تعویض دوره‌ای کلاهک سنسور
حساسیت نسبی به خراش، رسوب و پوشش زیستی روی سطح اپتیکال
وابستگی عملکرد به کیفیت قطعات و فناوری سازنده

با وجود هزینه اولیه بیشتر، در پروژه‌هایی که هزینه نگهداری، دسترسی دشوار، پایداری اندازه‌گیری و قابلیت اطمینان اهمیت دارد، سنسورهای اپتیکال می‌توانند در بلندمدت اقتصادی‌تر باشند.

مقایسه سنسور DO اپتیکال و الکتروشیمیایی

ویژگی	سنسور الکتروشیمیایی	سنسور اپتیکال
اصل اندازه‌گیری	واکنش الکتروشیمیایی	خاموشی لومینسانس
مصرف اکسیژن	دارد	ندارد
نیاز به الکترولیت	دارد	ندارد
ممبران	نیازمند سرویس	معمولاً ندارد
نیاز به جریان سیال	بیشتر	کمتر
نگهداری	نسبتاً زیاد	کمتر
هزینه اولیه	پایین‌تر	بالاتر
پایداری بلندمدت	متوسط	بالا
کاربرد مناسب	آزمایشگاهی و اقتصادی	آنلاین، صنعتی و پیوسته

انتخاب میان این دو مدل باید بر اساس نوع سیال، بودجه، دقت مورد نیاز، شرایط نصب، تعداد نقاط اندازه‌گیری و توان تیم بهره‌برداری برای انجام سرویس دوره‌ای انجام شود.

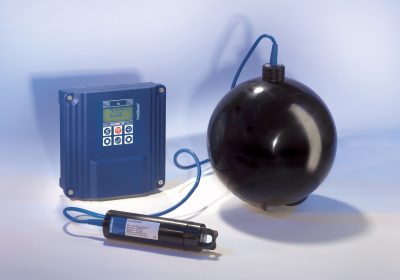

اجزای اصلی سیستم اندازه‌گیری اکسیژن محلول

یک سیستم صنعتی اندازه‌گیری DO معمولاً تنها شامل پراب نیست و از اجزای زیر تشکیل می‌شود:

پراب یا سنسور DO

این بخش مستقیماً با آب یا پساب در تماس است و مقدار اکسیژن محلول را اندازه‌گیری می‌کند. جنس بدنه سنسور باید متناسب با محیط باشد؛ برای نمونه، در محیط‌های خورنده ممکن است بدنه‌های مقاوم از جنس استنلس استیل، PVC، CPVC، PVDF یا مواد پلیمری مهندسی‌شده انتخاب شوند.

ترانسمیتر یا کنترلر DO

ترانسمیتر سیگنال سنسور را دریافت، پردازش و روی نمایشگر نشان می‌دهد. مدل‌های صنعتی می‌توانند خروجی‌هایی مانند موارد زیر داشته باشند:

خروجی آنالوگ 4 تا 20 میلی‌آمپر
خروجی 0 تا 10 ولت
رله آلارم
رله کنترل
Modbus RTU
Profibus یا Ethernet صنعتی
اتصال به PLC، SCADA یا DCS

هولدر و سیستم نصب

پراب DO ممکن است به‌صورت غوطه‌ور در مخزن، نصب در کانال، نصب روی دیواره حوض، نصب در خط لوله یا داخل فلوسل استفاده شود. انتخاب روش نصب باید دسترسی برای شست‌وشو، کالیبراسیون و تعویض قطعات مصرفی را آسان کند.

سیستم تمیزکننده

در فاضلاب‌های صنعتی، حوضچه‌های هوادهی و محیط‌های دارای روغن، لجن یا رشد بیولوژیکی، سطح سنسور به‌مرور آلوده می‌شود. برخی مدل‌های حرفه‌ای دارای سیستم تمیزکاری خودکار با هوای فشرده، آب یا برس مکانیکی هستند. این سیستم‌ها از ایجاد خطا و کاهش دقت اندازه‌گیری جلوگیری می‌کنند.

کاربرد سنسور اکسیژن محلول در تصفیه آب و فاضلاب

کنترل هوادهی در تصفیه فاضلاب

مهم‌ترین کاربرد سنسور DO در حوض هوادهی تصفیه‌خانه‌های فاضلاب شهری و صنعتی است. کنترلر می‌تواند مقدار DO را به PLC ارسال کند و PLC نیز بر اساس نقطه تنظیم، دور بلوئر را از طریق اینورتر تنظیم کند.

برای نمونه، اگر مقدار DO از نقطه تنظیم پایین‌تر باشد، سرعت بلوئر افزایش می‌یابد و هوای بیشتری به حوض تزریق می‌شود. در مقابل، با افزایش DO بیش از مقدار مطلوب، دور بلوئر کاهش می‌یابد. این روش به‌طور قابل توجهی مصرف انرژی هوادهی را کاهش می‌دهد.

پرورش ماهی و آبزیان

در استخرهای پرورش ماهی، میگو و سایر آبزیان، افت اکسیژن محلول می‌تواند به استرس، کاهش رشد، بیماری و حتی تلفات گسترده منجر شود. سنسور DO آنلاین امکان فعال‌سازی خودکار هواده‌ها، پدل ویل‌ها یا سیستم‌های تزریق اکسیژن را فراهم می‌کند.

در این کاربرد، علاوه بر مقدار DO، دمای آب نیز اهمیت زیادی دارد؛ زیرا افزایش دما هم نیاز اکسیژنی آبزیان را بالا می‌برد و هم حلالیت اکسیژن را کم می‌کند.

صنایع غذایی و نوشیدنی

در صنایع نوشیدنی، آب معدنی، تولید آبمیوه، آبجوسازی، لبنیات و فرآیندهای بسته‌بندی، کنترل اکسیژن محلول می‌تواند برای حفظ کیفیت، جلوگیری از اکسیداسیون و افزایش ماندگاری محصول ضروری باشد. در برخی محصولات، وجود اکسیژن زیاد باعث تغییر طعم، رنگ یا تخریب مواد حساس می‌شود.

صنایع دارویی و بیوتکنولوژی

در بیوراکتورها و فرآیندهای تخمیر، مقدار اکسیژن محلول یک پارامتر حیاتی برای رشد سلول‌ها و میکروارگانیسم‌ها است. سنسورهای مورد استفاده در این صنایع باید از دقت بالا، قابلیت استریل‌سازی، سازگاری با CIP و SIP و متریال بهداشتی برخوردار باشند.

نیروگاه‌ها و بویلرها

در سیستم‌های آب تغذیه بویلر و کندانس، وجود اکسیژن محلول می‌تواند باعث خوردگی شدید تجهیزات، خطوط انتقال و لوله‌های بویلر شود. در این کاربرد، سنسورهای بسیار دقیق برای اندازه‌گیری مقادیر پایین اکسیژن، گاهی در محدوده میکروگرم بر لیتر، مورد نیاز هستند.

پایش کیفیت منابع آب

سازمان‌های محیط‌زیستی، آزمایشگاه‌ها و بهره‌برداران منابع آب از DO متر برای ارزیابی کیفیت رودخانه‌ها، دریاچه‌ها، سدها، چاه‌ها و تالاب‌ها استفاده می‌کنند. افت DO می‌تواند نشانه ورود آلودگی آلی، رشد بیش از حد جلبک‌ها، کاهش جریان آب یا اختلال در تعادل اکولوژیک باشد.

مقدار مناسب اکسیژن محلول در حوض هوادهی چقدر است؟

مقدار مناسب DO به نوع فرآیند، بار آلودگی، دمای فاضلاب، طراحی حوض و هدف تصفیه وابسته است. با این حال، در بسیاری از سیستم‌های لجن فعال، محدوده‌ای در حدود 1.5 تا 3 mg/L برای بخش هوادهی در نظر گرفته می‌شود.

مقدار کمتر از 1 mg/L ممکن است راندمان فعالیت میکروارگانیسم‌های هوازی را کاهش دهد. در مقابل، نگه‌داشتن DO در مقادیر بسیار بالا، مثلاً 4 یا 5 mg/L، در اغلب سیستم‌ها ضرورتی ندارد و فقط باعث افزایش هزینه برق می‌شود؛ مگر اینکه فرآیند یا بارگذاری خاصی چنین شرایطی را ایجاب کند.

برای فرآیند نیتریفیکاسیون، معمولاً نیاز اکسیژن بالاتر و کنترل دقیق‌تری وجود دارد. تعیین Set Point مناسب باید با توجه به آزمایش‌های بهره‌برداری، طراحی تصفیه‌خانه، آنالیز پساب و مشاوره متخصص فرآیند انجام شود.

کالیبراسیون سنسور اکسیژن محلول آب

کالیبراسیون سنسور DO برای حفظ دقت اندازه‌گیری ضروری است. روش کالیبراسیون به نوع سنسور، سازنده و شرایط فرآیند وابسته است؛ اما رایج‌ترین روش‌ها شامل کالیبراسیون در هوا و کالیبراسیون نقطه صفر هستند.

کالیبراسیون در هوای اشباع از رطوبت

در این روش، نوک سنسور در هوای مرطوب و اشباع قرار می‌گیرد، نه در آب مقطر. دستگاه با استفاده از دمای محیط و فشار اتمسفر، مقدار اشباع اکسیژن را محاسبه کرده و سنسور را تنظیم می‌کند.

باید دقت شود که سطح سنسور کاملاً تمیز باشد و قطرات آب اضافی روی آن باقی نماند؛ زیرا قطرات می‌توانند پاسخ سنسور را تغییر دهند.

کالیبراسیون نقطه صفر

برای بررسی مقدار صفر DO، از محلولی مانند سدیم سولفیت استفاده می‌شود که اکسیژن محلول را حذف می‌کند. این روش به‌ویژه در کاربردهای دقیق و حساس می‌تواند برای اطمینان از عملکرد سنسور مفید باشد.

جبران‌سازی دما و فشار

از آنجا که دما و فشار اتمسفر بر میزان حلالیت اکسیژن اثر دارند، سنسور مناسب باید قابلیت Temperature Compensation داشته باشد. همچنین، در مناطق مرتفع لازم است فشار بارومتریک یا ارتفاع محل به‌درستی در کنترلر وارد شود.

در صورت وجود شوری بالا، مانند آب دریا، آب شور یا پساب‌های صنعتی خاص، وارد کردن ضریب شوری نیز برای اصلاح مقدار DO اهمیت دارد.

نگهداری و شست‌وشوی سنسور DO

حتی بهترین سنسور اکسیژن محلول نیز در صورت نگهداری نامناسب، دچار خطا خواهد شد. رسوب، چربی، جلبک، رشد بیولوژیکی، روغن، مواد معلق و مواد شیمیایی می‌توانند سطح فعال پراب را آلوده کنند.

مهم‌ترین نکات نگهداری سنسور DO عبارت‌اند از:

بررسی دوره‌ای تمیزی نوک سنسور
شست‌وشو با آب تمیز و دستمال نرم
خودداری از استفاده از برس زبر روی کلاهک اپتیکال
کنترل سالم بودن ممبران در سنسورهای الکتروشیمیایی
تعویض به‌موقع الکترولیت در مدل‌های نیازمند الکترولیت
بررسی کابل، کانکتور و آب‌بندی اتصالات
انجام کالیبراسیون طبق دستورالعمل سازنده
ثبت تاریخ سرویس، کالیبراسیون و تعویض قطعات مصرفی
محافظت از سنسور در برابر ضربه و تماس مستقیم با ذرات درشت

در سیستم‌های فاضلابی، استفاده از هولدر مناسب و نصب سنسور در محل دارای اختلاط کافی اهمیت زیادی دارد. نصب سنسور در نقاط مرده، محل تجمع لجن یا ناحیه‌ای با حباب‌های بسیار زیاد، می‌تواند اندازه‌گیری را غیرواقعی کند.

عوامل ایجاد خطا در اندازه‌گیری اکسیژن محلول

خطای سنسور DO همیشه ناشی از خرابی دستگاه نیست. شرایط فرآیند و نصب نامناسب نیز می‌توانند باعث نمایش مقدار غیرواقعی شوند.

آلودگی سطح سنسور

تشکیل بیوفیلم، چربی، رسوبات معدنی یا لجن روی سنسور انتقال اکسیژن به سطح اندازه‌گیری را مختل می‌کند. نتیجه این وضعیت، پاسخ کند یا نمایش مقدار کمتر از واقع است.

حباب‌های هوا

وجود حباب‌های بزرگ روی سطح سنسور ممکن است باعث نمایش DO بالاتر از مقدار واقعی آب شود. محل نصب باید به‌گونه‌ای انتخاب شود که حباب‌ها به‌طور دائم روی پراب جمع نشوند.

جریان بسیار کم در سنسورهای الکتروشیمیایی

برخی سنسورهای الکتروشیمیایی برای اندازه‌گیری دقیق نیازمند سرعت جریان مشخص یا هم‌زدن نمونه هستند. در آب راکد، اکسیژن اطراف ممبران مصرف می‌شود و عدد اندازه‌گیری‌شده ممکن است کمتر از مقدار واقعی باشد.

دمای غیرعادی یا تغییرات سریع دما

اگر جبران‌سازی دما به‌درستی انجام نشود، تغییرات دمایی باعث خطای قابل توجه در DO می‌شود. استفاده از سنسور دارای دماسنج داخلی، دقت سیستم را افزایش می‌دهد.

فشار و ارتفاع

در مکان‌های مرتفع، اشباع اکسیژن پایین‌تر است. نادیده‌گرفتن فشار محیط یا ارتفاع محل نصب می‌تواند در کالیبراسیون و تفسیر درصد اشباع خطا ایجاد کند.

مواد شیمیایی و خورندگی

برخی حلال‌ها، مواد اکسیدکننده قوی، سولفیدها، روغن‌ها و مواد شیمیایی خاص ممکن است به ممبران، الکترولیت یا کلاهک سنسور آسیب برسانند. پیش از خرید، سازگاری شیمیایی تجهیزات باید با ترکیب سیال بررسی شود.

راهنمای انتخاب سنسور اندازه‌گیری اکسیژن محلول آب

برای انتخاب سنسور DO مناسب، فقط توجه به قیمت کافی نیست. تجهیز انتخابی باید با فرآیند، شرایط نصب و نیاز کنترلی مجموعه سازگار باشد.

نوع کاربرد

ابتدا باید مشخص شود سنسور برای چه محیطی مورد استفاده قرار می‌گیرد:

حوض هوادهی تصفیه فاضلاب
خروجی تصفیه‌خانه
استخر پرورش ماهی
آزمایشگاه
خط تولید صنایع غذایی
بیوراکتور
بویلر و آب تغذیه
منابع آب طبیعی
آب شور یا آب دریا

هر کاربرد، محدوده اندازه‌گیری، جنس بدنه، دقت و نوع نصب متفاوتی نیاز دارد.

روش اندازه‌گیری

برای پروژه‌های اقتصادی یا اندازه‌گیری دستی، مدل الکتروشیمیایی می‌تواند مناسب باشد. اما برای پایش مداوم، نصب در فاضلاب، دسترسی محدود و کاهش سرویس‌های دوره‌ای، سنسور اپتیکال معمولاً انتخاب حرفه‌ای‌تری است.

محدوده اندازه‌گیری و دقت

باید محدوده کاری سنسور با فرآیند تناسب داشته باشد. برای حوض هوادهی، بازه معمول 0 تا 20 mg/L اغلب کافی است؛ اما برای نیروگاه‌ها یا صنایع بسیار حساس، ممکن است اندازه‌گیری اکسیژن در محدوده‌های بسیار پایین مورد نیاز باشد.

خروجی سیگنال و ارتباطات صنعتی

اگر قرار است سنسور به PLC یا سیستم مانیتورینگ متصل شود، نوع خروجی اهمیت دارد. خروجی 4 تا 20 میلی‌آمپر یکی از متداول‌ترین گزینه‌هاست. برای پروژه‌های اتوماسیون پیشرفته، Modbus RTU یا پروتکل‌های شبکه صنعتی مزیت بیشتری دارند.

درجه حفاظت و متریال

برای محیط‌های مرطوب، فضای باز یا محیط صنعتی، درجه حفاظت IP مناسب ضروری است. همچنین باید مقاومت شیمیایی بدنه، کابل و اتصالات در برابر پساب، مواد اسیدی، قلیایی یا خورنده بررسی شود.

قابلیت تمیزکاری خودکار

در فاضلاب صنعتی و محیط‌های مستعد رسوب یا رشد بیولوژیکی، سنسور دارای سیستم Air Cleaning یا برس اتوماتیک هزینه نگهداری را کاهش می‌دهد و پایداری داده‌ها را افزایش می‌دهد.

دسترسی به قطعات و خدمات

ممبران، الکترولیت، کلاهک اپتیکال، کابل، اورینگ و خدمات کالیبراسیون باید در دسترس باشند. خرید تجهیزی که قطعات مصرفی آن به‌سختی تأمین می‌شود، در آینده هزینه و توقف عملیاتی ایجاد می‌کند.

تفاوت DO متر پرتابل و سنسور DO آنلاین

DO متر پرتابل برای اندازه‌گیری دستی، نمونه‌برداری میدانی، کنترل آزمایشگاهی و بررسی دوره‌ای مناسب است. این مدل‌ها معمولاً باتری‌خور، سبک و قابل حمل هستند.

در مقابل، سنسور DO آنلاین به‌صورت دائم در مخزن، کانال یا خط لوله نصب می‌شود و داده‌ها را پیوسته به نمایشگر، PLC یا SCADA ارسال می‌کند. این نوع سیستم برای کنترل فرآیند، هشداردهی، ثبت داده و کنترل خودکار تجهیزات هوادهی کاربرد دارد.

انتخاب میان این دو به هدف پروژه وابسته است. اگر فقط چند بار در روز نیاز به اندازه‌گیری باشد، مدل پرتابل می‌تواند کافی باشد. اما برای کنترل لحظه‌ای اکسیژن در حوض هوادهی یا استخر پرورش آبزیان، سنسور آنلاین ضروری‌تر است.

ارتباط سنسور DO با سیستم هوادهی تصفیه‌خانه

یکی از مؤثرترین روش‌های کاهش مصرف انرژی در تصفیه فاضلاب، استفاده از کنترل حلقه‌بسته بر اساس سنسور DO است. در این ساختار، سنسور مقدار واقعی اکسیژن محلول را اندازه‌گیری می‌کند، کنترلر یا PLC آن را با نقطه تنظیم مقایسه می‌کند و سپس فرمان لازم برای افزایش یا کاهش هوادهی را صادر می‌کند.

این فرمان می‌تواند به تجهیزات زیر ارسال شود:

اینورتر بلوئر
دمپر هوای ورودی
شیر کنترلی هوا
ولو برقی
سیستم تزریق اکسیژن خالص
هواده‌های سطحی
پمپ‌های سیرکولاسیون

مزایای کنترل هوادهی بر اساس DO شامل کاهش مصرف برق، جلوگیری از کمبود اکسیژن، افزایش پایداری فرآیند، کاهش استهلاک بلوئرها و بهبود کیفیت پساب خروجی است.

البته برای کنترل بهینه، DO نباید تنها پارامتر مورد توجه باشد. در تصفیه‌خانه‌های پیشرفته می‌توان داده‌های آمونیاک، نیترات، ORP، pH، دبی ورودی و بار آلودگی را نیز در منطق کنترلی دخالت داد.

پرسش‌های متداول درباره سنسور اکسیژن محلول آب

سنسور DO چه چیزی را اندازه‌گیری می‌کند؟

سنسور DO مقدار اکسیژن حل‌شده در آب یا فاضلاب را اندازه‌گیری می‌کند و نتیجه را معمولاً به‌صورت mg/L، ppm یا درصد اشباع نمایش می‌دهد.

بهترین مقدار DO در حوض هوادهی چقدر است؟

در بسیاری از تصفیه‌خانه‌ها مقدار 1.5 تا 3 mg/L مناسب است، اما مقدار دقیق باید بر اساس طراحی فرآیند، نوع فاضلاب، بار آلودگی و هدف تصفیه تعیین شود.

سنسور DO اپتیکال بهتر است یا الکتروشیمیایی؟

برای نصب آنلاین و کاربرد صنعتی طولانی‌مدت، سنسور اپتیکال به علت نگهداری کمتر و پایداری بیشتر اغلب گزینه مناسب‌تری است. مدل الکتروشیمیایی نیز برای کاربردهای اقتصادی و پرتابل انتخاب قابل قبولی است.

آیا سنسور DO نیاز به کالیبراسیون دارد؟

بله. هرچند دفعات کالیبراسیون در مدل‌های مختلف متفاوت است، برای حفظ دقت باید کالیبراسیون طبق دستورالعمل سازنده و شرایط فرآیند انجام شود.

چرا سنسور DO عدد اشتباه نشان می‌دهد؟

آلودگی سطح سنسور، خرابی ممبران، پایان عمر کلاهک اپتیکال، حباب هوا، نصب در محل نامناسب، خطای کالیبراسیون، تغییر دما و فشار و آسیب کابل از دلایل رایج خطا هستند.

آیا می‌توان سنسور DO را در فاضلاب صنعتی نصب کرد؟

بله، اما باید سنسور با متریال مقاوم، درجه حفاظت مناسب، سیستم تمیزکاری و هولدر مناسب انتخاب شود. بررسی ترکیبات شیمیایی فاضلاب پیش از انتخاب تجهیز ضروری است.

جمع‌بندی

سنسور اندازه‌گیری اکسیژن محلول آب یکی از تجهیزات کلیدی در کنترل کیفیت آب، تصفیه فاضلاب، پرورش آبزیان، صنایع غذایی، دارویی، نیروگاهی و پایش محیط‌زیست است. این سنسور با اندازه‌گیری مقدار DO، امکان تصمیم‌گیری دقیق برای هوادهی، کنترل فرآیندهای بیولوژیکی، کاهش مصرف انرژی و جلوگیری از افت کیفیت آب یا پساب را فراهم می‌کند.

در انتخاب سنسور DO باید به نوع فناوری اندازه‌گیری، دقت، محدوده کاری، قابلیت جبران دما و فشار، نوع خروجی، جنس بدنه، شرایط فرآیند، روش نصب، نیاز به تمیزکاری خودکار و دسترسی به قطعات مصرفی توجه شود. سنسورهای الکتروشیمیایی گزینه‌ای اقتصادی و شناخته‌شده هستند، اما سنسورهای اپتیکال در بسیاری از کاربردهای صنعتی مدرن به دلیل نگهداری کمتر، پایداری بیشتر و عملکرد بهتر در شرایط جریان کم، مزیت قابل توجهی دارند.

استفاده صحیح از سنسور اکسیژن محلول، کالیبراسیون منظم، نصب در محل مناسب و اتصال آن به سیستم کنترل هوادهی می‌تواند عملکرد تصفیه‌خانه را به‌صورت محسوسی بهبود دهد و هزینه‌های بهره‌برداری را کاهش دهد.
