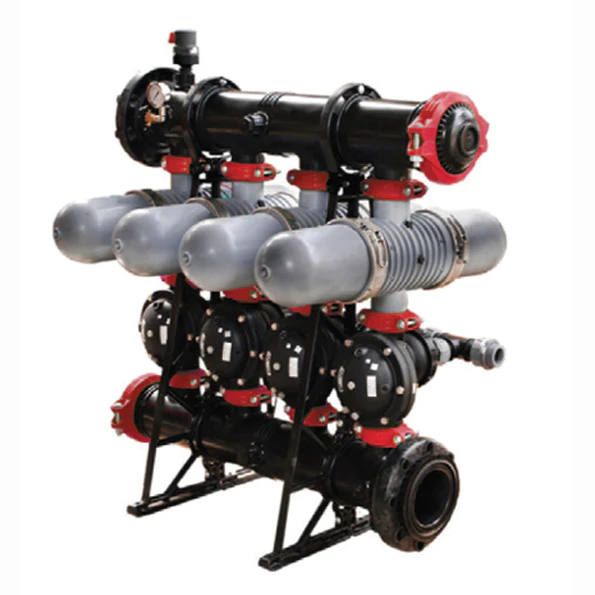

فیلتر دیسکی

فیلتر سه بعدی

  • فیلتراسیون با یک دیسک فیلتر سه بعدی عمقی است
  • و آن را تبدیل به موثرترین فیلتر برای آبهای سطحی و آب حاوی آلاینده های آلی می کند.
  • به لطف  طراحی خاص شیارهای دیسک و ساختار ستون فقرات فیلترهای دیسکی بالاترین راندمان فیلتراسیون را در صنعت ارائه میدهند.
  • 3 برابر بیشتر از سایر دستگاهها ذرات خاک در آن متوقف می شوند .

  محافظت برتر در هر بعد

  • کارشناسان سیستم آبیاری ما در سطح جهان، می دانند آنچه لازم است برای  جلوگیری از گرفتگی، اطمینان از یکنواختی پخش آب و محافظت از سیستم آبیاری را چگونه مدیریت نمایند.

در سیستم های فیلتر دیسکی ما :

  • حذف خاک بهتر صورت میگیرد و متوقف می شود 3 بار ذرات خاک بیش از رقبا ازآب گرفته می شود و این به لطف طراحی منحصر به فرد از شیار و فیلتر دیسکی است.
  • فیلتر دیسکی باعث میشود که کمتر گرفتگی صورت بگیرد و آبیاری بهتر و یکنواختی انجام شود.
  • ساخته شده با قطعات متحرک کمتر و مواد ضد خوردگی برای کاربری مداوم در شرایط سخت مناسب است.
  • طراحی مدولار انعطاف پذیری و توانایی گسترش فراهم می کند. نصب و راه اندازی آن آسان تر با رد پای کوچکتر است. حفظ آب و انرژی به دلیل کوتاه و موثر  بودن فرآیند شستشوی معکوس.
  • دو برآمدگی مختلف برای طراحی دقیق از منطقه فیلتراسیون و  چرخه شستشو
  • خدمات و پشتیبانی بی نظیر برای هزاران سیستم فروخته شده  در سراسر جهان و بهترین پشتیبانی در زمینه کشاورزی و فنی

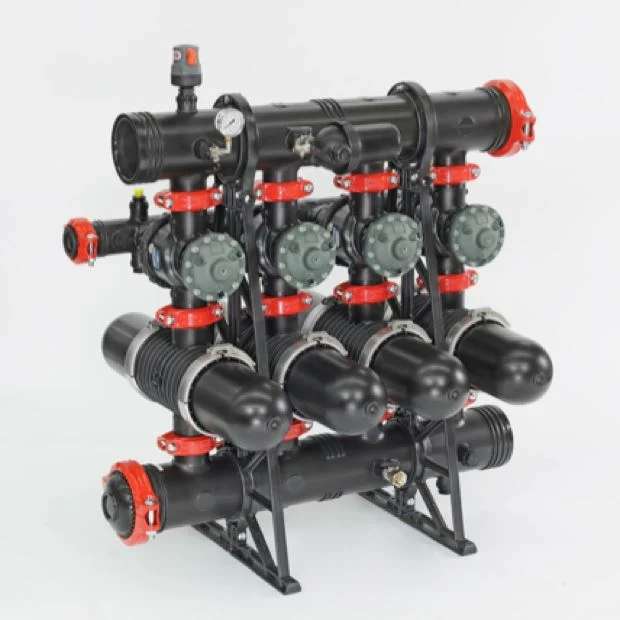

عملکرد و نگهداری فیلتر دیسکی

  • نگهداری به موقع فیلترهای دیسک اتوماتیک برای جلوگیری از گرفتگی یا گرفتگی جزئی که می تواند بر طول عمر سیستم ، یکنواختی محصول و ROI تأثیر بگذارد بسیار مهم است.
  • با تشکر از مجموعه فیلم های “نحوه انجام” برای تعمیر و نگهداری خودکار فیلتر دیسک، اکنون می توانید راهنمای آسان برای انجام تعمیر و نگهداری منظم و حل مسائل متداول را مشاهده کنید.

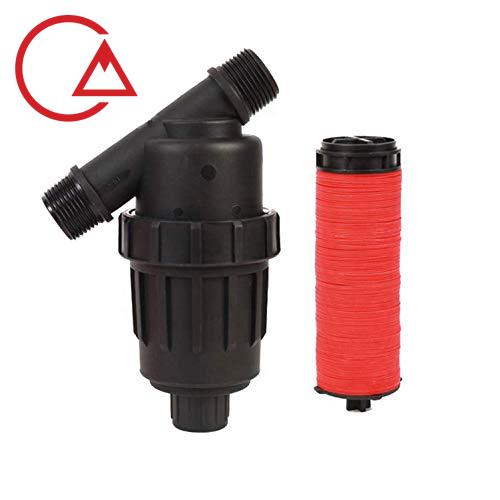

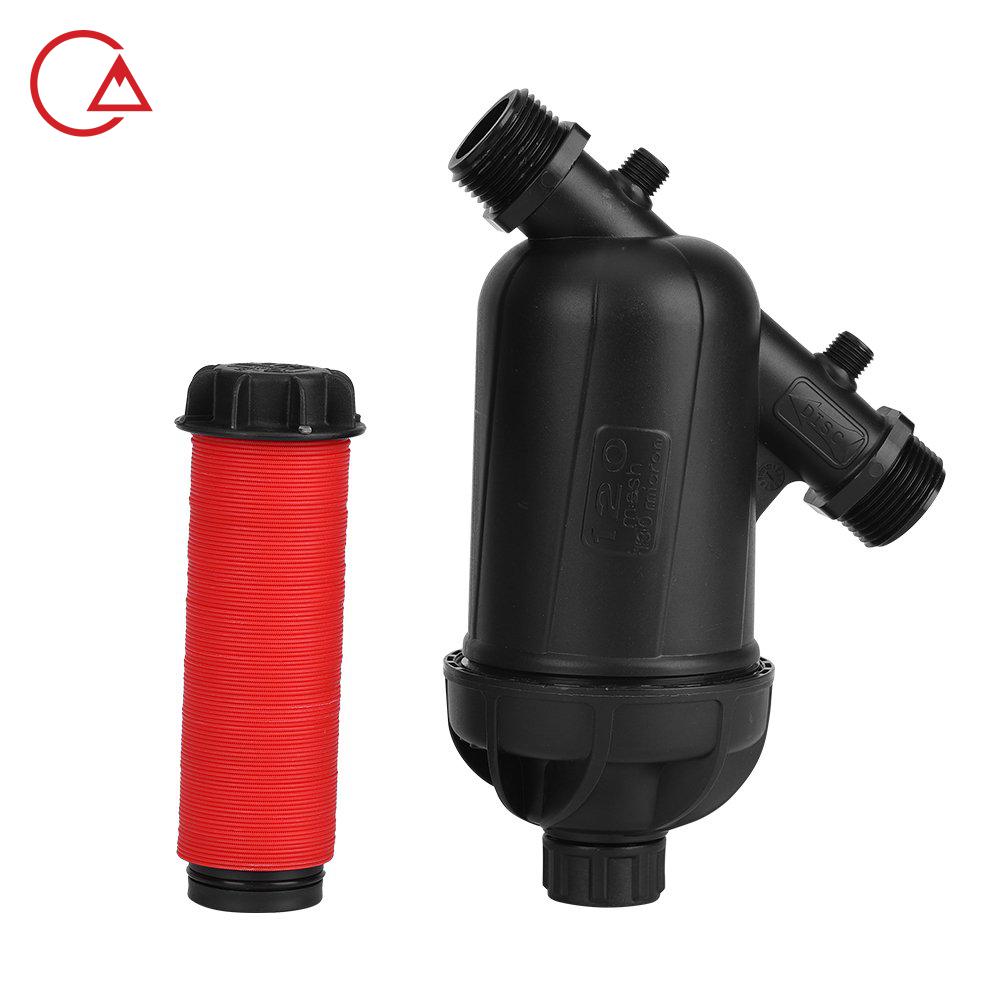

فیلتر دیسکی

انواع فیلتراسیون برای سیستم های آبیاری

  • انواع مختلف از فیلترها برای حذف آلاینده ها از آب آبیاری موجود است.
  • آنها بر اساس روشی که برای تصفیه آب استفاده می کنند طبقه بندی می شوند
  • و شامل فیلترهای صفحه ، فیلترهای دیسک و فیلترهای ماسه ای می شوند.
  • هنگام انتخاب محل تصویری مناسب ، عواملی مانند منبع آب ، نوع و میزان آلاینده های موجود در آب ، طراحی و اندازه سیستم آبیاری و تعمیر و نگهداری مورد نیاز است.

فیلترهای صفحه نمایش چیست؟

  • فیلترهای صفحه ای یک نوع رایج از فیلتراسیون هستند که در برنامه های آبیاری استفاده می شود.
  •  آنها دستگاهها نسبتاً ساده ، جمع و جور هستند که در طیف وسیعی از اندازه ها و درجه میکرون در حال حاضر موجودند
  • و به آماده سازی کمی در محل نیاز دارند.
  • آنها به طور کلی بیش از حد در طیف وسیعی از کیفیت و جریانات مختلف آب کار می کنند
  • و به طور کلی از پارچه های فلزی ، پلاستیکی یا مواد مصنوعی در محفظه ساخته شده اند.
  • فیلترهای صفحه با شستن آنها با آب یا برداشتن صفحه و تمیز کردن دست تمیز می شوند.
  •  بسته به روش شستشوی مورد استفاده ، برخی از آنها باید به صورت دوره ای با دست تمیز شوند تا زباله هایی که با آبکشی حذف نمی شوند، حذف شوند.

روش روش شستشو برای تمیز کردن فیلترهای صفحه وجود دارد.

  •  ساده ترین آنها از خروجی فیلتر شستشو استفاده می کنند
  • که در زمان شستشو آب داخل فیلتر برای شستشوی زباله های جمع آوری شده باز می شود.
  • یک تنوع بیشتر در این مورد ، فلاش جریان جهت دار است.
  •  با استفاده از این روش (که رایج ترین در فیلترهای ارزان قیمت است) ، خروجی فلاش نیز باز می شود ، اما فیلتر به گونه ای طراحی شده است
  • که جریان فلاش بر روی صفحه نمایش ظاهر می شود تا زباله ها از بین ببرد (شبیه شستشوی آب در یک راهرو).
  • موثرترین روش شستشو ، روش شستشوی معکوس متمرکز است که در آن آب شستشو از طریق صفحه به عقب رانده می شود.
  •  این کار یا با دو فیلتر پهلو به پهلو انجام می شود که از آب تمیز یکی برای شستشوی دیگری استفاده می شود ،
  • یا با ایجاد اثر جاروبرقی با فشردن آب به عقب از طریق صفحه نمایش “مکیدن” زباله ها را انجام میدهد.
  • موثرترین و کارآمدترین نوع فیلترها ، فیلترهای خود تمیز کننده خودکار صفحه ای هستند که به طور خودکار با استفاده از شستشوی مکنده متمرکز ، زباله ها را از روی صفحه پاک می کنند.

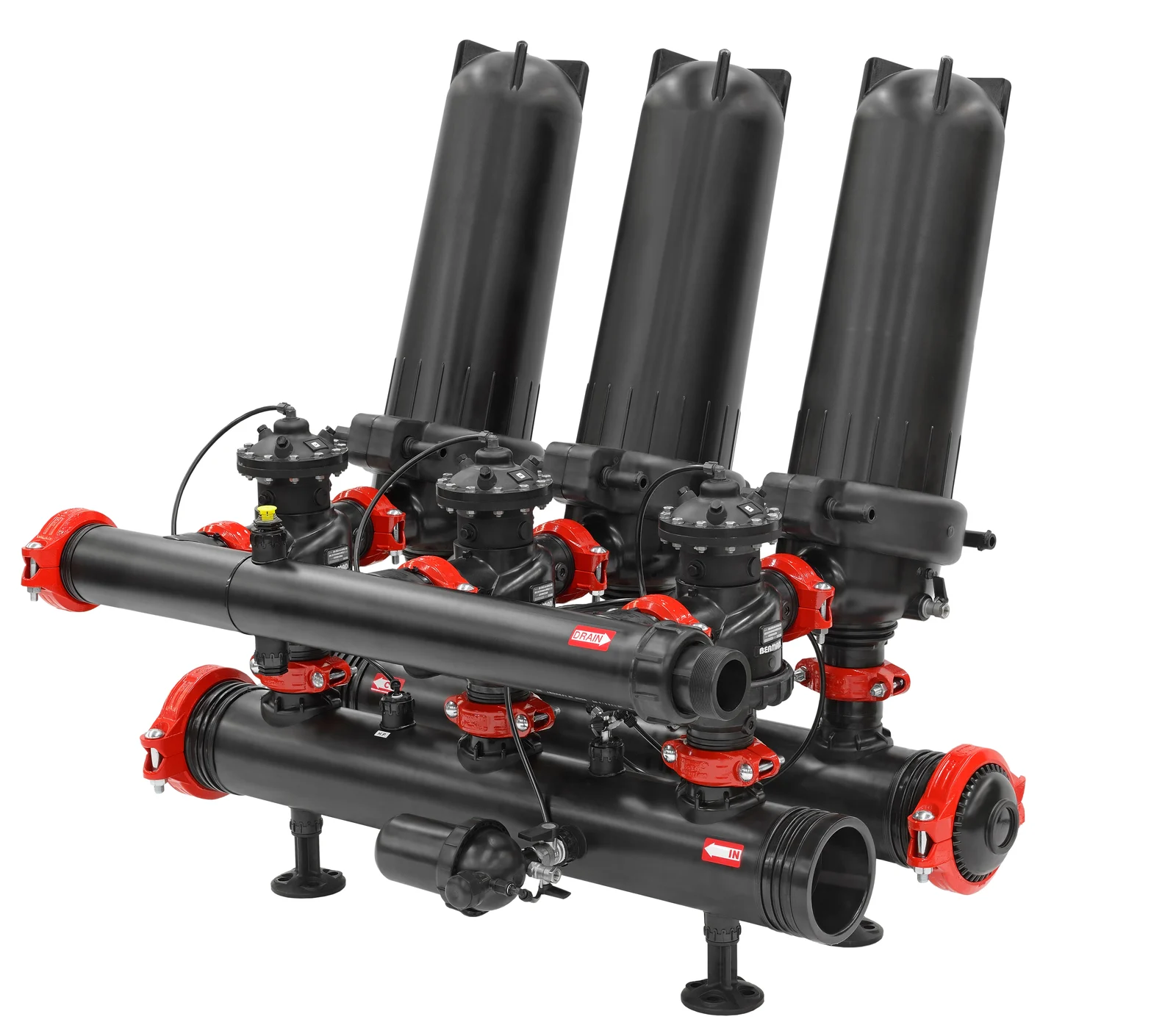

فیلتر دیسکی

  • فیلترهای دیسکی برای تصفیه ثالثه فاضلاب شهری و صنعتی طراحی شده اند.
  • فیلتر دیسکی توسط تیم IN-EKO sro با به کارگیری تمام دانش کسب شده و تجربه بیست ساله در سیستم های تصفیه آب ساخته شده است.
  • فیلترهای دیسکی می توانند نسبت ایده آلی از سطح فیلتراسیون و فضای کف را به رخ بکشند.

چگونه کار می کند

  • آب زائد با نیروی جاذبه از درام مرکزی از طریق بخش های فیلتراسیون جریان می یابد.
  • درام فیلتر در ابتدای چرخه فیلتراسیون بیکار است – نمی چرخد.
  • جامدات معلق در سمت داخلی بخش هایی که توسط یک پارچه فیلتر پوشانده شده اند گیر می کنند.
  • همانطور که پارچه به تدریج با مواد جامد معلق مسدود می شود، جریان آب از پارچه کاهش می یابد و سطح آب داخل درام به تدریج افزایش می یابد.
  • پروب سطح آب چرخش دیسک های فیلتر را فعال می کند و در همان زمان سیستم شستشوی معکوس روشن می شود.
  • شستشوی معکوس با فشار بالا، ناخالصی ها را به سمت آخور لجن شستشو می دهد.
  • سطح آب در داخل درام کاهش می یابد، جریان با حداقل سطح آب دوباره به اوج خود می رسد. چرخه فیلتراسیون تکرار می شود. فیلتراسیون به طور مداوم و بدون وقفه انجام می شود.

خواص فیلتر دیسکی

طراحی و خواص از فیلتر دیسکی

  • به منظور اطمینان از بالاترین استانداردهای ممکن در فناوری تصفیه فاضلاب، تنها از مواد با کیفیت برتر در تولید فیلترهای دیسکی ما استفاده می شود.
  • پارچه فیلتر با دهانه توری بین 5 تا 200 میکرومتر. اختلاف 100 تا 150 میلی متر در سطح آب، ظرفیت فیلتر را (تا 500 لیتر در ثانیه) افزایش می دهد. درام فیلتر روی تسمه های کولار آویزان است.
  • بار وارد شده به شفت توسط یک قاب توخالی از بخش کاهش می یابد که عمر تمام قطعات مکانیکی را طولانی می کند.
  • فیلترهای دیسکی مجهز به آب بندی درام مقاوم در برابر سایش هستند.
  • هیچ بلبرینگ در آب غوطه ور نمی شود – این خطر آلودگی آب را از بین می برد. طراحی منحصر به فرد از نازل های شستشوی کارآمد.

 فیلتر دیسکی IN → OUT سیستم

  • این سیستم به خوبی اثبات شده، بالاترین کارایی فیلتر را تضمین می کند. آب به داخل درام جریان می یابد و از آنجا به بخش های جداگانه منتقل می شود.
  • جامدات معلق در داخل قطعه گیر کرده و آب تصفیه شده به بیرون جریان می یابد.
  • بخش های فیلتراسیون از ABS پلاستیکی مقاوم و پارچه فیلتر به خوبی اثبات شده ساخته شده اند.

مزایای فیلتر دیسکی برای مشتریان

  • کیفیت بهتر آب جاری از خروجی
  • منطقه فیلتراسیون بزرگ در یک فضای کف کوچک
  • جریان گرانشی در هزینه های انرژی صرفه جویی می کند
  • تعویض فوق العاده سریع و آسان بخش های فیلتراسیون
  • فیلترها را می توان مطابق با نیازهای مشتری / نیازهای پروژه تنظیم کرد
  • بازیابی مواد گرانبها به فرآیند باعث صرفه جویی در هزینه های اولیه می شود.
  • نیاز به نگهداری بسیار کمی دارد
  • پس از نصب دستگاه بلافاصله آماده بهره برداری است.

فیلتر دیسک HUBER RoDisc®

صفحه نمایش میکرو با توری چرخشی برای حذف مطمئن مواد جامد معلق ریز

  • سطح صفحه نمایش بزرگ روی یک ردپای کوچک
  • کیفیت فیلتر بسیار بالا
  • سیستم گرانش
  • حداکثر راندمان جداسازی به دلیل جداسازی تعریف شده ارائه شده توسط مش مربع
  • حذف گله های لجن فعال پس از مخازن زلال سازی ثانویه
  • تصفیه آب در گردش و آب سرویس
  • فیلتراسیون اولیه در بازیابی آب آشامیدنی
  • کاهش پیشرفته فسفات از طریق بارش و لخته سازی قبلی

فیلتر دیسک HUBER RoDisc® برای غربالگری دقیق تا 1500 m³/h با اندازه مش کمتر از 10 میکرومتر طراحی شده است. صفحه نمایش مخصوصاً برای کاربردهایی که کیفیت فیلتر بسیار بالا و سطح فیلتر بزرگ مورد نیاز است مناسب است.

همچنین

با توجه به فضای کوچک مورد نیاز و طراحی مدولار، این صفحه توری توری می تواند متناسب با هر نیاز سایت خاص طراحی شود.

فیلتر دیسک HUBER RoDisc® برای جداسازی مواد معلق ریز در کاربردهای شهری و صنعتی استفاده می شود. طراحی صفحه نمایش مدولار امکان مقاوم سازی آسان نواحی سطح فیلتر اضافی را برای برآوردن نیازهای روزافزون توان عملیاتی فراهم می کند. به عنوان مثال در برنامه های شهری با غربالگری اولیه و تصفیه بیولوژیکی قبلی می توان با 20 دیسک فیلتر به ظرفیت گذری تا 1500 متر مکعب در ساعت دست یافت.

این صفحه نمایش فوق العاده ظریف بر اساس اصل فیلتر درام به خوبی اثبات شده کار می کند. صفحه نمایش متشکل از دیسک‌های فیلتر دوار با چیدمان افقی است که روی یک شفت مرکزی نصب شده‌اند و تا 60 درصد در زیر آب قرار می‌گیرند و هر دیسک فیلتر متشکل از بخش‌های جداگانه فولاد ضد زنگ است که با مش مربع پوشانده شده است. فاضلابی که باید تصفیه شود از داخل بخش ها به بیرون جریان می یابد و فیلتر در انتهای ورودی صفحه تخلیه می شود.

مزایای کاربر

  • غربالگری با اندازه جداسازی تعریف شده
  • توسط یک مش مربع ارائه می شود
  • سیستم ثقلی (بدون نیاز به بلند کردن فاضلاب)
  • افت سر کم، فیلتر گرانشی
  • ظرفیت بازده هیدرولیک بالا
  • بدون نیاز به آب شستشوی خارجی
  • استانداردهای پساب به طور قابل اعتماد برآورده شده است.
  • کاهش هزینه های تخلیه فاضلاب
  • کاهش مواد جامد قابل فیلتر، COD، BOD، فسفر
  • برای نصب در مخزن فولاد ضد زنگ یا در مخزن بتنی مشتری
  • طراحی فشرده و محصور شده
  • اصل عملیات مداوم

HUBER Drum Screen LIQUID

غربالگری دقیق قابل اعتماد با حداکثر راندمان جداسازی

  • حداکثر حفظ الیاف و مو
  • قابلیت اطمینان عملیات برای بیوراکتورهای غشایی
  • COD / BOD 5 نرخ کاهش

HUBER Drum Screen LIQUID در طرح های مختلف موجود است و برای کاربردهای متعدد جداسازی جامد و مایع مناسب است. بسته به نیازهای کاربردی خاص، درام افقی با مش ، ​​سیم گوه یا صفحه سوراخ و برای نصب کانال یا مخزن مناسب است.

طراحی و عملکرد

ویژگی بارز HUBER Drum Screen LIQUID سبد صفحه نمایش آن است که به صورت افقی نصب می شود.
در کانال یا در یک مخزن. فاضلابی که باید تصفیه شود از داخل سبد به بیرون جریان می یابد. در حالی که فاضلاب از جلوی باز به داخل سبد صفحه جریان می یابد، مواد جامد در داخل درام باقی می مانند. آب بندی ویژه بین کانال و دهانه سبد صفحه جلویی مانع از عبور فاضلاب غربال نشده از سبد صفحه نمایش می شود.

نشستن جامدات روی سطح درام منجر به کور شدن تدریجی سطح می شود. در نتیجه، سطح آب در بالادست صفحه نمایش بالا می رود. وقتی به حداکثر سطح آب از پیش تعریف شده رسید، سبد صفحه شروع به چرخش حول محور خود می کند تا سطح خود را تمیز کند. در قسمت تاج خود، یک نوار نازل اسپری آب را از بیرون به سطح درام می‌پاشد تا مواد جامد را جدا کرده و آنها را در یک فرورفتگی در داخل سبد درام بپاشد، جایی که غربال‌ها توسط گرانش تخلیه می‌شوند.

تغییرات مدل

صفحه نمایش درام LIQUID ww: سیم گوه

  • اندازه سیم گوه 0.5 / 1 / 2 / 3 میلی متر
  • نگهداری جامدات تا 10000 m³/h در هر دستگاه
  • کاربردهای معمول: پیش تصفیه مکانیکی در تصفیه خانه های فاضلاب، جداسازی مواد جامد و مایعات صنعتی

صفحه نمایش درام LIQUID pp: صفحه سوراخ دار

  • سوراخ 1.5 / 2 / 3 میلی متر
  • راندمان جداسازی بالا و حفظ الیاف و مو
  • کاربردهای معمولی: حفاظت از گیاهان فیلتراسیون غشایی

Drum Screen star LIQUID: صفحه سوراخ دار تا شده

  • سوراخ 1 / 1.5 / 2 میلی متر
  • افزایش سطح صفحه نمایش برای خروجی بالاتر، راندمان جداسازی بالا و حفظ الیاف و مو
  • کاربردهای معمولی: حفاظت از گیاهان فیلتراسیون غشایی

مش صفحه نمایش درام LIQUID: پارچه مشبک ظریف

  • اندازه مش از 0.2 تا 0.75 میلی متر
  • حداکثر راندمان جداسازی و کاهش COD و BOD بین 20 تا 40 درصد
  • کاربردهای معمول: کاهش بار در مرحله تصفیه اولیه، جایگزینی مخزن نشست اولیه، برنامه های خروجی دریا و رودخانه

مزایای HUBER Drum Screen LIQUID آشکار است

  • ظرفیت توان عملیاتی بالا – حداکثر راندمان جداسازی
  • تعمیر و نگهداری آسان
  • هزینه های عملیاتی کم
  • هزینه های پایین چرخه عمر
  • تمیز کردن فشار بالا اختیاری نیازهای تعمیر و نگهداری را کاهش می دهد
  • برای نصب کانال یا مخزن
  • برنامه های مختلف ممکن
  • حداکثر محافظت در برابر خوردگی از طریق طراحی فولاد ضد زنگ و عملیات اسیدی در حمام ترشی

یک راه حل مناسب برای هر برنامه کاربردی

  • کاربردهای صنعتی و شهری
  • مرحله درمان اولیه و ثانویه
  • حفاظت از گیاهان غشایی
  • جایگزینی برای مخزن نشست اولیه
  • کاهش بار در سیستم تصفیه بیولوژیکی از طریق کاهش COD / BOD / AFS
  • غربالگری در ورودی نیروگاه ها
  • تصفیه مدارهای آب خنک کننده
  • فاضلاب آبجوسازی
  • ریزش رودخانه و دریا
  • غربالگری آب سطحی و رودخانه ای

صفحه نمایش درام چرخشی فوق العاده ظریف با جلوه دو بعدی برای ذرات بسیار ریز

  • حذف موها، الیاف و مواد معلق ریز
  • آب سرویس و تصفیه آب شستشو
  • اندازه جداسازی تعریف شده
  • حذف COD و BOD در برنامه های خروجی رودخانه یا دریا
  • حفاظت از کارخانه های فیلتراسیون غشایی

ادامه مطلب…

برنامه های کاربردی

  • جداسازی موها، الیاف و مواد معلق از فاضلاب شهری و صنعتی
    جداسازی اولیه مواد ریز برای بیوراکتورهای غشایی، در میان سایر فناوری‌ها، بسیار مهم است، زیرا چنین مواد ریز نه تنها می‌تواند عملکرد کارخانه را مختل کند، بلکه باعث مشکلات عملیاتی بزرگی نیز می‌شود.
  • کاهش COD/BOD 5 در خروجی رودخانه و دریا
    در جایی که ریزش رودخانه ها و دریاها فقط دارای مرحله تصفیه مکانیکی هستند، کاهش بارهای مصرف کننده اکسیژن در فاضلاب برای جلوگیری از اتروفیکاسیون آب دریافت کننده مهم است. صفحه نمایش RoMesh® قادر است BOD 5 20٪ و مواد جامد قابل فیلتر (AFS) را تا 50٪ کاهش دهد و بنابراین می تواند استاندارد تخلیه مورد نیاز را برآورده کند. حتی عملکرد بهتری را می توان با بارش و لخته سازی قبلی بدست آور

مزایای صفحه نمایش RoMesh®

  • مش مربع یک اندازه جداسازی تعریف شده را ارائه می دهد
  • ریزش سر کم
  • کاهش مکانیکی COD/BOD تا 30 درصد
  • کاهش مواد جامد قابل فیلتر (AFS) تا 60 درصد
  • تمیز کردن فشار بالا دوره ای اختیاری (120 بار)
  • افزودن رسوب‌دهنده‌ها و لخته‌سازها AFS را تا 95%، COD/BOD را تا 65%، فسفر را تا 60% کاهش می‌دهد.
  • محصور، طراحی جمع و جور
  • توان هیدرولیک بسیار بالا

صفحه نمایش فوق العاده ظریف با مش مربع و نتایج عالی جداسازی مواد جامد

  • حذف مواد فیبری و موهای زائد
  • افزایش پایداری عملیاتی بیوراکتورهای غشایی (سیستم های فیبر توخالی و ماژول صفحه)
  • کاهش قابل توجه COD/BOD در خروجی رودخانه و دریا

صفحه غشایی ROTAMAT® برای غربالگری فاضلاب شهری و صنعتی و برای جداسازی الیاف و مو استفاده می شود. صفحه نمایش را می توان مستقیماً در یک کانال یا یک مخزن جداگانه نصب کرد.

برای نوع جدیدی از بیوراکتورهای غشایی که اخیراً به بازار عرضه شده اند، کارایی صفحه نمایش های معمولی با فواصل میله ها و سوراخ های معمولی 3-10 میلی متر دیگر کافی نیست.

صفحه نمایش غشایی HUBER یک صفحه نمایش بسیار ظریف با افت سر کم است و به دلیل داشتن سبد صفحه درام شکل و زاویه نصب 35 درجه، سطح غربالگری بزرگی را فراهم می کند. صفحه نمایش از یک مش مربع استفاده می کند که برخلاف صفحه های شکاف معمولی، اندازه جداسازی مشخصی را فراهم می کند و بنابراین جداسازی مطمئن مواد جامد را تضمین می کند.

طراحی دو بعدی و دیافراگم های بسیار ظریف به خصوص از شسته شدن الیاف و موها از طریق توری قبل از تمیز کردن سطح سبد صفحه جلوگیری می کند. صفحه نمایش های اسلات به دلیل اندازه جداسازی نامشخص آنها قادر به دستیابی به کارایی یکسان نیستند. علاوه بر این، مش های مربعی دارای سطح آزاد بسیار بزرگی هستند و به همین دلیل با وجود توری ظریف خود قادر به مقابله با ظرفیت های هیدرولیکی بالا هستند.

صفحه نمایش غشایی HUBER ROTAMAT® RoMem برای جریان های فاضلاب شهری و صنعتی تا 3500 متر مکعب در ساعت مناسب است و می تواند به اندازه مش مربع از 0.5 تا 1.0 میلی متر مجهز شود.

نیاز به فضای کم و راندمان بالا از طریق تصفیه کامل با ترکیب غربالگری، حمل و نقل، تراکم، آبگیری و تخلیه در یک واحد فشرده، صفحه غشایی ROTAMAT® را به یک راه حل کارآمد و اقتصادی برای حذف غلظت های جامد بالا تبدیل می کند. صفحه نمایش را می توان مستقیماً در یک کانال یا یک مخزن جداگانه نصب کرد.

سری “PRO” اختیاری: طراحی ویژه سری RoMem PRO سطح آب را از سطح آب در بالادست و پایین دست صفحه نمایش جدا می کند. این روش عملیاتی اجازه عملکرد مداوم صفحه نمایش با سطح آب ثابت بالادست دستگاه را می دهد و ظرفیت توان عملیاتی را به میزان قابل توجهی افزایش می دهد.

برنامه های کاربردی

جداسازی موها و الیاف قبل از بیوراکتورهای غشایی

  • انتخاب اندازه مش بستگی به سیستم غشایی اعمال شده دارد.
  • ماژول های غشایی به ماژول های فیبر توخالی و صفحه ای تقسیم می شوند.
  • جداسازی مواد فیبری قبل از گیاهان غشایی الیاف توخالی اهمیت ویژه ای دارد
  • زیرا الیاف ممکن است منجر به سفت شدن یا مسدود شدن غشاء شود که نتیجه آن کاهش نفوذپذیری غشا و عملکرد گیاه غشایی است.
  • در نتیجه، غربالگری تا حد امکان به ویژه برای گیاهان غشایی فیبر توخالی مورد نیاز است.

کاهش COD/BOD 5 در برنامه های خروجی رودخانه و دریا

حداکثر کاهش ممکن از بار اکسیژن مصرفی که در مسیر آب دریافت کننده تخلیه می شود به ویژه در کاربردهای خروجی رودخانه و دریا اهمیت دارد زیرا اکثر آنها مرحله تصفیه مکانیکی ندارند. کاهش گسترده COD/BOD در کاربردهای خروجی رودخانه و دریا را می توان با اندازه مش 0.5 تا 1.0 میلی متر به دست آورد.

کاهش بار در سیستم های تصفیه بیولوژیکی پایین دست

صفحات توری ظریف قادر به حذف بارهای بالای جامدات قابل فیلتر، COD و BOD هستند و بنابراین بار سیستم های تصفیه پایین دست را کاهش می دهند. نیازهای فضایی و هزینه های سرمایه گذاری آنها تنها کسری از چیزی است که باید برای یک سیستم تصفیه اولیه سرمایه گذاری شود.

تصفیه فاضلاب فرآیندهای صنعتی

  • با توجه به قوانین جدید در مورد تخلیه فاضلاب به سیستم های فاضلاب، غربالگری مکانیکی اولیه فاضلاب در منبع و تصفیه مواد جامد باقی مانده مورد نیاز است.
  • صفحه غشایی ROTAMAT® با صرفه جویی در فضا به ویژه برای این منظور مناسب است زیرا جداسازی غربالگری، شستشو، حمل و نقل و آبگیری را در یک واحد فشرده ترکیب می کند.

مزایای کاربر

  • غربالگری با اندازه جداسازی تعریف شده توسط مش مربع ارائه می شود
  • حذف موها، الیاف و مواد معلق ریز
  • افزایش پایداری عملیاتی بیوراکتورهای غشایی بعدی
  • غربالگری دقیق حجم های بزرگ فاضلاب در یک خط ثقلی بدون نیاز به بالا بردن فاضلاب. ریزش سر کم
  • کاهش گسترده COD/BOD در کاربردهای خروجی رودخانه و دریا
  • راندمان بالا از طریق ترکیب غربالگری، (شستشو در صورت نیاز)، تراکم، حمل و نقل، آبگیری و تخلیه غربالگری در یک واحد فشرده
  • ایده آل برای نصب در کانال های موجود
  • شستشوی دوره ای با فشار بالا در 120 بار (دو بار در روز) رسوب روی سبد صفحه نمایش را از بین می برد.
  • آب بندی ویژه طراحی شده بین کانال و سبد صفحه نمایش از عبور فاضلاب غربال نشده از سبد صفحه جلوگیری می کند.

فیلترهای دیسکی وکیوم STARDISC

فیلتراسیون نامحدود

  • STARDISC دو طرح فیلتر دیسک خلاء را با هم ترکیب می کند که در صنایع مختلف و بسیاری از کاربردها نامی برای خود دست و پا کرده اند.
  • این فیلترهای دیسکی محبوب با هم به شما این امکان را می دهند که وسیع ترین طیف ممکن از کاربردها را در فیلتراسیون دیسک خلاء پوشش دهید.
  • به لطف طراحی فیلتر مدولار با قطرهای مختلف و تعداد متغیر دیسک، خانواده محصولات STARDISC سطح بی‌نظیری از انعطاف‌پذیری را به شما ارائه می‌دهد:
  • می‌توان آن را برای رفع نیازهای فرآیندی خاص شما طراحی کرد و راه‌حل‌هایی را برای صنایع مختلف، از جمله معدن و مواد معدنی به صنایع شیمیایی و زیست محیطی

پارامترهای پردازش

  • فیلتراسیون مداوم خلاء
  • مساحت فیلتر: 42-252 متر مربع
  • اندازه ذرات متوسط: 1-800 میکرومتر
  • بازیابی مواد جامد عالی

مزایای شما

  • راه حل های متناسب با نیازهای فرآیند شما
  • بالاترین توان عملیاتی خاص در حالی که ردپای کوچکی را حفظ می کند
  • تخلیه فیلترهای جداگانه برای ساختمان کیک و مناطق خشک کردن کیک
  • تعویض سریع و آسان پارچه فیلتر
  • طراحی قوی
  • نصب سریع سلول های فیلتر و دیسک های کنترل دو بخشی برای به حداقل رساندن تلاش تعمیر و نگهداری

طراحی انعطاف پذیر

کوچکترین رد پا

به طور کلی فیلترهای دیسکی کم مصرف ترین راه حل ها در جداسازی هستند. برای اینکه شما را به سطح بعدی ببرند، فیلترهای دیسکی خلاء STARDISC مهندسی شده اند تا با کمترین ردپای ممکن به توان عملیاتی مطلوب دست پیدا کنند.

بزرگترین تنوع فیلتر

با سیستم مدولار ما، می‌توانید منطقه فیلتر را به بهترین وجه برای ظرفیت مورد نیاز خود بدست آورید: می‌توانید از قطرهای مختلف انتخاب کنید و تعداد دیسک‌های مورد استفاده را برای تغییر سطح فیلتر بین 42 تا 252 متر مربع تنظیم کنید.

دیسک ها را در اندازه های مختلف فیلتر کنید

بخش های فیلتر فولادی بسیار نازک (همچنین در فولاد ضد زنگ) حجم سیستم مورد نیاز را به حداقل می رساند. 20 یا 30 سلول فیلتر حجم خاص را کاهش می دهند و ناحیه ساخت کیک را بزرگ می کنند (مناطق مرده کمتر).

گزینه های فرورفتگی برای جابجایی بهینه دوغاب

یک گودال معمولی با یک همزن برای بالاترین چگالی جامدات و همچنین یک گودال منفرد خود همزن بهینه شده برای سیال در اختیار شماست.

لوله کشی برای توان عملیاتی قابل اعتماد

لوله های فیلتر تخلیه فیلتر را کنترل می کنند. بسته به محصول، دو گزینه مختلف لوله کشی موجود است: لوله کشی معمولی و لوله کشی جداگانه.

فن آوری های اثبات شده

تغذیه سوسپانسیون کنترل شده

سیستم تعلیق به طور مداوم به داخل فرورفتگی تغذیه می شود و در همان جهت دیسک های فیلتر چرخان جریان می یابد. هر دیسک فیلتر به بخش های فیلتر تقسیم می شود. آنها با سرعت 30 تا 360 دور در ساعت می چرخند و تقریباً 40 تا 52 درصد از سطح در سیستم تعلیق فرو می رود. سطح تغذیه در فرود توسط صفحه سرریز یا تنظیم سطح ثابت نگه داشته می شود.

تشکیل کیک قابل اعتماد

در سلول های فیلتر قطعه ای شکل که با کیسه فیلتر پوشانده شده اند خلاء ایجاد می شود. مایع از طریق پارچه فیلتر عبور می کند، در حالی که ماده جامد یک کیک فیلتر با ضخامت یکنواخت روی پارچه فیلتر تشکیل می دهد و همراه با دیسک از فرورفتگی خارج می شود.

رطوبت زدایی و تخلیه کیک کارآمد

با چرخش فیلتر دیسکی، کیک با برداشتن مایع از دستمال مرطوب شده و با استفاده از هوای فشرده از پارچه در انتهای این ناحیه تخلیه می شود. کیک به داخل لوله تخلیه می شود و بیشتر پردازش می شود.

عملکرد فیلتر دیسکی خلاء STARDISC

عملیات قابل اعتماد

تمیز کردن کارآمد پارچه فیلتر

دستگاه شستشوی پارچه فیلتر با طراحی خاص، کیفیت بافت را در سطح ثابت و بالایی حفظ می کند. فرآیند تمیز کردن نیز می تواند در حالت مداوم در حین کار انجام شود و طول عمر پارچه را تا حداکثر ممکن افزایش می دهد.

حداکثر راحتی جابجایی

خانواده محصولات STARDISC همه عوامل ضروری را برای نگهداری آسان فراهم می کند: طراحی هوشمند، دسترسی آسان به تمام اجزای مربوطه و ناحیه فرآیند فیلتر، حذف سریع قطعات ضروری که نیاز به تعمیر و نگهداری در فواصل زمانی منظم دارند و استفاده به حداقل از ابزار.

خدمات بخش فیلتر آسان

به لطف سیستم هوشمند نصب سریع قطعات فیلتر با بست سرنیزه، قطعات را می توان به راحتی با حداقل تلاش نگهداری و سرویس کرد. این سیستم مطابق با بالاترین استانداردها طراحی شده است و اپراتورها را قادر می سازد تا تمام اقدامات لازم را بدون پشتیبانی اضافی انجام دهند.

اطلاعات فنی فیلتر دیسک خلاء STARDISC

فیلتر دیسک و سیستم های فیلتراسیون دیسک

فیلتراسیون فیزیکی از طریق دیسک ها شامل حفظ مواد جامد معلق آب در کانال هایی است که توسط مجموعه ای از فیلترهای دیسکی روی هم قرار گرفته اند که در یک ساختار بسیار ایمن نصب شده اند.

فیلترهای دیسکی دارای تعدادی اجزای دیسکی شکل هستند که روی یک هسته مرکزی نگهداری می شوند. فیلترهای دیسک انباشته توخالی هستند و رسانه های فیلتر روی صفحه دیسک قرار دارند. آنها حاوی مجموعه ای از دیسک های منفرد، متخلخل در هر دو طرف هستند که روی یک لوله داخلی سوراخ دار با واشرهای فاصله میانی روی هم قرار گرفته اند و فضای جریانی بین هر جفت دیسک ایجاد می کنند. جریان بین و سپس از طریق دیسک های فیلتر و به لوله داخلی است.

مجموعه کامل فیلتر دیسکی در داخل یک صفحه صافی بیرونی و استوانه ای به هم چسبیده است که از عبور ذرات بزرگتر به فضاهای بین دیسک ها جلوگیری می کند.

سیستم صافی خود تمیز شونده درون خطی Vortix با عناصر فیلتر دیسکی

سیستم فیلتر دیسک Vortix ما با بدنه پلیمری و فناوری بک واش ثبت شده راه حلی پایدار ارائه می دهد. کانال‌های دیسک فیلتراسیون عمیق را انجام می‌دهند، که فیلتراسیون عمقی دقیق، ظرفیت نگهداری خاک بالا، و طراحی مدولار با مقیاس آسان را ترکیب می‌کند که طیف وسیعی از نرخ‌ها و تنظیمات جریان را امکان‌پذیر می‌کند.

شونده Vortix صافی خود تمیز برای بسیاری از صنایع و کاربردها ایده آل است، از جمله:

  • حفاظت از آبیاری – برای فیلتر کردن آب های سطحی و آب حاوی آلاینده های آلی، از جمله آبیاری سطحی، آبیاری قطره ای و بارانی.
  • حفاظت صنعتی – برای خنک کردن و فیلتراسیون آب فرآیند، حفاظت از مبدل حرارتی، پیش فیلتراسیون، کارخانه های تصفیه آب، استفاده مجدد از آب، بازیافت، چرخش مجدد.
  • کاربردهای دیگر – زمین گلف، زمین چمن، سیستم های آبیاری چشم انداز و گلخانه، از جمله حفاظت از نازل و پمپ.
یک سیستم فیلتراسیون دیسک خود تمیز شونده Envirogen Group

به زبان ساده، فناوری فیلتر دیسک خود تمیز شونده ما در سه مرحله کار می کند:

سیستم کنترل کننده:

  • کنترل کننده، که ممکن است برای شروع چرخه تمیز کردن با اختلاف فشار، زمان یا هر دو تنظیم شود، دریچه های هیدرولیکی را در ورودی کار می کند که جهت جریان آب را در فیلتر تغییر می دهد.
  • این جریان معکوس فرآیند فیلتراسیون خود تمیز شونده و فلاش برگشتی را آغاز می کند.

مرحله فیلتراسیون خود تمیز شونده:

  • آب از بیرون پشته دیسک به داخل جریان می یابد و از امتداد شیارهای طراحی شده ویژه روی سطح فیلترهای دیسک عبور می کند که مواد معلق را می گیرند.
  • Vortix با ورود به فیلتر یک اثر مارپیچ گریز از مرکز به بیرون ایجاد می کند (که معمولاً به عنوان ‘فیلتر گردابی’ شناخته می شود)، این ذرات را از دیسک ها دور می کند.
  • سپس آب تصفیه شده تمیز به طور موثر از عمق دیسک های طراحی منحصر به فرد عبور می کند.

مرحله بک فلاشینگ (یک ایستگاه در یک زمان برای فیلتراسیون مداوم):

  • آب تمیز از فیلتر کمکی از جهت معکوس از طریق عنصر فیلتر وارد می شود. این کار دیسک‌های پشته را از حالت فشرده خارج می‌کند و به دیسک‌ها اجازه می‌دهد تا از هم جدا شوند و به طور موثر شستشوی معکوس انجام دهند.
  • مواد جامد از دیسک ها خارج شده و از طریق منیفولد شستشوی پشتی خارج می شوند. سپس فرآیند فیلتراسیون با فشرده سازی دیسک ها دوباره شروع می شود.
  • شستشوی معکوس توسط سوپاپ ها و یک کنترلر کنترل می شود که تجهیزات فیلتراسیون .

مزایای کلیدی

فیلترهای دیسکی ما طراحی منحصربفرد فیلتر دیسکی را ارائه می‌کنند که برای طول عمر و نگهداری کم با توجه به ویژگی‌های متعددی طراحی شده است که هزینه کلی مالکیت را کاهش می‌دهد:

  • درجه فیلتراسیون 5 تا 400 میکرون
  • محدوده مدولار برای برآورده کردن هر نرخ جریان درخواستی
  • خود تمیز شوندگی بدون وقفه
  • فلاشینگ اتوماتیک با استفاده از فشار دیفرانسیل و زمان
  • بسیار بادوام با مصالح ساختمانی پلاستیکی بدون خوردگی
  • اصل کار ترکیبی از فیلتر سطح، عمق و گرداب/سیکلون است
  • ساختار بسیار امن – مناطق فیلتراسیون بزرگ با طراحی مدولار و موثر
  • عملکرد سانتریفیوژ عملکرد فیلتراسیون را بهینه می کند و فرکانس شستشو و نگهداری معکوس را کاهش می دهد
  • عنصر فیلتر خود تمیز شونده – فرآیند شستشوی معکوس از حداقل آب استفاده می کند و عملکرد تمیز کردن کارآمد را حفظ می کند
  • طیف گسترده ای از جریان ها و پیکربندی ها با استفاده از حداقل تعداد اجزا
  • سیستم های جمع و جور مونتاژ شده برای حمل و نقل و نصب آسان – “وصل و بازی”
  • مقرون به صرفه – طیف وسیعی از طرح های موجود با هزینه های عملیاتی کم و تعمیر و نگهداری آسان
  • طراحی ساده و مستحکم – طراحی فشرده برای نصب در مکان های کوچک یا تنگ
  • سیستم صرفه جویی در مصرف آب و انرژی

راه حل های فیلتراسیون متناسب با نیازهای شما

انتخاب فیلتر دیسک مناسب و سیستم های فیلتر دیسک برای کاربرد شما به عوامل زیادی بستگی دارد، مانند سرعت جریان و نوع مایع، اندازه و نوع و تعداد ذرات حذف شده، فشار کاری، راندمان نگهداری مورد نیاز و سازگاری شیمیایی و دمایی رسانه
