پکیج تصفیه فاضلاب انسانی

معرفی پکیج تصفیه فاضلاب بهداشتی (انسانی)

  • یک مجموعه پیش ساخته است که بعد از حمل به محل استفاده، سریعا آماده استفاده میشود
  • پکیجی است با بدنه معمولا فولادی (با جنس های پلاستیک فشرده و کامپوزیت نیز تولید میشود)
  • فاضلاب مجتمع های مسکونی، کمپ، اقامت گاه یا هتل را میگیرد.
  • فاضلاب، آلوده و بدبو و کدر است
  • با حذف فضولات و پاکسازی، آب قابل استفاده کشاورزی و صنعت میدهد

خروجی پکیج تصفیه فاضلاب بهداشتی (انسانی)

  • آب زلال
  • بدون رنگ و بو
  • میزان کیفیت آب بستگی دارد به کیفیت آب مورد نیاز

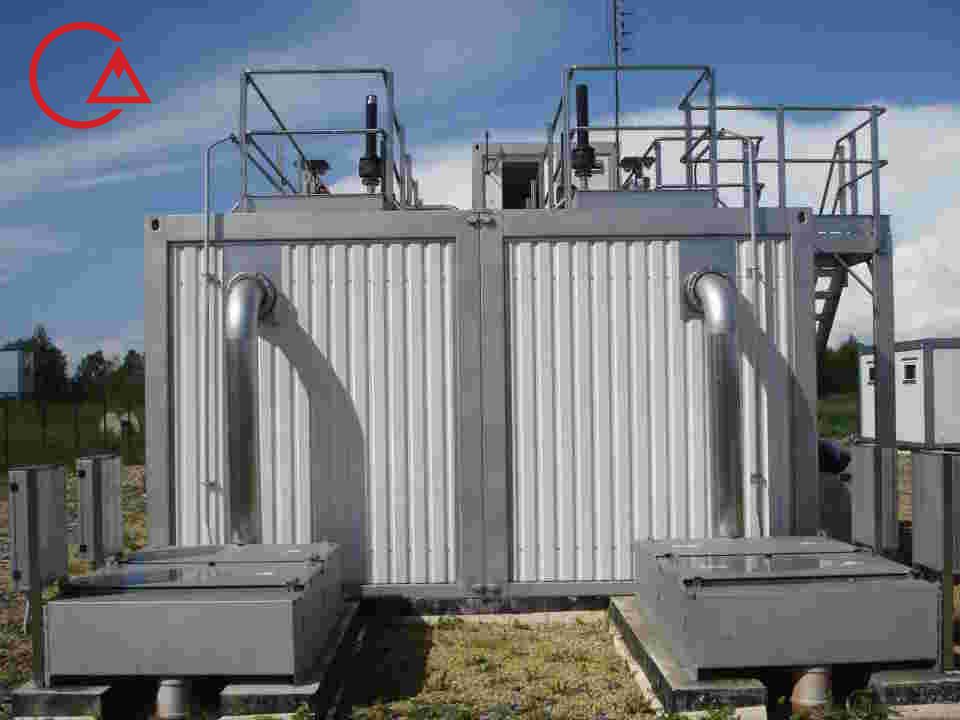

پکیج‌ تصفیه‌ فاضلاب‌ بهداشتی انسانی

پکیج‌ تصفیه‌ فاضلاب‌ بهداشتی انسانی

روش‌های نصب پکیج‌تصفیه‌فاضلاب‌بهداشتی

  • مدفون: این روش کمترین فضا را اشغال میکند. جنس آن معمولا از انواع پلاستیک است
  • زمینی: برای جایی مناسب است که فضای کافی داریم یا زمین ارزان است
  • پشت بامی: میتوان پکیج تصفیه فاضلاب را روی پشت بام نیز نصب کرد

اجزای پکیج تصفیه فاضلاب بهداشتی

  • بلوئر
  • دیفیوزر
  • پایپینگ مربوطه
  • پمپ دوزینگ کلر
  • واحد های انعقاد
  • واحد ته نشینی
  • واحد زلال سازی

مزایای پکیج تصفیه فاضلاب بهداشتی (انسانی)

  • طراحی پرتابل
  • بصورت آماده با لیفتراک به محل منتقل میشود (راه اندازی فوری)
  • قابلیت آپگرید کردن و افزایش ظرفیت
  • عدم ایجاد بو در منطقه
  • بازده بالا و مصرف انرژی بسیار پایین
  • بازده اقتصادی در بلند مدت هزینه آن را توجیه میکند
  • شدیدا از هدر رفت آب جلوگیری میکند
  • در کشور ایران که بحران کم آبی جدی است، راه حلی بی مثال است
  • سابقه بیش از ده سال در ساخت و خدمات
  • ظاهر مکعبی آن به زیبایی فضا لطمه نمیزند
  • قابلیت انتقال پکیج تصفیه فاضلاب انسانی پس از استفاده در پروژه جدید

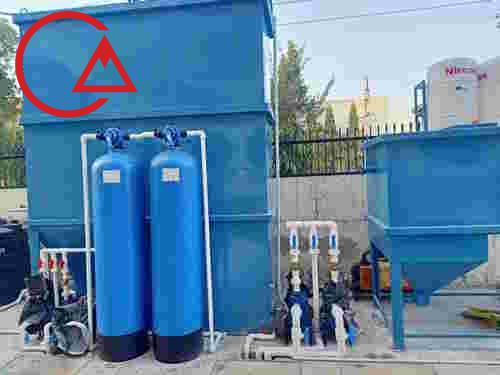

پکیج‌ تصفیه‌ فاضلاب‌ بهداشتی انسانی

پکیج‌ تصفیه‌ فاضلاب‌ بهداشتی انسانی

فرآیند تصفیه فاضلاب بهداشتی

  • فاضلاب انسانی بصورت لوله کشی وارد شبکه جمع آوری فاضلاب میشود
  • ابتدا از یک آشغالگیر عبور میکند که اجرام بزرگ را از فاضلاب حذف میکند
  • به سپتیک تانک وارد میشود
  • دانه های شن و ماسه ته نشین میشود
  • به مخزن بیولوژیکی هوازی منتقل میشود
  • در این مخزن در تماس با میکرو ارگانیزم های هوازی قرار میگیرد
  • فعالیت میکرو اورگانیزم ها موجب میشود آلاینده های موجود در فاضلاب حذف شوند همچنین BOD و COD فاضلاب کاهش یابد
  • سپس فاضلاب به حوضچه ته نشینی میرود
  • در این حوضچه، لخته هایی که در مرحله هوادهی تشکیل شده بود، تهنشین میشود
  • لجن به مخزن ذخیره لجن منتقل میشود و در آنجا تا زمان تخلیه نگهداری میشود
  • مخزن تخلیه لجن متناسب با میزان استفاده از پکیج تصفیه فاضلاب بهداشتی، باید در زمانبدنی مشخص تخلیه شود
  • آب زلال از سرریز واحد ته نشینی وارد محفظه پایانی مشود
  • در محفظه پایانی کلرزنی صورت میگیرد که از هرگونه آلودگی میکروبی احتمالی آن را پاک میسازد

مراحل تصفیه فاضلاب بهداشتی

  • آشغالگیری
  • دانه گیری
  • ته نشین سازی
  • شناورسازی
  • چربی گیری
  • فیلترینگ
  • هوادهی
  • لجن فعال
  • کلرزنی
  • کنترل pH خروجی

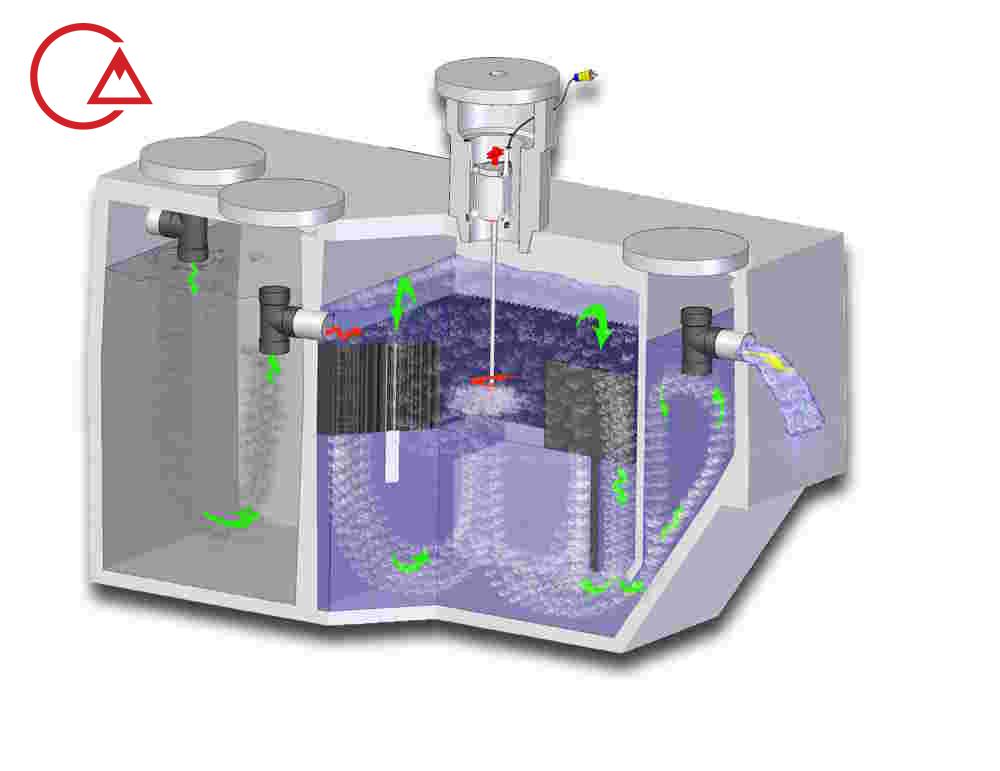

مراحل در پکیج تصفیه فاضلاب پرتابل

مراحل در پکیج تصفیه فاضلاب پرتابل

کاربردهای پکیج تصفیه فاضلاب بهداشتی

  • کارخانجات
  • کارگاه ها
  • مجتمع‌ها و ویلاهای مسکونی
  • ساختمان های اداری
  • هتل‌ها و مراکز اقامتی
  • رستوران‌ها و پادگان ها
  • کمپ‌های کارگری و مجتمع‌های تفریحی
  • تصفیه فاضلاب های صنعتی قابل تجزیه بیولوژیکی

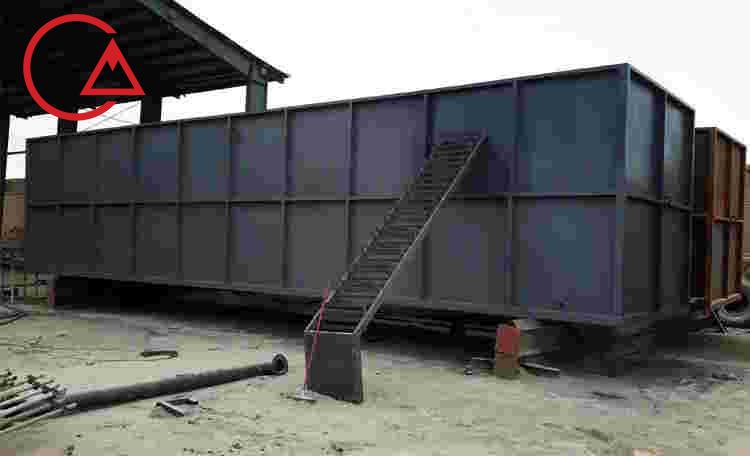

پکیج تصفیه فاضلاب فلزی

  • در ساخت پکیج تصفیه فاضلاب فلزی از ورق 8 میلیمتری فولاد استفاده میکنیم
  • این پکیج بخاطر تماس با فاضلاب مخصوصا فاضلاب با pH پایین، دچار خوردگی میشود
  • جهت جلوگیری از زنگ زدگی و خوردگی، از اپوکسی جهت پوشش دهی استفاده میشود
  • از مزیت های سازه های فلزی امکان استفاده از سیستم A2O و نصب مدیا و سیستم رشد چسبیده در راکتور هوازی و پکینک لاملا در واحد ته نشینی را می توان نام برد.

مزایای پکیج تصفیه فاضلاب فلزی

  • پرتابل بودن و امکان انتقال به شهرک جدید
  • ساخت در کارگاه و نصب بصورت بسیار سریع
  • ساختار مکعبی و زیبایی محیطی
  • خرابی کم در شرایط نامساعد جوی و ضربات
پکیج تصفیه فاضلاب بهداشتی و انسانی

پکیج تصفیه فاضلاب بهداشتی و انسانی

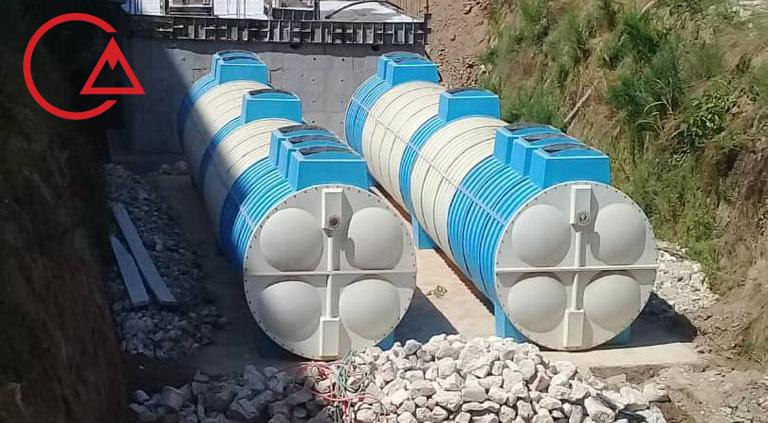

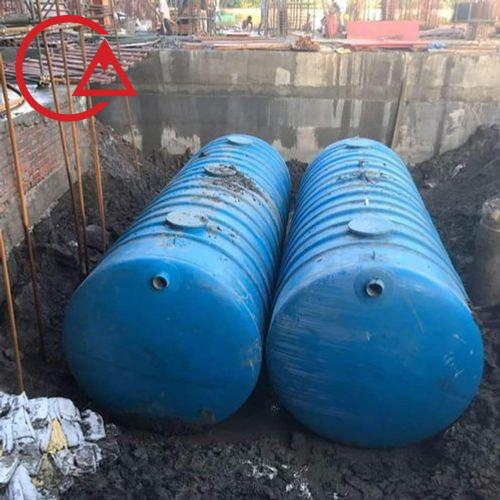

پکیج تصفیه فاضلاب بهداشتی کامپوزیتی

پکیج تصفیه فاضلاب بهداشتی کامپوزیتی

پکیج کامپوزیتی تصفیه فاضلاب

  • این پکیج با بدنه پنلی مجزا از جنس فایبر گلاس کاروگیت یا پلی اتیلن کامپوزیتی ساخته میشود
  • روش اتصال پیچ و مهره است همچنین برای پلی اتیلن از جوش فیوژن استفاده میشود
  • بصورتی جوشی نمیتوان پکیج را در سطح زمین استفاده کرد

مزایای پکیج کامپوزیت

  • پرتابل بودن
  • سبک بودن
  • نصب دفنی و سطحی
  • نصب در پشت بام برج و مجتمع
  • اشغال فضای کم

تصفیه فاضلاب بهداشتی بتنی

  • سازه بتنی گزینه مناسبی برای پلنت های بسیار بزرگ است
  • معمولا تصفیه خانه های فاضلاب شهرکی و منطقه ای بصورت بتنی است
  • سازه بتنی معمولا مدفون یا روی سطح ساخته میشود
  • پوشاندن سطح مخزن ها در سازه بتنی توجیه علمی و اقتصادی ندارد
  • از مزیت پکیج تصفیه فلزی نسبت به بتنی این است که پکیج فلزی پرتابل است اما پکیج بتنی یک بار و برای یک جا ساخته میشود
  • پکیج بتین همچنین فضای بیشتری نسبت به فلزی اشغال میکند
پلنت تصفیه فاضلاب بهداشتی

پلنت تصفیه فاضلاب بهداشتی

پکیج‌ تصفیه‌ فاضلاب‌ بهداشتی انسانی

انواع پکیج تصفیه فاضلاب بهداشتی

  • هوادهی گسترده
  • RBC دیسک های بیولوژیکی چرخان
  • SBR راکتور ناپیوسته متوالی
  • SBR اصلاح شده
  • MBR راکتور بیولوژیکی غشایی

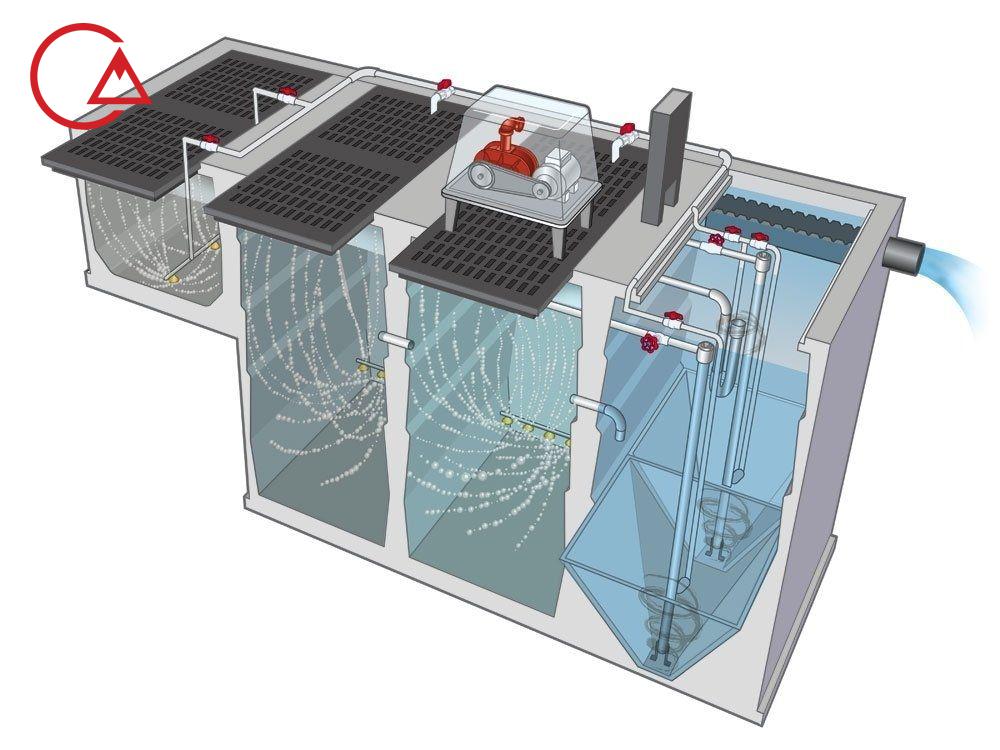

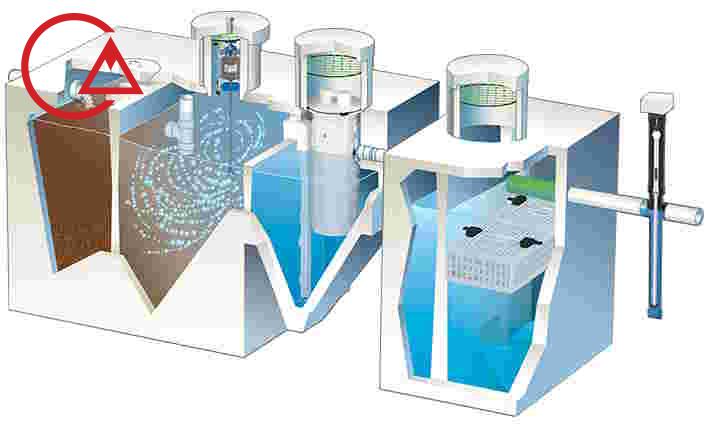

اجزای یک پکیج تصفیه فاضلاب انسانی

اجزای یک پکیج تصفیه فاضلاب انسانی

هرکدام از مراحل تصفیه فاضلاب بهداشتی با چه هدفی استفاده میشوند؟

تصفیه اولیه

جهت حذف بخشی از مواد آلی و مواد جامد معلق به کار گرفته می شود.

تصفیه بیولوژیکی ثانویه

این مرحله 95 % باکتریها که بیشتر تخم انگلها را بهمراه 90% آلودگی و بخش مهمی از ویروسها به همراه لجن ته نشین شده حذف خواهند کرد. پساب خروجی از تصفیه ثانویه تقریباً عاری از عوامل بیماریزا انگلی خواهد بود ولی هنوز مقادیر مهمی از باکتریها و ویروسها را به همراه خود خواهد داشت.

تصفیه تکمیلی

پساب خروجی از تصفیه ثانویه احتمالاً دارای مواد آلی خواهد بود که جهت گندزدایی مناسب نمیباشد. بنابراین پساب باید فرآیند تصفیه تکمیلی نظیر لاگون را طی کند. اگر زمین کافی و یا شرایط مناسب برای احداث لاگون وجود ندارد می توان صافی ماسه ای تند جهت کاهش جامدات معلق را استفاده کرد.

گندزدایی با کلر

جهت رساندن مقادیر میکروبی به آن حدی که در طبیعت وجود دارد پساب خروجی از تصفیه تکمیلی باید فرآیند کلرزنی تا نقطه شکست را نیز پشت سر بگذارد. گندزدایی ممکن است با دی اکسید کلر(بسیار کارآمد) هیپوکلرید سدیم یا گاز کلر انجام گیرد. سایر گزینه ها شامل روش هایی نظیر استفاده از اشعه ماوراء بنفش می باشد.

گندزدایی پساب خروجی به ویژه در نقاطی که پساب به مناطق ساحلی وارد میگردد که محل زیست سخت پوستان میباشد و مردم منطقه عادت به خوردن سختپوستان به صورت خام دارند با دقت و نظارت بیشترضروری تر می باشد.

تصفیه لجن

لجن ناشی از تصفیه فاضلاب بیمارستان جهت اطمینان از حذف بیشتر عوامل بیماریزا نیازمند هضم بی هوازی است. یک روش جایگزین جهت بی خطرسازی لجن حاصل، خشک کردن و سپس سوزاندن آن به همراه زائده های عفونی می باشد. تصفیه فاضلاب بیمارستانی در داخل محوطه بیمارستان سبب تولید لجن خواهد شد که دارای مقادیر زیادی تخم انگل و سایر عوامل بیماریزا می باشد.

بدنه پکیج تصفیه فاضلاب می تواند پلی اتیلن و یا فلزی و در برخی موارد که محدودیت فضا وجود دارد کامپوزیت استفاده گردد . از نظر این شرکت بدنه پلی اتیلن مورد استفاده در ساخت پکیج تصفیه فاضلاب بدلیل قابلیت دفن درون زمین بدون سازه نگهبان همچنین صرفه اقتصادی دارای ارجحیت نسبت به مابقی مدلها می باشد .

قیمت پکیج تصفیه فاضلاب بیمارستانی بستگی به میزان فاضلابی دارد که در روز از بیمارستان تولید و به بیرون دفع می گردد و در محدوده 580 میلیون ریال برای بیمارستانی 36 تختخوابی تا 8 میلیارد ریال برای بیمارستان 500 تختخوابی قایل تصور است .

مروری کوتاه بر اجزاء تشکیل دهنده پکیج تصفیه فاضلاب و وظایف هر یک از آنها :

مخزن ذخیره لجن (Sewage holding tank)

لجن انباشت شده در انتهای مخزن ته ­نشینی، توسط پمپ انتقال لجن که به صورت ایر- لیفت پمپ می­باشد، به مخزن ذخیره لجن انتقال داده می­شود. پمپ ایر-لیفت پمپی است که توسط هوا، عمل لیفت و انتقال را انجام می­دهد. خط تغذیه هوای این پمپ، از بلوئرهای هوادهی تصفیه­خانه تامین می­شود.لجن انباشته شده در این مخزن، در دوره­های عمدتا چندماهه (بسته به ظرفیت مخزن) باید تخلیه شود. همچنین این می­تواند با پروسه ­های تصفیه تکمیلی (مانند فیلتر پرس)، آبگیری شده و تبدیل به پسماند جامد و خشک شود.

مخزن هوادهی (Aeration chamber)

مخزن یا تانک هوادهی، مهم­ترین بخش پروسه تصفیه بیولوژیکی می­باشد. در این قسمت، هوا توسط بلوئر یا دمنده های هوا، تولید شده و توسط دیفیوزرهای تعبیه شده در کف مخزن، در کل مخزن یا تانک هوادهی به صورت منظم پخش می­شود. هوای تولید شده، سبب می­شود تا  باکتری ­های هوازی، توسط آن شروع به فعالیت و تکثیر کرده و پروسه بیولوژیکی تصفیه فاضلاب (تجزیه مواد آلی موجود در فاضلاب) انجام شود. در این مرحله مواد آلی موجود در فاضلاب تجزیه شده و تبدیل به توده ­ها و لخته ­های بیولوژیکی می­شوند.

آشغالگیر (Screen)

آشغالگیر، در سیستم تصفیه فاضلاب، جهت جداسازی اجزای بزرگ و آشغال­ های موجود در فاضلاب می­باشد. این آشغالگیر می­تواند به صورت شبکه های فلزی با مش بندی مناسب (آشغالگیر دستی) یا آشغالگیر مکانیکی باشد. عدم جداسازی آشغال­ ها و ذرات و اجزای بزرگ در ورودی فاضلاب، می­تواند سبب آسیب به سایر سیستم های مکانیکی در سایر مراحل تصفیه باشد.

مخزن نگهداری پساب و کلرزنی (Disinfection chamber)

پساب شفاف شده از قسمت ته­ نشینی، توسط ایر لیفت پمپ به مخزن نگهداری پساب انتقال داده می­شود. پمپ ایر لیفت پمپی است که توسط هوا، عمل لیفت و انتقال را انجام می­دهد. خط تغذیه هوای این پمپ، از بلوئرهای هوادهی تصفیه­ خانه تامین­ می­شود. در این قسمت پساب جهت کلرزنی، به قسمت کلرزنی به صورت ثقلی منتقل می­شود.

سیستم تامین هوا ، دمنده هوا (Blowers)

تامین هوای مورد نیاز جهت انجام پروسه تصفیه بیولوژیکی، توسط دمنده ها یا بلوئرهای هوادهی می­باشد. مهم ترین پارامتر در انتخاب بلوئر مناسب، میزان ظرفیت تولید هوا (مترمکعب در ساعت)، و فشار مورد نیاز جهت انتقال هوا ( حداکثر ارتفاع مخازن هوادهی) می­باشد. بلوئرهای هوادهی به دو صورت ساید چنل جهت ظرفیت­های پایین تر و روتز بلوئر (دمنده­هایی با قدرت بالا) می­باشند.

مخزن ته نشینی (Sedimentation chamber)

در مخزن ته­ نشینی، لخته ­های بیوژیکی تولید شده در تانک یا مخزن هوادهی، در سطح انتهای مخزن ته ­نشین شده و پساب شفاف شده از خروجی بالای مخزن (وی-ناچ)، خارج می­شود. درصورت طراحی مهندسی و صحیح سیستم تصفیه خانه  و اجرای دقیق تصفیه خانه، BOD  پساب خروجی بهداشتی، در این قسمت به کاهش بالای 90 درصد خواهد رسید.

مخزن نگهداری پساب و کلرزنی (Disinfection chamber)

جهت کلرزنی و گندزدایی پساب، از این مخزن می­توان استفاده کرد . در این قسمت توسط پکیج کلرزن، کلر به صورت هیپوکلرید سدیم یا کلسیم، به پساب تزریق می­شود. در مخزن کلرزن عمدتا توسط صفحات جداگر، طول مسیر حرکت جریان ترکیبی مایع، افزایش می­یابد. همچنین در برخی سیستم­های اجرایی، کلر به خط لوله مارپیچ شکل تزریق می­شود.

پمپ انتقال لجن (Sewage pumps)

پمپ انتقال لجن عمدتا ایر-لیفت پمپ می­باشد. پمپ ایر-لیفت پمپی است که توسط هوا، عمل لیفت و انتقال را انجام می­دهد. خط تغذیه هوای این پمپ، از بلوئرهای هوادهی تصفیه­ خانه تامین می­شود

لوله های انتقال هوا و لجن و تجهیزات جانبی

شامل پایه های نگهدارنده و تمامی لوله کشی هایی است که بمنظور انتقال هوای تولیدی توسط بلوئر، انتقال لجن و … می بایست توسط تیم نصب انجام گیرد .

تابلو برق

تابلو برق جهت کنترل اجزای الکترومکانیکال و برقی تصفیه­ خانه می­باشد. این تابلو توسط مهندسین متخصص برق، متناسب با توان اجزای برقی و تعداد آنها، طراحی و اجرا می­شود. مهم ترین اجزای الکترومکانیکال تصفیه خانه بلوئرهای هوادهی و پمپ­ ها می­باشند.

کلریناتور (Chlorinator)

پکیج کلرزن یا سیستم کلریناتور، شامل اجزای اصلی زیر می­باشد:

  • مخزن جهت ترکیب پودر کلر (هیپو کلرید کلسیم یا سدیم) با نسبت تعیین شده با آب، و تولید مایع کلر
  • پمپ تزریق کلر مایع تولید شده
  • میکسر و پروانه و شافت جهت همزنی و تولید مایع کلر
