کلریناتور گازی

سیستم کلریناتور گازی جهت تصفیه و گندزدایی آب آشامیدنی کاربرد دارد.

از مهمترین پارامترهای مورد توجه کلریناتور گازی میزان ایمنی آن نسبت به

نشتی گاز کلر (که یک گاز سمی و مرگبار است) می باشد.



مزیت های کلریناتور گازی

  • ایمنی و کنترل نشت گاز کلر در محیط علاوه بر تزریق گاز کلر
  • استفاده از PLC جهت کنترل سیستم
  • مجهز به سیستم تعویض کننده خودکار کپسول خالی با کپسول ذخیره
  • دارای صفحه نمایش گرافیکی
  • امکان اتصال به شبکه های کنترلی به منظور نمایش از راه دور
  • نصب شیر درصدی بر روی مسیر مکش گاز کلر و بعد از کلریناتور

اجزای کلریناتور گازی

دستگاه کلرزن گازی از اجزای زیر تشکیل گردیده است:

  • کپسول گاز کلر
  • شیر رگولاتور گاز کلر
  • لوله نقره ای گاز کلر جهت ارتباط کپسول کلر به ونتوری
  • مانومتر اندازه گیری میزان گاز کلر
  • لوله UPVC و سه راهی اتصال گاز کلر
  • کلکتور UPVC خروجی اطمینان رگولاتور گاز کلر
  • سیستم آژیر خطر جهت نشتی احتمالی پکیج کلرزن گازی

معرفی کلر

  • کلر گازی است که بویی تند و نافذ دارد.کلر گازی شکل در غلظت های کم،
  • بی رنگ و در غلظت های زیاد به رنگ زرد مایل به سبز است
  • و مایع آن نیز دارای رنگ سبز کهربایی است.
  • گاز کلر (بسته به غلظت) موجب سوزش چشم ها و مجاری مخاطی بینی و سیستم تنفسی گردیده
  • و چند دقیقه تنفس در غلظت های نظیر ppm 1000 میتواند موجب کشته شدن فرد گردد.
  • بوی کلر در در غلظت های بیش از 3/0 قابل تشخیص می باشد.
  • آستانه ی تشخیص بو در افرادی که با توجه به شغل خود به بوی کلر عادت کرده اند بیشتر است.
  • کلر در سال1744 در آزمایشگاهی در سوئد
  • کشف و در سال 1810 به عنوان یک عنصر جدید پذیرفته شد.
  • نام کلر از کلمه یونانی Cloros که به معنای سبز کمرنگ می باشد
  • اقتباس گردیده است. گاز کلر حدودا5/2 برابر سنگین تر از هوا است.

سابقه و علل استفاده از کلر در صنعت آب و فاضلاب

  • تا یک صد سال قبل، به دلیل وجود بیماری های ناشی از آلاینده های میکروبی یا ویروسی موجود در آب
  • آشامیدن آب کاری مخاطره آمیز بوده است و بیماری هایی نظیر وبا و تیفویید
  • که از طریق آب منتشر می شدند، هنگام همه گیری مصیبتی عمومی به بار می آوردند
  • اما با ظهور روش های گندزدایی آب، سطح بهداشت و کیفیت زندگی بهبود یافت.
  • پس از تصفیه ی فیزیکی و شیمیایی آب میکرو ارگانیسم ها
  • به ویژه باکتریها به طور کامل از آب حذف نمی شوند
  • در حالی که آب شرب باید عاری از هرگونه میکرو ارگانیسم بیماری زا باشد
  • و بدین منظور باید از روش های سالم سازی
  • و گند زدایی برای حذف کامل میکروارگانیسم های بیماریزا استفاده نمود.
  • در سال 1888 اولین ثبت اختراع در زمینه ی کلر زنی آب در نیوجرسی آمریکا صورت پذیرفت.
  • در سال 1902 اولین سامانه ی دائمی کلرزنی آب در جهان در شهر Middelkerke بلژیک شروع به کار کرد.
  • تا اواخر دهه ی 1970، کلر تنها ماده ی مورد استفاده برای گندزدایی آب آشامیدنی بود
  • چرا که به دلایل زیادی نظیر ایجاد کلر باقی مانده
  • و ممانعت از رشد مجدد باکتری ها در شبکه ی توزیع، مناسب بودن جهت گندزدایی آب
  • با گستره ی بالایی از کیفیت های مختلف، قابلیت پایش و کنترل آسان، مقرون به صرفه بودن و…

یک گند زدای ایده آل به شمار می رفت اما

  • در دهه های اخیر، تامین کنندگان آب با چالش های جدیدی نظیر شناسایی عوامل بیماری
  • زای مقاوم در برابر تصفیه نظیر Giardia و Cryptosporidium، لزوم به حداقل رساندن محصولات جانبی
  • در فرآیندهای گندزدایی، سخت گیرانه تر بودن قوانین جدید زیست محیطی
  • و ایمنی و لزوم تقویت بخش امنیتی تجهیزات گندزدایی مواجه شده اند.
  • که با وجود مزایا و گستردگی استفاده از کلر باعث می گردند استفاده از جایگزین های کلر نظیر
  • ازن، کلروآمین ها، دی اکسید کلر و تابش فرا بنفش نیز مد نظر قرار گیرند.
  • هم اکنون گاز کلر در 5 تصفیه خانه ی آب شهر تهران و 3 ایستگاه گندزدایی خطوط انتقال آب و مخازن آب شرب شهر، به کار گرفته می شود.

مخاطرات کلی کلر

  • گاز کلر اساسا یک محرک دستگاه تنفسی است
  • این گاز در غلظت های کم دارای بویی شبیه به سفیدکننده‌ی خانگی است.
  • با افزایش غلظت این ماده به بیش از حد تشخیص بویایی،
  • نشانه های بیماری در افرادی که در معرض آن قرار می گیرند، ظاهر می شوند.
  • در غلظت های بیش از ppm5 گاز کلر بسیار تحریک کننده است.

آثار

غلظت گاز کلر در هوا بر حسب (ppm)

آستانه ی تشخیص بو (آستانه ی تشخیص بو در افرادی که با توجه به شغل خود به بوی کلر عادت کرده اند بیشتر است.)

4/0 – 2/0

تحریک غشایی و پوستی ملایم در مخاط که تا 1 ساعت قابل تحمل است

1-3

تحریک متوسط در دستگاه تنفسی

5-15

درد سریع در قفسه ی سینه، استفراغ، تنگی نفس، سرفه

30

احتقان و تورم شدید و سمی ریوی و ادم ریه ها

40-60

کشنده پس از 30 دقیقه

430

کشنده در عرض چند دقیقه

1000

جدول

  • ، آستانه های قرار گرفتن در معرض کلر و واکنش های گزارش شده
  • در انسان را نمایش می دهد.
  • *هر چند عبارت (چند دقیقه) نشان از خطر بالای کلر در این غلظت دارد
  • اما از دیگر سو بیان کننده ی مرگ آنی نبوده
  • و افراد فرصت فرار دارند. البته حین فرار،
  • فرد باید تنفس را قطع کرده و تنها از هوای محبوس شده
  • و ذخیره ی داخل ریه ها استفاده نماید.

اثرات تنفسی/قلبی-ریوی

  • قرار گرفتن در معرض غلظت های کم گاز کلر، تحریک بینی و همچنین تحریک غشاهای مخاطی
  • دستگاه تنفسی را به دنبال دارد. با افزایش غلظت کلر، تاثیرات تحریک آمیز آن در قسمت های ابتدایی
  • و همچنین عمیق دستگاه تنفسی افزایش می یابد که با سرفه و سختی احتمالی در تنفس آشکار می شوند.
  • استنشاق گاز کلر (تا بیشتر از PPm15) ممکن است منجر به تنگی نفس
  • ناشی از انقباض و تنگی مجرای هوا و جمع شدن مایع در ریه ها گردد (اِدم ریوی).
  • با افزایش طول مدت تماس و یا افزایش غلظت کلر، فرد ممکن است به سرعت شروع به تنفس سریع،
  • خس خس کردن نفس ، تنفس غیر عادی یا (دفع) خلط خونین نماید. در موارد شدید تر،
  • مشکل تنفسی می تواند با از کار انداختن سیستم قلبی-ریوی ناشی از نارسایی تنفسی،
  • موجب مرگ گردد. شخص قرار گرفته درمعرض کلر با سابقه ی نارسایی تنفسی،
  • ممکن است دارای واکنشی بیش از حد (خطرناک) باشد.

اثرات پوستی

  • کلر مایع در تماس با پوست، موجب سوختگی های گرمایی یا شیمیایی موضعی (سرما زدگی شیمیایی) خواهد شد.
  • کلر گازی شکل در تماس با پوست می تواند در رطوبت بدن (عرق) حل شده
  • و احساس سوختگی و تحریک پوست در اثر قرار گرفتن در معرض کلر را ایجاد نماید.

مخاطرات کلر برای چشم ها

  • غلظت های کم کلر در هوا می توانند موجب تحریک چشمی
  • به همراه ناراحتی های سوزش، پلک زدن اسپاسمی، قرمزی، آماس ملتحمه و اشک ریزی چشم گردند.
  • تماس با غلظت های زیادتر کلر به آسیب های شدیدتر منجر می شود.
  • کلر مایع در تماس با چشم ها موجب سوختگی های گرمایی و یا شیمیایی جدی خواهد شد.

اقدامات لازم در هنگام بروز حوادث نشست کلر

1-به جز امدادرسانان و افراد مسئول بقیه افراد باید تخلیه شده و به سرعت از محل دور شوند.

2-افراد باید در خلاف جهت وزش باد و تا حد ممکن از محل دور شوند. تجهیزاتی نظیر بادنما کمک می کنند تا مردم به سمت مکان های ایمن تخلیه شوند.

3-مردم باید به سرعت از محل وقوع حادثه تخلیه

و در صورت عدم امکان تخلیه، در محیطی محبوس (ترجیحا در طبقات بالای ساختمان ها) محافظت گردند.

4-اگر فرار و تخلیه امکان پذیر نباشد

و یا در زمانی که فرد در داخل ساختمان محبوس شده است، باید تمام منافذ ورودی هوا نظیر در و پنجره ها، کانال های کولر و… بسته شده و کولر، فن و هر سیستم تهویه ی دیگر خاموش شود این کار می تواند تا حدودی از ورود گاز کلر به داخل ساختمان جلوگیری کند.

5-محل امنی که مردم در آن پناه گرفته اند باید

به طور مداوم کنترل گردد زیرا ممکن است با تغییر جهت وزش باد یا افزایش مقدار نشست گاز، حضور در این مکان نیز خطرناک گردد.

6-همیشه تخلیه و دور شدن از

محل وقوع حادثه در خلاف جهت جریان باد، ایمنی بیشتری را به همراه دارد. در صورت عدم امکان فرار و با توجه به سنگین تر بودن گاز کلر نسبت به هوا، نقاط مرتفع نسبتا، و نه قطعا، امن تر هستند.

7-مردم باید در سمتی از ساختمان

که دورتر از محل نشت است مستقر شوند.

8-در حوادث فقط باید

افراد مسئول آموزش دیده، مجهز به تجهیزات ایمنی فردی (PPE) کامل و لوازم مورد نیاز برای اطفاء حضور داشتنه باشند. هیچ فرد مسئولی نباید بدون تجهیزات PPE وارد محل نشت و محدوده اطراف آن گردد.

5-کمک های اولیه و چکیده ای از مراقبت های پزشکی

1-کمک های اولیه، معالجات موقتی فوری ای هستند که برای فردی که در معرض عامل آسیب رسان (در اینجا گاز کلر) قرار می گیرد انجام می شوند.

2-عملکرد فوری و سریع در انجام کمک های اولیه، ضروری است.

3-در مواقع بروز حوادث، ایجاد آرامش به کم کردن نگرانی افراد کمک خواهد کرد.

4-به سرعت از مراکز فوریت های پزشکی و اورژانس (تلفن115) درخواست کمک شود.

5-اگر فرد بیهوش باشد، باید مسیرهای هوایی باز نگه داشته شده و مانع از انسداد آنها شد.

6-هرگز نباید به شخص غیر هوشیار، بیهوش یا دچار تشنج، ماده ای خوراند.

7-فرد قرار گرفته در معرض کلر باید ار لحاظ سالم بودن مسیرهای جریان هوا و تنفس، بررسی و معاینه شود.

8-اگر تنفس مصدوم قطع شده باشد، باید به سرعت مورد احیای قلبی-ریوی (CPR) قرار گیرد.

9-اگر چشم ها در اثر تماس با کلر تحریک شدند

باید به سرعت با مقدار فراوانی آب ولرم به مدت حداقل15 دقیقه شسته شوند. (در این حالت) هرگز سعی نکنید از خنثی سازهای شیمیایی استفاده کنید پلک ها باید در حین انجام شستشو (با استفاده از انگشتان دست) باز نگه داشته شوند تا اطمینان حاصل شود که تماس با آب در تمام بافت های قابل دسترسی چشم ها و پلک ها انجام گرفته است. کمک های پزشکی باید هرچه سریع تر درخواست گردند. اگر چنین کمک های به سرعت در دسترس نبودند شستشوی چشم ها باید به مدت 15 دقیقه ی دیگر ادامه یابد و هیچ چیز به جز آب نباید در شستشو به کار رود مگر این که توسط امدادگر یا تکنسین مجرب کمک های اولیه تجویز شود.

10-اگر کلر، لباس ها و یا پوست شخص در معرض نشت

قرار گرفته را آغشته و اشباع کرده باشد، باید لباس های آلوده بیرون آورده شوند. در ادامه لازم است که فرد به طور مناسب و صحیح زیر دوش آب قرار داده شده و شستشوی کامل بدن وی انجام گردد.

11-اگر کلر مایع، پوست یا لباس را آلوده کند،

باید از دوش اضطراری استفاده شده و لباس آلوده شده در زیر دوش آب از بدن خارج شود. پوست ملتهب آلوده شده باید با مقادیر فراوانی از آب ولرم به مدت 15 دقیقه یا بیشتر شسته شود. سوختگی های گرمایی ناشی از دمای سرد کلر مایع، ممکن است از هر نوع واکنش شیمیایی دیگر، بین کلر و پوست، آسیب رسان تر باشند. قرار گیری در معرض گاز کلر می تواند پوست را تحریک کند برای پوست آسیب دیده، هیچ خنثی ساز شیمیایی یا هیچ گونه مرهم یا پمادی را استعمال نکنید. در صورتیکه تحریکات پوستی پس از شستشو با آب ادامه یافتند یا اگر پوست پاره شد یا تاول زد، به یک امدادگر یا تکنسین مجرب کمک های اولیه مراجعه کنید. لازم به ذکر است که عدم استفاده از مرهم، پماد و … دستوری برای مرحله ی کمک های اولیه بوده و متفاوت از مرحله ی درمان زیر نظر پزشک است.

12-افراد کمک کننده باید

احتیاطات لازم جهت حفاظت خود از هر گونه تماس با کلر در حین اجرای کمک های اولیه را به کار برند و هرچه سریع تر، فرد مصدوم را از محدوده ی آلوده دور کنند.

13-تست های علائم حیاتی

(تنفس، ضربان قلب و فشار خون) و اشباعیت اکسیژن در صورت در دسترس بودن پرسنل آموزش دیده و تجهیزات مناسب باید صورت پذیرند.

14-در تماس های حاد یا کوتاه با کلر،

هیچ پادزهر خاصی شناخته نشده است. ارزیابی سریع پزشکی و اقدامات پشتیبانی، در رسیدن به نتایج مناسب درمانی، لازم هستند.

15-به فرد مصدوم

توصیه شود که آرام و عمیق تنفس کند.

16-تمامی افرادی که

در اثر تماس حاد و بیش از حد با گاز کلر از طریق استتنشاق آن، علائم بیماری را نشان داده اند، باید تحت نظارت امدادگر یا تکنسین مجرب کمک های اولیه قرار بگیرند.

17-با ارتباط برقرار کردن با بیمار،

نگرانی او را تسکین دهید. به ویژه به هنگام انجام اقدامات تنفسی، به کمک روش های مختلف، از خود او کمک بخواهید.

18-اگر تنفس قطع نشده باشد،

فرد قرار گرفته در معرض (کلر) باید در یک موقعیت راحت و آسوده قرار داده شود. این شخص باید در حالت نشسته ی کامل (با پاهای دراز شده روی زمین) و با زاویه 45تا 60 درجه در سر و بالا تنه (نسبت به خط عمود بر زمین) قرار داده شود (مگر اینکه مشکلی پزشکی وجود داشته باشد)

19-تجهیزات اکسیژن دهی پزشکی

باید در محل یا ساختمانی نزدیک به سامانه های کلرزنی وجود داشته باشند.

چنین تجهیزاتی باید به صورت دوره ای تست و بررسی شوند. لازم به ذکر است که تجهیزات اکسیژن دهی پزشکی متفاوت با سیستم های تنفسی هوای فشرده هستند.

20-از لحاظ تاریخی، اکسیژن درمانی

به ویژه اکسیژن مرطوب، به عنوان درمان اولیه در زمان استنشاق کلر در نظر گرفته شده است. چون رطوبت، تحریک های ناشی از کلر در غشاهای مخاطی را تسکین می دهد لذا اکسیژن مرطوب ترجیح داده می شود. اکسیژن بدون رطوبت، می تواند دارای تاثیر خشک کننده باشد، بنابراین به شکل بالقوه، علائم تحریک و سوزش را شدید تر می کند با این حال اگر اکسیژن مرطوب در دسترس نباشد، نباید از اکسیژن بدون رطوبت در صورتی که اکسیژن درمانی لازم شناخته شده، پرهیز نمود. با پیشرفت در تکنولوژی، هم اکنون تجهیزاتی در دسترس قرار گرفته اند، که می توانند به سرعت اشباعیت اکسیژن در یک فرد را ارزیابی و تعیین کنند (پالس اکسی متری). این ارزیابی و سنجش ممکن است در تعیین اینکه آیا اکسیژن تکمیلی پس از تنفس و استنشاق کلر مورد نیاز هست یا خیر، کمک کننده باشد.

21-ممکن است در تمامی موارد

استنشاق کلر، اکسیژن درمانی لازم نباشد. با این حال در مواردی که فردی کلر استنشاق کرده است و (حتی) پس از ترک محل آلوده به کلر، باز هم علائم بیماری را نشان می دهد، اکسیژن درمانی توصیه می شود، مگر اینکه بتوان تشخیص داد به این درمان نیازی نیست. به عبارت دیگر اکسیژن درمانی لازم است مگر اینکه خلاف آن ثابت شود.

شرایطی که در آنها نیازی به اکسیژن درمانی وجود ندارد، باید به طور کامل توسط یک پزشک و بر اساس یافته های پزشکی و بررسی مورد به مورد توسط امدادگر یا تکنسین مجرب کمک های اولیه که به طور ویژه در این حوزه آموزش دیده، معین شوند.

22-استفاده از اکسیژن باید

توسط امدادگر یا تکنسین مجرب کمک های اولیه، که در زمینه ی استفاده از تجهیزات ویژه ی اکسیژن رسانی، تحت راهنمایی یک فرد متخصص و دارای مجوز در حوزه ی مراقبت بهداشتی، آموزش دیده باشد، انجام شود.

کنترل سیستم خود را در دست بگیرید. سوپاپ خودکار سری 2000 SUPERIOR

برای استفاده با تمام دستگاه های کلر و سولفوناتور گازی و سیستم های تغذیه مایع شیمیایی VacuFeed. SUPERIOR AUTOVALVE طوری طراحی شده است که به تاسیسات تصفیه آب و فاضلاب وسیله ای واقعی برای کنترل نرخ تغذیه گاز کلر یا دی اکسید گوگرد در هنگام تصفیه دبی های آب و/یا باقیمانده های مختلف می دهد. زمان پاسخگویی سریع و موتور پله ای DC با گشتاور بالا بسیار ناهموار و قدرتمند، دقت و قابلیت اطمینان بی نظیری را ارائه می دهد. SUPERIOR AUTOVALVE با استفاده از یک پنل رابط اپراتور ساده قابل درک و منو محور، می تواند تقریباً در هر سیستم کلر زنی گاز یا دی اکسید گوگرد موجود نصب شود و در کمتر از 30 دقیقه راه اندازی شود. اپراتورها مجبور نیستند ابزار دقیقی داشته باشند، و همچنین مجبور نیستند محاسبات پیچیده ای برای تنظیم یا کالیبره کردن AUTOVALVE انجام دهند. تنها چیزی که مورد نیاز است یک سیگنال 4 تا 20 میلی آمپر از یک جریان سنج آب و/یا آنالایزر باقیمانده، یک منبع تغذیه 110/220 VAC، منبع تغذیه 50/60 هرتز و یک کلرساز گاز (یا سولفوناتور) است.

سیستم منوی کاربرپسند شما را در هر عملیات کالیبراسیون راهنمایی می کند، اگرچه اکثر نصب ها فقط به حداقل بررسی اولیه برای تنظیم حداکثر نرخ تغذیه گاز نیاز دارند.

همه “گزینه ها” از قبل ساخته شده اند.
Superior AutoValve تنها شیر کنترل خودکار گاز است که هر سه حالت کنترل (3) را از قبل در کنترلر تعبیه کرده است. نیازی به خرید یا نصب “ماژول” یا “تراشه” اضافی نیست.

حداکثر ظرفیت نرخ خوراک تا 10000 PPD (200 کیلوگرم/HR) در دسترس است.

پیشرو در گندزدایی و تصفیه آب و فاضلاب

بخشی از استاندارد طلا باشید. SUPERIOR™ سیستم های تغذیه گاز و مایع و ابزار دقیق. هنگامی که یک سیستم تغذیه شیمیایی مایع SUPERIOR™ Gas Chlorinator یا VacuFeed را خریداری می کنید، بهترین و پیشرفته ترین محصول موجود در بازار را از نظر فناوری دریافت خواهید کرد. عادت زنانه. Chemical Injection Technologies، Inc.، به رضایت مشتری، ایمنی، فناوری فعال و طراحی برتر اختصاص داده شده است. ما قول می دهیم که تمام انرژی و استعدادهای ما به طور مداوم برای نگه داشتن محصولات SUPERIOR™ در لبه تکنولوژی استفاده می شود تا همیشه از بالاترین کیفیت در طراحی و مواد مطمئن باشید. ما همچنین متعهد می شویم که شما هرگز بیش از یک تماس تلفنی یا فکس از توجه شخصی دور نخواهید بود. اکثر سوالات متداول توسط فروشنده محلی SUPERIOR™ شما قابل رسیدگی است، اما اگر زمانی نیاز دارید یا می خواهید به یک سؤال فنی پاسخ دهید یا نظرات و پیشنهاداتی در مورد تجهیزات SUPERIOR™ خود دارید، ما همیشه در خدمت شما هستیم. اجازه دهید به شما نشان دهیم که چرا همه محصولات ما واقعاً برتر هستند.

ابزارآلات هیدرولیکی بالاترین در جهان را تولید می کند کیفیت کلریناتورهای گاز، سیستم های کلرزنی گاز، سیستم های تغذیه گاز و تجهیزات اندازه گیری شیمیایی.

کلریناتورهای هیدرو گازی و آنالایزرهای کلر باقیمانده در سطح جهانی به عنوان ناهموارترین ، با کیفیت و ماندگارترین دستگاه موجود شناخته شده اند. اگر از برند دیگری از کلریناتور گازی استفاده کرده اید، چند دقیقه را صرف پیدا کردن آن کنید چرا هیدرو سریع ترین رشد تولید کننده تجهیزات کلرزنی گاز در بازار است.



خط تولید ما شامل: فیدرهای گاز کلر، آنالایزرهای کلر باقیمانده و تجهیزات کلرزنی، اجکتورها، سیستم های دکلره، ستون های کالیبراسیون و ایستگاه های شرکتی برای تزریق مواد شیمیایی است. نمای کلی خط تولید Hydro Instruments را از اینجا .

سیستم های کلرزنی گازی

سیستم های کلر زنی گاز اغلب برای گندزدایی آب در تاسیساتی که مصرف آب زیاد است استفاده می شود. گاز کلر گازی به رنگ زرد مایل به سبز است که در شرایط دما و فشار معمولی سنگین تر از هوا است. گاز کلر که تحت فشار در مخازن کلر پر می شود با استفاده از وسایل و لوازم مناسب به مقدار دوز به آب اضافه می شود و در نتیجه ضدعفونی انجام می شود.

گاز کلر تقریباً 100٪ خالص است. بنابراین فضای کمتری را اشغال می کند و با توجه به مصرف کلر مایع مقرون به صرفه تر است. با این حال، وجود کلر در حالت گازی در محیط می تواند خطرات مرگباری برای سلامت انسان داشته باشد. بنابراین، اقدامات ایمنی لازم باید انجام شود و ماده باید با احتیاط استفاده شود. در روستاها، شهرها و شهرهایی که مصرف آب زیاد است، معمولاً سیستم های کلرزنی گاز ترجیح داده می شود.

محصولات سیستم کلرزنی گاز که ما عرضه می کنیم:

  • مخازن گاز کلر
  • تنظیم کننده های خلاء
  • کلریناتورها
  • انژکتورها
  • بوستر پمپ ها
  • فیلترها و لوازم جانبی گاز کلر
  • ابزار اندازه گیری کلر باقیمانده
  • ردیاب های نشت گاز کلر

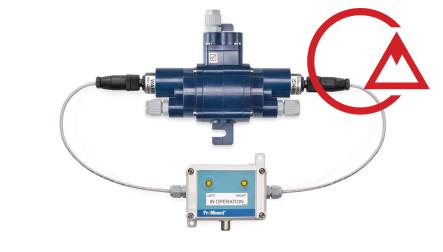

  • سیستم های سوئیچینگ اتوماتیک مخزن
  • لوازم جانبی بالابر مخزن گاز کلر
  • شیرهای گاز کلر
  • شیلنگ های اتصال انعطاف پذیر
  • کلکسیونرها
  • تجهیزات ایمنی
  • چرخ مخزن گاز کلر
  • فن های تهویه اگزوز
  • سیستم های کلر زنی گاز قابل حمل کانتینری

کلرزنی گازی

اصل عملیات
Motive Water (آب در فشار بالا) برای تولید خلاء از انژکتور عبور می کند. این خلاء تا تنظیم کننده خلاء خودکار (AVR) گسترش می یابد. گاز کلر عرضه شده (از تن / سیلندر یا اواپراتورهای کلر) تحت فشار، توسط مقدار کاهش فشار [PRV] به فشار کمتری کاهش می یابد و در AVR به خلاء ثابت می رسد. گاز تحت خلاء از یک گاز یا روتامتر و شیر کنترل جریان [FCV] عبور می کند.

یک تنظیم کننده فشار دیفرانسیل[DPR] برای کوریناتورها با ظرفیت بالای 6 کیلوگرم در ساعت، برای کنترل افت فشار در سرتاسر فلومتر و همچنین برای اطمینان از جریان دقیق و ثابت گاز ارائه شده است. سپس گاز کلر با آب در انژکتور مخلوط شده و تا نقطه مصرف تخلیه می شود. شیرهای ایمنی مانند شیر چک، شیر تخلیه اضطراری، شیر تخلیه فشار و شیر تخلیه خلاء در این سیستم ارائه شده است تا هم برای پرسنل عملیاتی و هم برای طول عمر تجهیزات ایمن باشد.

تنظیم کننده خلاء اتوماتیک

به طور معمول بسته می شود و تنها زمانی که خلاء وجود دارد باز می شود، بنابراین جریان گاز کلر را به صورت کنترل شده تنظیم می کند.
طراحی انحصاری حداقل خطر را برای دست زدن به گاز کلر تحت فشار تضمین می کند.

فلومتر

مستقیماً جریان گاز کلر را بر حسب گرم/کیلوگرم پوند مصرف شده در ساعت نشان می دهد.
ساخته شده از شیشه بوروسیلیکات و کالیبره شده برای 0.1، 0.2، 0.5، 1،2،3،5،6 10، 15، 20، 25، 30، 40، 50، 75، 90، 110، 150، 200، 250 کیلوگرم در ساعت .
دقت +- 4٪ جریان نشان داده شده است.
جریان را می توان توسط یک شیر کنترل جریان طراحی شده خاص که با فلومتر متصل است تنظیم کرد.

شیرهای ایمنی

این سیستم با شیر تخلیه فشار ارائه می شود. شیر تخلیه خلاء، شیر چک و شیر تخلیه اضطراری.
ایمنی را در تمام لحظات بحرانی برای مردان و ماشین آلات تضمین می کند.

انژکتور

در انواع Fixed-throat و Variable – throat موجود است.
روزنه های متغیر را می توان به همراه دریچه گاز برای ظرفیت های بالای 50 کیلوگرم در ساعت تهیه کرد و در نتیجه مصرف آب را به حداقل کاهش داد.
ساخته شده از PVC – FRP / چدن با روکش لاستیکی / فولاد ملایم با لاستیک.

اقلام استاندارد عرضه
شیر و شیر تونر اضافی
لوله مسی کویل دار
منیفولد تک / یدک / سه / چهار
شیر منیفولد
گیج فشار با شیر ایزوله
اواپراتور و لوازم جانبی آن (بالای 40 کیلوگرم در ساعت)
فیلتر گاز
شیر کاهش فشار (PRV)
تنظیم کننده خلاء اتوماتیک (AVR)
شیر فشار
گل (روتامتر)
شیر کنترل جریان (FCV)
کابینه
شیر خلاء خلاء
شیر دراون اضطراری
تنظیم کننده فشار دیفرانسیل (≥8 کیلوگرم در ساعت)
شیر چک
وکیوم گیج با شیر ایزوله
شیر توپی پی وی سی
انژکتور
توجه داشته باشید:
موارد فوق برای کلریناتورهای گازی تغذیه دستی با جاروبرقی نصب شده بر دیوار / قاب و کف نصب شده استاندارد هستند. تامین کلر و لوازم جانبی باید بر اساس نیازهای خاص مشتریان (مدل، ظرفیت، سطوح اتوماسیون و غیره) متفاوت باشد. اواپراتورها باید برای ظرفیت های کلریناتور بالای 50 کیلوگرم در ساعت استفاده شوند. بخاری‌ها را می‌توان به تنظیم‌کننده‌های خلاء وصل کرد تا جریان کافی را تضمین کرده و در مناطقی که دما بسیار پایین است، از باقی‌مانده شدن جلوگیری شود.

دستگاه های کلر زنی گاز:

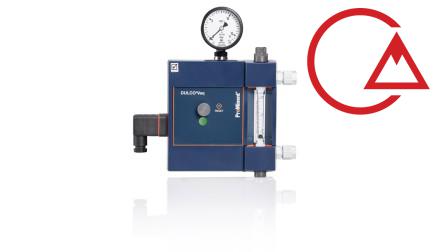

رگولاتور خلاء:
کلرزنی با دوز گاز کلر به طور گسترده در گندزدایی، عمدتاً در فرآیندهای تصفیه با بار بالا استفاده می شود.
1. مدل گاما: (پمپ دوز کلر) کلریناتور گازی
– استانداردهای ایمنی بالا
– کم هزینه در مواد شیمیایی
– صرفه جویی در هزینه در هزینه های فرآیند و عملیات
– ظرفیت: 40 کیلوگرم در ساعت
2. مدل ALPHA: ( پمپ دوز کلر ) کلریناتور گازی
– استانداردهای ایمنی بالا
– کم هزینه در مواد شیمیایی
– صرفه جویی در هزینه در هزینه های فرآیند و عملیات
– ظرفیت: 0 – 2 کیلوگرم / ساعت
تعداد زیاد و متنوع :
منیفولد به عنوان خط جمع آوری عمل می کند و برای اتصال 1، 2، 3، 4 یا بیشتر سیلندر کلر و / یا ظروف در سیستم کلرزنی استفاده می شود.
ساختار آن همچنین جداسازی آسان ناخالصی ها را فراهم می کند و همچنین با استفاده از عناصر گرمایشی خاص، امکان انتقال سریع کلر مایع به فاز گازی را فراهم می کند.

فیلتر کلر:

مواد محافظت شده در برابر اثرات مضر کلر.

سیستم های کلرزنی گاز اتوماتیک

سیستم های کلرزنی گاز اتوماتیک:
کلریناتور گاز سوئیچ اور اتوماتیک یک سیستم پیشرفته و با خلاء است که برای تغییر خودکار خوراک کلر از منبع کلر خالی به منبع کامل طراحی شده است. سری CL-1016/2016 امکان کلرزنی شبانه روزی را بدون نگرانی از تمام شدن کلر در زمانی که سیستم بدون مراقبت است، می دهد. کلریناتورهای سری CL-1016/2016 از نوع تغذیه محلول با خلاء هستند که برای نصب مستقیم روی شیر کمکی یک منیفولد دیواری طراحی شده‌اند و نرخ تغذیه گاز کلر بالا تا 2000 پوند در 24 ساعت (40 کیلوگرم در ساعت) را دارند. دو رگولاتور خلاء، که هر کدام شامل یک مکانیسم ضامن یکپارچه و مستقل هستند، مستقیماً بر روی دو شیر کمکی منیفولد کلر نصب می‌شوند. پانل دبی سنج گاز کلر میزان کلر تغذیه شده را نشان می دهد و ممکن است در هر جایی که امن ترین و راحت ترین باشد قرار گیرد. سرعت جریان کلر به صورت دستی تنظیم می شود و طراحی امکان اضافه کردن آسان تعدادی از دستگاه های کنترل نرخ جریان خودکار را فراهم می کند. یک اجکتور آب با راندمان بالا، خلاء لازم برای کارکرد سیستم را تولید می کند. مجموعه اجکتور شامل یک سیستم شیر برگشتی است که از ورود آب تحت فشار به کلریناتور جلوگیری می کند. یک تنظیم کننده خلاء دیافراگمی مخالف فنر، نرخ جریان گاز کلر را کنترل می کند و همچنین به عنوان شیر قطع کننده ایمنی عمل می کند.

کلریناتورهای گازی

درخواست یک نقل قول

گاز کلر هنوز رایج ترین و مقرون به صرفه ترین فناوری ضد عفونی برای کاربردهای تصفیه آب و فاضلاب است. تجهیزات فیدرهای گاز اکنون به جای تغذیه تحت فشار، تغذیه خلاء نصب می شوند و مستقیماً در کانتینر در مقابل تنظیم کننده های خلاء نصب شده از راه دور نصب می شوند.

سیستم های تغذیه گاز کلر با کنترل دستی و خودکار از طریق Global Treat, Inc. در دسترس هستند و قادر به تغذیه محلول های گازی کلر، دی اکسید گوگرد، آمونیاک و دی اکسید کربن هستند.

Global Treat، Inc، موجودی بزرگی از تجهیزات، قطعات و قطعات را آماده ارسال در همان روزی که سفارش داده‌اند، نگهداری می‌کند. ما همچنین خدمات تعمیر را برای تمام مارک های اصلی ارائه می دهیم.

کلریناتور گازی

28 مه 2015

کلرساز گازی REGAL™ شرکت کلریناترز در ایالات متحده ساخته شده است و برای ضد عفونی کردن آب آشامیدنی، فاضلاب، آب فرآیندهای صنعتی و غیره استفاده می شود.

Chlorinators Incorporated ‘s REGAL Gas Chlorinator

در ایالات متحده ساخته شده است و برای ضد عفونی کردن آب آشامیدنی، فاضلاب، آب فرآیندهای صنعتی و غیره استفاده می شود. کلریناتور گاز از 100 درصد کلر استفاده می کند و کلر باقیمانده ثابتی را فراهم می کند. برومات ها، کلرات ها و پرکلرات ها را ایجاد نمی کند و سیستم تمام خلاء عملاً مشکلات مربوط به سیستم های منیفولد نوع فشار را برطرف می کند. کلرساز REGAL از مواد با کیفیت بالا با جدیدترین فناوری در طراحی و ساخت استفاده می کند تا تعمیر و نگهداری را کاهش دهد و عملکرد را بهبود بخشد.

کلر و ترکیبات کلر

به دلیل سادگی در استفاده و خواص قابل اعتماد، برای دهه ها با موفقیت در تصفیه آب مورد استفاده قرار گرفته اند.

فناوری انتقال گاز ما مخصوصاً برای کلرزنی طراحی شده است. هر چقدر هم که الزامات متفاوت باشد، مجموعه جامع واحدهای به خوبی اثبات شده ما می توانند دوزهای گاز کلر را در خلاء یا ترکیبات کلر مایع ارائه دهند.

سیستم های کلرزنی Lutz-Jesco با اجزای منطبق خود، از دوز کردن کلر گرفته تا دستگاه های آنالیز و هشدار دهنده، تمامی نیازهای سیستم مدرن را برآورده می کنند. آنها با قابلیت اطمینان و دقت دوز مکرر متمایز می شوند.

چگونه عمر کلریناتور گازی خود را افزایش دهیم؟

در محیط اقتصادی ضعیف امروزی، شرکت‌های آب و فاضلاب در حال حذف طرح‌های جایگزینی تجهیزات قدیمی با فناوری‌های جدید هستند و به دنبال راه‌هایی برای بهبود عملکرد تجهیزات موجود با ارتقای سیستم هستند.

به عنوان مثال، بسیاری از شرکت های برق که از سیستم های ضدعفونی گاز کلر استفاده می کنند، به جای جایگزینی این سیستم ها، تجهیزات موجود خود را بهبود می بخشند. کلرزنی گاز، یک روش تصفیه موثر برای 100 سال، قابل اعتماد و بسیار مقرون به صرفه است تا نیازهای کاربردی مختلف را برآورده کند.

برای به حداکثر رساندن استفاده از این فناوری اثبات شده و مقرون به صرفه، درک کامل عملکرد کلرزن گاز ضروری است. علاوه بر این، تعمیر و نگهداری پیشگیرانه یک بار در سال با استفاده از قطعات یدکی اصلی کارخانه برای کلریناتورها و سایر تجهیزات تغذیه گاز، عملکرد بدون مشکل را افزایش می دهد.

در ادامه مروری بر عملیات کلریناتور گاز و نکات ارزشمند عیب یابی برای کمک به افزایش عمر سیستم های شما، کاهش زمان خرابی و هزینه ها است.

نصب مستقیم سیلندر

کلریناتورها نرخ خوراک گاز کلر را از یک سیلندر کلر اندازه گیری و تحویل می دهند (شکل 1). کلریناتور گازی که با خلاء کار می کند، فشار گاز را از سیلندر کلر به خلاء کاهش می دهد و گاز کلر را به نقطه مصرف منتقل می کند.

ساده ترین و مطمئن ترین راه برای ایجاد اتصال از سیلندر گاز به کلریناتور، نصب مستقیم سیلندر است. در نصب مستقیم، شیر ورودی کلریناتور مستقیماً توسط یک اتصال یوغ فلزی مثبت که توسط یک واشر واحد مهر و موم شده است، به شیر سیلندر متصل می شود. این واشر باید هر بار که کلرساز قطع می شود تعویض شود.

پس از قرار دادن کلر بر روی شیر سیلندر، اتصال واشر باید محکم شود. یکی از خطاهای رایج، سفت کردن بیش از حد اتصال واشر است که می تواند به یوغ کلرساز آسیب برساند و باعث نشتی شود. پس از تماس با واشر باید فقط یک نیم تا سه چهارم دور اتصال را سفت کرد. پس از اینکه کلرساز روی شیر سیلندر محکم شد، شیر سیلندر باید فقط یک چهارم دور باز شود. آچار باید روی شیر گذاشته شود تا در صورت نیاز سریعا بسته شود.

نشتی را با استفاده از 26 درجه بررسی کنید. بخار آمونیاک Baume، در زیر مهر و موم واشر اعمال می شود. گاز کلر در حضور بخار آمونیاک یک دود سفید تولید می کند که نشت کلر را به صورت بصری شناسایی می کند. اگر نشتی وجود دارد، بررسی کنید که بسته بندی دریچه سیلندر کلر محکم باشد. سپس، واشر را بررسی کنید.

پرولونگ-گاز-کلریناتور-شکل-1

منیفولد اتصال

نصب مستقیم سیلندر گاز همیشه امکان پذیر نیست. به عنوان مثال، اگر از چند سیلندر برای تامین کلر استفاده شود، منیفولد اتصال لازم است. برای ساخت منیفولد اتصال به موارد زیر نیاز است:

  • منیفولد گاز کلر – ساخته شده از لوله فولادی بدون درز با دریچه کلر برای نصب کلر.
  • یک اتصال دهنده انعطاف پذیر یا گاهی اوقات به عنوان شلاق (از منیفولد لوله سفت و سخت تا منبع کلر) – ساخته شده از مس با روکش روی. این یک خط انعطاف پذیر بین منیفولد و سیلندر کلر ایجاد می کند. و
  • یک دریچه جداسازی – ساخته شده از سیلیکا-آلومینیوم-برنز و بین اتصال دهنده انعطاف پذیر و شیر سیلندر قرار دارد.

اگر گاز از سیلندر گاز تا کلریناتور در حالت خشک نگهداری شود، خوردگی بسیار کم، در صورت وجود، ایجاد می شود. با این حال، هنگامی که یک اتصال فشار کلر شکسته می شود، کلر در معرض رطوبت اتمسفر قرار می گیرد. این اجازه می دهد تا مقداری رطوبت با گاز کلر ترکیب شود و اگر هوای مرطوب در منیفولد جمع شود، اسیدها تشکیل می شوند. این خوردگی ممکن است باعث خرابی به موقع منیفولد شود.

دریچه جداسازی برای جداسازی منیفولد از رطوبت جوی طراحی شده است. قبل از اینکه اتصال فشار کلر قطع شود، شیر ایزوله بسته می شود و شیر سیلندر گاز کلر بسته می شود و اجازه می دهد تنها حداقل مقدار رطوبت وارد سیستم شود. هنگامی که یک ظرف جدید وصل می شود، و اتصال جایگزین می شود، شیر جداسازی و شیر سیلندر گاز کلر را می توان دوباره باز کرد. استفاده از شیر ایزوله می تواند به راحتی عمر منیفولد گاز کلر را دو برابر کند.

اجکتور: قلب کلر

اجکتور نشان دهنده قلب سیستم کلریناتور است. این شامل یک نازل ونتوری است و هنگامی که فشار آب به نازل می رسد، فشار تفاضلی در سراسر نازل خلاء را از طریق اصل برنولی ایجاد می کند.

بسیار مهم است که بدانیم کلر از سیلندر کلر از طریق خلاء ایجاد شده در اجکتور به آب کشیده می شود. اگر اجکتور کار نکند، کلریناتور کار نمی کند و گاز جریان نمی یابد. اکثریت قریب به اتفاق مشکلاتی که در تجهیزات کلرزنی رخ می دهد را می توان در اجکتور ردیابی کرد.

اندازه گیری فشار آب

یک گیج فشار که درست قبل از ورودی آب اجکتور قرار دارد، فشار آب موجود در اجکتور را اندازه گیری می کند. اندازه گیری فشار آب در پایین دست اجکتور دشوارتر است زیرا محلول کلر خورنده است.

فشار پایین دست، فشاری است که در یک تاسیسات معین به عنوان فشار برگشتی وجود دارد، ترکیبی از فشار استاتیکی که محلول کلر باید در برابر آن تزریق شود به اضافه فشار ناشی از تلفات اصطکاک در خط محلول.

هر دوی این منابع فشار معکوس باید در نظر گرفته شوند زیرا اندازه ناکافی خط محلول کلر می تواند منجر به افزایش قابل توجه فشار برگشتی شود، که ممکن است فشار تفاضلی در سراسر اجکتور را تا حدی کاهش دهد که کلرساز کار نکند.

مونتاژ شیر چک / خرابی دریچه چک

با فرض اینکه اختلاف فشار مناسب است، و جریان آب از طریق اجکتور کافی است، مجموعه شیر چک – که معمولاً بخشی از اجکتور است – یک منطقه نگران کننده است. مجموعه شیر چک از ورود آب به بخش تنظیم کننده خلاء کلرساز جلوگیری می کند.

اگر محلول کلر در حضور هر گونه فشار مثبت زمانی که جریان آب از طریق اجکتور متوقف می شود تزریق شود، دیگر خلاء در اجکتور وجود نخواهد داشت. یک فشار مثبت، برابر با سر ساکنی که محلول کلر به آن تزریق می شود، در مجموعه سوپاپ وجود خواهد داشت. اگر مونتاژ شیر چک وجود نداشته باشد، آب با فشار وارد بخش تنظیم کننده خلاء کلریناتور می شود.

خرابی شیر چک معمولاً با مقداری آب در لوله اندازه گیری گاز کلر مشخص می شود. شیر برگشتی ممکن است به دلایل مختلفی از کار بیفتد که رایج ترین آنها انباشته شدن رسوبات روی نشیمنگاه سوپاپ است. این بدان معنی است که حتی اگر شیر چک بسته می شود، مسدود شده و کاملاً آب بندی نمی شود و اجازه می دهد آب از طریق تنظیم کننده خلاء عبور کند.

دومین خرابی رایج، بسته به دفعات چرخش سوپاپ، زمانی اتفاق می‌افتد که مواد نشیمنگاه سوپاپ دچار اعوجاج شود. این در سیستم‌هایی مانند چاه‌های عمیق، که در آن فشار بر روی اجکتور زیاد است و چرخه‌های شیر چک مکرر هستند، رایج‌تر است.

اکثر سازندگان کلرساز، بسته به فشاری که اجکتور در هنگام خاموش شدن کلریناتور متحمل می شود، چندین ترتیب سوپاپ چک ارائه می دهند. برای تعیین اینکه آیا شیر چک مناسب نصب شده است یا خیر، با سازنده کلرساز مشورت کنید.

حذف آب از کلریناتور

اگر فشار آب در رگولاتور خلاء ایجاد شود، مجموعه دیافراگم در جهت مخالف دریچه ورودی کلر حرکت می‌کند و آب به اتمسفر اجازه خواهد داد به همان روشی که فشار گاز اضافی در کلرساز ایجاد می‌شود. بسته به ظرفیت کلریناتور، حذف آب ممکن است یک عملیات ساده باشد. اگر مقدار کمی آب وارد کلرساز شود و مشکل شیر چک برطرف شود، کلریناتور را می توان دوباره راه اندازی کرد و آب با گاز کلر خارج می شود.

ممکن است حذف آب از واحدهای کم ظرفیت (کمتر از 10 PPD/4.5 کیلوگرم در ساعت) دشوار باشد، زیرا مقدار گاز کشیده شده از کلرساز بسیار کم است. برای حذف ایمن آب از کلراتورهای با ظرفیت کم، تنظیم کننده خلاء را از منبع سیلندر کلر خارج کنید و اجازه دهید کلریناتور به جای کلر، هوا را به داخل بکشد. این کار باعث می شود که کلریناتور خشک شود تا بتوان آن را دوباره روی منبع سیلندر کلر نصب کرد.

در جایی که لوله اندازه گیری کوچک است، مایع می تواند باعث چسبیدن توپ اندازه گیری شود. هنگامی که این اتفاق می افتد، ممکن است لازم باشد فلومتر کلر را جدا کرده و قبل از اینکه کلرساز به کار بازگردد، آن را به صورت دستی خشک کنید.

هنگامی که شیر بازرسی از کار می افتد، گاهی اوقات به قدری منحرف می شود که عملکرد خلاء را مسدود می کند و به نظر می رسد که خلاء وجود ندارد. اگر اجکتور به درستی کار کند، مکش در پورت خلاء وجود دارد و گاز جریان می یابد.

یکپارچگی خلاء کلر

سایر مشکلات عملیاتی مرتبط با کلراتورها مربوط به یکپارچگی خلاء است. کلریناتور باید از اجکتور به شیر ورودی تنظیم کننده خلاء خلاء محفوظ باشد تا جریان گاز وجود داشته باشد. در صورت شکستگی در خلاء، سه وضعیت مهم ممکن است رخ دهد.

1. هیچ نشانه ای روی فلومتر ظاهر نمی شود، حتی اگر خلاء ایجاد شود. این نشان دهنده نشتی خلاء در بالای لوله متر یا جایی پایین دست به سمت اجکتور است.
اگر نشتی بالای شناور رخ دهد، این نشان می‌دهد که حلقه‌های O روی ساقه شیر نرخ آب‌بندی نشده‌اند. اگر واشر بالای لوله کنتور آب‌بندی نمی‌شود، احتمالاً به دلیل گرفتن تنظیم‌کننده خلاء توسط لوله کنتور هنگام تعویض سیلندرها ایجاد شده است و در نتیجه آن را از موقعیت مهر و موم خود خارج می‌کند. هنگام مواجه شدن با این وضعیت، تمام لوله‌ها و اتصالات خلاء، حلقه‌های O-رینگ شیر و واشر بالای فلومتر را از نظر نشتی بررسی کنید.

اورینگ ها در اکثر کلریناتورها برای ایجاد آب بندی بین دو قسمت استفاده می شوند. در مورد شیر نرخ، حلقه های O با جابجایی شیر نرخ می لغزند. اگرچه کلریناتورها از موادی ساخته می شوند که برای مقاومت در برابر اثرات گاز کلر طراحی شده اند، حتی مهم ترین حلقه های O در نهایت شکننده می شوند. آنها می توانند خود را در تنظیم مداوم جریان گاز حذف کنند.

آنها ممکن است متلاشی شده و از طریق لوله خلاء تغذیه شوند. هنگامی که این اتفاق می افتد، خلاء از طریق شیر نرخ از بین می رود. (بیشتر تولیدکنندگان کلریناتور کیت قطعات یدکی از جمله O-ring را به همراه کلراتورهای خود ارائه می دهند).

2. یک نشتی خلاء در جایی زیر شناور در لوله اندازه گیری وجود دارد. این می تواند ناشی از نشتی در واشر لوله اندازه گیری پایین باشد. در این حالت، فلومتر یک جریان را نشان می دهد، اما جریان هوا خواهد بود، نه گاز کلر. اگر هر اتصالی در زیر واشر لوله اندازه گیری پایین نشت کند، هوا به عنوان جریان گاز در فلومتر ثبت می شود.

3. اجکتور در محل مصرف کلر قرار دارد. در گذشته، نصب اجکتور و تنظیم کننده خلاء در داخل کابینت معمول بود. اما برای ایمنی و صرفه جویی، اجکتور باید تا حد امکان نزدیک به محل استفاده از کلر باشد. این کار پمپاژ محلول کلر را تا نقطه کاربرد که ممکن است چند صد فوت باشد حذف می کند. با قرار دادن اجکتور در نقطه کاربرد، شکستگی در لوله خلاء باعث می شود که کلریناتور بلافاصله خاموش شود و جریان گاز متوقف شود یا آسیب حاصل از تغذیه محلول کلر متوقف شود.

با یک اجکتور نصب شده در کابینت

یک خط محلول شکسته به نقطه کاربرد می تواند به محلول کلر خورنده اجازه دهد تا منطقه را آلوده کند.

قرار دادن اجکتور تا حد امکان نزدیک به نقطه کاربرد مزایای دیگری نیز دارد. به عنوان مثال، این آرایش فشار برگشتی ناشی از تلفات اصطکاک در خطوط محلول بسیار طولانی را حذف می کند. هنگامی که بخش تنظیم کننده خلاء کلریناتور مستقیماً در منبع کلر نصب می شود، خطوط فشار گاز و مشکلات همراه آن حذف می شوند. گاز تحت خلاء تا نقطه کاربرد هدایت می شود و خطرات ناشی از گاز کلر تحت فشار و لوله کشی محلول را به حداقل می رساند.

با این حال، عملی ترین تنظیمات تجهیزات همیشه امکان پذیر نیست. اگر خطوط راه حل اجتناب ناپذیر است، آنها باید به منطقه ای هدایت شوند که شکستن آن آسیبی ایجاد نکند. همچنین، شیرهای داخل یک خط محلول باید در یک چهارم چرخش، از نوع PVC باشند، زیرا اینها کمترین مشکل تعمیر و نگهداری را ایجاد می کنند و کمترین تلفات اصطکاک را ایجاد می کنند.

با توجه به نگرانی‌های اقتصادی کنونی جهانی که باعث می‌شود بسیاری از صنایع برنامه‌های بهبود سرمایه را مورد ارزیابی مجدد قرار دهند، بهره‌برداری مناسب از تجهیزات و تعمیر و نگهداری پیشگیرانه می‌تواند کلید صرفه‌جویی قابل‌توجه در هزینه – و عملکرد ایمن سیستم‌های آب و فاضلاب حیاتی باشد.

کلریناتورهای گازی

کلریناتورهای گازی، سولفوناتورها و سیستم های آمونیاتور برای تصفیه آب و فاضلاب.

برنامه های کاربردی عبارتند از:

  • شهرداری
  • صنعتی
  • کشاورزی
  • تفریحی
  • غذا
  • مراقبت های بهداشتی

کلریناتور Regal دارای سابقه و قابلیت اطمینان ثابت شده و ارائه می دهد:

  • زندگی طولانی
  • سهولت تعمیر و نگهداری [68 قسمت]
  • ساخت و ساز و مصالح با کیفیت
  • ارائه ضمانت مادام العمر محدود برای دیافراگم و فنر دریچه ایمنی ورودی.

کلریناتور گازی رگال

محدوده عملکرد:

کلریناتورها برای نصب سیلندر، پایه دیواری، تعویض خودکار و نصب کنترل خودکار در دسترس هستند.
ظرفیت های ارائه شده از 30 گرم در ساعت تا 40 کیلوگرم در ساعت می باشد
ظرفیت سولفوناتور 75 گرم در ساعت تا 10 کیلوگرم در ساعت است
ظرفیت آمونیاتور 75 گرم در ساعت تا 2 کیلوگرم در ساعت است

نمودار نصب سیلندر مدل 216

تجهیزات اضافی موجود عبارتند از:

  • ردیاب گاز/واحد زنگ هشدار با اخطار سطح پایین 1ppm و تنظیمات هشدار خطرناک 3ppm
  • دریچه هوشمند برای گزینه های مختلف کنترل مانند:
    – کنترل متناسب جریان
    – کنترل فقط باقی مانده
    – کنترل حلقه مرکب
    – کنترل کلر زدایی پیشرو
  • اتصالات آداپتور ظرف تن

ProMinent دارای کلرهای گازی با خلاء تا 40 کیلوگرم در ساعت است. سایزهای 2، 5، 10، 20 و 40 کیلوگرم در ساعت می باشد. به طور معمول کلریناتورهای هیدرو گازی ProMinent برای نصب مستقیم سیلندر یا درام عرضه می شوند، اما در صورت تمایل می توان آنها را برای نصب هدر، با انعطاف پذیر، پایه قطره ای، بخاری و سیلندر یا درام کمکی عرضه کرد.

کلریناتورهای 40 کیلوگرم در ساعت باید با رگولاتورهای منعطف یا با رگولاتورهای خلاء 4×10 کیلوگرم در ساعت نصب شوند. این خلاء تولید شده باعث می شود که دیافراگم تنظیم کننده دریچه اطمینان ورودی را باز کند و اجازه دهد گاز تحت فشار وارد کلریناتور شود. همانطور که گاز در سراسر شیر اطمینان ورودی جریان می یابد، فیلتر شده و به خلاء تبدیل می شود. سپس گاز وارد محفظه ای می شود که در آن سطح خلاء توسط یک دیافراگم تنظیم کننده مخالف فنر حفظ می شود. سپس از طریق دبی سنج کلر، در سراسر شیر کنترل نرخ و روی اجکتور که در آب حل می شود، کشیده می شود. این محلول کلر بالا به سمت نقطه تزریق جریان می یابد. قطعات بدنه هیدروکلریناتور ProMinent از بلوک پی وی سی ماشینکاری می شوند، نه قالبی تزریقی. ماشینکاری از جامد، تنش‌های حاصل از فرآیند قالب‌گیری را که می‌تواند منجر به ترک خوردن و تاب برداشتن شود، از بین می‌برد.

ساخت ساده Hydro به اپراتور اجازه می دهد تا اکثر قطعات را تنها با نیاز به یک پیچ گوشتی تعمیر یا تعویض کند. قطعات یدکی قیمت مناسبی دارند و به راحتی در دسترس هستند. تجهیزات جانبی موجود

برای مشاهده طیف گسترده ای از تجهیزات کلرزنی گاز موجود از ProMinent، فقط برای تامین یا نصب و راه اندازی کامل، تجهیزاتی مانند هدر، فلکسیبل، شیر سیلندر کمکی، به لینک های زیر مراجعه کنید.

کلرزنی گازی چیست؟

کلرزنی گاز فرآیندی است که عمدتاً برای گندزدایی آب استفاده می شود. اکثر مردم با استفاده از کلر در استخرها برای از بین بردن تجمع باکتری ها و جلبک ها آشنا هستند. در حالی که این یک کاربرد شناخته شده برای کلرزنی گازی است، اهداف صنعتی و تصفیه آب متعددی وجود دارد که از پاکسازی آب کلر نیز سود می برند.

برای مقاصد صنعتی و تجاری، سیستم های کلرزنی گاز برای نظارت و پخش موثر کلر در سیستم های آب به طور مداوم استفاده می شود. از طریق ماشین آلات حساس، گاز کلر به آب اضافه می شود تا باقیمانده مشخصی را همیشه حفظ کند.



کاربردهای کلرزنی گازی

کلریناتور گازی دقیق یک جزء ضروری برای بسیاری از کاربردهای صنعتی، عمرانی و دولتی است. بدون گاوصندوق (کلریناتورهای گازی SUPERIOR ایمن در خلاء هستند – ایمن ترین شکل تزریق کلر)، سیستم کلرزن گاز قابل اعتماد، باکتری ها می توانند بر سیستم غلبه کنند و در نتیجه باعث خرابی تجهیزات، محصولات غیربهداشتی، بوهای مضر و کاهش سود شوند. با توجه به این مسائل ترکیبی، سرمایه گذاری در سیستم کلرزنی گازی یک خرید هوشمندانه و ضروری برای بسیاری از کاربردها است. برخی از این کاربردها عبارتند از:

  • بهبود طعم، ایمنی و بوی آب آشامیدنی
  • پاکسازی آب و فاضلاب فرآیندهای صنعتی
  • کنترل جلبک و لجن
  • تخریب شانکر مرکبات
  • افزایش ماندگاری مواد غذایی فرآوری شده
  • ضد عفونی کردن استخرهای شنا
  • ضد عفونی کردن فاضلاب
  • تصفیه ضایعات رنگ

محصولات Regal™ در سراسر جهان برای تصفیه آب و فاضلاب با استفاده از گاز کلر استفاده می شوند. صنایع شهری، صنعتی و کشاورزی برای ضدعفونی کردن، کنترل باکتری ها و بو و حذف جلبک ها و لجن ها به کلرکننده های Regal™ وابسته هستند.

محصولات برند Regal™ برای تصفیه آب آشامیدنی و فاضلاب، تولید و تصفیه آب صنعتی، آب کشاورزی و آبیاری، فرآوری مواد غذایی و آشامیدنی و مصارف تفریحی استفاده می شود.

Chlorinators Incorporated محصولات Regal™ را در ایالات متحده تولید می کند و بیش از چهل سال است که به صنعت تصفیه آب و فاضلاب خدمت کرده است. Chlorinators Incorporated انتخاب مورد اعتماد شما برای ضدعفونی آب است.
