نکات برجسته
فواید پمپ های سانتریفیوژ با تقسیم شعاعی BB2
- پایه های کیس خط مرکزی به دلیل انبساط دمای بالا از ناهماهنگی جلوگیری می کند
- طراحی فشرده و مستحکم برای کاهش ردپا
- پروانه دو جریان و کانال مکش با طراحی ویژه برای کاربردهای با سر کم و بسیار کم در دسترس هستند
امکانات
- پروانه های ریخته گری دقیق قابلیت پیش بینی عملکرد را به حداکثر می رساند. تیغه های تکان دهنده لرزش را به حداقل می رساند
- چیدمان نازل بالا به صورت استاندارد ارائه شده است. راه حل های جایگزین در صورت درخواست موجود است
- هیدرولیک معکوس در دسترس برای کار به عنوان توربین بازیابی توان هیدرولیک (HPRT)
برنامه های کاربردی
- پمپ های اوره، لاغر، نیمه لاغر، آمین، محلول فرآیندی، پمپ های پروپیلن در کاربردهای پتروشیمی
- میعانات، رفلاکس، نفت گاز وکیوم، کف کش در پالایشگاه، LPG، LNG
- آب، آب شستشو، تغذیه دیگ بخار کم فشار
بررسی اجمالی

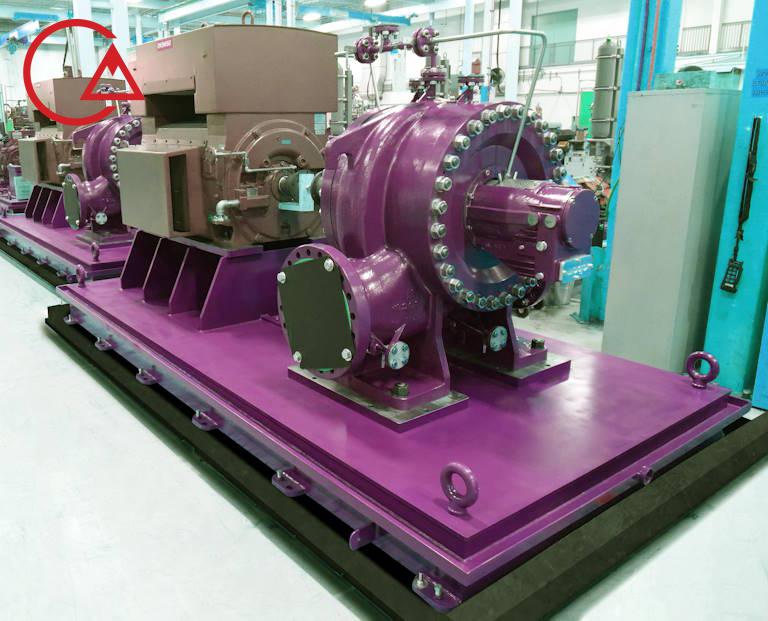

پمپ‌های تک مرحله‌ای DVSHF و دو مرحله‌ای THF/DS-THF ما ، در خط مرکزی، افقی، تک‌مرحله‌ای تک یا دو پیچه، به‌صورت عمودی تقسیم‌شده، با پروانه بین یاتاقان‌ها نصب شده‌اند. آنها دارای استاندارد API610 برای پمپ های BB2 هستند.
این پمپ ها برای کار مداوم طراحی شده اند و به ویژه با پالایشگاه نفت و سایر خدمات صنعتی سازگار هستند و سیالات را تحت طیف وسیعی از دما و فشار پمپاژ می کنند. جعبه های پر کردن برای مهر و موم های مکانیکی API682 طراحی شده اند. خانواده THF شامل یک گزینه مرحله اول دو مکش به نام DS-THF برای سر مکش خالص خالص کم (NPSH) است.
گزینه های متعددی می تواند مورد نیاز باشد تا متناسب با هر فرآیند و نیاز کارخانه باشد. یاتاقان های ضد اصطکاک یا آستین و همچنین روانکاری حلقه یا خوراک اجباری موجود است. برای دستیابی به خدمات قابل اعتماد در طول عملیات گذرا و حالت پایدار، روکش های خنک شده یا روکش دار در دسترس هستند. تمام جعبه های پرکننده پمپ با حداقل الزامات API682 مطابقت دارند و می توانند میزبان هر نوع یا سبکی از آب بندی مکانیکی باشند.
مشخصات فنی
حداکثر سر دیفرانسیل (متر)
حداکثر سرعت جریان (m3 / h)
حداکثر توان شفت (MW)
حداکثر فشار (بار)
حداکثر سرعت چرخش (rpm)
A2P & A2PD BB2 TYPE API 610 PUMP سانتریفیوژ
پمپ‌های Termomeccanica Pompe A2P و A2PD بین یاتاقان‌ها، پمپ‌های فرآیندی دو مرحله‌ای، دو مرحله‌ای و دولوله‌ای هستند که برای خدمات در دمای بالا و فشار بالا نصب شده‌اند. نازل های بالا استاندارد هستند، اما نازل های جانبی یا جانبی در صورت درخواست در دسترس هستند. در مدل های A2P، دو پروانه تک مکش با آرایش پشت به پشت، بارهای هیدرولیکی محوری را جبران می کنند. مدل های A2PD دارای یک پروانه مکش دوگانه مرحله اول برای کاربردهای کم NPSH هستند.
محدوده عملیات
- ظرفیت تا 2000 m³/h (8800 gpm)
- سر تا 750 متر (2460 فوت)
- فشار تا 150 بار (2180 psig)
- درجه حرارت تا 450 درجه سانتیگراد (840 درجه فارنهایت)
برنامه های اصلی
- تزریق آب چاه نفت
- نصب در دریا
- خطوط لوله هیدروکربنی
- صنعت گاز مایع
- خدمات پالایشگاهی و پتروشیمی
استاندارد طراحی
- آخرین نسخه API 610 برای برنامه های O&G
پوشش هیدرولیک پمپ های سانتریفیوژ با تقسیم شعاعی BB2
کاربرد پمپ های سانتریفیوژ با تقسیم شعاعی BB2
- فرآیند پالایشگاه (خوراک، رفلاکس، ته شکاف، انتقال فرآیند با فشار بالا)
- تقویت کننده تغذیه بویلر
مشخصات فنی پمپ های سانتریفیوژ با تقسیم شعاعی BB2
- ظرفیت تا 7500 GPM (1700 متر بر ساعت )
- به ارتفاع 2500 فوت (760 متر)
- دما تا 800 درجه فارنهایت (425 درجه سانتیگراد)
- فشار تا 1480 PSI (102 بار)
ویژگی های طراحی پمپ های سانتریفیوژ با تقسیم شعاعی BB2
- محفظه های یاتاقان مقاوم – ریخته گری و ماشینکاری شده از
فولاد کربنی درجه WCB ASTM A216 - نظارت بر وضعیت – استاندارد با دستگاه های نظارتی i-ALERT®
- پره های خنک کننده متمایز – الگوی بهینه سازی شده CFD/FEA برای کمک به اتلاف گرما
- اولین مجموعه فیلتر کارتریج تجدید پذیر در صنعت – از روغن بلبرینگ در برابر آلودگی ذرات محافظت کرده و به افزایش عمر یاتاقان کمک می کند.
- طراحی پروانه مخالف – بار محوری را متعادل می کند
- قطر شفت بزرگ – برای انحراف شفت کم و عملکرد روتور دینامیکی پایدار
- طراحی شعاعی – آب بندی پوشش قابل اعتماد برای کاربردهای پمپ فرآیند با دمای بالا
- فلنج های نصب ناهموار – طراحی شده برای برآوردن نیازهای بار نازل API-610
- Between Bearings Design – بهبود پایداری روتور در سرعت ها و سر بالا
- روی خط مرکزی نصب شده – برای خدمات با دمای بالا
پمپ های Goulds 3640i API 610 (BB2) دو مرحله ای، بین بلبرینگ، شعاعی تقسیم
توضیحات محصول پمپ های سانتریفیوژ با تقسیم شعاعی BB2
پمپ های گولدز مدل 3640i پمپ های فرآیندی شعاعی ریخته شده بین یاتاقان برای عملکرد روان و قابل اعتماد طراحی شده اند و به طور کامل با الزامات استاندارد ISO 13709/API-610 (BB2) برای اطمینان از عمر مفید طولانی طراحی شده اند.
