دوزینگ پمپ

دوزینگ پمپ و بیس پلیت در پکیج تزریق مواد شیمیایی

  • دوزینگ پمپ برای کلرزنی و تزریق اسید و قلیا و بطور کلی تزریق مقدار مشخصی از سیال به مخازن و استخرها یا به لوله های تحت فشار استفاده میشود
  • خرابی دوزینگ پمپ معمولا بخاطر انتخاب اشتباه آن است
  • عامل دیگر در خرابی، انتخاب برندهای بی کیفیت چینی است که به نام اروپایی فروخته میشوند
  • با دبی یک لیتر بر ساعت و فشار 10 بار کمترین ظرفیت موجود است
  • ویسکوزیته ماده تزریقی در انتخاب دوزینگ پمپ تاثیر دارد.

نماینگی و خدمات پس از فروش

  • شرکت مهارفن ابزار نماینده انحصاری دوزینگ پمپ و سایر محصولات ProMinent در ایران است
  • هنگام خرید، از اینکه فروشنده امکان تامین قطعات را دارد اطمینان حاصل نمایید
  • با توجه به اینکه مهارت مصرف کنندگان در تعمیر، بالا رفته است، یکی از مهم ترین نکات، ارائه قطعات است

خلاصه ای از کاربردهای دوزینگ پمپ

  • تزریق کلر و مواد شیمیایی در سیستم های تصفیه آب به عنوان دوزینگ پمپ کلر
  • تزریق مواد شیمیایی در گندزدایی آب
  • تزریق پلی فسفات برای سختی گیری آب
  • تزریق اسیدها و موتد قلیایی جهت کنترل PH
  • تزریق کنستانتره به نوشدنی ها
  • تزریق ماده اسانس در نوشابه ها
  • تزریق اسید برای ثبات pH
  • تزریق الکل به بنزین
  • تزریق ماده سفید کننده به خمیر کاغذ
  • افزودن کامپوننت ها به دارو

پکیج تزریق اتوماتیک فلوکولانت و پلیمر

متریال های دوزینگ پمپ

  • قسمتی از دوزینگ پمپ که با ماده شیمیایی در تماس است را به اصطلاح تر یا Wet می نامیم.
  • مهمترین عامل در نگهداری و تعمیرات دوزینگ پمپ، سازگاری همین قسمت و اجزای آن مثل شیر مکش و تزریق و واشرهای آنها با ماده شیمیایی و شرایطی مانند غلظت و دمای سیال است.
  • این قطعه معمولا با مواد ضد خوردگی ساخته می شود. جنس های رایج هد پمپ به شرح زیر است:

PolyPropylene پلی پروپیلن

این ماده مقرون بصرفه است و برای اکثر مواد با خورندگی کم استفاده می شود.

PVC پی وی سی

این ماده در مقایسه با پلی پروپیلن تقریبا مشابه است اما با توجه به داشتن کلر در ساختار آن، با کلر سازگار است و برای سیال هایی که درصد بالایی کلر دارند مناسب تر اس.

PVDF پی وی دی اف

این ماده تقریبا با تمام مواد شیمیایی سازگاری خوبی دارد و همچنین تحمل فشار بیشتری نسبت به دو جنس قبل دارد.

Stainless Steel فولاد ضد زنگ

این ماده که مقاوم به ضربه است و انتخاب آن باعث جلوگیری از آسیب دیدن هد پمپ در اثر خطاهای انسانی می شود. همچنین با بسیاری از مواد سازگاری دارد.

Hastelloy C هستلوی

سوپرآلیاژی با پایه نیکل است که سازگاری بالایی با انواع اسیدها و مواد خرورنده دارد. جایی بکار میرود که فشار بالا اجازه ی استفاده از PVDF را نمی دهد و خورندگی SS نسبت به ماده شیمیایی وجود دارد. از عناصر نیکل، کروم و مولیبدن تشکیل شده است. هستلوی نسبت به خوردگی شدیدا مقاوم است. هستلوی به دلیل وجود مولیبدن، دارای مقاومت مکانیکی و حرارتی بالاتری نسبت به سایر سوپرآلیاژهای پایه نیکل است.

تفلون خالص PTFE

این پلیمر مزایای بسیاری دارد که موجب انتخاب آن میشود از جمله:

  • دارای بالاترین مقاومت در برابر مواد شیمیایی در بین همه پلیمرها
  • دارای کمترین مقدار شناخته شده اصطکاک سطح
  • خواص غیر چسبندگی بسیار عالی
  • مقاومت سایشی بالا
  • پایداری حرارتی بسیار بالا
جدول مقاومت شیمیایی قسمت تر پمپ
  ⬤ 206.1 کیلوبایت   ⬤ 2105 بار دانلود شده
پکیج تزریق مواد شیمیایی بهمراه آکومولاتور و شیر فشارشکن
Accumulator Gamma X Pumps ProMinent

دوزینگ پمپ ساخت کمپانی پرومیننت آلمان PVDF

تعرفه و کد گمرکی دوزینگ پمپ

  • نام این کالا در گمرک تلمبه‌های رفت و برگشتی از نوع دیافراگمی است
  • کد تعرفه دوزینگ پمپ 84819090 است
  • نام انگلیسی آن در گمرک Reciprocating pumps of diaphragmatic type است

لوازم جانبی دوزینگ پمپ

شرایط استفاده از لوازم جانبی متناسب با فرآیند تغییر کرده و گاهی اوقات عدم استفاده از یک قطعه جانبی باعث عدم کارآیی و عملکرد صحیح پمپ می شود.

لوازم جانبی دوزینگ پمپ
  ⬤ 455.2 کیلوبایت   ⬤ 548 بار دانلود شده

پکیج تزریق مواد شیمیایی

دوزینگ پمپ دوکله پرومیننت ماکرو5

دوزینگ پمپ دو کله

  • پمپ دو کله مزایای بسیاری نسبت به یک کله دارد
  • در این پمپ، دبی بین دو هد تقسیم شده
  • یعنی وقتی هد اول در مرحله ساکشن است، هد دوم تزریق را انجام میدهد
  • پس تزریق یکنواخت تری داریم
  • البته دوزینگ پمپ دوکله دیگری هم برای تزریق همزمان دو سیال و ترکیب آنها با تناسب بسیار دقیق استفاده میشود
  • ترکیب دو سیال با این روش، نسبت به روش های دیگر، دقت بهتری دارد
  • اما نکته این است که درصورت هرگونه خرابی، نمیتوان جایگزینی سریعی داشت
  • یعنی گاها لازم است همان پمپ دو کله دوباره از کارخانه خریداری و تامین شود

دوزینگ پمپ سه کله

  • این پمپ معمولا برای تزریق در فرایند های بسیار حساس استفاده میشود
  • در فشار های بالا، کوچکترین نوسان فشار، میتواند مشکلات عدیده ایجاد کند
  • همچنین کنار گذاشتن اکسسوری هایی مثل آکومولاتور اهمیت ویژه پیدا میکند

منحنی سینوسی دوزینگ پمپ سه کله

دوزینگ پمپ سه کله نفت و گاز API 676

سازندگان دوزینگ

کشور آلمان Germany

  • پرومیننت ProMinent
  • جسکو JESCO
  • لوا LEWA
  • برنلوب BRAN-LUEBBE اس پی ایکس SPX-Flow
  • گروندفوس آلدوز (دانمارک و آلمان) ALLDOS GRUNDFOS
  • سرا SERA
  • وپوکو Wepuko Pahnke
  • آلتک Alltech Pumps
  • کیو وی اف QVF

کشور امریکا USA

  • پالسافیدر ایدکس Pulsafeeder Idex
  • آکوفلو AquFlow
  • واتسون مارلو Watson Marlow

کشور فرانسه France

کشور بریتانیا UK

  • آکس فلو AxFlow
  • گروسونور Grosvenor

کشور ژاپن Japan

  • ایواکی Iwaki
  • نیکیسو Nikkiso

کشور ایتالیا Italy

  • او ام جی O.M.GALLARATESI
  • پمپ تزریق جریانی میکسترون
  • او بی ال OBL
  • امک EMEC
  • اتاترون ETATRON
  • سکو SEKO
  • اینجکتا Injecta
  • پرونی پمپ Pompe Peroni S.p.A
  • آکوا Aqua
  • دوزیورو Doseuro

کشور ترکیه Turkey

  • انتک Antech
  • تک دوز Tech Dose

کشور چین China

  • سی ان پی CNP
  • آیلیپو Ailipu

کاتالوگ دوزینگ پمپ های پرومیننت آلمان

جهت دانلود کاتالوگ 2020 پرومیننت روی لینک زیر کلیک نمایید

کاتالوگ دوزینگ پمپ پرومیننت آلمان 2020
  ⬤ 9.2 مگابایت   ⬤ 3136 بار دانلود شده

تعریف کلی دوزینگ پمپ

دوزینگ پمپ(Dosing Pump) یا پمپ اندازه گیر یا به عبارتی دیگر مترینگ پمپ(Metering Pump) ، پمپ هایی هستند که مقدار مشخص (دوز مشخصی) از یک سیال را پمپاژ (تزریق) میکنند.

انیمیشن مکش و تخلیه

دوزینگ پمپ سولنوئیدی

  • این پمپ ها مقرون بصرفه بوده همچنین IP بالاتری دارند و معمولا با IP 65 ارائه می شوند.
  • تکنولوژی های جدید بخوبی در پمپ های تزریق مگنتی آداپته شده اند. این پمپ ها دارای مگنت می باشند.
  • با ورود جریان برق، این مگنت دارای بار الکتریکی شده و توسط میدان مغناطیسی بوجود آمده شفت فلزی را به حرکت در می آورد
  • و با قطع و وصل شدن جریان، شفت با یک فنر به عقب رانده می شود.
  • این شفت متصل به دیافراگم یا پیستون بوده و به این روش عملیات مکش و تزریق انجام می گردد.
راهنمای کار با دوزینگ پمپ سلنوئیدی
  ⬤ 754.2 کیلوبایت   ⬤ 650 بار دانلود شده

دوزینگ پمپ و پکیج تزریق مواد شیمیایی آکومولاتور بک پرشر ولو

ProMinent Vario

دوزینگ پمپ موتوری

  • برای ظرفیت های بالای دبی و یا فشار از دوزینگ پمپ موتوری استفاده می شود
  • یکی از مزیت های الکتروموتور نسبت به مگنت، صدای کمتر و جریان یکنواخت است.
  • این پمپ ها برای همه نوع تزریق مواد شیمیایی در هر دما و هر فشار و شرایط جوی(خطرناک و انفجاری) پمپ مناسب خود را دارند.
  • در این دسته از پمپ ها نیرو توسط یک الکتروموتور به قسمت جعبه دنده منتقل شده
  • و توسط یک شفت متصل به دیافراگم با پیستون عمل رفت و برگشت
  • و در نهایت دوزینگ انجام می شود.
راهنمای کار با دوزینگ پمپ موتوری
  ⬤ 736.8 کیلوبایت   ⬤ 189 بار دانلود شده

پمپ های بشکه و اسکرو و سانتریفیوژ و پرتابل

سایر پمپ ها

برای تکمیل یک مجموعه دوزینگ و همچنین برای کاربردهای مستقل، نمونه هایی از سایر پمپ های قابل ارایه به شرح زیر معرفی می شود.

اغلب برای پر کردن مخازن مواد شمیایی نیاز به پمپی است که مقاومت شیمیایی لازم را داشته

و امکان جابجا کردن مواد ازمخزنی به مخزن دیگر را با بیشترین حفاظت و کمترین خطرات مهیا سازد.

دوزینگ پمپ این کار را با دقت بسیار بالا در حد یک درصد انجام می دهد

پکیج تزریق مواد شیمیایی با شاسی پلاستیک فشرده

کاربرد دوزینگ پمپ در صنعت نفت و گاز

  • جلوگیری از تشکیل کف: تزریق آنتی فوم
  • جلوگیری از خطرات نشت گاز: تزریق بودار کننده
  • حذف نمک از نفت: تزریق مواد نمک زدا
  • جلوگیری از برودت و یخ زدگی لوله گاز: تزریق مواد پیشگیرنده

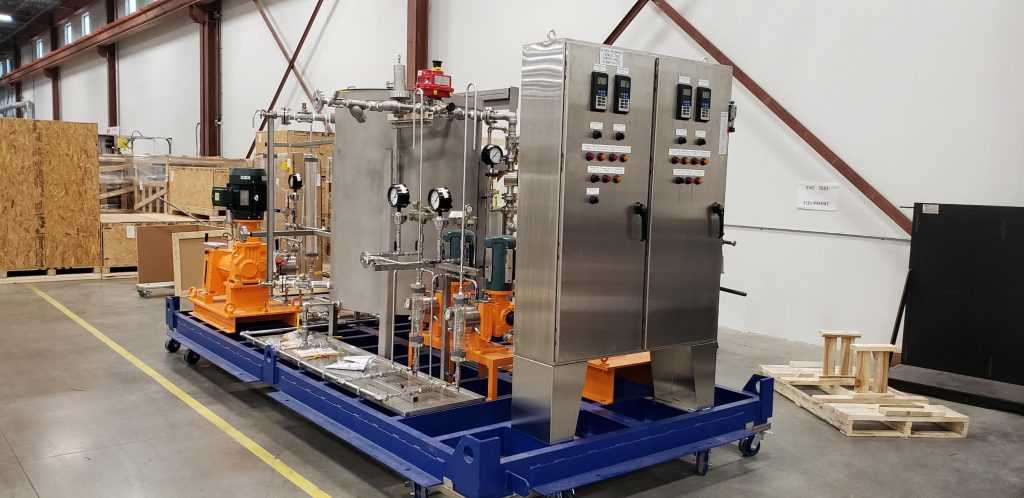

پکیج تزریق مواد شیمیایی با دوزینگ پمپ نفت و گاز API 675

پکیج آنلاین اندازه گریری و کنترل pH و ORP آنالایزر سنسور دوزینگ پمپ سیگما وریو

کاربرد دوزینگ پمپ در آب و فاضلاب

  • ضدعفونی: تزریق آب ژاول یا پرکلرین
  • جلوگیری از تشکیل رسوب در لوله و ممبران: تزریق آنتی اسکالانت
  • زلال سازی و لخته سازی: تزریق پلی الکترولیت
  • حذف فلزات سنگین: تزریق کاستیک سودا
  • جلوگیری از خوردگی لوله های فلزی: تزریق ضد خوردگی
  • کنترل pH آب: تزریق اسید یا قلیا

کاربرد دوزینگ پمپ در صنایع غذایی

  • شفاف سازی روغن مایع: تزریق اسید فسفریک
  • ضدعفونی ظرف ها و بطری ها: تزریق آب ژاول رقیق
  • طعم دهنده های مجاز: تزریق اسانس با پایه آب یا الکل

پکیج تزریق مواد شیمیایی بهمراه متعلقات شیر اطمینان پالسیشن دمپنر

پمپ تزریق کلر و اسید

دوزینگ پمپ تزریق مواد شیمیایی

کاربرد دوزینگ پمپ در تولید کاغذ

  • سفید کردن کاغذ: تزریق رنگ
  • کنترل pH خمیر کاغذ
  • تزریق مواد مختلف به خمیر کاغذ
  • تزریق چسب جهت صحافی کتاب

کاربرد دوزینگ پمپ در صنعت نیشکر

  • تزریق سودسوز آور برای شستشو و تمیزکاری دستگاه از شربت ها
  • شستشو و تمیزکاری با اسید یا اسیدشویی
  • کلرزنی و کنتلر pH جهت تصفیه آب و فاضلاب کارخانه
دوزینگ پمپ ProMinent Concept
دوزینگ پمپ ProMinent Concept

پکیج تزریق مواد شیمیایی و اسید پمپ کلرزن متا شاسی

شرایط فضای نصب دوزینگ پمپ

  • لازم است جهت افزایش طول عمر، در یک اتاق سرپوشیده نصب شود
  • نباید در آفتاب و باران قرار گیرد
  • بهتر است در فضای خنک نصب شود که از گرمای بیش از حد آن جلوگیری میشود
  • محل نصب بهتر است نزدیک مکان تزریق ماده شیمیایی ساخته شود
  • تابلو برق و محافظ یکی از الزامات نصب است

نصب دوزینگ پمپ های کوچک

  • معمولا خریدار برای این پمپ ها میز تهیه میکند. اما باید درنظر گرفت سطح صاف نشتی ها را روی خود نگه میدارد. این امر درصورت نشتی پمپ، موجب نفوظ نشتی به داخل پمپ میگردد
  • پمپ حتما یا بصورت دیواری یا بروی اسکید نصب شود
دوزینگ پمپ تزریق مواد شیمیایی
دوزینگ پمپ تزریق مواد شیمیایی

مشخصات فنی دوزینگ پمپ

  • برای تزریق مواد اسیدی ، مواد شیمیایی و بازها و به طور کلی سیالاتی که بایستی دوز مشخصی داشته باشد، مناسب است
  • در انواع پیستونی و دیافراگمی عرضه می گردد.
  • دبی به صورت دستی یا اتوماتیک تنظیم می گردد و با توجه به کاربری مترینگ پمپ ها نیازی به دبی زیاد نمی باشد
  • و معمولاً محدوده دبی دوزینگ پمپ ها بین 1 لیتر در دقیقه تا 10000 لیتر در دقیقه و فشار کاری بین 10 با تا 2000 بار می باشد
  • دوزینگ پمپ دارای دقت دستگاه می باشد
  • که این عدد توسط کارخانه سازنده بر روی دستگاه نوشته می شود
  • و معمولاً دوزینگ پمپ ها دارای دقت 1 درصد می باشند.

ProMinent Hydro Hydraulic Diaphragm Dosing Pump

دوزینگ پمپ هیدرولیک دیافراگمی

  • در دوزینگ پمپ هیدرولیک دیافراگمی ، روغن هیدرولیکی وظیفه ‌ی انتقال نیرو از جعبه دنده به دیافراگم را بر عهده دارد.

لینک ویکیپدیا

پروسس پمپ

  • منظور ما از پروسس پمپ، دوزینگ پمپ هایی است با قابلیت های ویژه و ساختار اکستریم
  • پروسس پمپ سه کله نیاز به استفاده از آکومولاتور ندارد
  • قیمت هر متر مربع فضا روی سکوی نفتی چند ده برابر سطح زمین است و پرومیننت با طراحی دوزینگ پمپ با ساختار عمودی بسیار کمجا نسبت به وظیفه پمپ، طراحی و تولید کرده است
  • پروسس پمپ هایی نیز تولید میشود که چک ولو در آنها حذف شده. این پروسس پمپ میتواند مواد شدیدا ویسکوز، یا سیال با اجرام بزرگ را نیز تزریق کند
  • پمپ های با ظرفیت بالا(Process Pump) شامل دسته ‌ای از پمپ ‌ها می ‌باشد که ظرفیت ‌های دوزینگ بالا و یا فشارهای بالا را تأمین می‌ کند.
  • اغلب پمپ ‌های این مجموعه بر اساس API675 طراحی شده ‌اند و قابلیت کارکرد در شرایط انفجاری را نیز دارند.

پمپ های جایگزین دوزینگ پمپ در شرایط خاص

پمپ دیافراگمی پکیج تزریق مواد شیمیایی Atex

پمپ دیافراگمی

مزایای پمپ دیافراگمی:

  • پمپ دیافراگمی خود مکش است
  • این پمپ قدرت مکش بالایی دارد و مرحله پرایمینگ را خود پمپ انجام می دهد (نیازی به لوازم جانبی برای این کار وجود ندارد)
  • پمپ دیافراگمی می تواند مستغرق استفاده شود
  • بسیاری از مصرف کنندگان پمپ دیافراگمی را به صورت غوطه ور در آب و کف مخزن نصب می نمایند که مزایای خودش را دارد
  • توانایی خشک کار کردن بدون بروز مشکل
  • انتقال مواد کلوئیدی و دارای ذرات جامد
  • تنوع محصولات با توجه به نیاز
  • تعمیرات و نگهداری آسان
  • عدم وجود نشتی

پمپ تزریق نسبی

مزایای پمپ تزریق نسبی:

  • نسبت دقیق ترکیب شدن افزودنی مد نظر با جریان آب عبوری
  • عدم نیاز به برق
  • خرابی کم
  • دقت بالا

پمپ میکسترون ایتالیا Mixtron

پمپ پریستالتیک هوشمند آنالوگ
پمپ پریستالتیک هوشمند آنالوگ

پمپ پریستالتیک

مزایای پمپ پریستالتیک:

  • عدم ایجاد آلودگی صوتی
  • خود مکش
  • انتقال مواد کلوئیدی و دارای ذرات جامد
  • تنوع محصولات با توجه به نیاز
  • تعمیرات و نگهداری آسان
ساختار دوزینگ پمپ هیدرولیک دیافراگمی
ساختار دوزینگ پمپ هیدرولیک دیافراگمی و اجزای آن
کاتالوگ دوزینگ پمپ پرومیننت آلمان 2020
  ⬤ 9.2 مگابایت   ⬤ 3136 بار دانلود شده

25 پاسخ به “دوزینگ پمپ”

  1. سلام. من دنبال یک پمپ دوزینگ هستم که قابلیت فلو بین ۲۵ تا ۷۰۰۰۰ لیتر بر ساعت را داشته باشد با فشار خروجی ۱ تا ۳ بار.

  2. سلام دوست عزیز
    معمولا هدف از استفاده دوزینگ پمپ، انتقال سیال با دقت بسیار بالا هست. برای دبی بسیار بالا معمولا از روش های دیگری استفاده می شود مانند استفاده از پمپ انتقال بهمراه فلومتر و سیستم کنترل آنلاین. البته برای هر ظرفیت و مختصات، دوزینگ پمپ نیز قابل ارائه است.

  3. مرسی از اطلاعات کاملتون به بخصوص کلیپ بسیار عالی و اموزنده بود .

  4. با سلام
    دوزینگ پمپ قابلیت اتصال مستقیم به سنسور ORP را دارد؟

  5. سلام لطفا بفرمایید بگید دوزینگ پمپ همون پمپ تزریق مواد شیمیایی هست یا نه
    چه تفاوتی با دوزینگ پمپ آکواریم دارند

  6. سلام
    بله یکی هستند.
    دوزینگ پمپ های اکواریومی بیشتر به پمپ هایی اطلاق میشه که پریستالتیک هستن و غذای مایع رو انتقال میدن. این پمپ ها فشار زیادی رو نمیتونن تحمل کنن که همنی یکی از تفاوت هاشون با دوزینگ پمپ هایی شرح داده شده هست.

  7. سلام ، من برای ساخت دستگاهی مشابه پرس ایزواستاتیک نیاز به فشار ثابت ۱۵۰۰ بار دارم ، (دبی بسیار کم هست حداکثر جابجایی روغن در طول فرآیند ۵ لیتر است ) فشار ۱۵۰۰ را باید در طول چند ساعت بر روی نمونه ثابت نگه دارم .
    لطفا راهنمایی بفرمایید چه پمپ و تجهیزاتی برای این کار نیاز دارم .
    با تشکر از شما

  8. سلام و درود. پمپ با چنین فشاری بسیار خاص هست. لطفا برندهایی مثل RuhrPumpen رو بررسی بفرمایید. ما نداریم

  9. با سلام

    قیمت پمپ اتاترون
    Eone basic 0507
    رو میخواستم .

  10. سلام میشه لینک داخل مطلبو چک کنید.برای من
    مشکل داشت.ممنون

  11. سلام
    من از شرکت پتروشیمی *** مزاحمتون میشم تعدادی پمپ دوزینگ با سیال اسید داریم که دیافرگمی هستند مشکل دیافراگم داریم چندتا شرکت برامون دیافراگم درست کرد ولی متاسفانه جواب نمیده خواستم ببینم میتونیددر این خصوص کمکون کنید
    متشکرم

  12. تو زمینه ای که فعالیت میکنید جزو بهترین سایت ها هستید.

  13. درود بر شما
    بهترین گزینه از نظر ما، استفاده از لوازم اصلی است. در غیر این صورت مجبور خواهید بود در فواصل زمانی بسیار کمتری تعمیرات و تعویض انجام دهید.

  14. تو زمینه ای که فعالیت میکنید جزو بهترین سایت ها
    هستید.

  15. سلام.خواستم بابت وبسایت خوبتون ازتون تشکر کنم و امیدوارم باعث
    ایجاد انگیزه براتون بشه

  16. عاشق این وبسایت شدم من.عالی هستید شما

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد.

شما میتوانید از برچسب ها و ویژگی های HTML هم استفاده کنید: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
