سرج ارستر

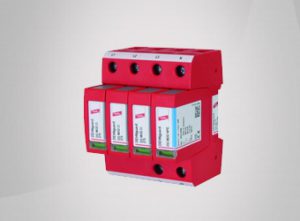

سرج ارستر یا برقگیر چیست؟

برقگیر یک دستگاه برای حفاظت از تجهیزات الکتریکی است که ولتاژ بیش از حد ناشی از برق خارجی (رعد و برق) و یا (تعویض) داخلی حوادث است. این دستگاه محافظ در برابر افزایش (SPD) یا مهار کننده ولتاژ گذرا (TVSS) نیز نامیده می شود. برای محافظت از تجهیزات در سیستم های انتقال و توزیع برق استفاده می شود. (برای حفاظت از تجهیزات مصرف کننده، محصولات مختلفی به نام محافظ برق استفاده می شود.) معیار انرژی مواد مختلف عایق را می توان با نسبت ضربه مقایسه کرد.

Surge Arrester:

دستگاهی است که برای محافظت از تاسیسات و تجهیزات الکتریکی در برابر نوسانات الکتریکی و ولتاژ گذرا ناشی از نقص برق، سوئیچ، اتصال کوتاه، جرقه و صاعقه و غیره استفاده می شود.

گیرنده صاعقه:

  • دستگاهی است که برای محافظت از مدار الکتریکی و دستگاههای متصل به آن در برابر صاعقه استفاده می شود
  • که دارای موجهای گذرا ولتاژ بالا هستند.
  • صاعقه گیرها در خارج نصب می شوند
  • تا اثرات مضر برآمدگی صاعقه را زمین گیر کنند.

سرکوب کننده جریان:

  • همچنین به عنوان سرکوب کننده گذرا یا محافظ موج شناخته می شود
  • دستگاهی است که در برد صفحه خانگی نصب شده است
  • تا از مدارهای متصل در برابر نوسانات الکتریکی و افزایش ولتاژ که به عنوان گذرا شناخته می شوند، محافظت کند.

رعد و برق:

  • دستگاهی است که در ارتفاع یعنی بالای ساختمان و برج های انتقال نصب شده است
  • تا مسیری را برای زمین گیر شدن صاعقه فراهم کند.
  • میله برق از ساختار در برابر افزایش نور محافظت می کند.
  • خوب است بدانید از سرج ارستر می توان به عنوان برق گیر استفاده کرد.

سرج ارستر یا برق گیر بزرگ

  • برای محافظت از واحد تجهیزات در برابر عوامل گذرا که روی هادی متصل می شوند،
  • یک برق گیر درست قبل از ورود به تجهیزات به هادی متصل می شود.
  • برق گیر همچنین با هدایت انرژی از یک ولتاژ گذرا به زمین در صورت وقوع، به زمین متصل می شود
  • و در حالی که رسانا از ولتاژهای معمولی عملکرد را از زمین جدا می کند.
  • این امر معمولاً با استفاده از یک واریستور، که مقاومت های قابل توجهی در ولتاژهای مختلف دارد، محقق می شود.

برق گیرها عموماً برای محافظت در برابر برخورد مستقیم صاعقه به هادی طراحی نشده اند

  •  بلکه در مقابل گذرای الکتریکی ناشی از برخورد صاعقه در مجاورت رسانا است.
  • صاعقه ای که به زمین برخورد می کند منجر به جریانهای زمینی می شود
  • که می توانند از روی رساناهای مدفون عبور کند.
  • همین نوع القاء در هادیهای سربار و زمینی که انرژی عبور یک EMP جوی را تجربه می کنند، اتفاق می افتد.

سرج ارستر بدون عایق بسیار ضخیم

  • که به طور کلی از نظر هزینه نیز مقرون به صرفه است.
  • اکثر هادی هایی که بیش از مسافتهای حداقلی (بیشتر از 50 فوت) حرکت می کنند ،
  • در حین استفاده ، در برخی مواقع گذرای ناشی از رعد و برق را تجربه خواهند کرد.
  • از آنجا که گذرا معمولاً در نقطه ای بین دو انتهای هادی شروع می شود ،
  • اکثر برنامه های کاربردی یک برق گیر درست قبل از فرود هادی در هر قطعه از تجهیزات برای محافظت نصب می کنند.

هر رسانا باید محافظت شود ، زیرا هریک القاء گذرای خاص خود را خواهد داشت

و هر SPD باید مسیری را به زمین ارائه دهد تا با خیال راحت گذرا را از جزء محافظت شده دور کند.

یک استثناء قابل توجه در مواردی که در دو طرف نصب نشده اند در سیستم های توزیع ولتاژ بالا است.

به طور کلی، ولتاژ القایی برای آسیب رساندن به انتهای تولید برق خطوط کافی نیست.

با این حال،نصب یک کلید محافظت در ورودی سرویس ساختمان برای محافظت از لوازم برقی که چندان قوی نیستند توصیه می شود.

سرج ارستر
