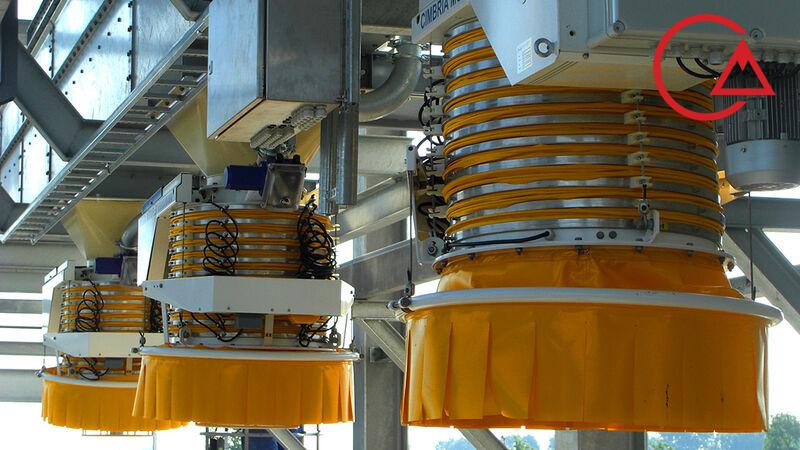

انواع شوت تلسکوپی
- شوت بارگیری بسته: بارگیری بونکر
- شوت بارگیری باز: شوت تلسکوپی کامیون، قطار، کشتی و محوطه
- شوت بارگیری ترکیبی
انواع و تنظیمات لوله تلسکوپی
بسته به الزامات فرآیند و خواص فیزیکی محصول، ناودان های بارگیری تلسکوپی با طیف گسترده ای از پیکربندی ناودان در دسترس هستند. انتخاب مناسب پیکربندی برای بارگیری کارآمد و بدون گرد و غبار ضروری است.
تک بیرونی زیر
دم بیرونی منفرد راه حلی مقرون به صرفه برای عملیات بارگیری مواد دانه ای و محتوای گرد و غبار کم ارائه می دهد. یک لوله وجود دارد که ناحیه محدود را در سیستم حفظ می کند. محصول از طریق این لوله به سمت پایین جریان می یابد و هر گونه گرد و غبار در همان منطقه به سمت بالا جمع می شود.
لوله بارگیری تلسکوپی با پارچه زیر بیرونی تکی
دوبللو
در این پیکربندی یک زیر بیرونی و یک بال درونی وجود دارد. محصول از طریق ناودان داخلی به سمت پایین جریان می یابد و گرد و غبار از طریق منطقه بین دو کانال به سمت بالا جمع می شود. با جدا شدن دو جریان مخالف، ظرفیت بارگیری محصول و راندمان جمع آوری گرد و غبار افزایش می یابد. سیستم جمع آوری گرد و غبار به منطقه بین دو ناودان متصل می شود. گرد و غبار جمع آوری شده دوباره از طریق این منطقه به عقب فرستاده می شود.
لوله بارگیری داخلی و خارجی دو دم برای جمع آوری گرد و غبار
تک زیر بیرونی با مخروط های سایش داخلی
مخروط های سایش برای محافظت از دم در برابر سایش ناشی از جریان مواد جامد حجیم استفاده می شود. آنها در مرکز لوله بارگیری نصب می شوند. جریان محصول جریان اصلی توسط مخروط های سایش از ناودان جدا می شود. مواد روان با پارچه ناودان تماسی ندارند. بسته به خواص فیزیکی محصول، انواع مختلفی از مخروط های سایش موجود است. در حالی که مخروط های فولاد کربنی برای طیف وسیعی از جامدات حجیم مناسب هستند، مخروط های فولادی هاردکس برای مواد بسیار ساینده مورد نیاز است. برای محصولات غذایی و مواد خورنده، مخروط های فولادی ضد زنگ ترجیح داده می شوند. در کاربردهای بارگذاری در دمای بالا، مخروط های سایش به عنوان یک مانع گرما برای محافظت از لوله ها عمل می کنند.
زیر بارگذاری خارجی تکی با مخروط های سایش ناودان های بارگیری مقاوم در برابر سایش
دو دم با مخروط های سایش داخلی
دم داخلی می تواند برای پوشاندن مخروط های سایش داخلی استفاده شود.
این طراحی هم از دم در برابر سایش محافظت می کند و هم گرد و غبار کارآمد را با بارگیری سریع محصول فراهم می کند.
مواد حجیم از طریق مخروط های سایش در داخل لوله داخلی به سمت پایین جریان می یابد و گرد و غبار از طریق منطقه بین دو کانال به سمت بالا جمع می شود.
دو دم با مخروط های سایش مقاوم در برابر سایش، ناودان های بارگیری جامد حجیم
در حال بارگیری نمودار انتخاب کانال
نمودار زیر را می توان برای تعیین تنظیمات احتمالی ناودان بارگیری برای کاربردها و شرایط مختلف استفاده کرد.
در حال بارگیری ناودان ها در زیر نمودار نمودار انتخاب نوع
ناودان بارگیری سنگین
کانال بارگیری تکی
لوله های بارگیری تلسکوپی برای بارگیری پودر با ظرفیت بالا و/یا دمای بالا به کامیون ها، کشتی ها و انبارها استفاده می شود.
آنها از لوله های فولادی تلسکوپی با قطر بزرگ تشکیل شده اند که توسط مکانیزم وینچ کنترل می شوند. از این لوله ها برای ایجاد فضای داخلی بزرگ برای تخلیه آسان مواد پودری و جداسازی آن از محیط استفاده می شود.
لوله دهانه بارگیری ناودان تلسکوپی
کانال بیرونی تکی با بارگیری داخلی
یک ناودان بیرونی در این پیکربندی ناودان تلسکوپی برای ایجاد محفظه بسته استفاده می شود.
از هرگونه نشت گرد و غبار در جریان جریان مواد جلوگیری می شود. سیستم جمع‌آوری گرد و غبار متصل به دامن گرد و غبار انعطاف‌پذیر در پایین، گرد و غبار فراری را جذب می‌کند.
لوله تلسکوپی بارگیری بیرونی بارگیری گرد و غبار
لوله بارگیری با دو دم جمع آوری گرد و غبار
برای بارگیری با ظرفیت بالا از مواد با محتوای گرد و غبار بالا، اندازه دامن گرد و غبار انعطاف پذیر افزایش می یابد.
دو دم در کناره های لوله های ناودان تلسکوپی نصب شده است.
از این دو دم برای جمع آوری گرد و غبار بیشتر استفاده می شود. سیستم های جمع آوری گرد و غبار از نوع فیلتر جت در مقیاس بزرگ برای جلوگیری از انتشار گرد و غبار به محیط استفاده می شود.
ناودان تلسکوپی بارگیری کلینکر با دم جمع آوری گرد و غبار دوتایی
