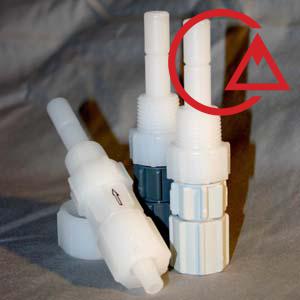

هدف استفاده از شیر پس فشار

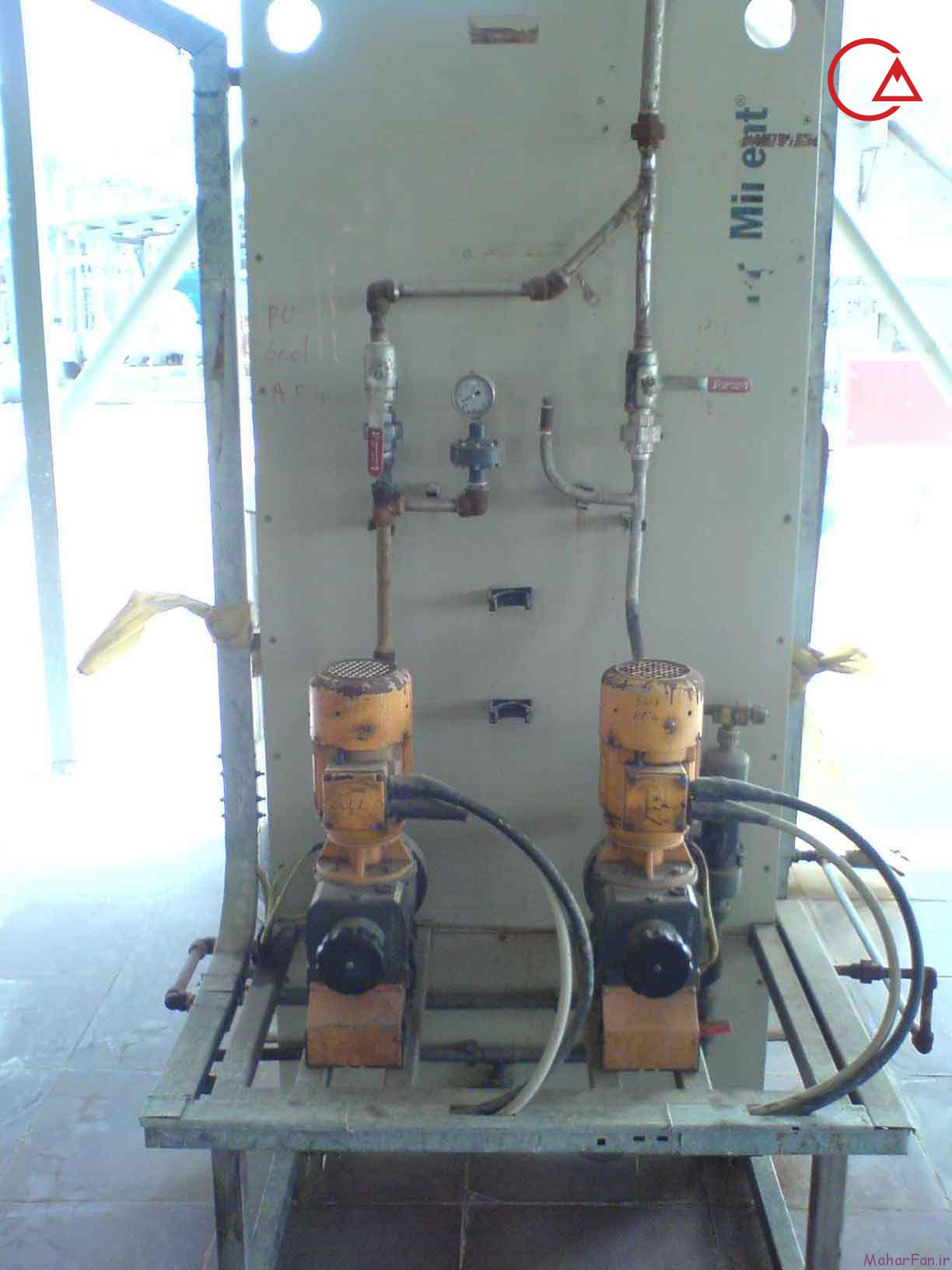

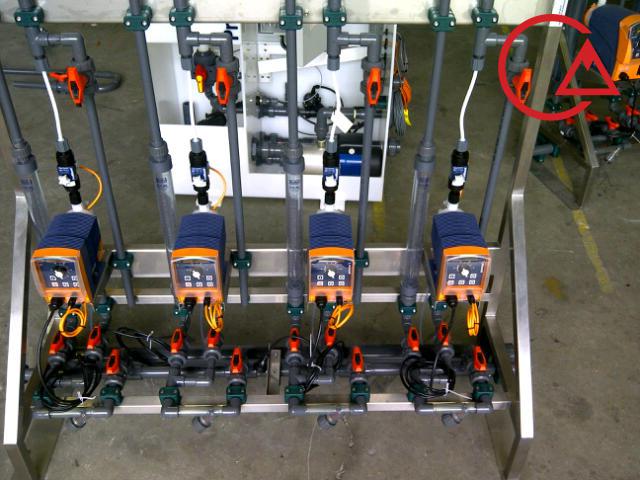

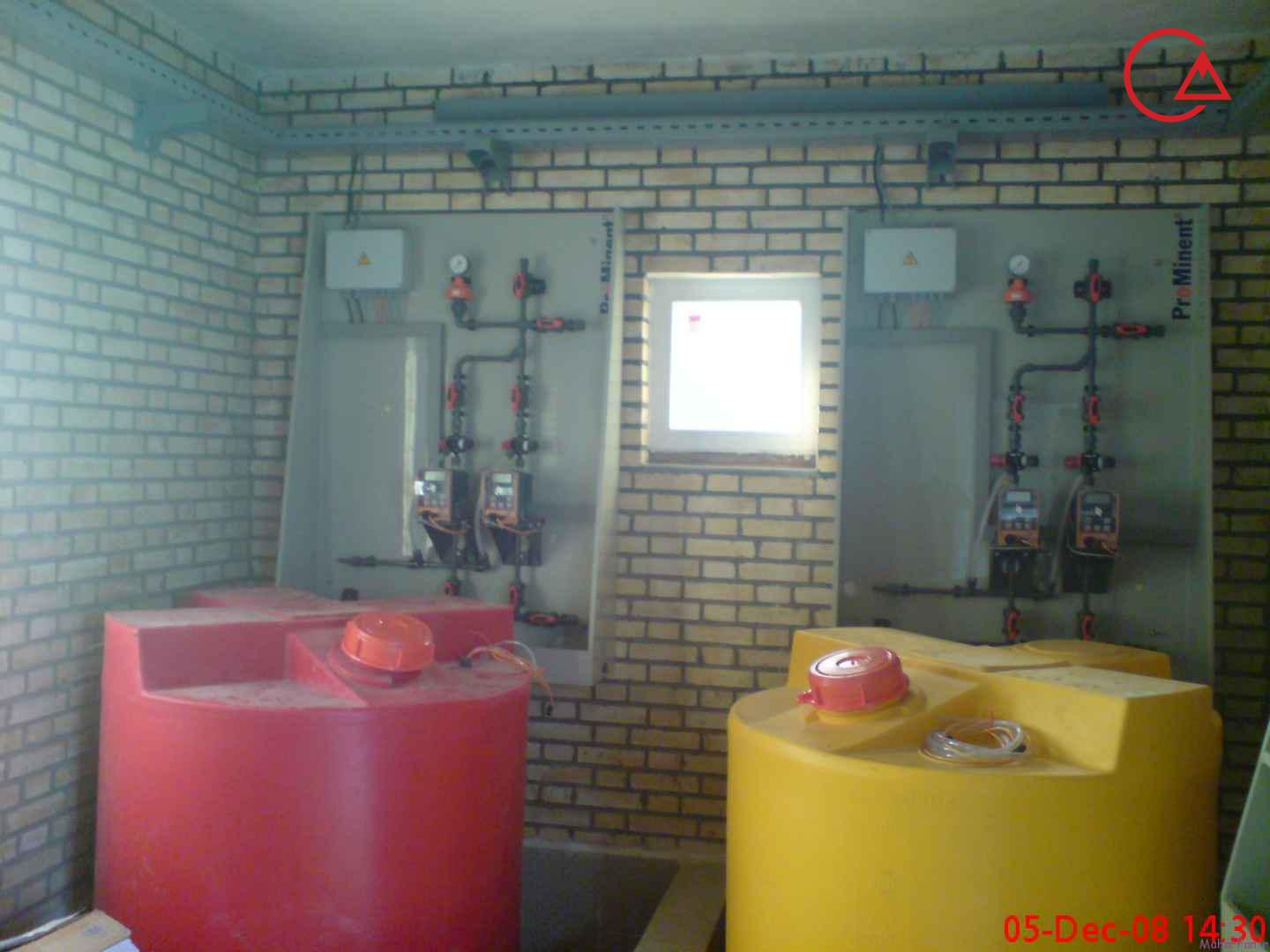

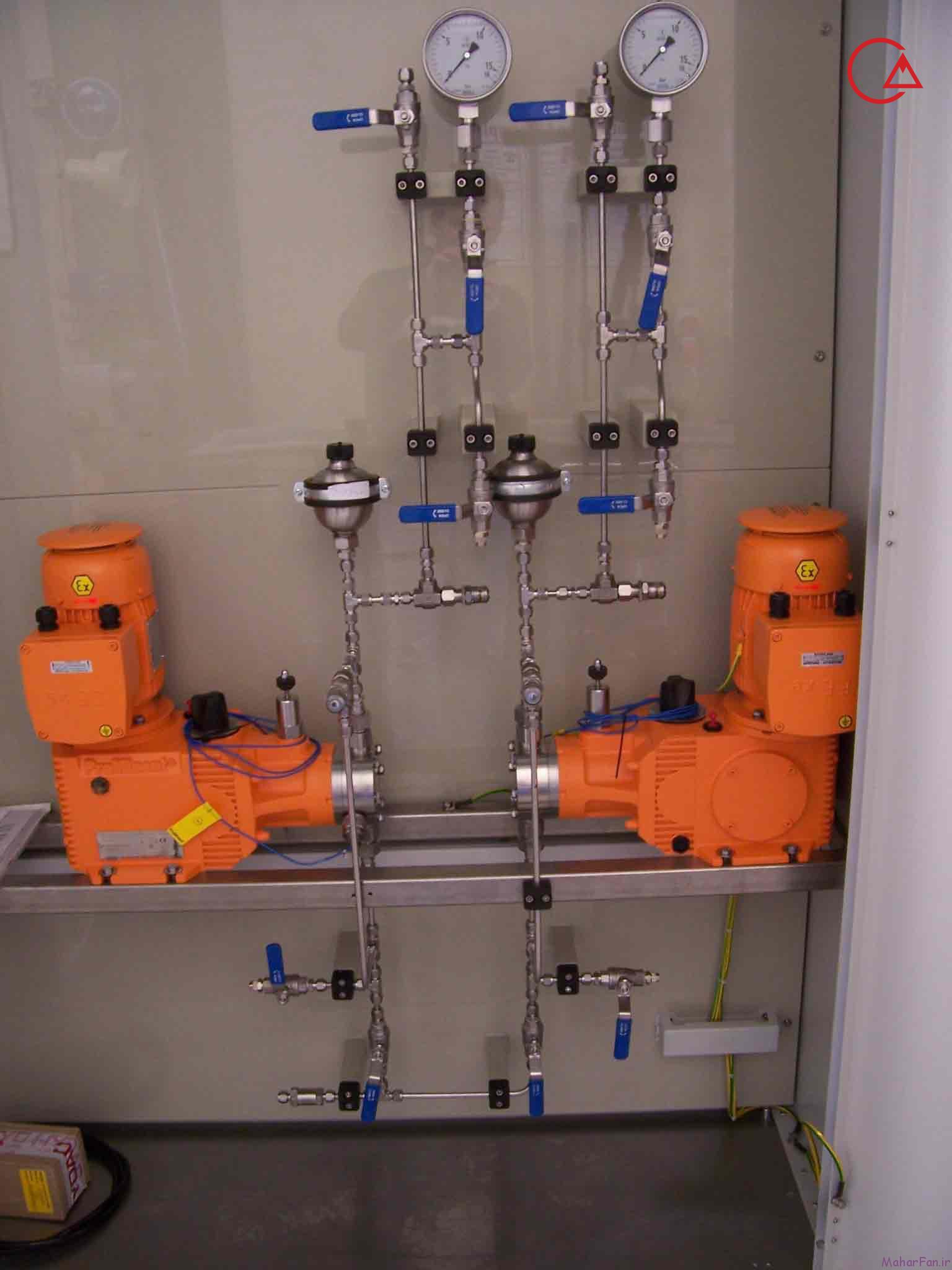

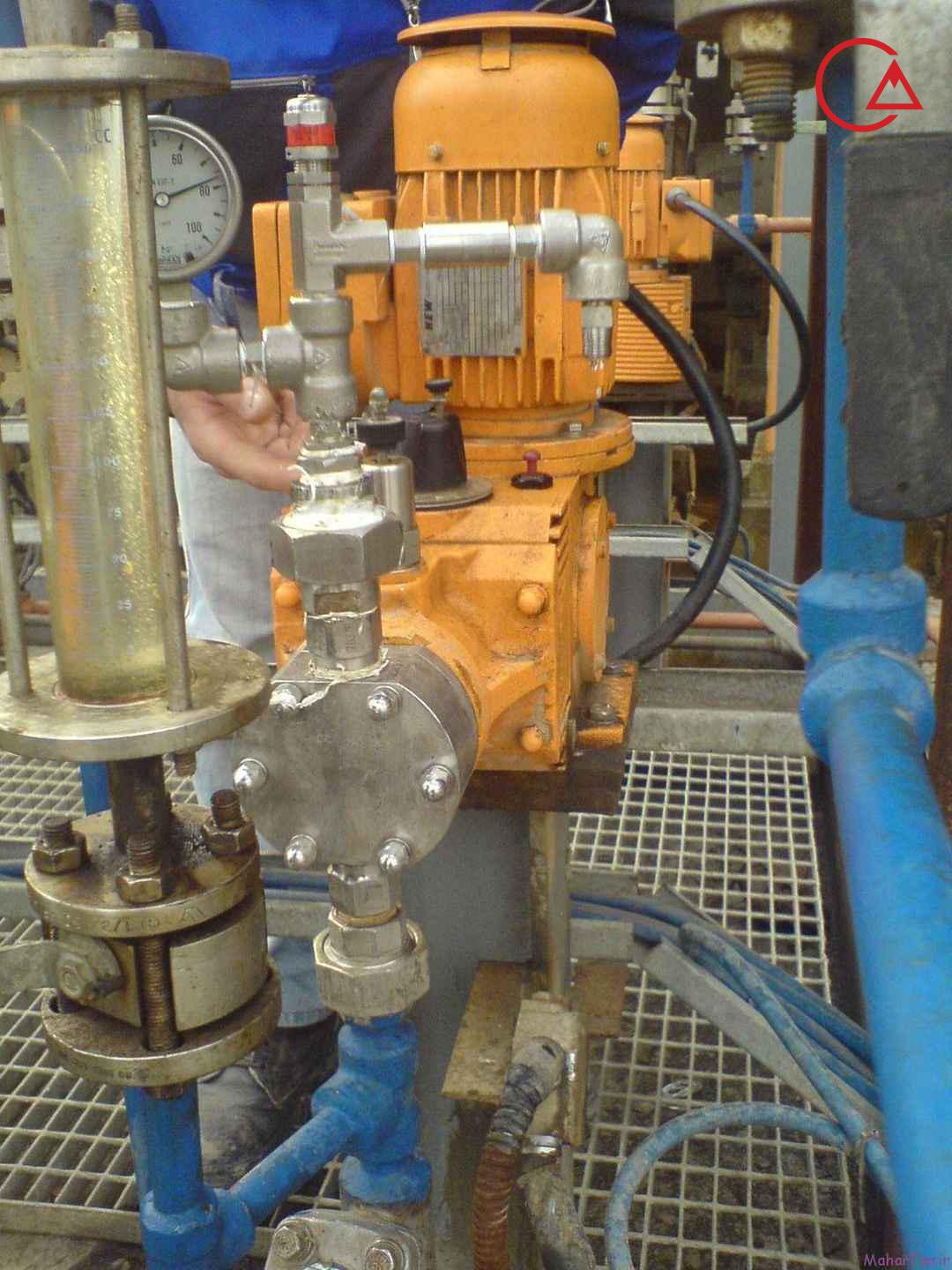

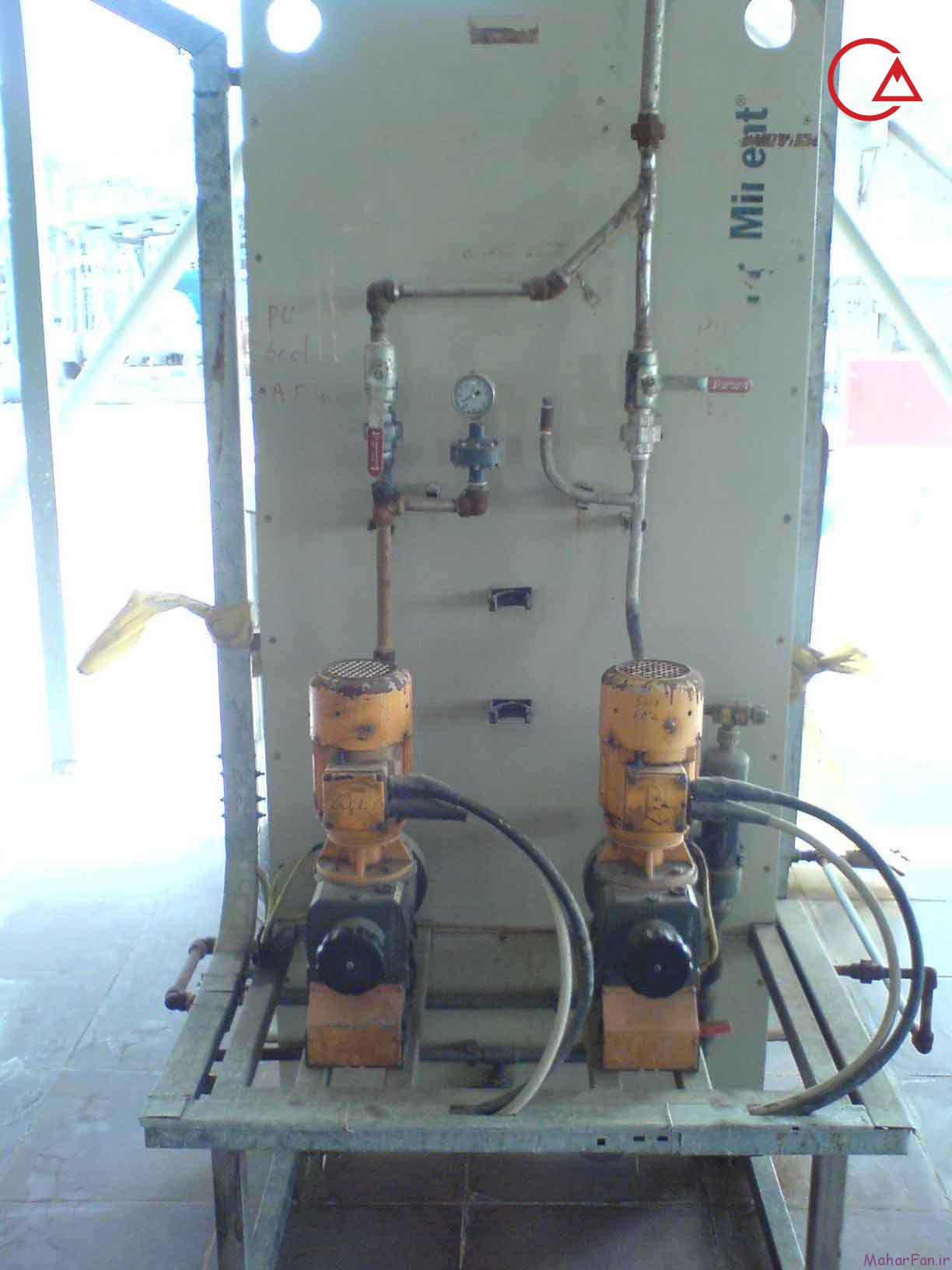

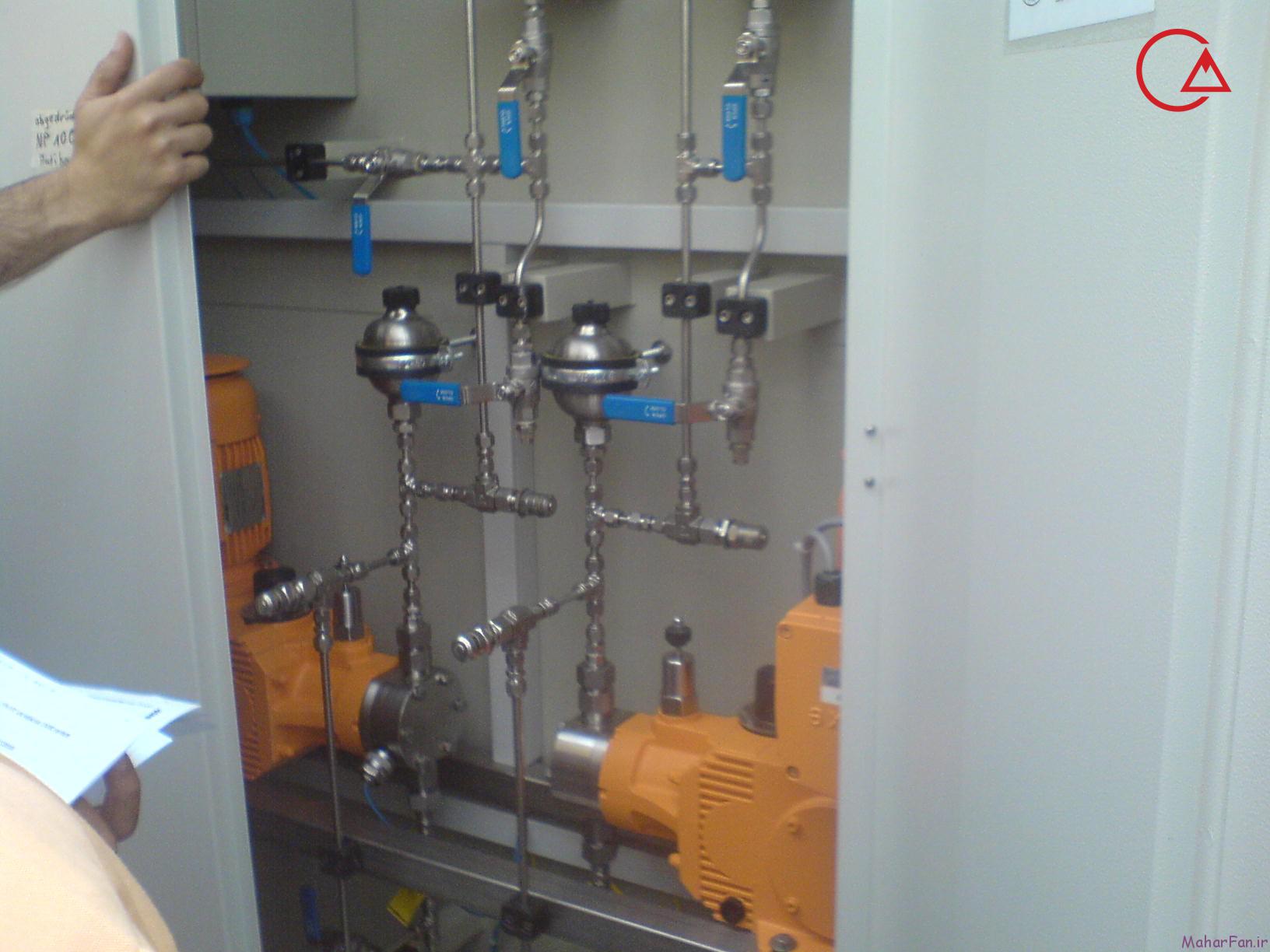

- ایجاد فشار ثابت برای تزریق مواد شیمیایی
- جلوگیری از دوزینگ بیشتر مایع
- جلوگیری از جریان سیفونی
- حفاظت از دوزینگ پمپ در برابر خرابی

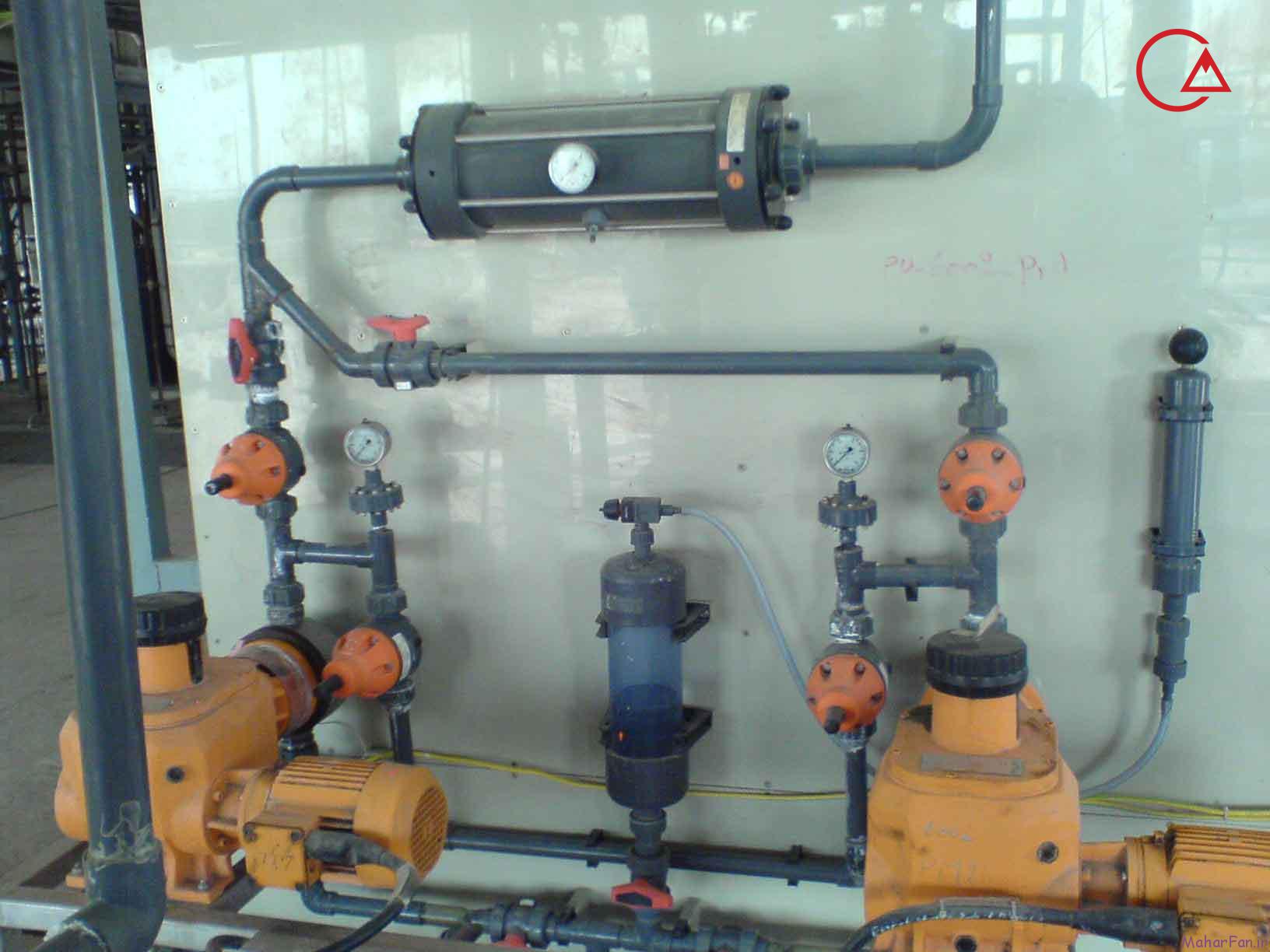

- ایجاد عملکرد بهتر پالسیشن دمپر
تفاوت شیر پس فشار و شیر فشار شکن
- شیر پس فشار جهت تامین فشار در قبل از شیر است
- شیر فشار شکن جهت پایین ماندن فشار بعد از شیر است
سازندگان شیر پس فشار در جهان
- اشتوبه Stubbe
- سویجلاک Swagelok
- شرکت مهار فن ابزار
نام های دیگر شیر پس فشار
- شیر فشار شکن
- شیر ایجاد فشار
- BPV
- Pressure Valve
- BackPressure Valve
- Pressure Regulating Valve
جنس ها و متریال های شیر پس فشار
- پی وی سی PVC
- پلی پروپیلن PP
- پی وی دی اف PVDF
- پی تی اف ای PTFE
- استینلس استیل SS 316L

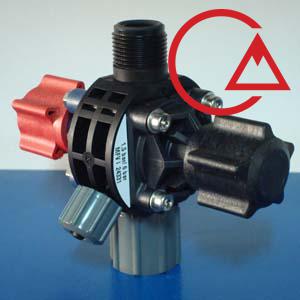

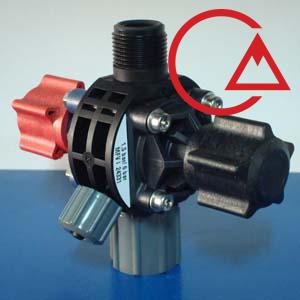

معرفی شیر Multifunction
- این شیر کار چند شیر مختلف را انجام میدهد
- شیر پس فشار این شیر حدود 2 بار فشار دارد
- قابلیت تنظیم فشار برای شیر پس فشار در این مدل امکانپذیر نیست
- ثابت بودن فشار البته میتواند یک مزیت هم محسوب شود
- دیگر نیازی به فشارسنج و تنظیم فشار نداریم
مطالعه بیشتر
- هیدراکار اسپانیا
- Prevent back flow and siphon flow.
- Reduce wastage of chemicals.
- Prevent spillage.
- Lower the risk of environmental contamination.
- Mounted on a tee fitting they function as a pressure relief valve.

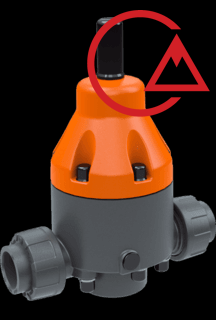

Also known as pressure sustaining valves, these valves maintain a constant upstream pressure in the system. They are a vital component in chemical injection systems for safe and economical operation.

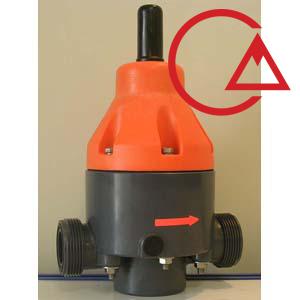

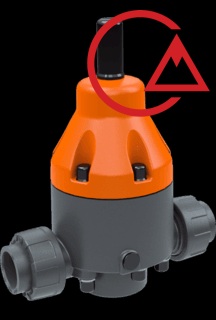

An adjustable spring presses onto a PTFE diaphragm. The diaphragm seals the inlet connection stopping liquid flow to the outlet of the valve. When a dosing pump is running it generates sufficient pressure in the system to overcome the pre load of the spring. The diaphragm lifts permitting flow of the chemical through the valve. The spring pressure is adjustable in the range 50KPa to 1000KPa. The spring pressure is set to suit the discharge pressure of the pump.
This valve does NOT control the downstream pressure in the system & must not be confused with a pressure reducing valve!
We supply the valve with solvent cement union ends & PTFE/PVC wetted materials. Other materials & connectors are available, please contact our sales engineers for details.
شیر پس فشار و مزایای آن
- از برگشت جریان و جریان سیفون جلوگیری میکند
- هدر رفتن مواد شیمیایی را کاهش میدهد
- از ریختن آب جلوگیری میکند
- خطر آلودگی محیط زیست را کاهش میدهد
- آنها بر روی یک توری نصب شده به عنوان دریچه تسکین فشار کار می کنند.
این شیرها همچنین به عنوان شیرهای پایدار فشار شناخته می شوند ، این شیرها فشار بالادستی ثابت را در سیستم حفظ می کنند. آنها یکی از اجزای حیاتی در سیستم های تزریقی شیمیایی برای بهره برداری امن و اقتصادی هستند. - فنر قابل تنظیم بر روی دیافراگم PTFE فشار می آورد. دیافراگم اتصال ورودی را متوقف می کند و جریان مایع را به سمت خروجی سوپاپ متوقف می کند. هنگام پمپ دوزینگ ، فشار کافی در سیستم برای غلبه بر بار پیش از بهار ایجاد می شود. دیافراگم جریان مجاز مواد شیمیایی را از طریق شیر بلند می کند. فشار فنر در محدوده 50KPa تا 1000KPa قابل تنظیم است. فشار فنر متناسب با فشار تخلیه پمپ تنظیم شده است.
- این شیر کنترل فشار پایین دست در سیستم را کنترل نمی کند و نباید با دریچه کاهش فشار اشتباه گرفته شود!
- ما شیرهای انتهایی اتحادیه سیمان حلال و مواد مرطوب شده PTFE / PVC را تأمین می کنیم. سایر مواد و اتصالات در دسترس هستند ، لطفا برای جزئیات بیشتر با مهندسین فروش ما تماس بگیرید.
چه موقع از یکی یا دیگری استفاده کنیم … و چه موقع از هر دو استفاده کنیم!
تنظیم کننده فشار اغلب سوء تفاهم و سوءاستفاده است. ممکن است کسی آن را “شیر نگهدارنده فشار” بنامد ، اما ممکن است دیگری آن را “دریچه کاهش فشار” بداند. برای وخیم تر شدن وضعیت ، تنظیم کننده های فشارسنج معمولاً در تنظیم کننده های فشار اشتباه می شوند.
تنظیم کننده فشار یک دریچه معمولاً باز است و در شروع یک سیستم یا قبل از تجهیزات حساس به فشار برای تنظیم یا کاهش فشار نامناسب بالادست بالاتر نصب می شود.
تنظیم کننده فشار فشار دریچه ای است که به طور معمول بسته در انتهای سیستم لوله کشی نصب می شود تا مانع جریان شود و از این طریق فشار بالادستی (عقب) را تنظیم کند. به تنظیم کننده فشار فشار فراخوانی شده است تا فشار را به منظور بیرون کشیدن سیال از سیستم فراهم کند.
موارد استفاده
در مواردی که انسداد از همه چیز قبل از شیر بهره می برد ، به عنوان مثال در انتهای یک خط برگشت و درست قبل از مخزن ، باید از یک تنظیم کننده فشار برای تهیه انسداد استفاده شود تا تمام تجهیزات قبلی از فشار کافی برخوردار باشند. وقتی فشار بیش از حد زیاد باشد ، تنظیم کننده فشار فشار باز می شود و درون مخزن فرو می رود. غالباً ، در عوض ، یک تنظیم کننده فشار در این مرحله نصب می شود. در این حالت ، تنظیم کننده فشار به سادگی باز خواهد ماند و فقط مایعات را مستقیماً بدون مخزن فشار بالایی درون مخزن ارسال می کند … فقط یک اتصالات بسیار گران قیمت.
در مواردی که انسداد از همه چیز پس از دریچه سود خواهد برد ، باید از تنظیم کننده فشار استفاده شود تا تمام تجهیزات پس از آن فشار بیش از حد نداشته باشند. در جایی که باید استفاده شود – در آغاز یک فرآیند – تنظیم کننده فشار فشار پایین دست را تضمین می کند.
متعادل کردن یک سیستم
ترکیب یک تنظیم کننده فشار در ابتدای سیستم و یک تنظیم کننده فشار فشار در انتهای یک سیستم ، فشار متعادل را در کل سیستم تضمین می کند. این یک ساده سازی است ، و ویژگی های موجود در هر سیستم خاص می تواند بسیار متفاوت باشد.
گروه فنی ما برای کمک به شما در مشخص کردن دریچه مناسب برای کار آماده است.
لطفا توجه داشته باشید که ویژگی های ذکر شده در بالا در مورد دریچه های بسیاری از تولید کنندگان اعمال می شود ، اما مشخصات آن فقط مربوط به محصولات Plast-O-Matic است. برای اهداف این مقایسه ، به مشخصات خاص ذاتی مدلهای تخصصی یا غیرمعمول پرداخته نشده است.
