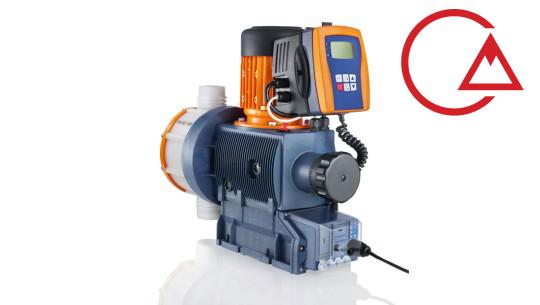

پمپ سیگما Sigma

Category:

توضیحات

خانواده Sigma از پمپ ‌‌‌‌‌‌های Sigma/1، Sigma/2 و Sigma/3 تشکیل می‌ شود. تقسیم ‌بندی این مدل‌ ها بر اساس ظرفیت بوده و از نظر قابلیت ‌ها و مکانیسم عملکرد، نکات کاملاً مشابهی دارند.

پمپ دوزینگ Sigma از نظر گزینه‌ های کنترلی جزو کامل‌ ترین پمپ ‌های دوزینگ موتوری- دیافراگمی و موتوری – پیستونی بوده و به طور کلی به دو دسته Basic و Control نیز تقسیم‌ بندی می‌ شود. مدل ‌های Sigma1/2/3 Basic تشابه زیادی به پمپ‌ های ساده خانواده Vario دارند.

معرفی سری سیگما جدید Sigma X


قابليت‌هاي سيستم كنترل پمپ نوع پايه (S1Ba) Sigma

كنترلر/actuator طول استروك

actuator براي تنظيم اتوماتيك طول استروك؛پريود فعال كردن تقريبا 1 ثانيه براي %1 طول استروك،

پتانسيومتر سيگنال پاسخ، نوع محافظت بدنه IP54 كنترلر شامل فعال كننده با سروو موتور (Servomotor) و كنترل سروو سرخود براي تنظيم طول استروك از طريق يك سيگنال استاندارد.

سيگنال استاندارد ورودي mA20-0 يا mA 20-4، متناظر %100-0 طول استروك. كليد انتخاب اتوماتيك/دستي براي تنظيم دستي استروك.

خروجي mA 20-0 يا mA 20-4 براي نمايش از راه دور وضعيت مكانيكي مقدار حقيقي طول استروك.

موتورهاي با سرعت متغير با كنترلر سرعت سرخود (حرف مشخصه كد شناسايي: V)

منبع تغذيه الكتريكي: تك‌فاز، V230، Hz60/50، Kw37/0 (قسمت 2.17.2 را ببينيد).

كنترل خارجي با mA 20-0 يا mA 20-4 (قسمت PK-2-103 را ببينيد).

كنترلرهاي سرعت در بدنه فلزي (حرف مشخصه كدشناسايي: Z)

مجموعه كنترلر سرعت شامل يك كنترلر سرعت و يك موتور با سرعت متغير KW 37/0 است (قسمت 2.17.2 را ببينيد).

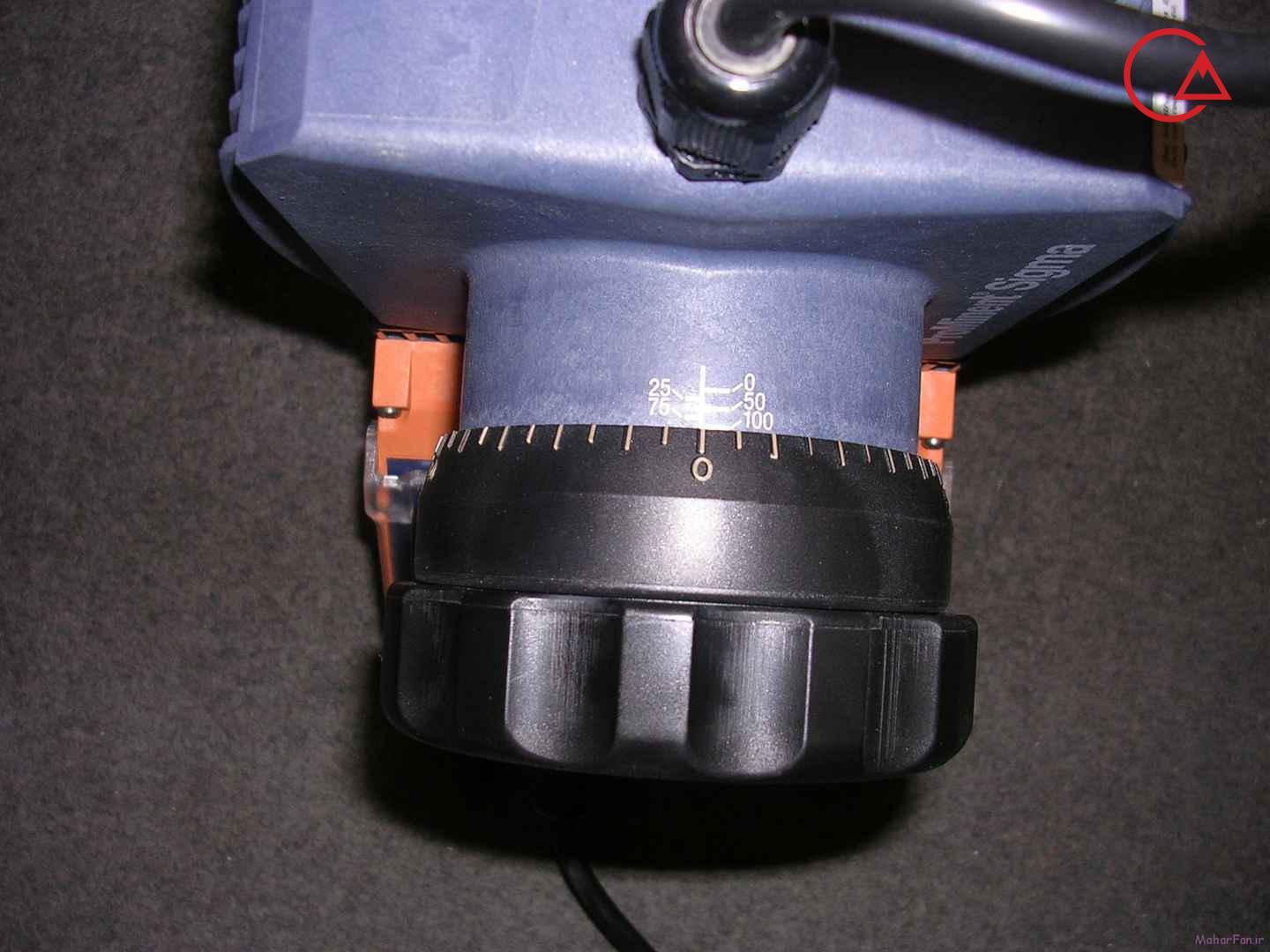

پمپ دوزينگ ديافراگمي Sigma/1 داراي بدنه فلزي با روكش داخلي پلاستيكي براي قسمت‌هاي تحت فشار و يك لايه خارجي اضافي پلاستيكي براي محافظت در مقابل خوردگي است. محدوده ظرفيت اين سري پمپ از l/h 420-50 در حداكثر فشار bar 12-4 است. ظرفيت پمپ با تغيير دادن طول استروك (mm4) در پله‌هاي 1% و از طريق دكمه تنظيم مخصوص انجام مي‌شود.

صحت قابل تكرار دوزينگ

به شرط نصب صحيح پمپ بهتر از 2%± است.صحت قابل تكرار دوزينگ در محدوده 100%-30 طول استروك و به شرط نصب صجيح پمپ، %2± است (بايد دستورالعمل‌هاي دفترچه راهنماي دستگاه را به دقت دنبال نمود).
درجه حفاظتي بدنه فلزي – پلاستيكي دستگاه IP65 است. به منظور تطابق اين پمپ‌ها با وسيع‌ترين رنج كاربردي ممكن، سه نسبت جعبه دنده، سه اندازه سر تغذيه، دو جنس سر تغذيه و گزينه تماسي يا سيگنال آنالوگ (mA 20-4/0) براي كنترل به صورت كنترلر S1Ca Sigma، در نظر گرفته شده است.
به دلايل ايمني، تمام پمپ‌هاي موتوري بايد با تجهيزات حفاظتي مناسب در برابر بار الكتريكي اضافي محافظت شده باشند.

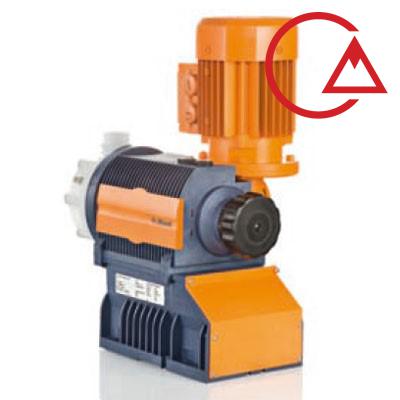

پمپ نوع پايه (S1Ba) Sigma

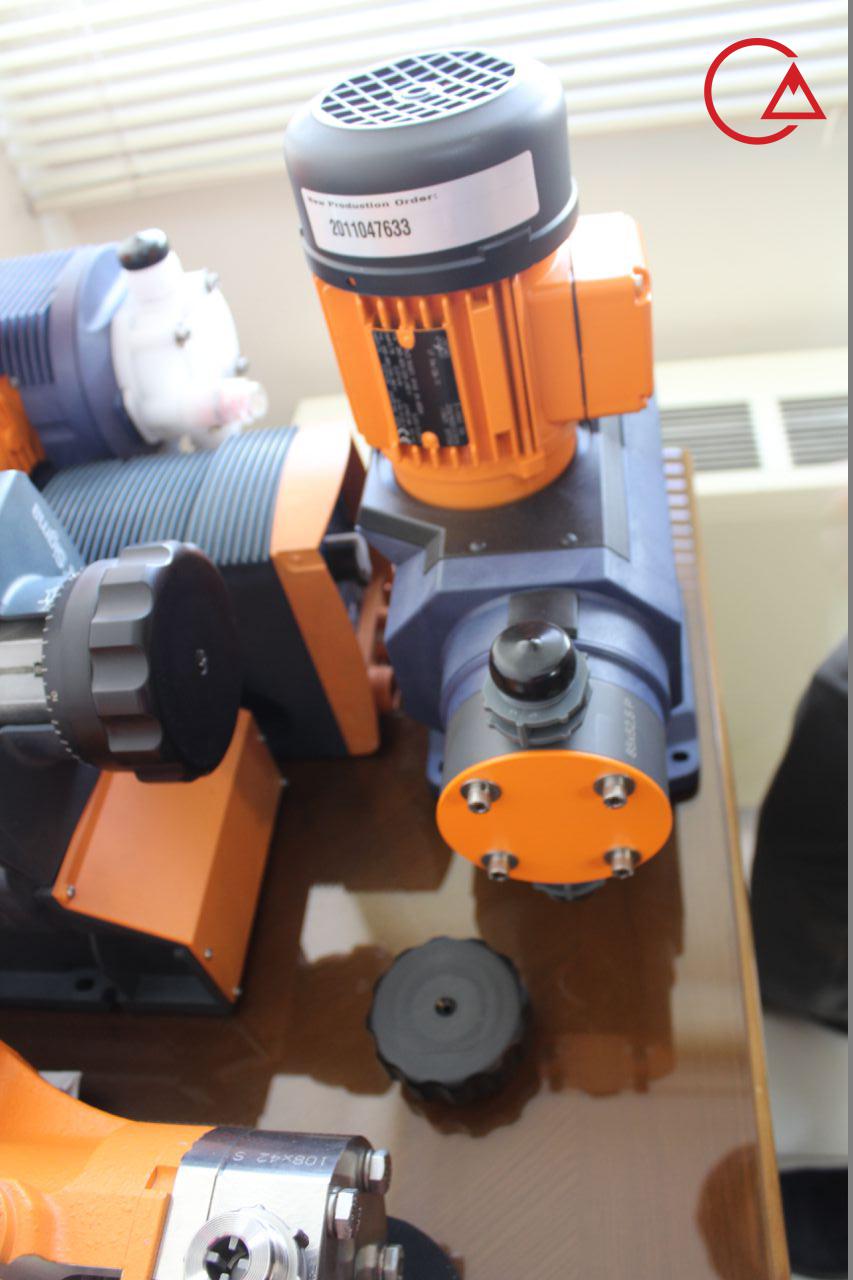

پمپ نوع پايه Sigma يك پمپ دوزينگ موتوري بدون سيستم كنترل الكترونيكي داخلي است. S1Ba شركت ProMinent گزينه‌هاي مختلفي براي موتور محرك ارائه مي‌نمايد از جمله موتور استاندارد سه فاز (با استاندارد IP55)، يا موتور Ac تك‌فاز براي استفاده در مناطق خطرناك Exe و Exde.
در صورتيكه مشتري بخواهد پمپ را با موتور خودش راه بياندازد، مي‌تواند يكي از فلنج‌هاي مختلفي كه ارائه مي‌شود را انتخاب نمايد.

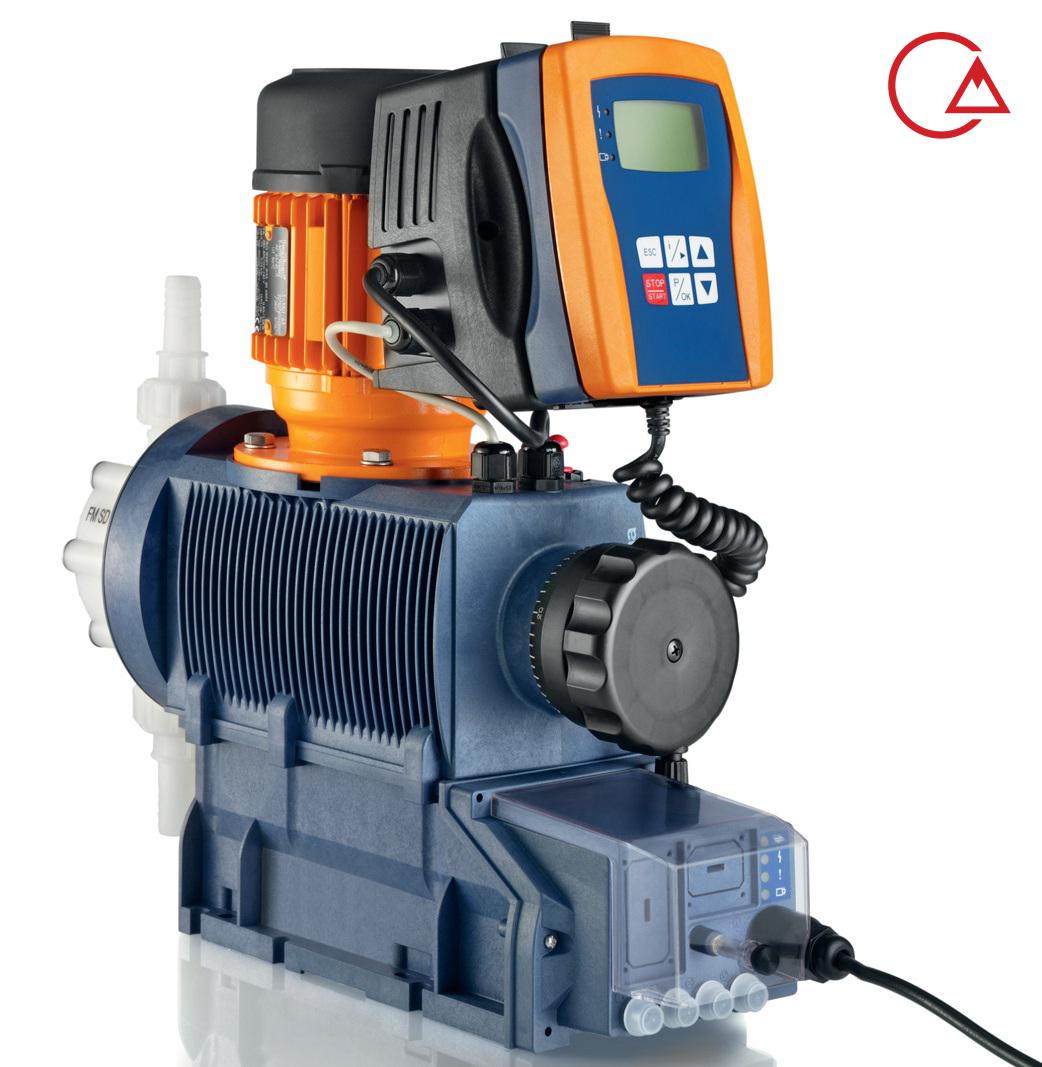

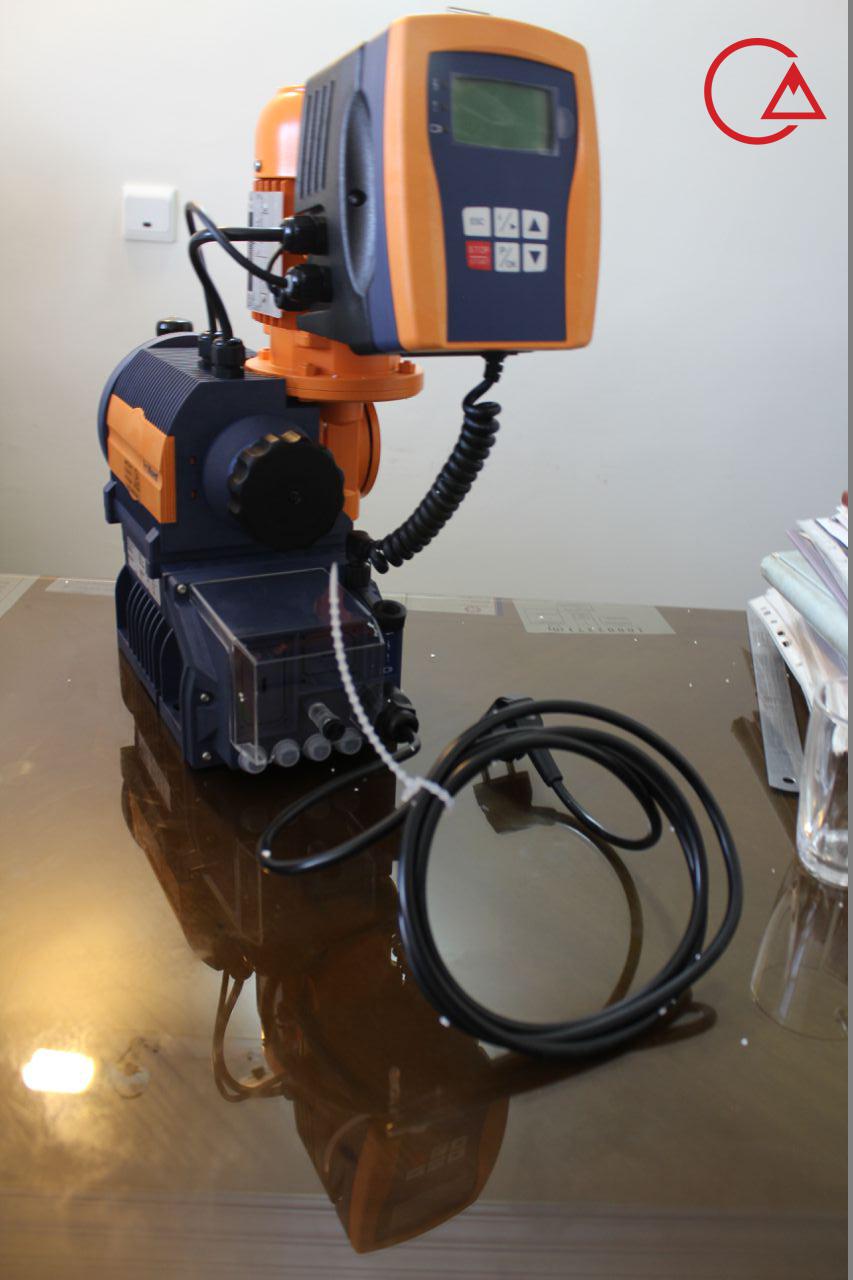

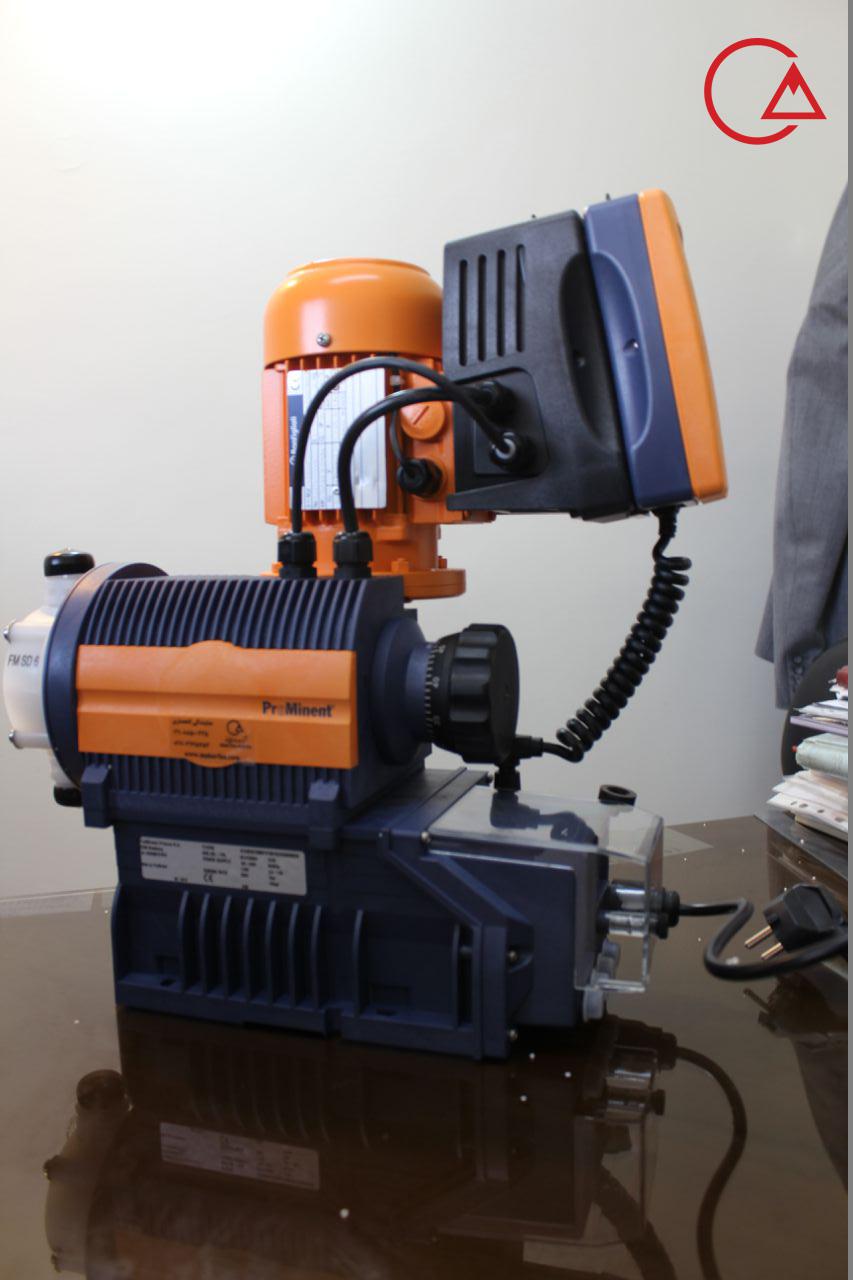

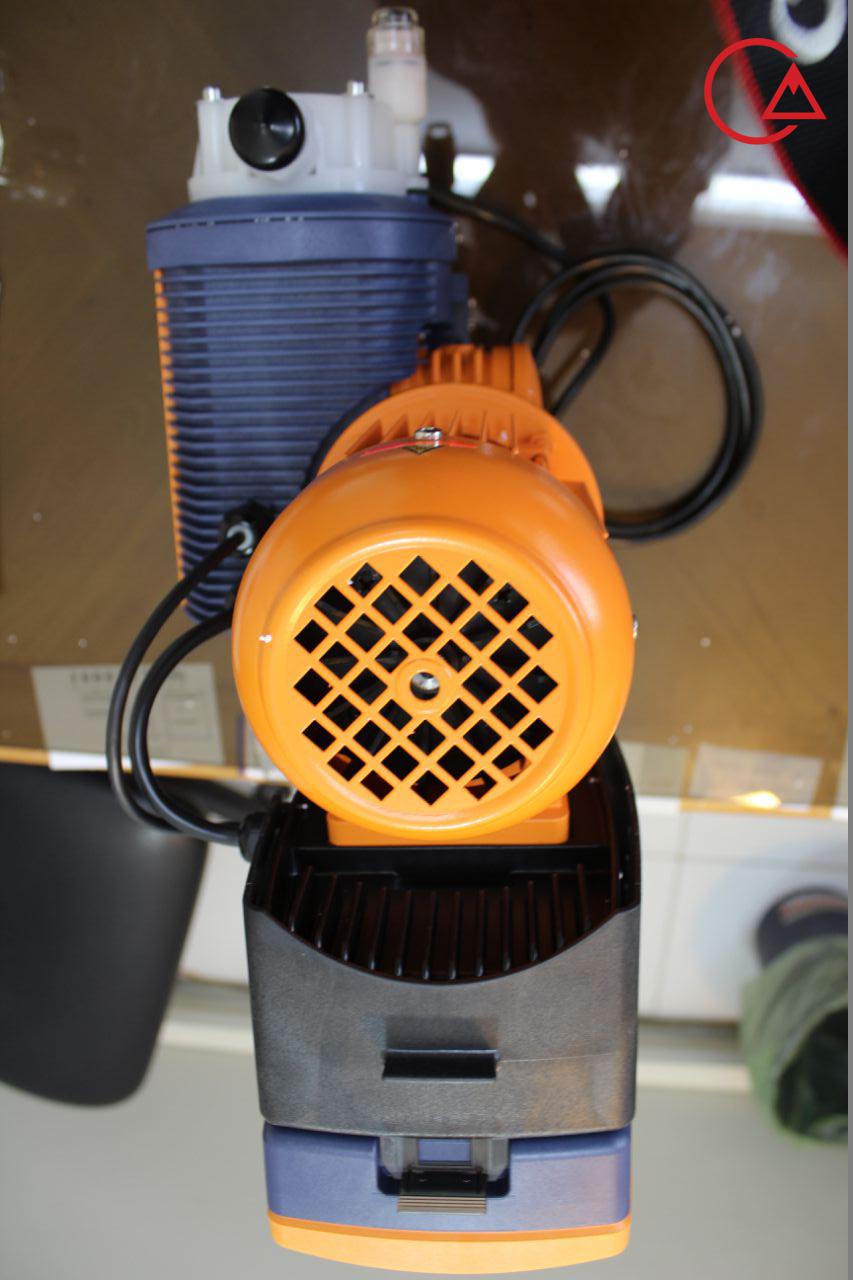

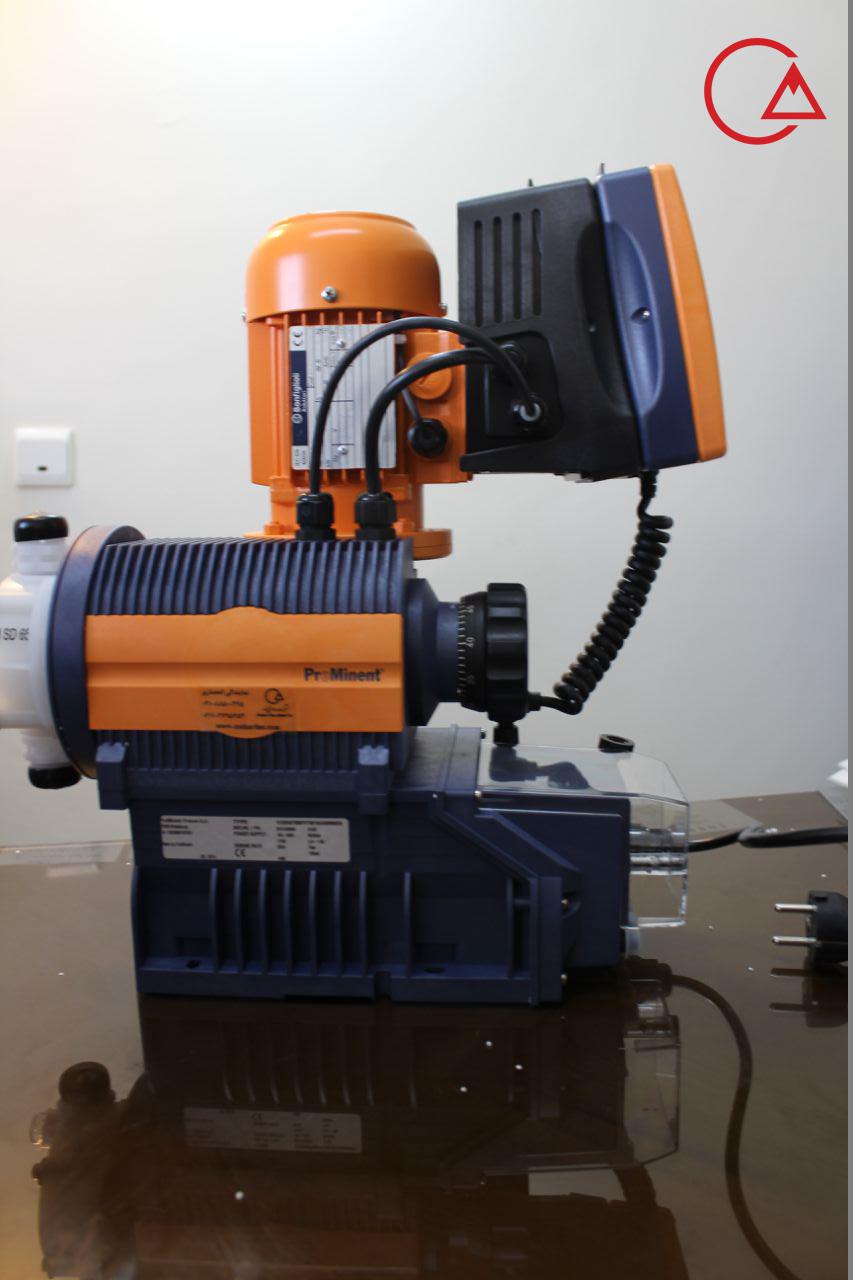

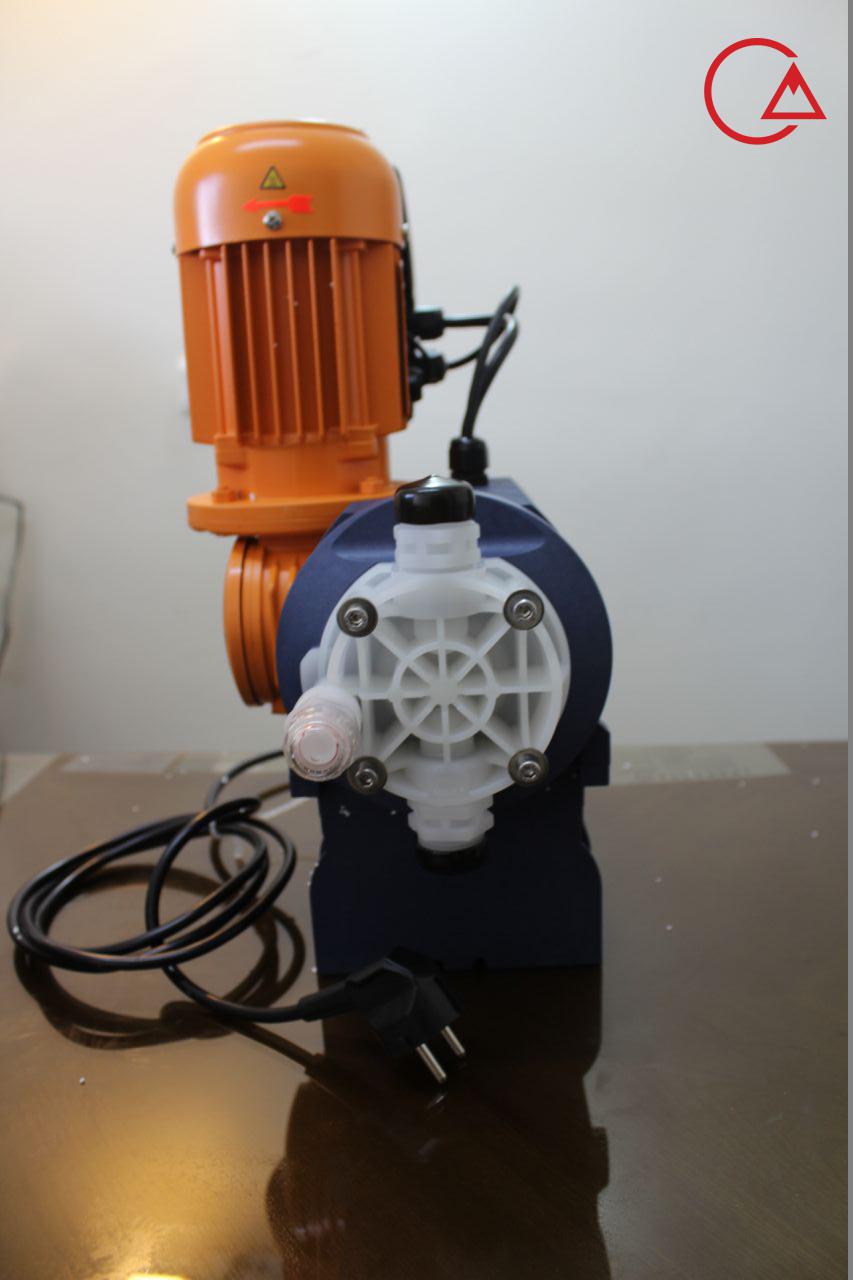

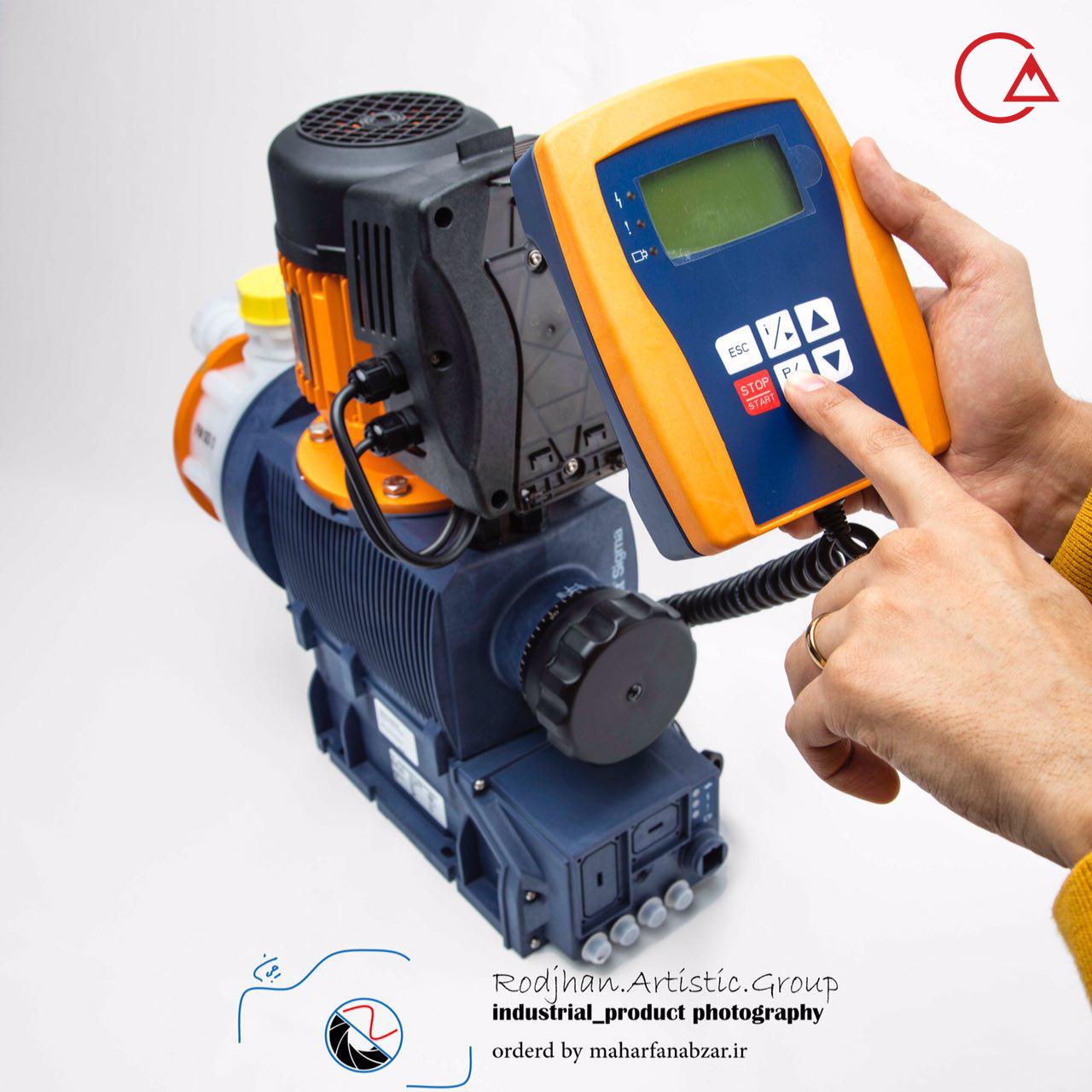

پمپ نوع كنترلي (S1Ca) Sigma

پمپ نوع ميكروپروسسوري Sigma (استاندارد IP65)، تنظيم سريع و قابل اطمينان در مقابل تغيير شرايط را امكان‌پذيري مي‌سازد.

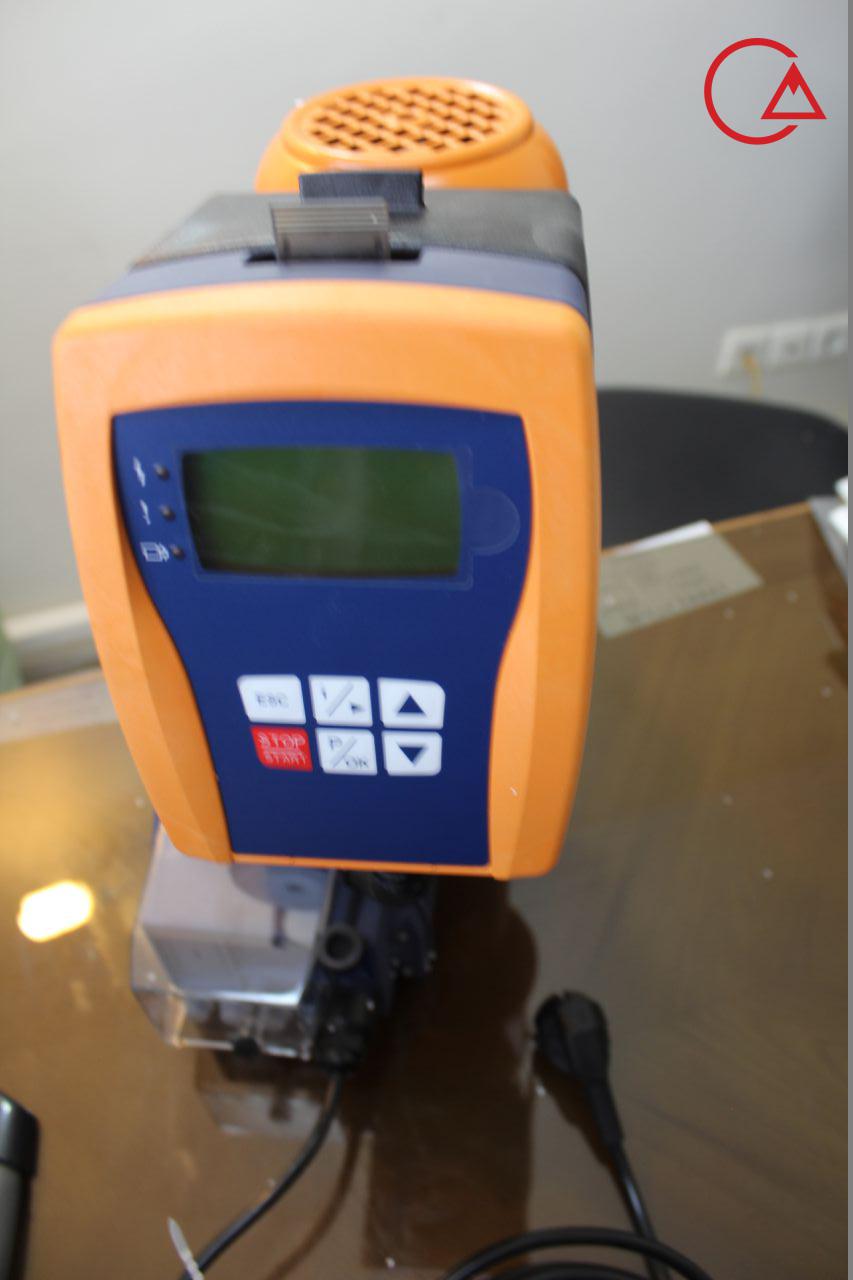

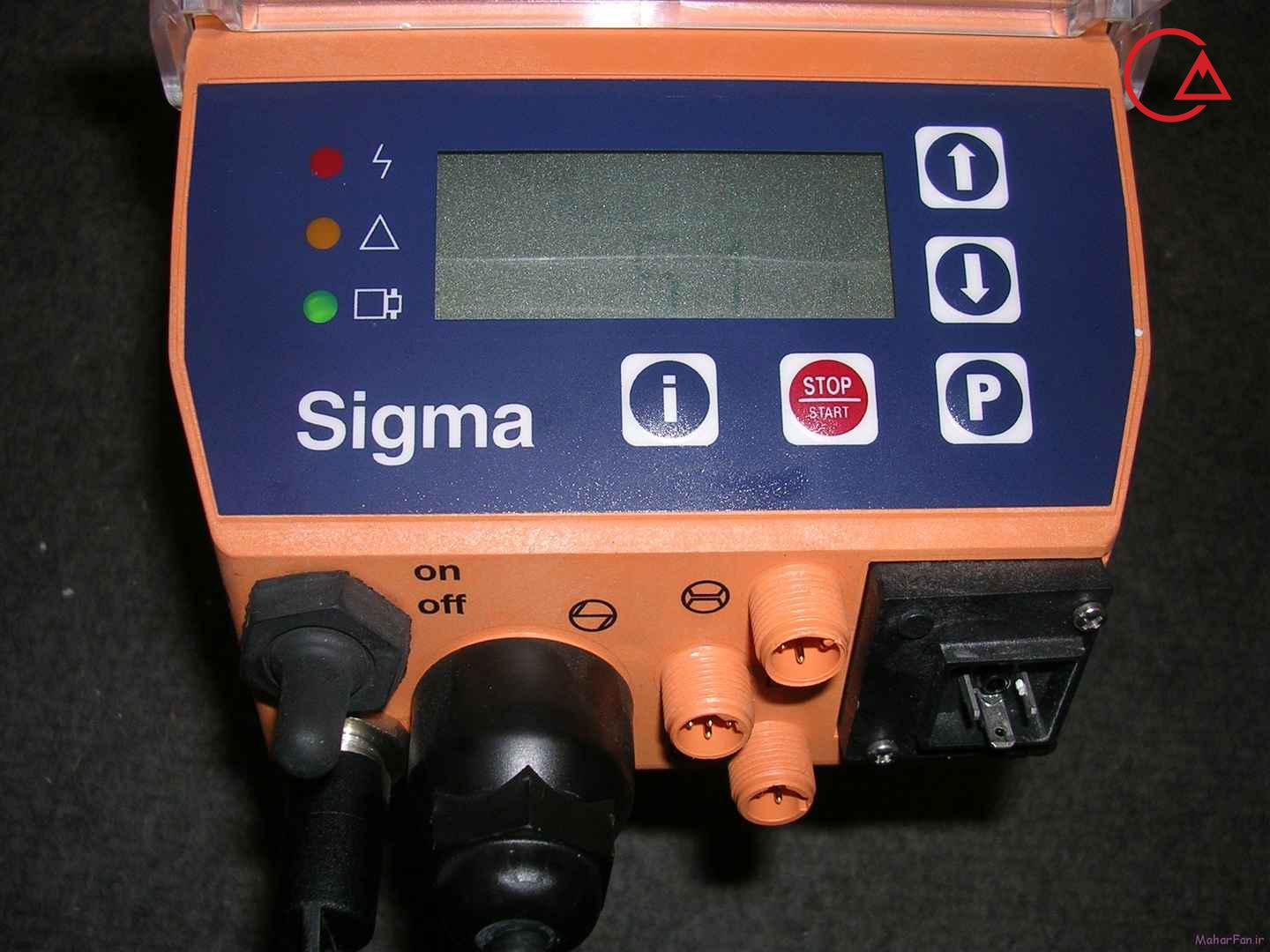

صفحه كنترل S1Ca همانند پمپ دوزينگ Gamma/l است.
كنترلر ميكروپروسسوري پمپ‌هاي Sigma كه حاوي تلفيق بهينه فركانس متغير AC و فركانس ديجيتالي استروك است، به دليل كنترل استروك‌هاي جداگانه‌، امكان اندازه‌گيري دقيق حتي در مقادير كم محدوده را فراهم مي‌آورد.

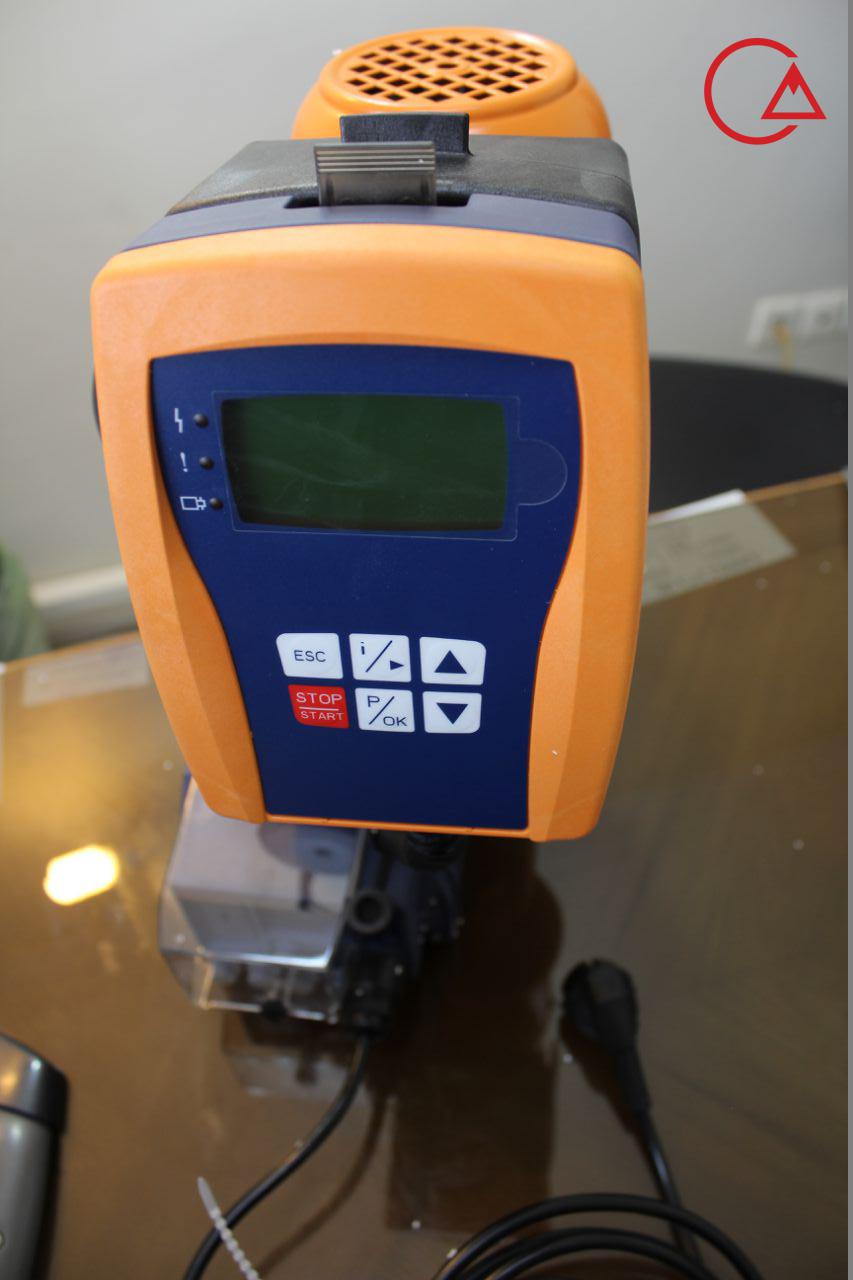

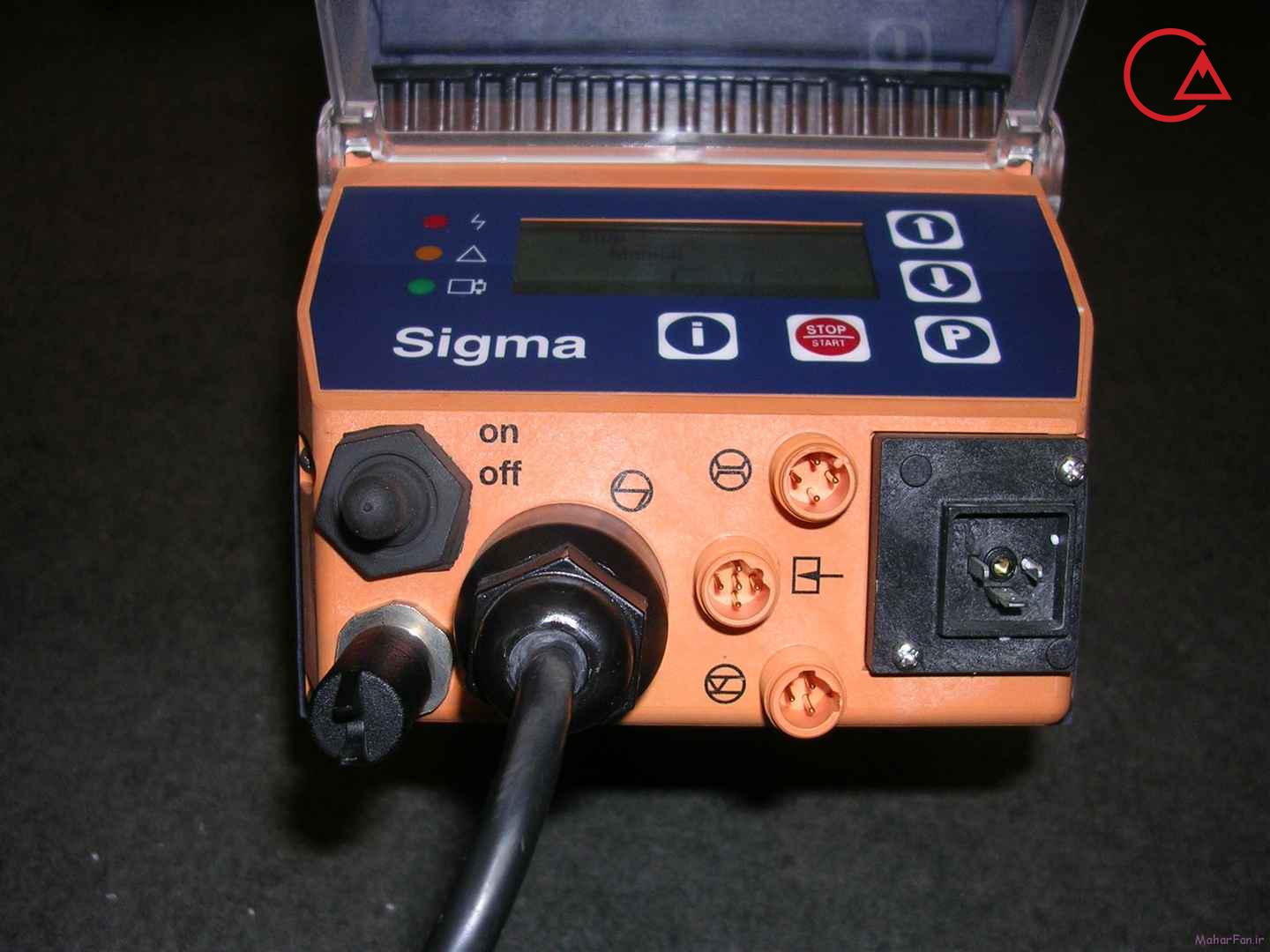

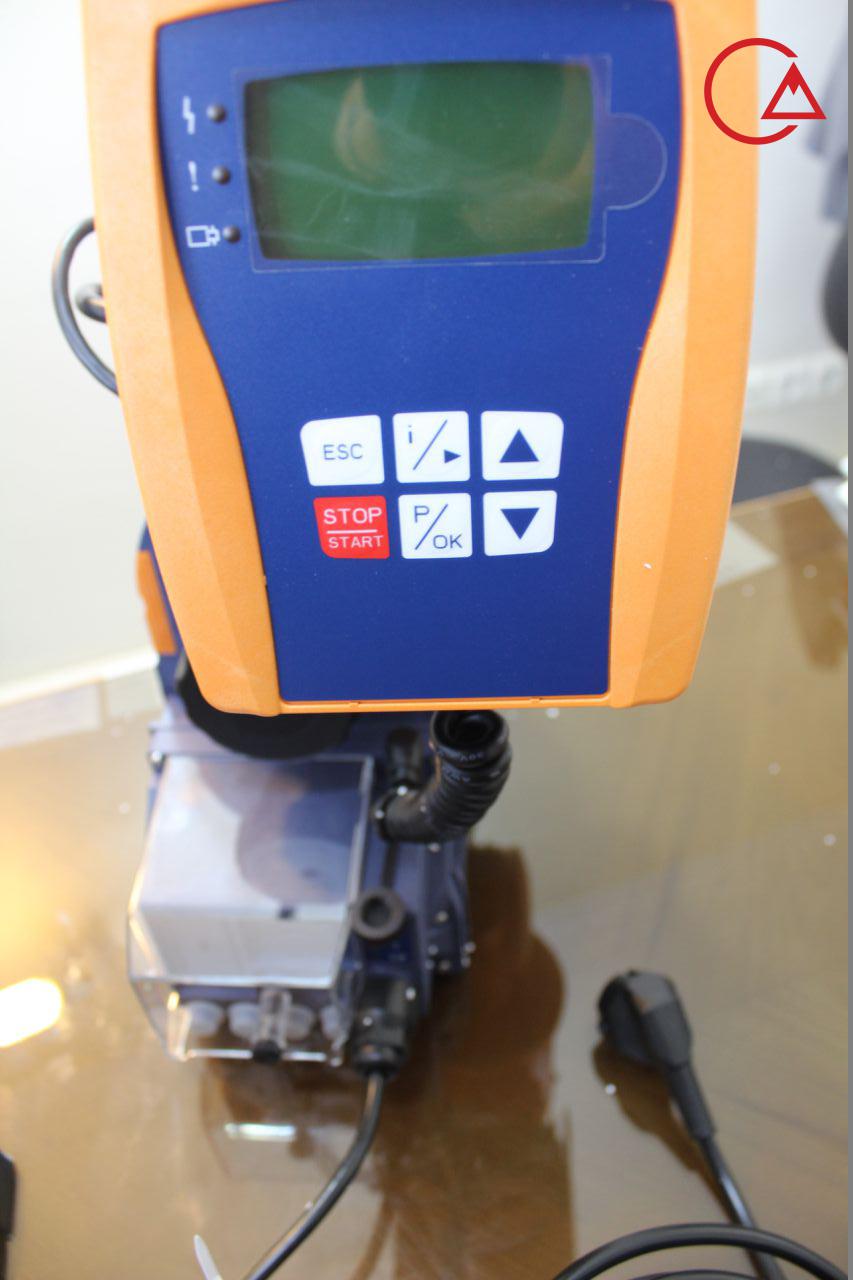

تنظيم‌هاي لازم به سادگي توسط 5 دكمه برنامه‌ريزي انجام مي‌شود. حالت‌هاي كاري جاري روي صفحه LCD نشان داده مي‌شوند. LEDها به صورت نشانگرهاي كاري يا عيوب عمل مي‌كنند و رله‌ها عملكرد پمپ را نشان مي‌دهند.
مي‌تواند براي كنترل متمركز با غير متمركز فرآيند به PROFIBUS و يا Integrated Process-timer وصل شود.

نشانگر خرابي ديافراگم (A)

مي‌توان سر تغذيه را با گزينه ديافراگم ايمني ارائه نمود.
يك ديسك پلاستيكي مقاوم به مواد شيميايي قسمت محركه را از قسمت مايع جدا كرده و در صورت پارگي ديافراگم اين قسمت را در برابر خوردگي محافظت مي‌نمايد. يعني سر تغذيه در صورت خرابي ديافراگم نيز آب‌بندي شده است. به اين ترتيب مواد شيميايي از پمپ خارج نمي‌شوند. در انواع SICa، خرابي ديافراگم به صورت همزمان از طريق LCD نمايش داده مي‌شود. در اين مرحله مي‌توان به پمپ اجازة ادامه كار را داد يا آن را متوقف نمود.

شير Bleed/ رهاسازي فشار سرخود (B)

براي فشارهاي 4، 7، 10 و 12 بار (bar) يك گزينه سر تغذيه با شير رهاسازي فشار سرخود، ارائه مي‌شود. اين گزينه پمپ را بدون نياز به وسائل اضافي در برابر فشار اضافه و خسارت احتمالي محافظت مي‌نمايد كه باعث صرفه‌جويي زيادي براي كار مي‌شود. مزيت ديگر شير رهاسازي فشار سرخود هواگيري مؤثر شير تغذيه در طي مكش است.

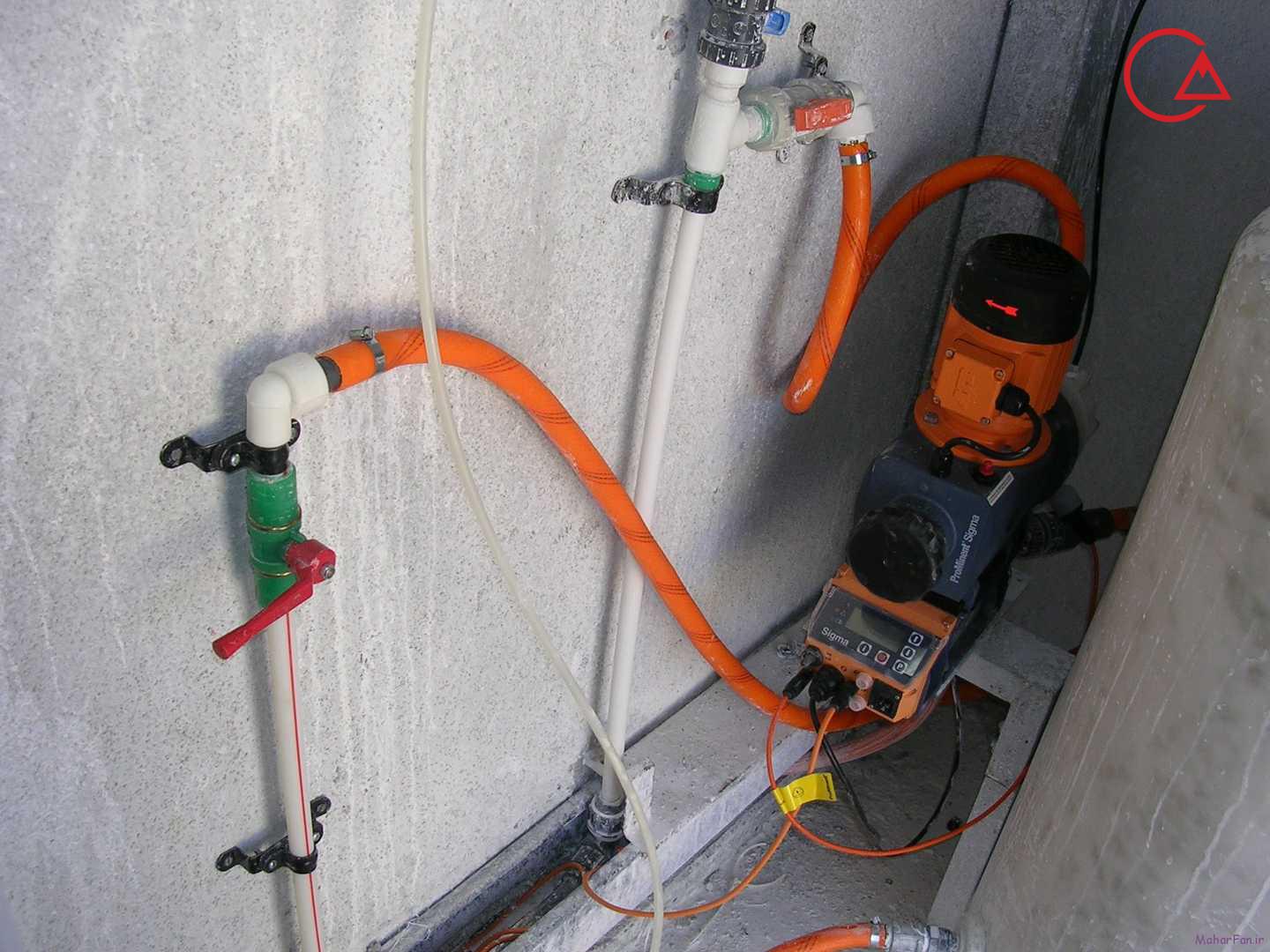

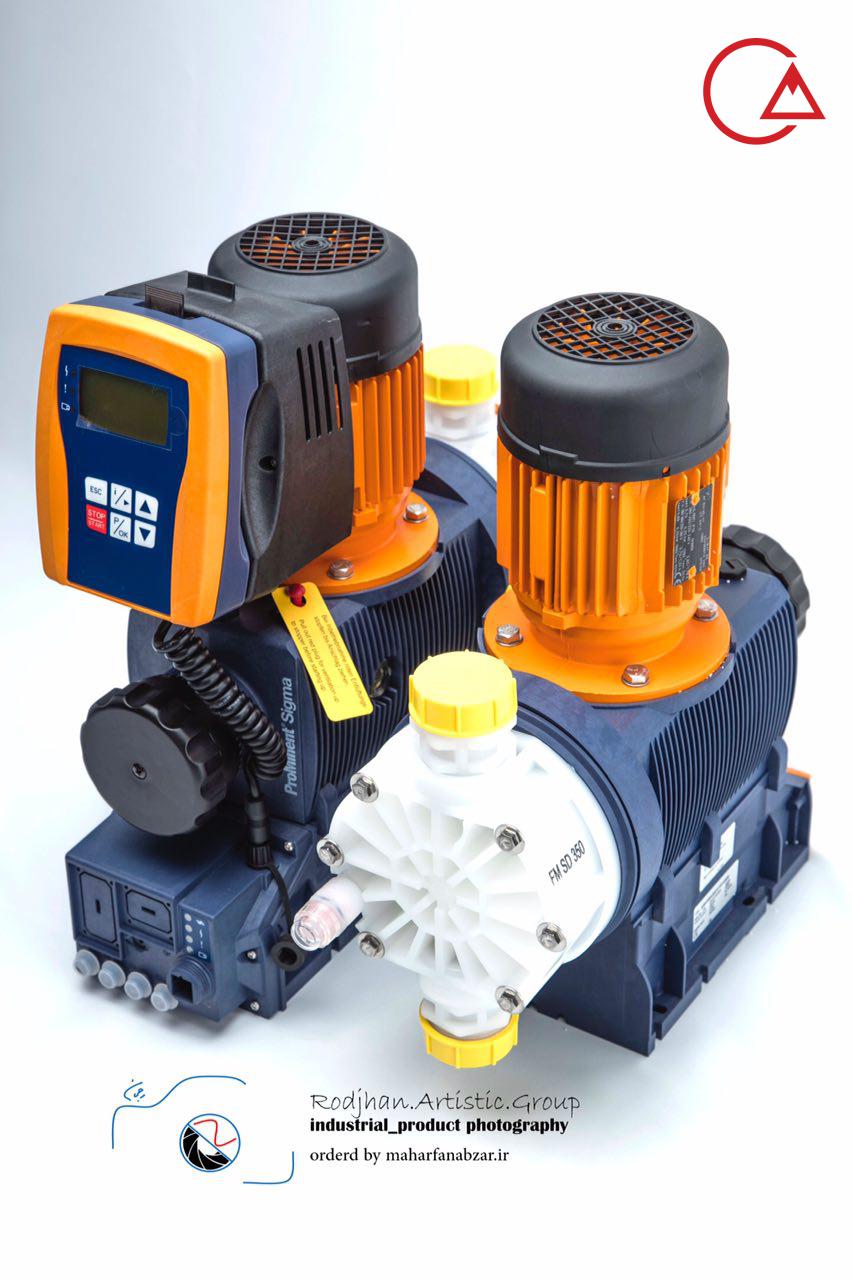

دوزینگ پمپ سیگما پرومیننت پکیج تزریق موادشیمیایی فلومتر

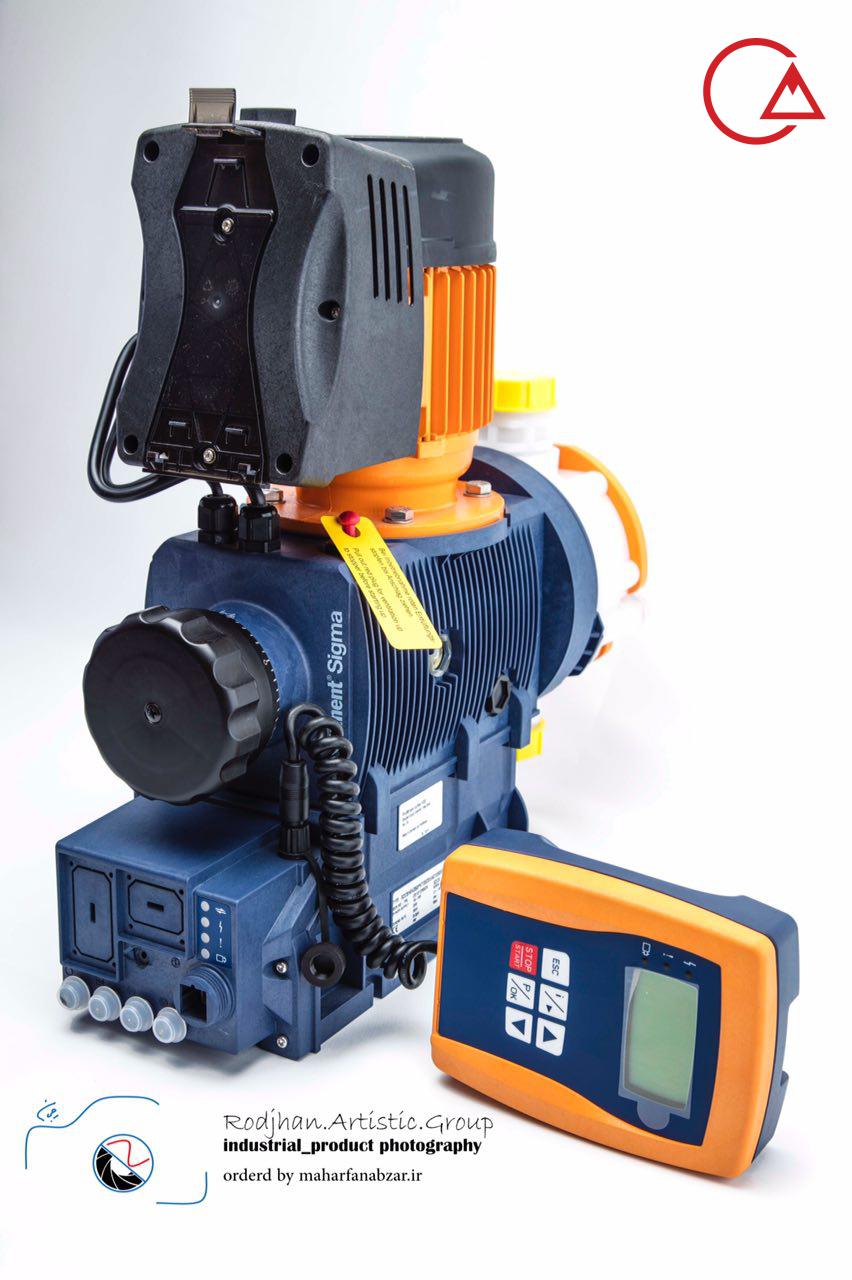

new sigma control type
new sigma control type

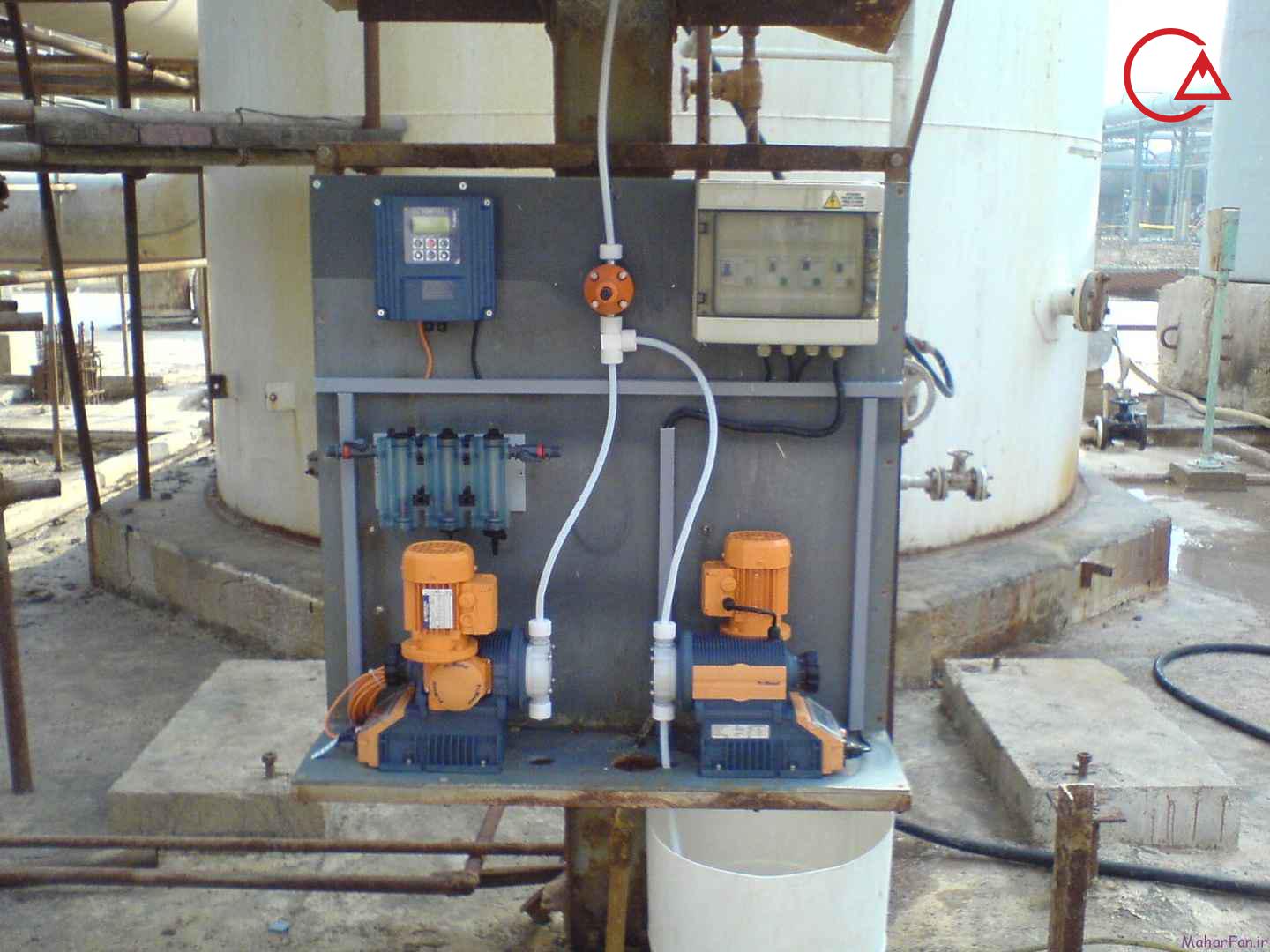

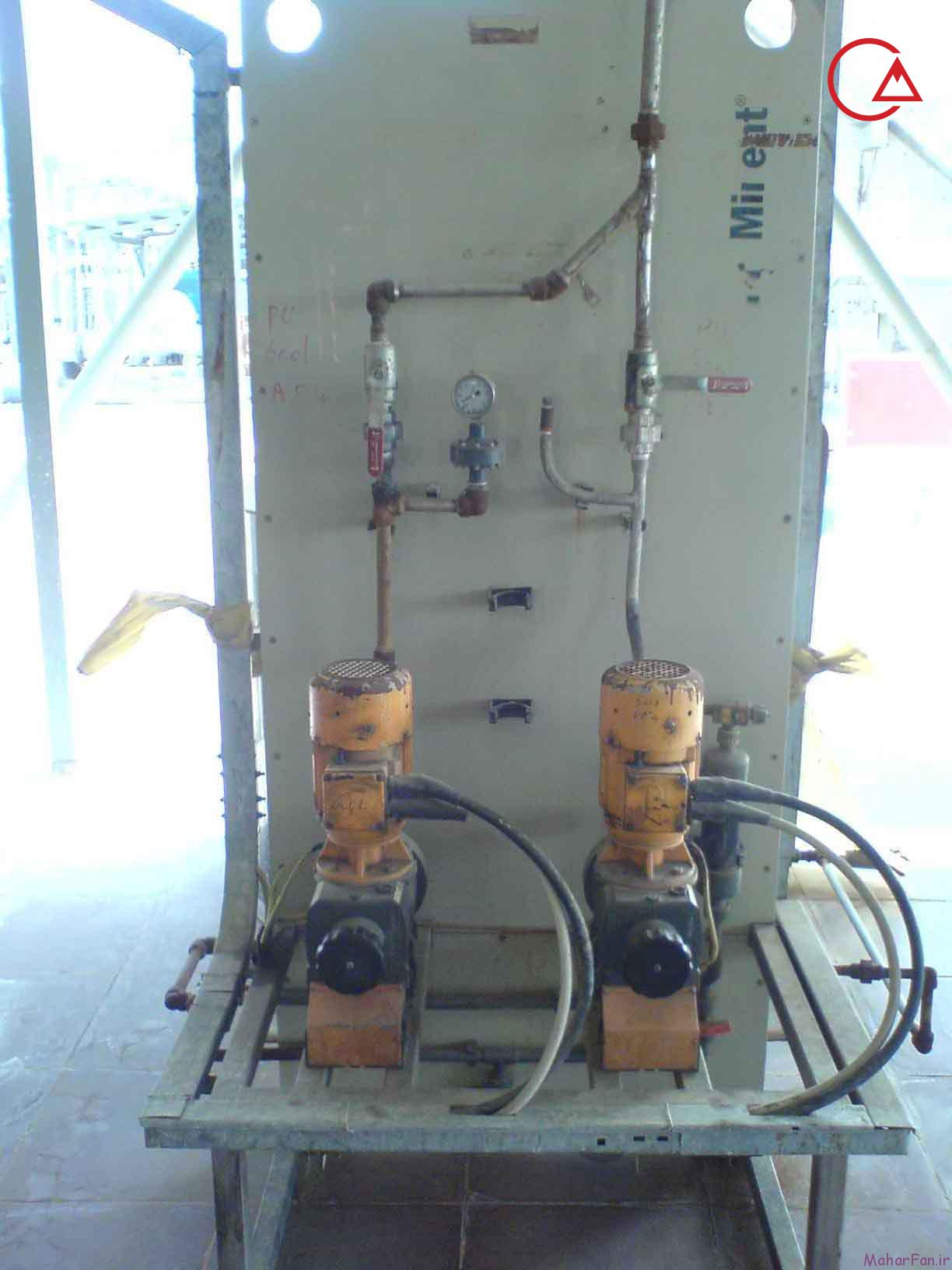

پکیج تزریق مواد شیمیایی پرامینت آکومولاتور پس فشار
