انواع الکتروموتور ایلماز
الکتروموتور ایلماز در انواع و سری های گوناگون با استانداردهای IE1 ،IE2 جهت کاربردهای مختلف ارائه می گردند . الکتروموتورهای ایلماز ترکیه شامل الکتروموتورهای ترمزدار ایلماز ، الکتروموتور دو سرعته ، الکتروموتورهای ولتاژ پایین AC می باشند .
شرکت ایلماز با سرمایه‌گذاری و احداث کارخانه الکتروموتور ایلماز اهداف زیر را دنبال می‌کند:
- کاهش زمان تحویل گیربکس‌ها
- بهینه‌سازی واحدهای الکتروگیربکس برای افزایش طول عمر
- افزایش کیفیت کلی به منظور افزایش رضایت مشتریان

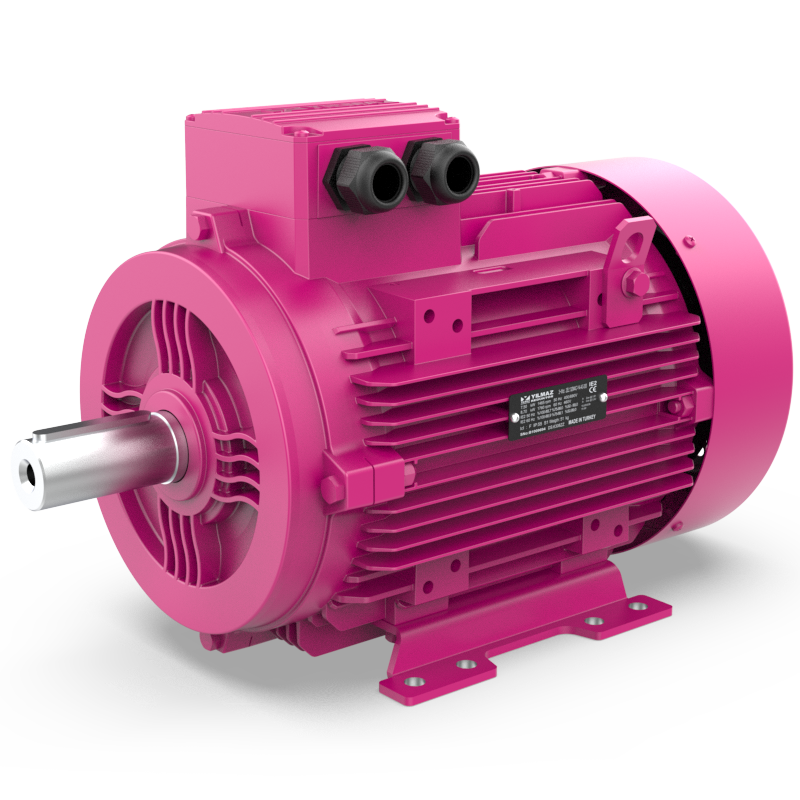

مشخصات فنی الکتروموتور سه فاز راندمان IE2 ایلماز YILMAZ ELK
- فرکانس 50 هرتز
- کلاس عایقی F
- ولتاژ 230/400 و 400/690 ولت
- فریم سایز 71 تا 280
| دور | توان (کیلووات) | قطب | جریان (آمپر) | وزن کیلوگرم | قطر شافت میلی متر | Cos Φ |
| 1000 دور | 0.18 ~ 55 | 6 | 0.6 ~ 101.5 | 5.9 الی 545 | 14 الی 75 | 0.67 ~ 0.84 |
| 1500 دور | 0.25 ~ 90 | 4 | 0.71 ~ 156 | 5.9 الی 648 | 14 الی 75 | 0.69 ~ 0.89 |
| 3000 دور | 0.37 ~ 90 | 2 | 0.9 ~ 153 | 5.5 الی 570 | 14 الی 75 | 0.8 ~ 0.91 |
مشخصات فنی الکتروموتور سه فاز 3000 دور ایلماز YILMAZ ELK
- تا مدل 2EL100L2B ولتاژ 230/400 ولت
- بقیه مدل های 400/690 ولت
| مدل | توان (کیلووات) | جریان (آمپر) | Cos Φ |
| 2EL071M2A | 0.37 | 0.9 | 0.80 |
| 2EL071M2B | 0.55 | 1.27 | 0.82 |
| 2EL080M2A | 0.75 | 1.67 | 0.83 |
| 2EL080M2B | 1.1 | 2.36 | 0.84 |
| 2EL090S2A | 1.5 | 3.17 | 0.83 |
| 2EL090L2B | 2.2 | 4.48 | 0.85 |
| 2EL100L2B | 3 | 5.8 | 0.88 |
| 2EL112M2A | 4 | 7.6 | 0.88 |
| 2EL132S2A | 5.5 | 10.2 | 0.88 |
| 2EL132S2B | 7.5 | 13.6 | 0.90 |
| 2EL160M2A | 11 | 19.6 | 0.90 |
| 2EL160M2B | 15 | 26.9 | 0.89 |
| 2EL160L2C | 18.5 | 32.2 | 0.91 |
| 2EG180M2A | 22 | 39 | 0.89 |
| 2EG200L2A | 30 | 52 | 0.90 |
| 2EG200L2B | 37 | 64 | 0.90 |
| 2EG225M2B | 45 | 77.4 | 0.90 |
| 2EG250L2B | 55 | 94.5 | 0.90 |
| 2EG280S2A | 75 | 128 | 0.90 |
| 2EG280M2b | 90 | 153 | 0.90 |
اطلاعات ابعادی الکتروموتور سه فاز 3000 دور ELK
| مدل | سایز فریم | قطر شافت (میلی متر) | وزن (کیلوگرم) |
| 2EL071M2A | 71 | 14 | 5.5 |
| 2EL071M2B | 71 | 14 | 6.3 |
| 2EL080M2A | 80 | 19 | 8.7 |
| 2EL080M2B | 80 | 19 | 9.7 |
| 2EL090S2A | 90 | 24 | 14.1 |
| 2EL090L2B | 90 | 24 | 15.5 |
| 2EL100L2B | 100 | 28 | 20.8 |
| 2EL112M2A | 112 | 28 | 25.7 |
| 2EL132S2A | 132 | 38 | 41 |
| 2EL132S2B | 132 | 38 | 45.2 |
| 2EL160M2A | 160 | 42 | 71.4 |
| 2EL160M2B | 160 | 42 | 77 |
| 2EL160L2C | 160 | 42 | 89 |
| 2EG180M2A | 180 | 48 | 163 |
| 2EG200L2A | 200 | 55 | 230 |
| 2EG200L2B | 200 | 55 | 240 |
| 2EG225M2B | 225 | 60 | 310 |
| 2EG250L2B | 250 | 65 | 388 |
| 2EG280S2A | 280 | 75 | 510 |
| 2EG280M2b | 280 | 75 | 570 |
ابعاد تصویری موتور الکتریکی پایه دار ایلماز ELK
| فریم | 071 | 080 | 090S | 090L | 100 |
| قطب | 2 ، 4 ، 6 ، 8 | ||||
| D | 14 | 19 | 24 | 24 | 28 |
| E | 30 | 40 | 50 | 50 | 60 |
| L | 244 | 274 | 325 | 325 | 370.5 |
| AC | 137 | 155 | 176 | 176 | 193 |
| H | 71 | 80 | 90 | 90 | 100 |
| HE | 112 | 123 | 132 | 132 | 149 |
| HD | 183 | 203 | 222 | 222 | 249 |
| F | 5 | 6 | 8 | 8 | 8 |
| GA | 16 | 21.5 | 27 | 27 | 31 |
| DB | M5 | M6 | M8 | M8 | M10 |
| C | 45 | 50 | 56 | 56 | 63 |
| ΦK | 7 | 10 | 10 | 10 | 12 |
| B | 90 | 100 | 100 | 125 | 140 |
| BB | 110 | 122 | 151 | 151 | 170 |
| HA | 3 | 3 | 4 | 4 | 4 |
| AA | 19 | 25 | 27 | 27 | 31 |
| A | 112 | 125 | 140 | 140 | 160 |
| AB | 128 | 148 | 167 | 167 | 192 |
کد خوانی الکتروموتور ELK
| · 2: IE2 · 3: IE3 · 4: IE4 |
| EL: موتور استاندارد با پوسته آلومینیوم EG: موتور استاندارد با پوسته چدن EC: موتور کامپکت با پوسته آلومینیوم ED: موتور کامپکت با پوسته چدن تیپ موتور |
| سایز فریم 71، 80، 90، 100، 112، 132، 160، 180، 200، 225، 250، 280 |
| S: کوتاه M: متوسط L: بلند طول پوسته |
| 2: 2 قطب – 3000 دور بر دقیقه 4: 4 قطب – 1500 دور بر دقیقه 6: 6 قطب – 1000 دور بر دقیقه |
| طول شافت A, B, C, D, E |
| PD: پایه دار B3 FA: فلنج دار B5 FC: فلنج دار B14 |
| o A: فرکانس 50 هرتز، ولتاژ 230/400 ولت o B: فرکانس 50 هرتز، ولتاژ 400/690 ولت o C: فرکانس 50 هرتز، ولتاژ 240/415 ولت o D: فرکانس 50 هرتز، ولتاژ 230/400 ولت |
| 000: موتور استاندارد |
مزایای موتور الکتریکی ELK
- قیمت مناسب
- راندمان بالا
- تنوع سایز و توان
- تنوع متریال
- سیم پیچی مس
- قطعات یدکی در دسترس
کاربرد موتور ELK
- نوار نقاله
- پتروشیمی
- پالایشگاه
- نیروگاه
- انواع تجهیزات صنعتی
- صنایع غذایی
- صنایع بعداشتی
اجزاء موتور الکتریکی ترکیه ای
- شافت
- سیم پیچ
- بلبرینگ
- هوزینگ
- پروانه خنک کاری
- پایه
- فلنج
کاهنده ییلماز
- | محوطه
- | رمزگذارها
- | گیربکس ها

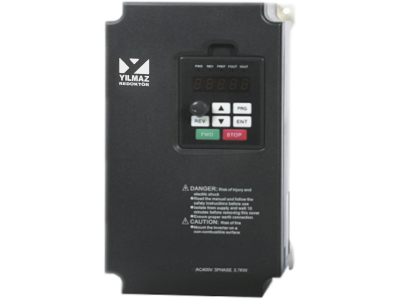

- | اینورترها – درایو آنالوگ
- | اینورترها – وکتور حلقه بسته
- | اینورترها – حلقه باز
- | اینورترها – دیگر
- | موتورها – موتورهای القایی
- | موتورها – موتورهای سرعت متغیر
- | متغیرها
- | تعمیرات و نگهداری
- اشتراک گذاری
سازنده گیربکس صنعتی، موتور الکتریکی و درایو دور متغیر. مرکز مونتاژ انگلستان برای کلیه محصولات استاندارد در لیدز، یورکشایر غربی. گشتاور اسمی بیش از 1 میلیون نیوتن متر. موتورهای الکتریکی تا 355 کیلووات و درایوهای سرعت متغیر تا 630 کیلووات.
Yilmaz UK Ltd
ساخت ماشین آلات صنعتی
دیوزبری، یورکشایر غربی 1365 دنبال کننده
قدرت تحت کنترل شماست
درباره ما
Yilmaz UK Ltd یک مرکز مونتاژ گیربکس صنعتی Yilmaz Reduktor، موتورهای الکتریکی ELK و اینورترهای فرکانس است. تولید شده در اروپا با دو سال گارانتی استاندارد و طیف وسیعی از محصولات موجود برای اطمینان از اینکه ما قادر به ارائه محصولات برای کاربردهای مختلف در انواع مختلف صنایع هستیم. محدوده محصولات ما شامل موارد زیر است پایه مارپیچ خطی سری M نصب شده است فلنج مارپیچ خطی سری N نصب شده است مارپیچ اریب سری K شفت موازی سری D کرم و چرخ سری E فلنج سیاره ای سری P نصب شده است پایه سیاره ای سری R نصب شده است شفت موازی سنگین سری H مخروطی مارپیچ سنگین سری B پایه شفت سری T درایوهای درام بالابر سری V موتورهای الکتریکی سری ELK اینورترهای یکپارچه سری YI اینورترهای فشرده سری YE میکرو اینورترهای سری YB اینورترهای استاندارد سری AC
موتورهای AC ولتاژ متوسط و پایین
موتورهای AC سری MVE/MVT ما در بخش های مختلفی استفاده می شوند: انرژی، مواد شیمیایی، نیروی دریایی، ژنراتورها و پمپ ها، معدن، تهویه.
- توان از 0.12 تا 1250 کیلو وات
- ولتاژ 2 تا 11 کیلو ولت (موتورهای ولتاژ پایین موجود در 230/400/690 ولت)
- موتور قفس سنجاب
- اندازه قاب موجود از 63 تا 500 میلی متر
- در دسترس بودن قطب 2-4-6-8-10-12-16 قطب
- همچنین با دو قطبی موجود است: 2/4-4/6-4/8-6/8 قطب
- خنک کننده IC411 (با تهویه خودکار)، IC416 (سرویو تهویه)، IC86W (مبدل هوا/آب) و IC666 (مبدل هوا/هوا)
- حفاظت IP55
- عایق کلاس F افزایش درجه حرارت B
- چند فرکانس و چند ولتاژ
- استانداردهای IEC 60034 – 60072 – 60079-15 – DIN VDE 0530 – NEMA
سری AMP موتور AC لمینیت مربعی
موتورهای AC قاب مربعی AMP برای استفاده از اینورتر برداری و برای دستیابی به عملکرد دینامیکی مشابه با سری موتورهای DC توسعه و طراحی شده اند.
سری AMP به الزامات تمام کاربردهای صنعتی که نیاز به تغییر سرعت دارند، در صنایع فولاد، بالابر، معدن، سیمان، تله کابین، کاغذ، پلاستیک، لاستیک، کابل، طناب و غیره پاسخ می دهد.
- توان موجود از 17 تا 1000 کیلووات در 1500 دور در دقیقه، در درجه حفاظت IP23 با خنک کننده IC06 یا در حفاظت IP54/55 با خنک کننده IC416
- 7 سایز فریم مختلف: 112-132-160-180-225-280-355
- طراحی قاب مربعی کاملاً چند لایه که ادغام آن را با انواع ماشین آلات تسهیل می کند
- استانداردهای IEC600 34
- سایر اشکال خنک کننده (در IC666 یا IC86W با مبدل) در صورت درخواست در دسترس هستند
موتورهای AC روتور زخمی نوع SRM
موتور AC روتور زخمی برای کاربردهای صنعتی خاص که به گشتاور راه اندازی بالا نیاز دارند و برای بالابرها
- توان موجود از 2.2 تا 340 کیلو وات
روتور حلقه لغزنده - قطبیت موجود: 2-4-6-8-10
- فرم خنک کننده IC411 (خود تهویه)
- حفاظت IP55 – کلاس عایق F
نصب IM1001، IM3001، IM2001 و ترکیب آنها - طیف گسترده ای از لوازم جانبی
- راه حل های ویژه در صورت درخواست (هم مکانیکی و هم الکتریکی)
میزهای غلتکی موتورهای القایی سری TTM
سری موتورهای TTM برای راندن میز غلتکی برای کارخانه های نورد در تولید آهن و فولاد سنگین طراحی شده است.
موتورها از نظر مهندسی مکانیک و برق بسیار بزرگ هستند و همچنین برای کنترل توسط اینورتر فرکانس متغیر مناسب هستند.
- استانداردهای IEC-VDE-NFC-BS-CEI
- قطبیت موجود 4-6-8-10-12-16-20-24-30
- 5 سایز فریم مختلف h= 80-100-132-160-200mm
- فرم خنک کننده IC410 (بدون تهویه)
- حفاظت IP55
- طیف گسترده ای از لوازم جانبی
- راه حل های ویژه در صورت درخواست (هم مکانیکی و هم الکتریکی)
موتورهای براشلس سری BRS
سری سروموتورهای BRS عملکرد دینامیکی بالا و حداکثر تطبیق پذیری را تضمین می کند
آهنرباهای نئودیمیوم آهن بور به کار رفته در موتورها موتورهای با قدرت بالا را تضمین می کند که قادر به اضافه بار زیاد بدون خطر مغناطیس زدایی هستند.
مدار مغناطیسی مورد مطالعه قرار گرفته است تا به موتورها امکان تولید نیروی سینوسی با کاهش امواج گشتاور را بدهد
اینرسی کم روتور امکان شتاب و کاهش سریع را فراهم می کند
سروموتورهای ما با هر درایوی که مستقیماً از شبکه برق 220/240Vac و 380/460Vac تغذیه می شود، سازگار است.
- سیم پیچ سه فاز با اتصال Y بدون سیم خنثی در دسترس
- کلاس عایق H
- کلاس افزایش دما F (dTmax=105K)
- درجه حفاظت IP54
- دستگاه بازخورد 2 قطب حل کننده
- IC 410 خنک کننده (موتور بسته، بدون تهویه) یا IC 416 (سرویو تهویه محوری)
- فرم نصب IM B5
دنده-موتور سه فاز NR
مشخصات
- نوع موتور
- سه فاز
- تایپ کنید
- مارپیچ
- جهت شفت
- هم محور
- قدرت
- 200 کیلو وات … 500 کیلو وات
- گشتاور
- > 10 کیلو نیوتن متر، 1 تا 2 کیلو نیوتن متر، 5 تا 10 کیلو نیوتن متر، 2 تا 5 کیلو نیوتن متر
- ولتاژ
- 24 ولت، 220 ولت، 380 ولت
- سایر خصوصیات
- سه مرحله ای، IEC B5، IEC B14، دو مرحله ای، گشتاور بالا
شرح
محصولات
گیربکس یلماز بر اساس اصل تک بدنه (مونوبلاک) ساخته شده است که یک اصل کاملاً جدید است که مزایای زیادی در استحکام، نفوذ ناپذیری، صدا و قدرت دنده گیربکس های نسل جدید ارائه می دهد. در تمامی گیربکس ها بلبرینگ ها مستقیماً روی خود بدنه می مانند نه روی قسمتی که به هر روکش یا بدنه ای متصل است.
گیربکس های استاندارد

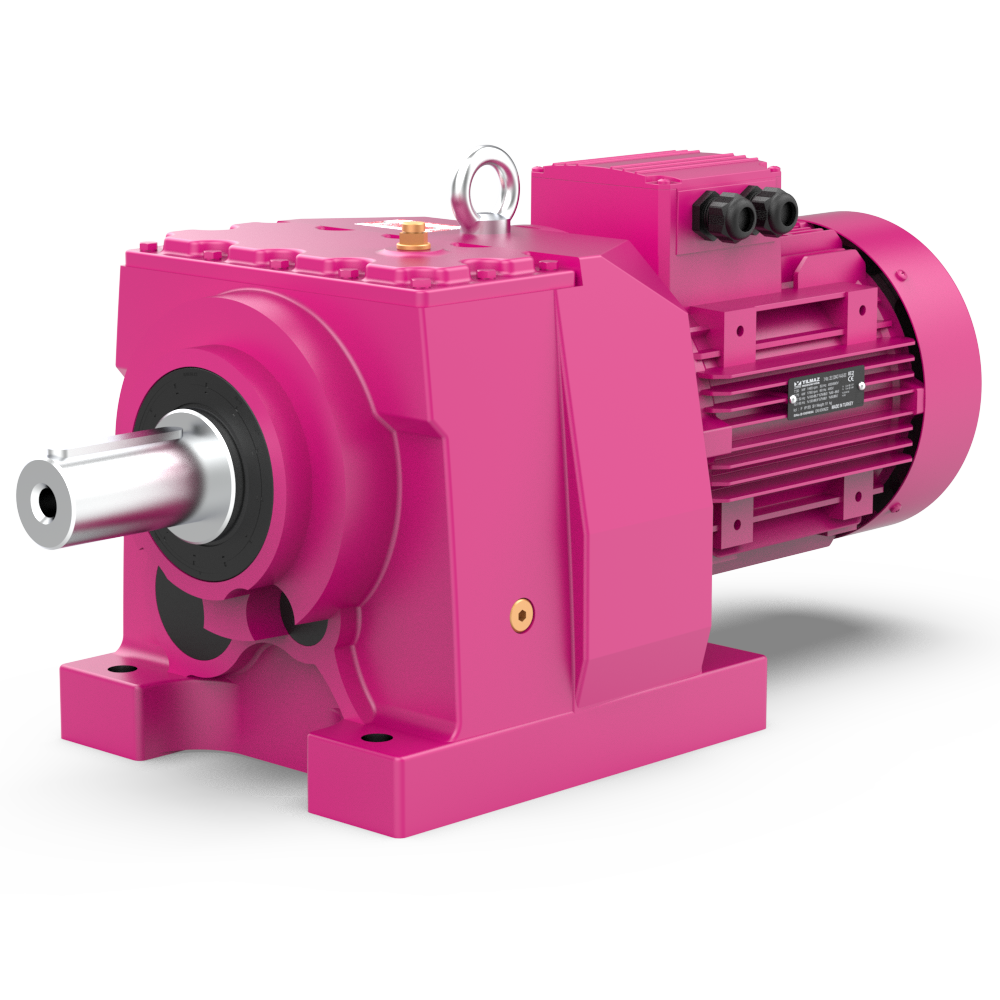

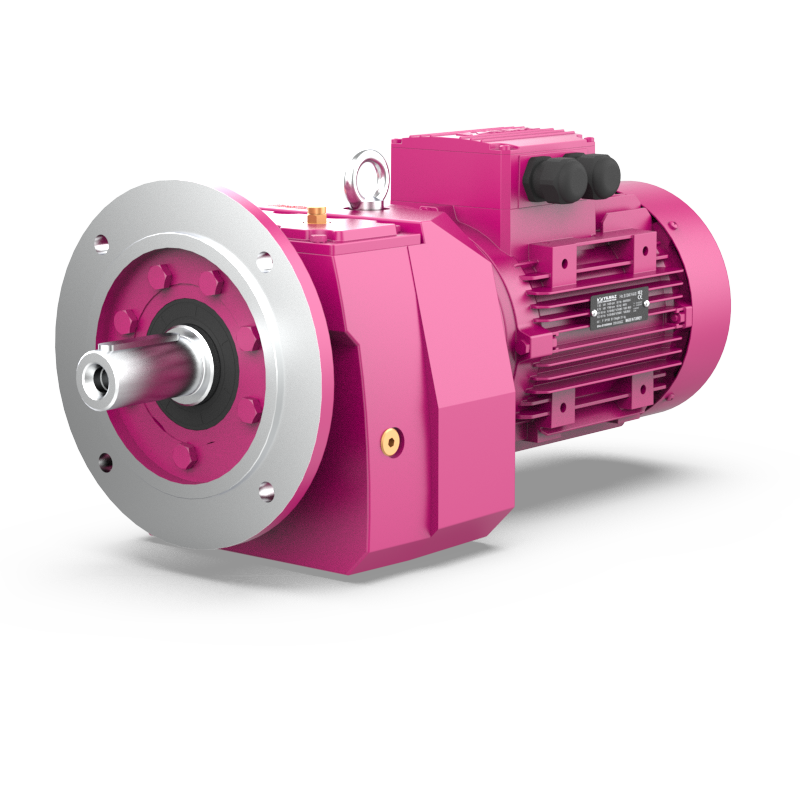

سری M
گیربکس های حلزونی پا
سری N
گیربکس های حلزونی فلنجی

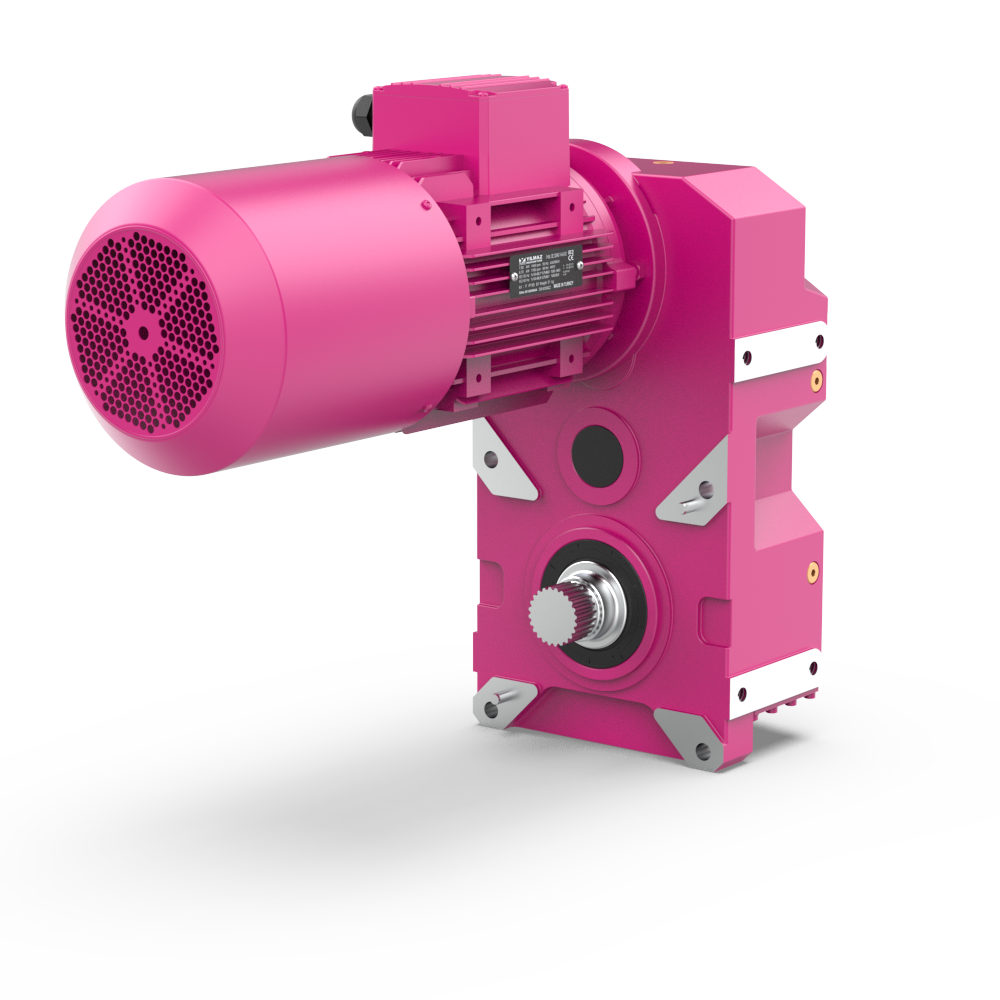

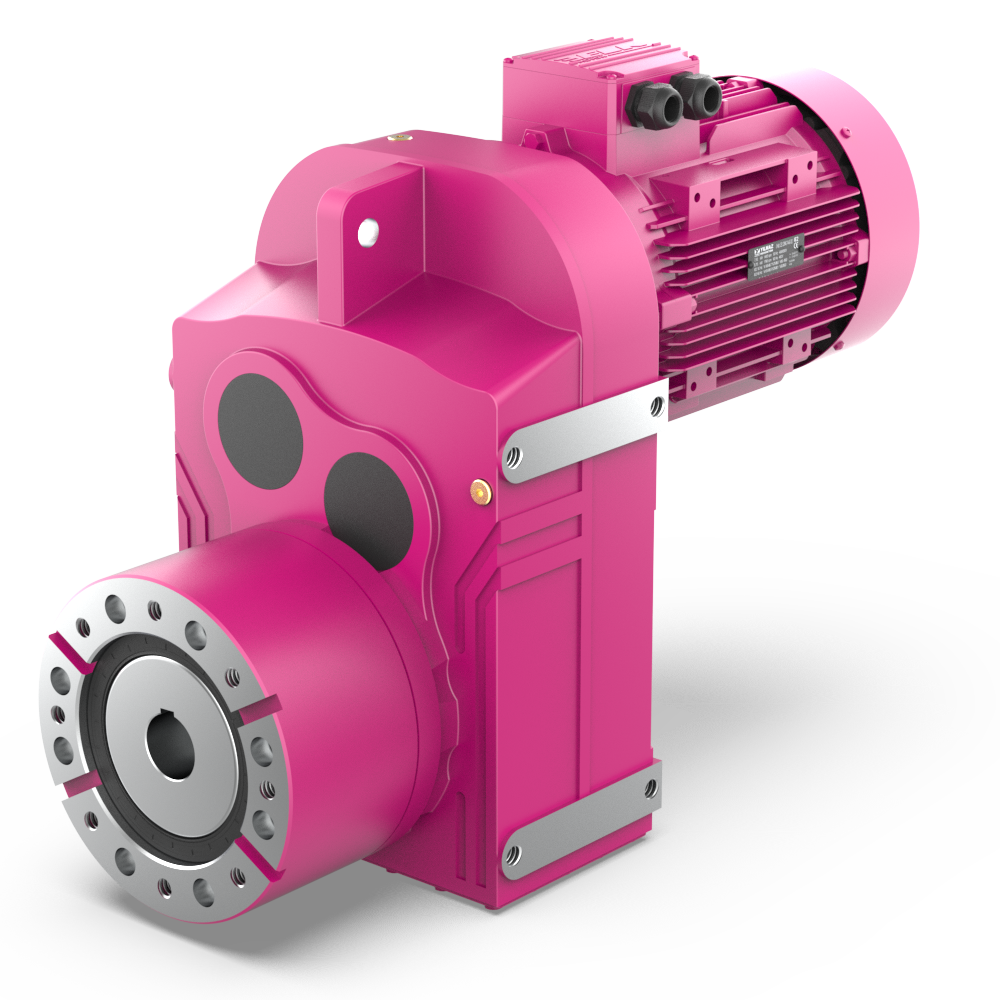

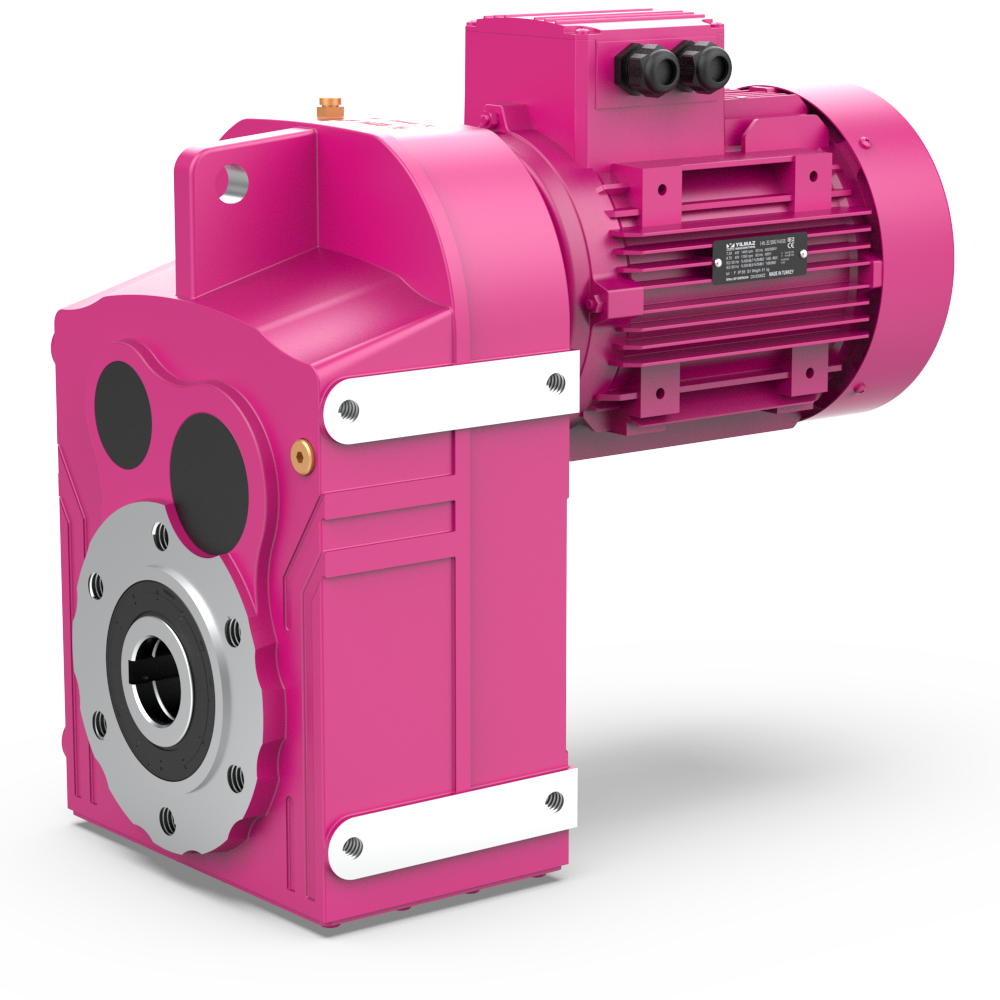

سری D
گیربکس های هلیکال شفت موازی

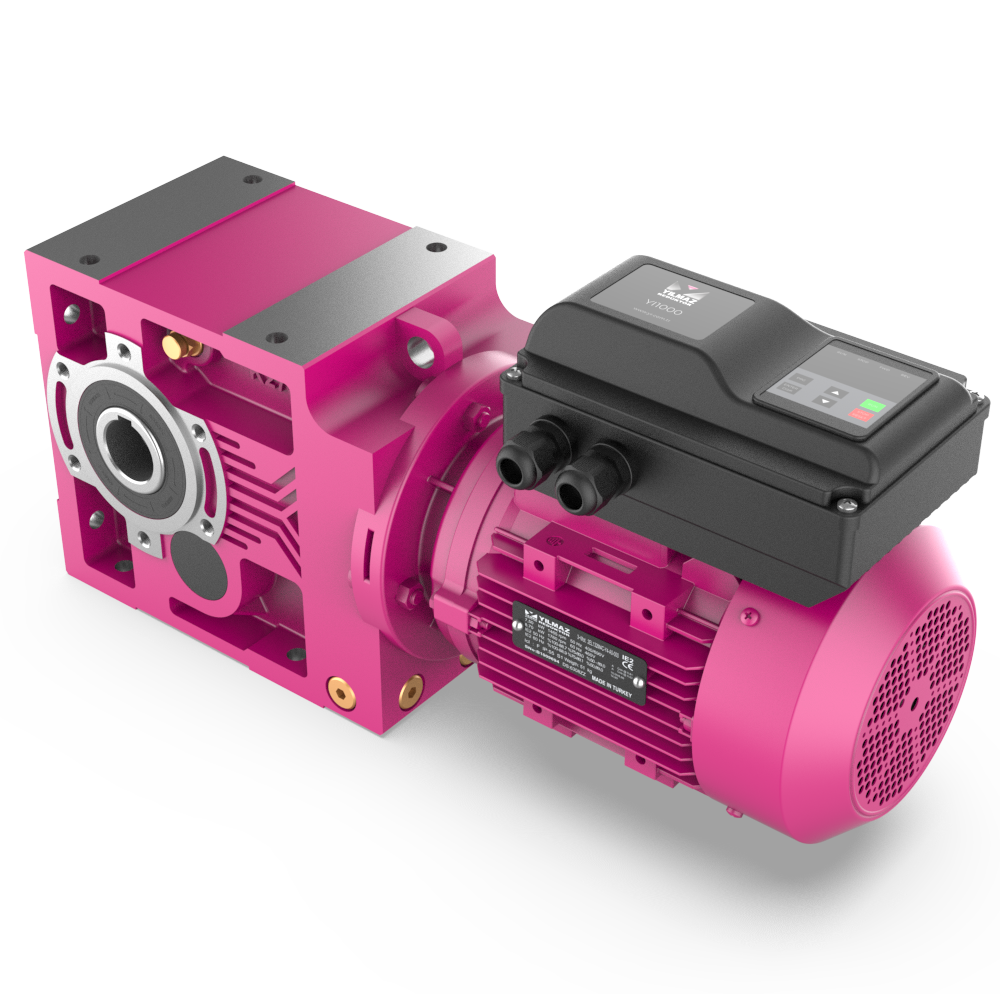

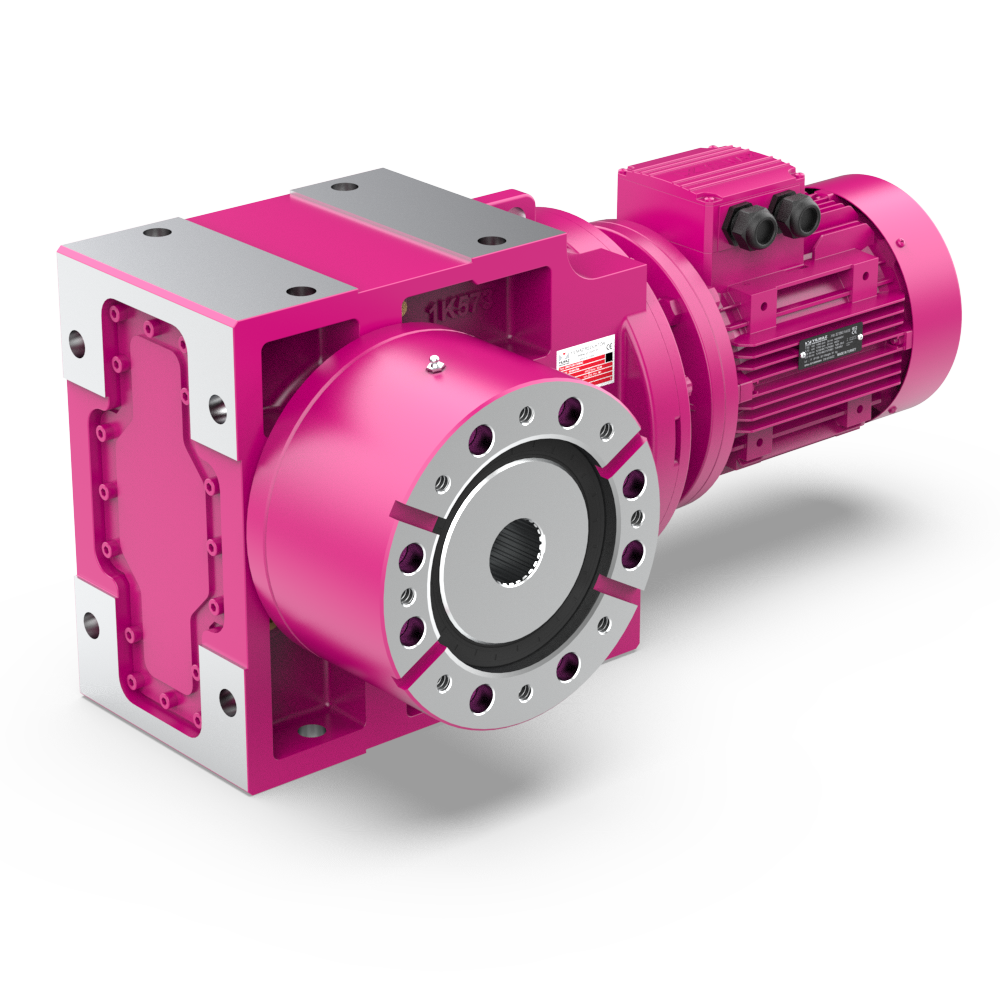

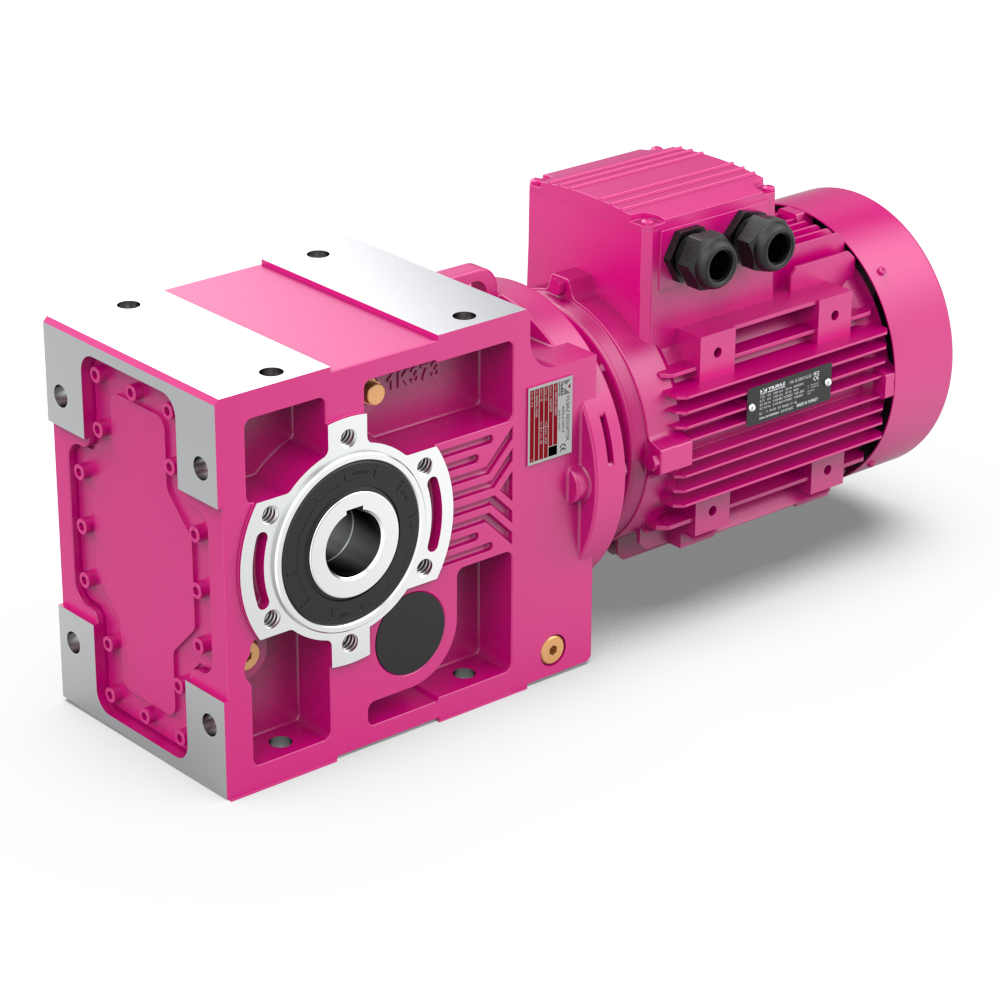

سری K
کاهنده چرخ دنده Bevel-Helical

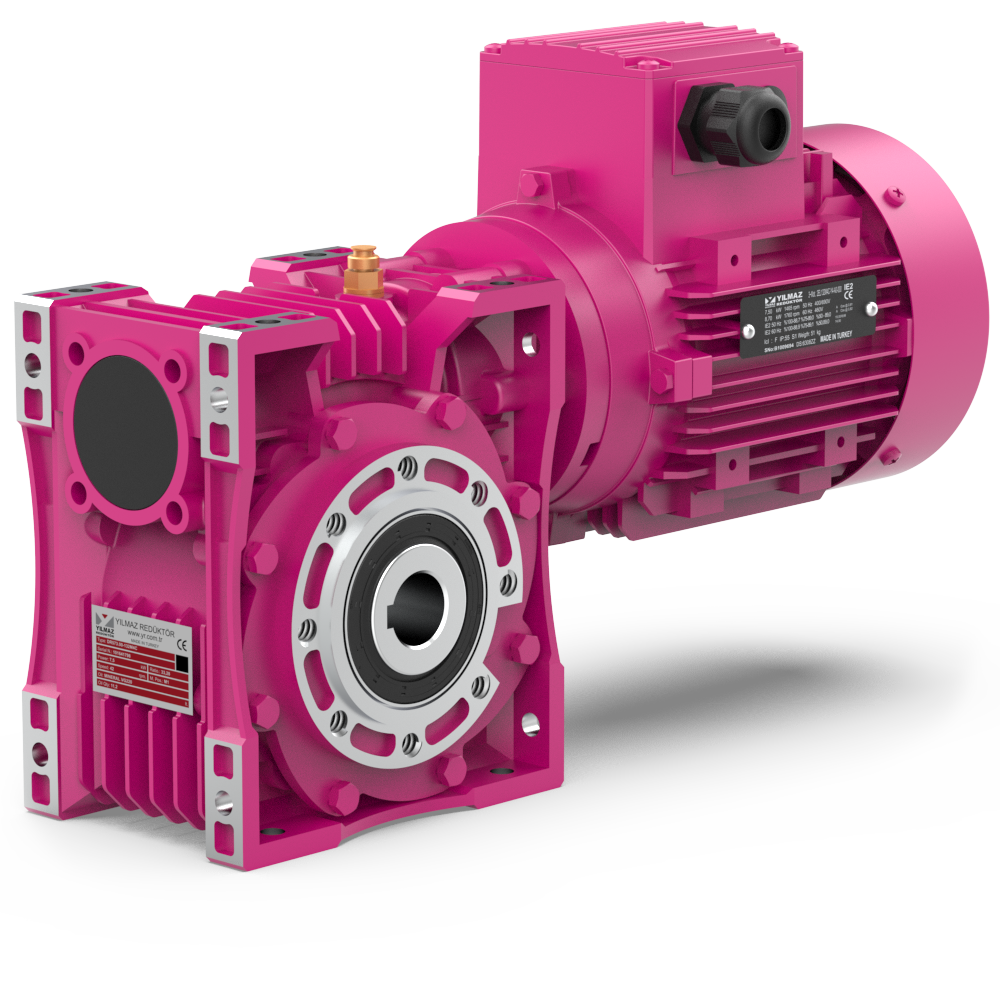

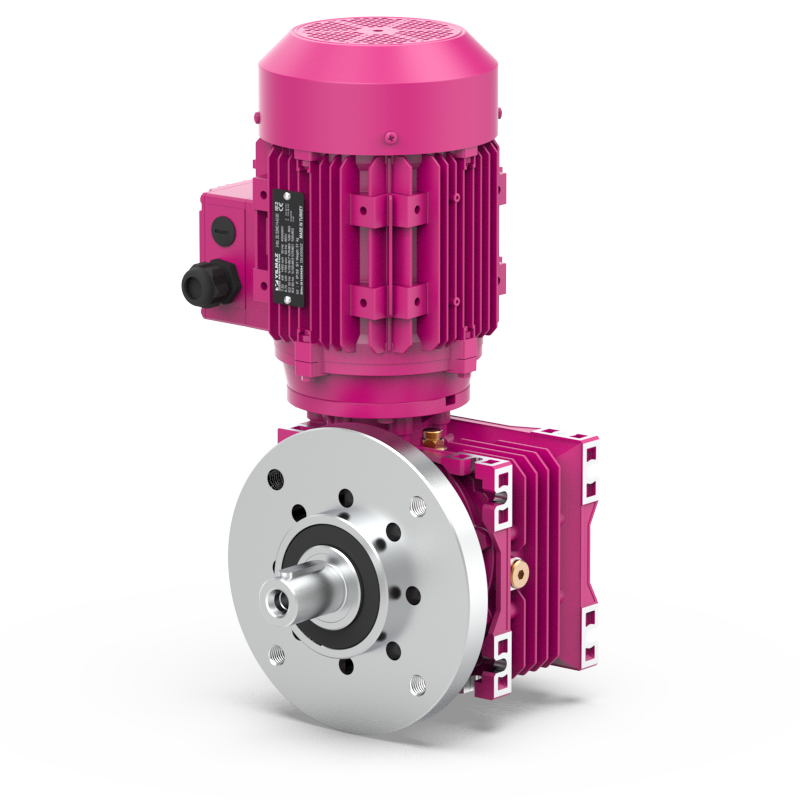

سری E
کاهنده پیچ کرم

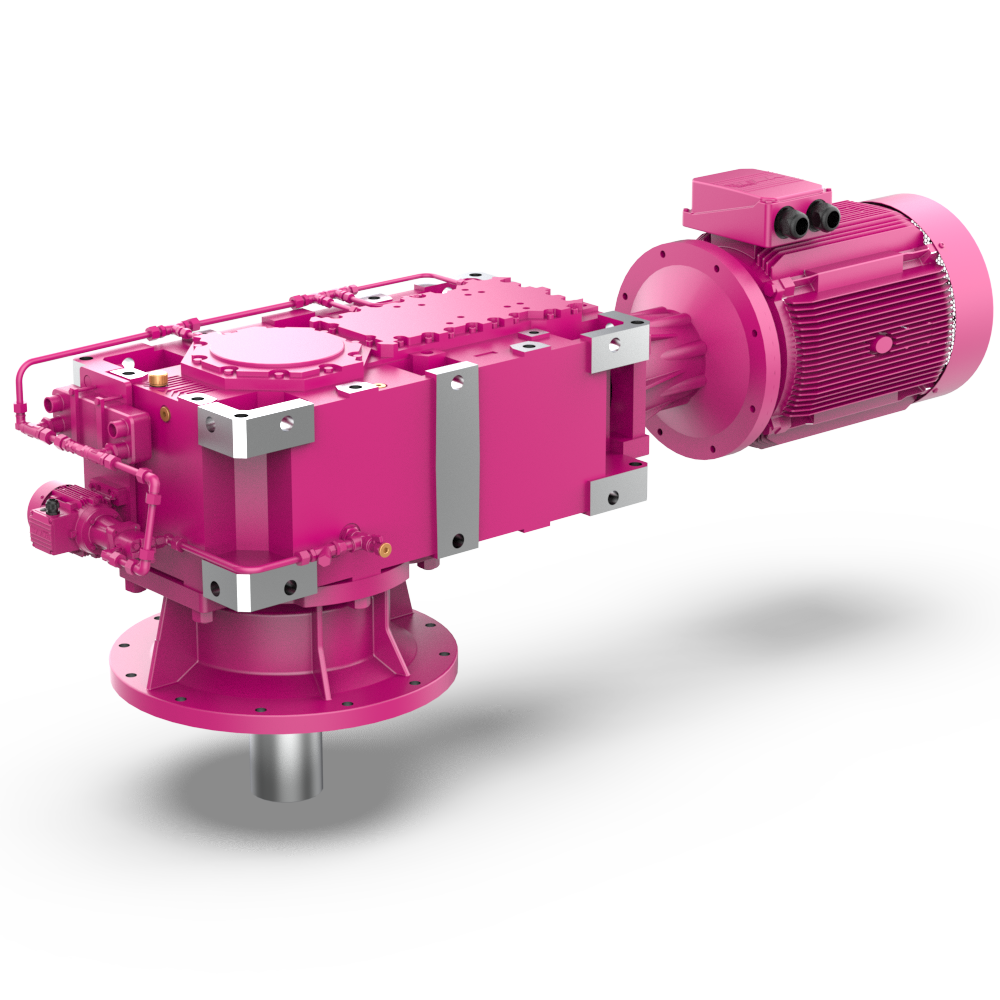

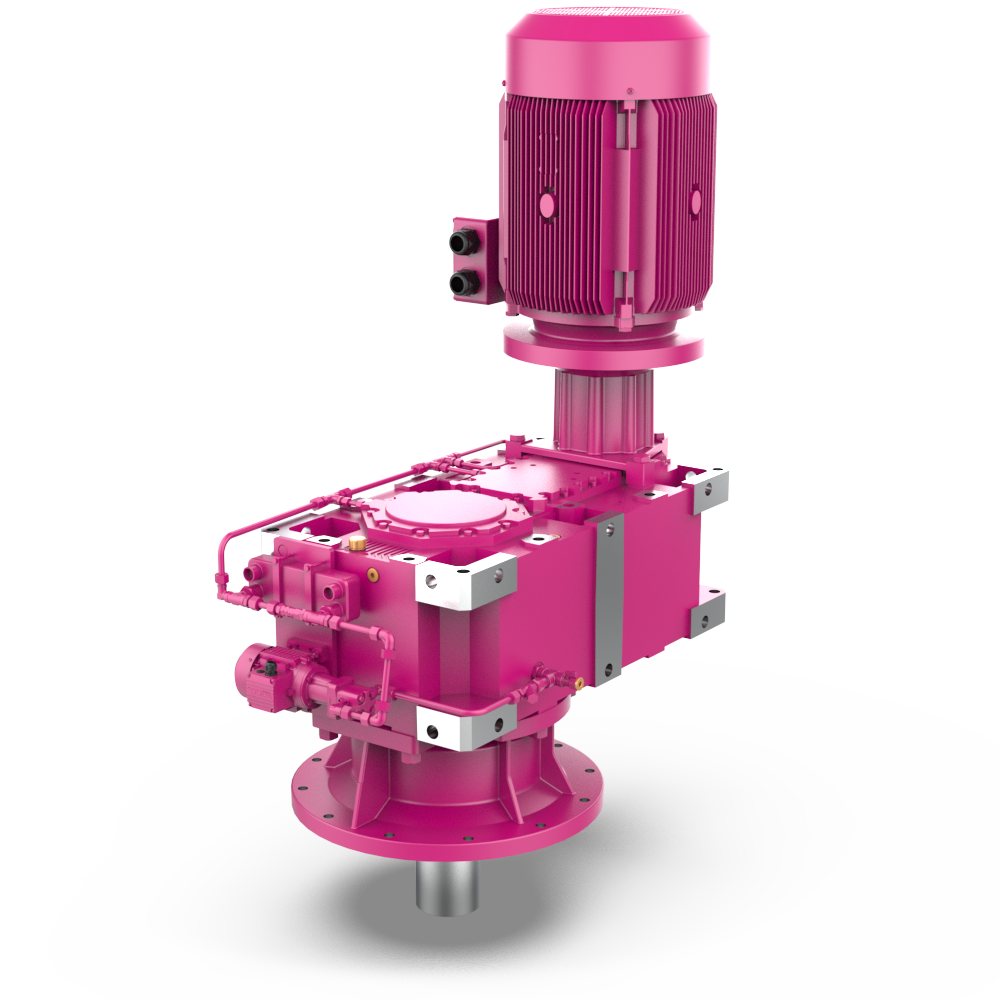

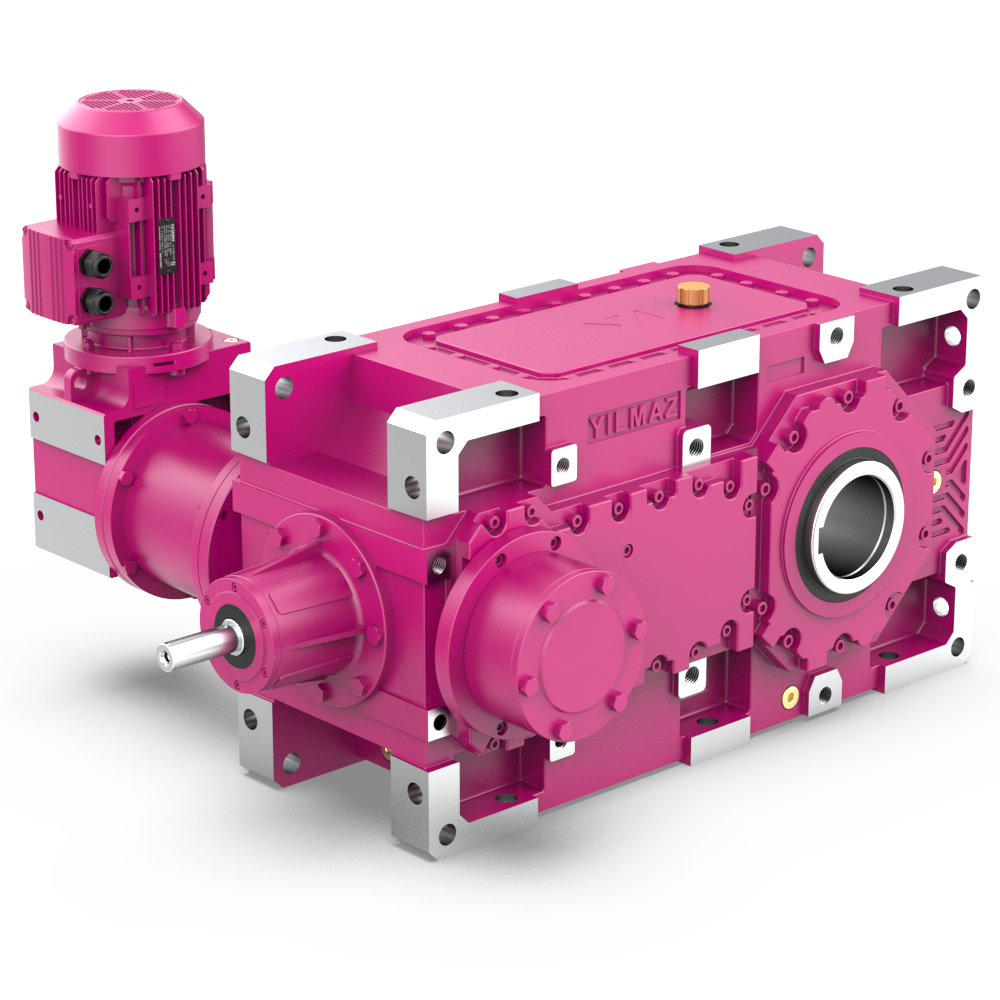

گیربکس های سنگین

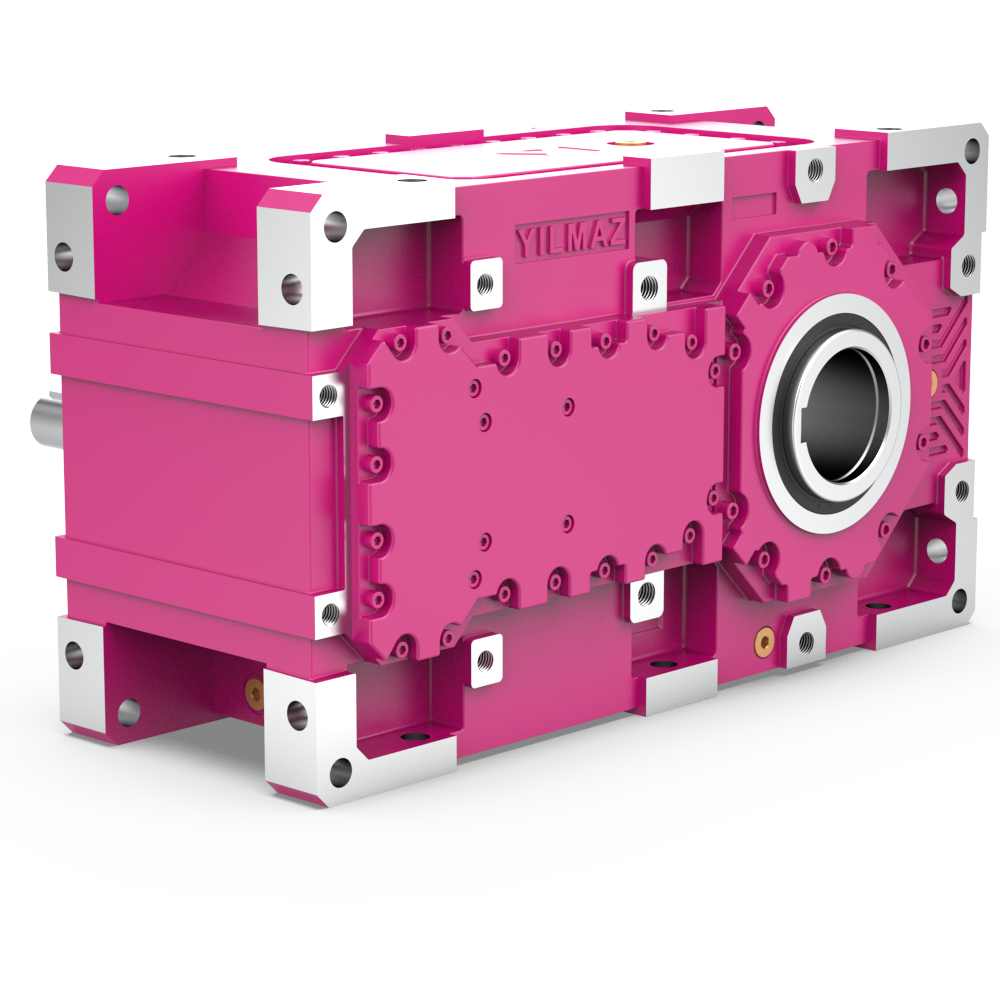

سری H
گیربکس های هلیکال گیر افقی

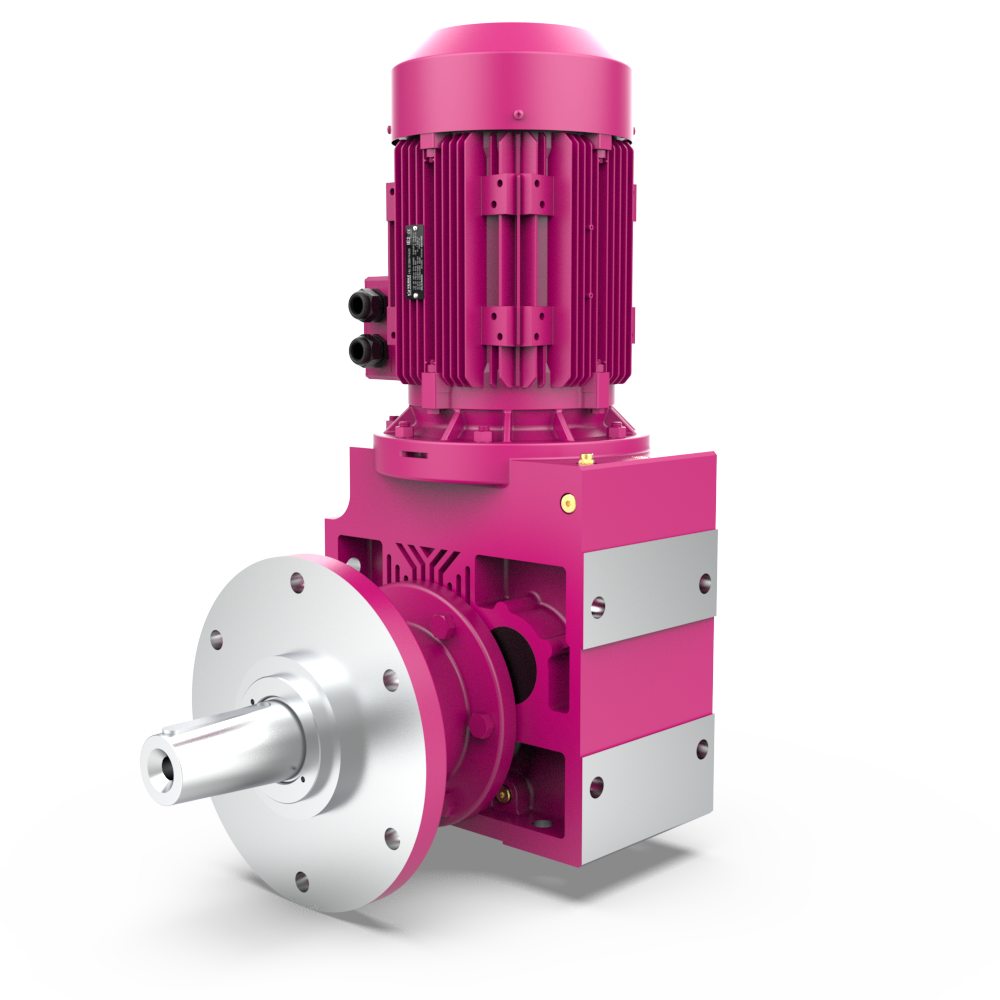

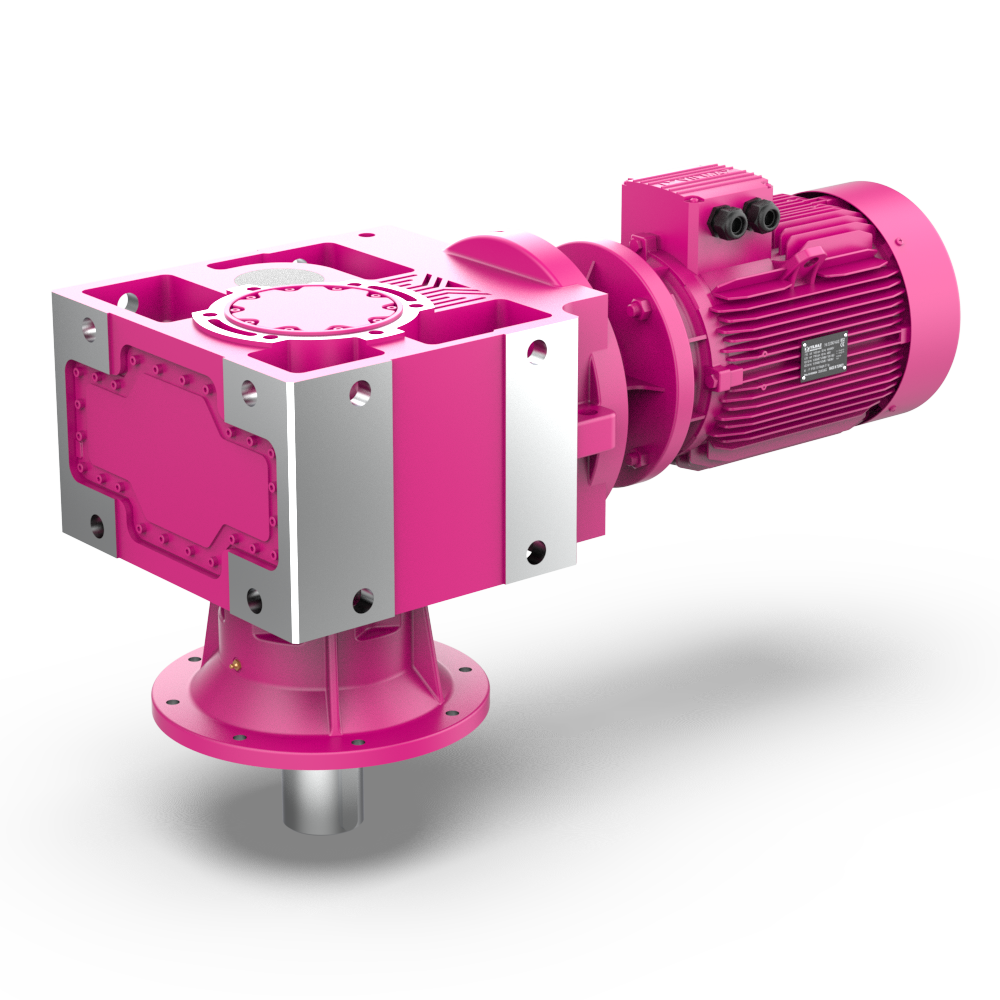

سری B
گیربکس های نوع افقی Bevel-Helical Gear

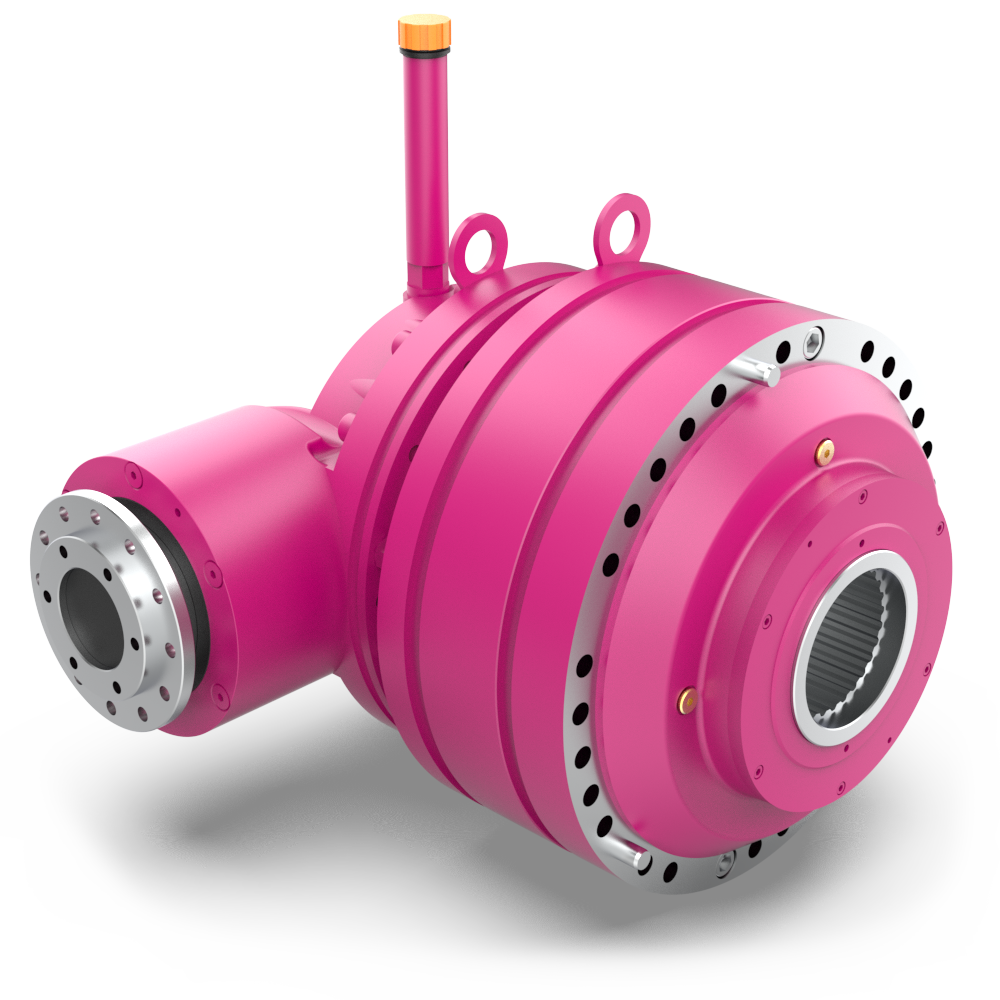

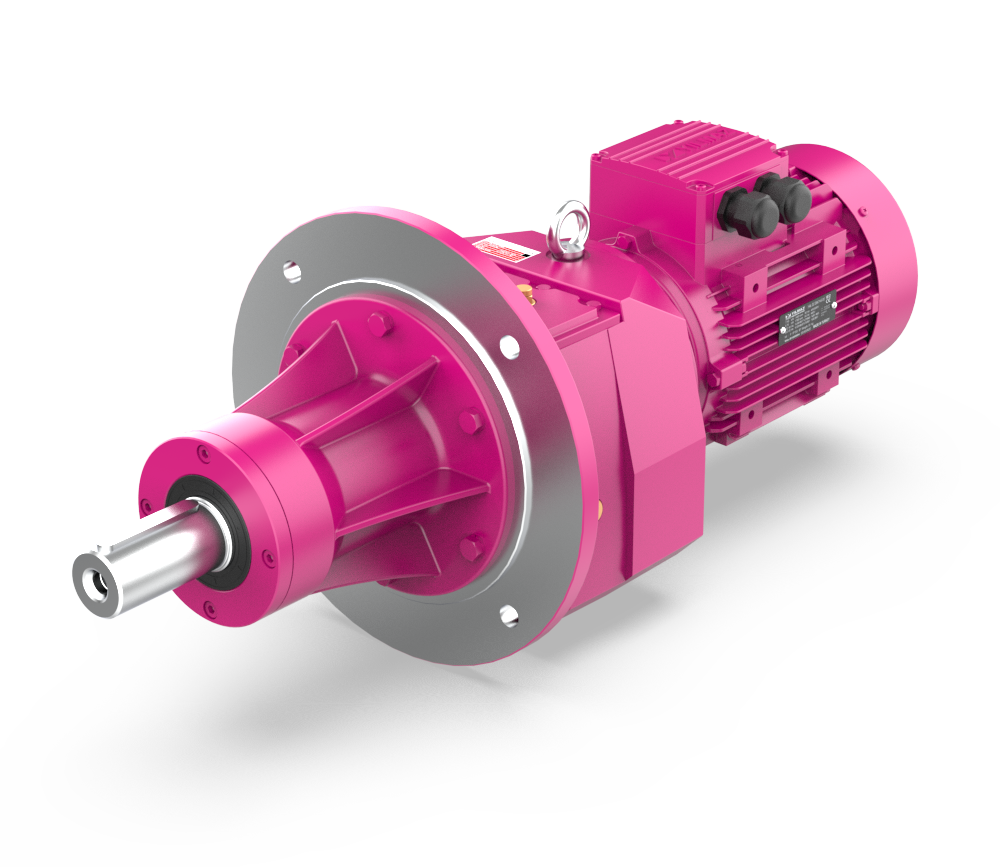

PL سریسی
گیربکس های سیاره ای با اتصال فلنجی
سری پی کی
گیربکس های سیاره ای ورودی مخروطی با اتصال فلنجی
سری RL
گیربکس های سیاره ای مجهز به پای دنده ای

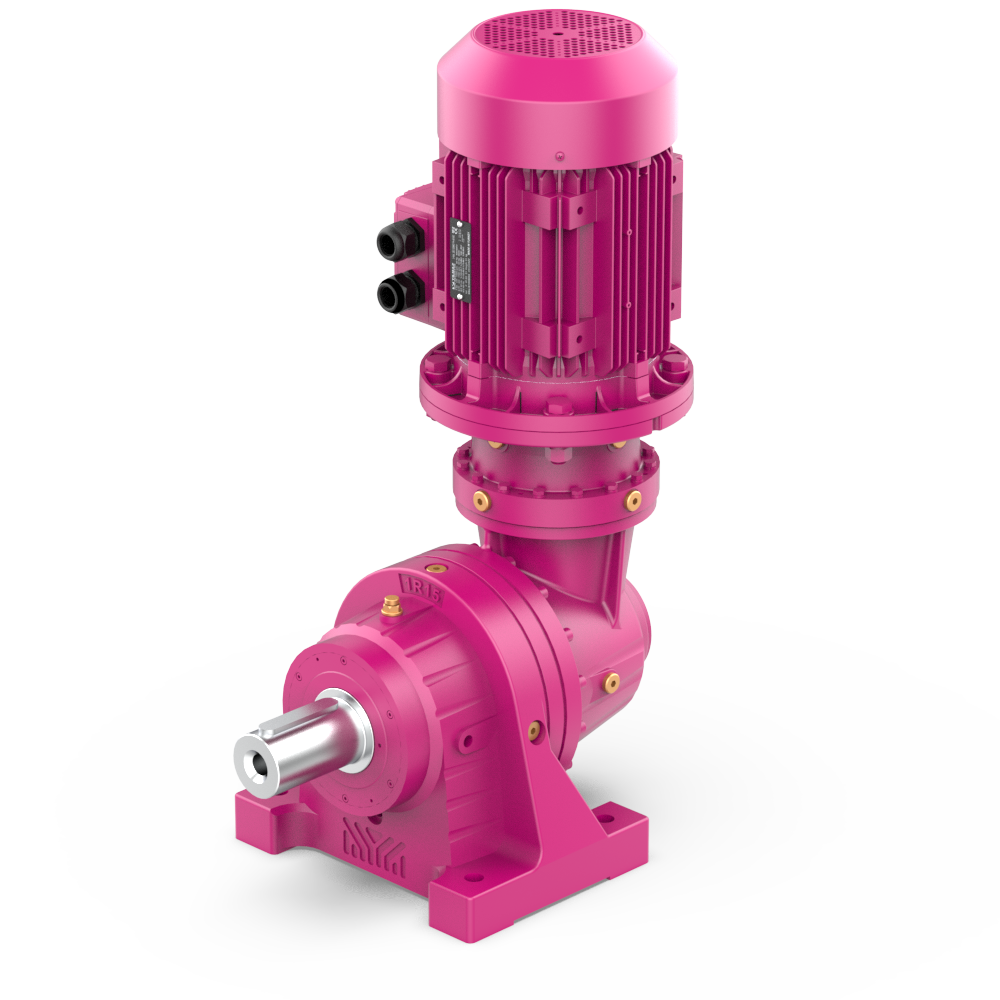

سری RK
گیربکس های سیاره ای مجهز به پای دنده ای با ورودی مخروطی
گیربکس های بخش
سری V
گیربکس های جرثقیل
سری PB
گیربکس های فرمان

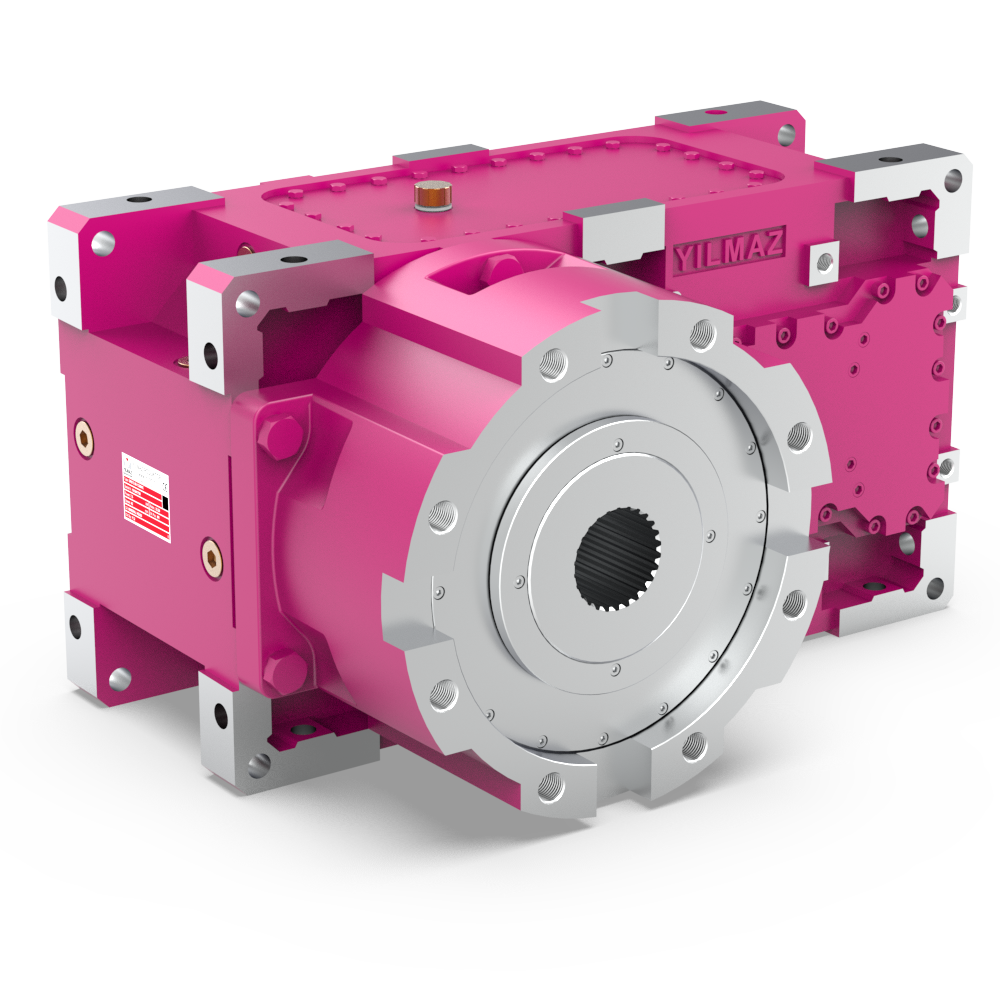

HE Serisi
گیربکس های اکسترودر
DE Serisi
گیربکس های اکسترودر
سری KE
گیربکس های اکسترودر

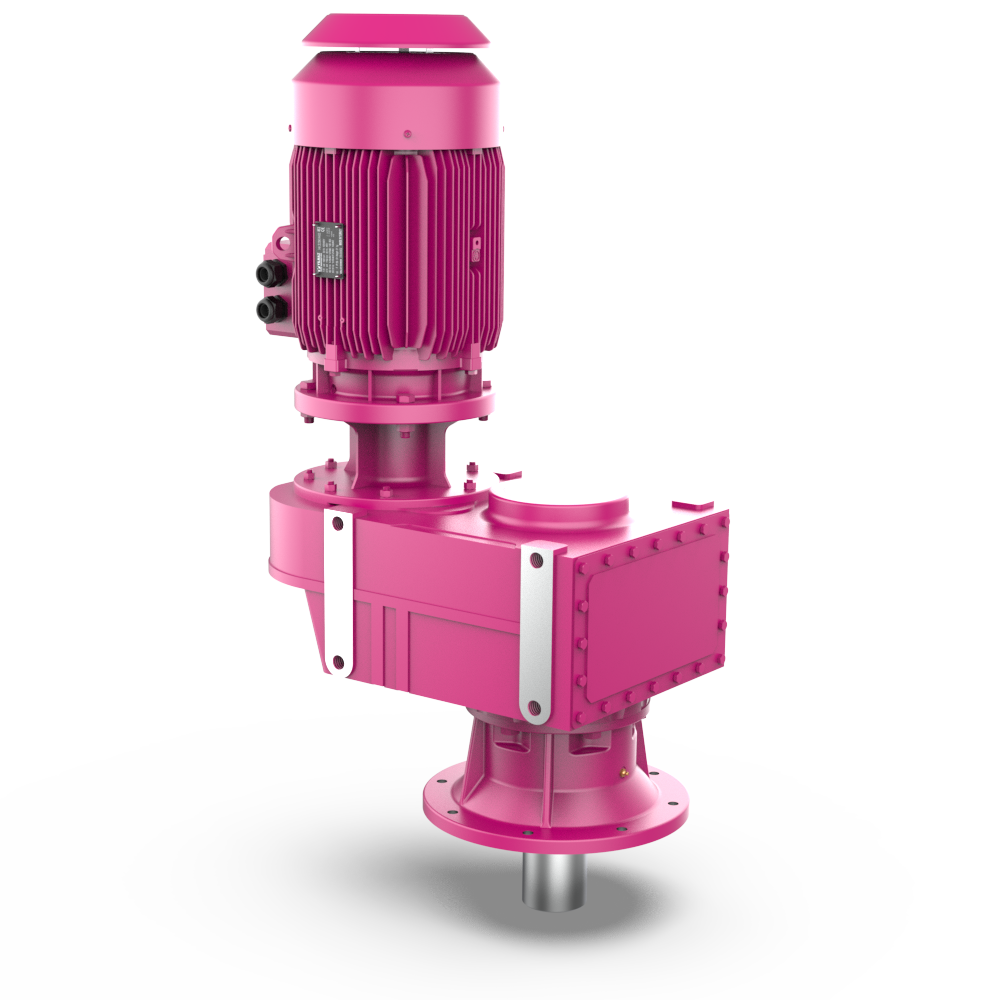

DB سریال
گیربکس میکسر-درایول
سری KB
گیربکس میکسر-درایول
سری HB
گیربکس میکسر-درایول
سری BB
گیربکس میکسر-درایول
سری NB
کاهنده های مخلوط کن
سری BTY
گیربکس های درایو کمکی

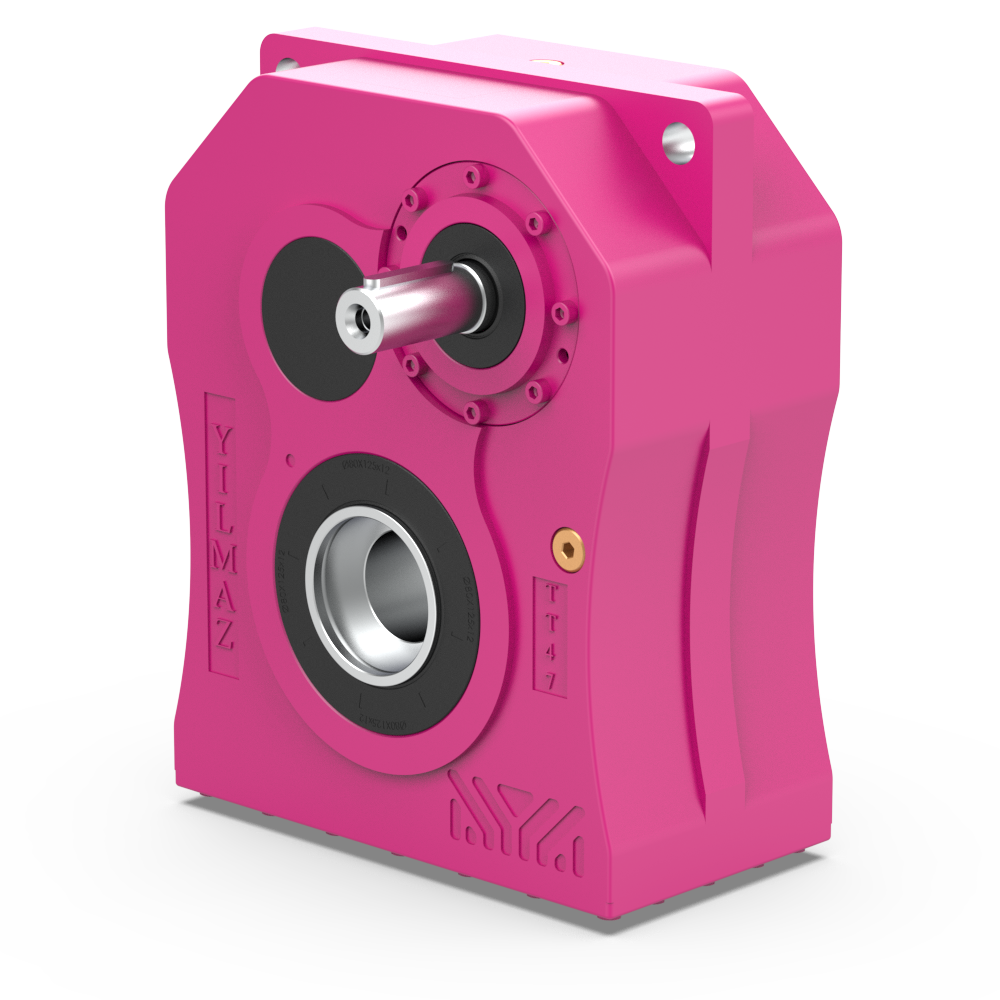

سری T
گیربکس های نقاله
سری PF
کاهنده میکسر بتن
سری EV
گیربکس های اره پیچ حلزونی
سری KR
کاهنده اره چرخ دنده Bevel-Helical

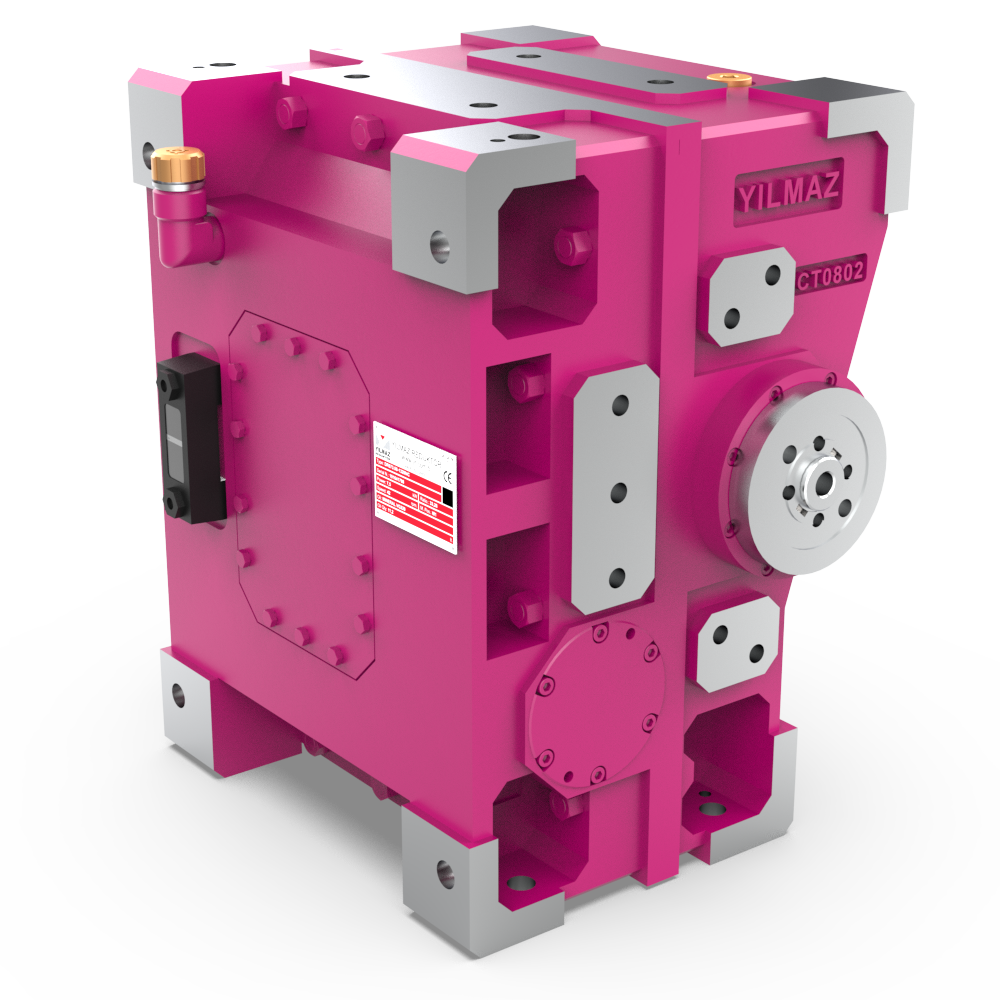

سری سی تی
کاهنده های اره گرد
سری LRG
کاهنده های تراموا دنده ای Bevel-Helical
سری HRG
گیربکس های هلیکال چرخ دنده
سری روابط عمومی
گیربکس های توربین بادی

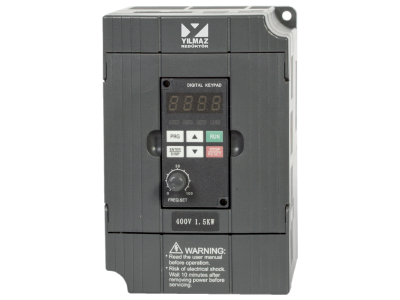

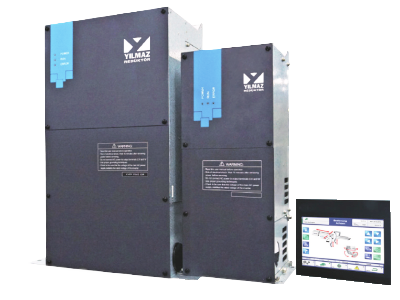

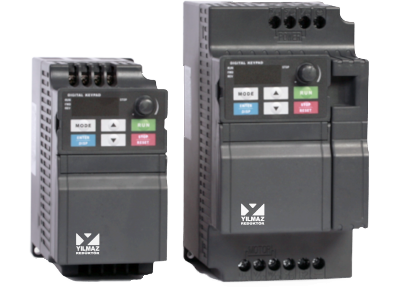

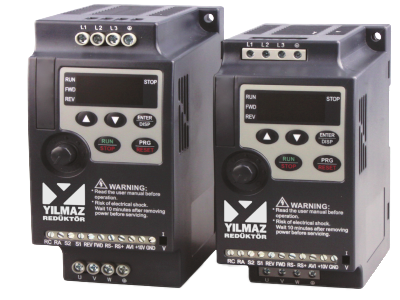

محصولات اتوماسیون
سال 2000
سری پیشرفته

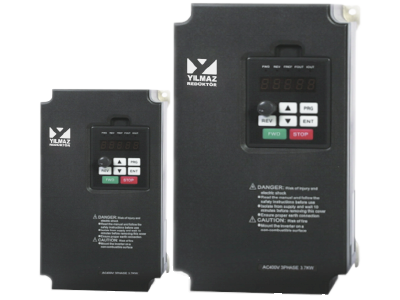

YE 8000
سری تخصصی

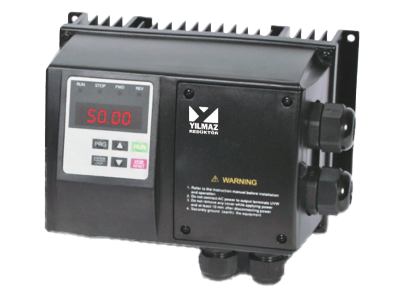

YI 1000
