شیرآلات یا ولو چیست؟

انواع شیرآلات

در لوله کشی بسته به نیاز از انواع زیر شیرآلات استفاده می شود. هزینه شیرها در سیستم لوله کشی می تواند تا 20 تا 30 درصد هزینه کلی لوله کشی باشد. و هزینه یک نوع و اندازه معین شیر می تواند 100٪ متفاوت باشد. این بدان معنی است که اگر یک شیر توپی را به جای شیر پروانه ای برای همان عملکرد انتخاب کنید. می تواند هزینه بیشتری برای شما داشته باشد. بنابراین، انتخاب شیرها برای اقتصادی و عملکرد کارخانه های فرآیند ضروری است.

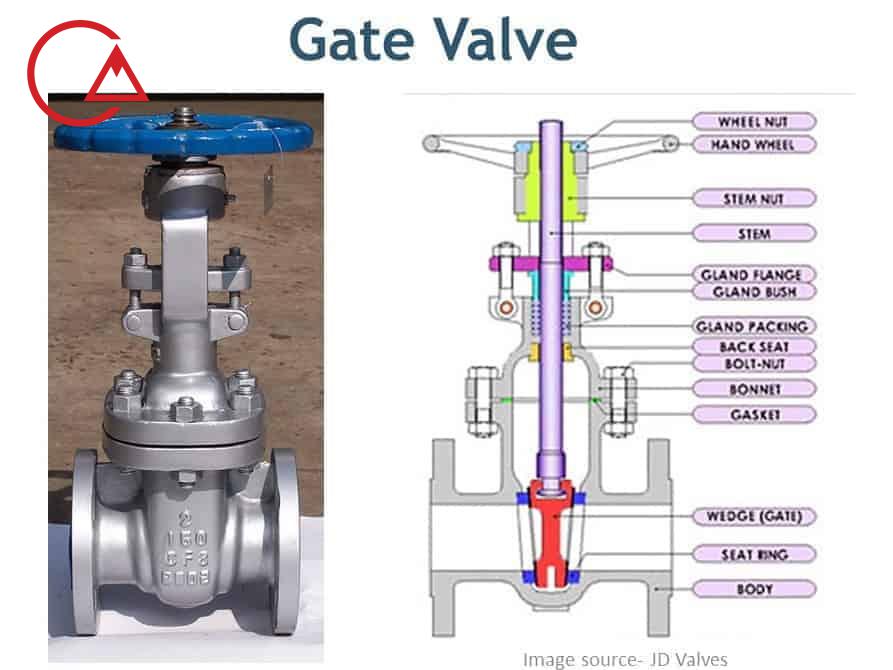

شیر دروازه ای یا گیت ولو

شیر دروازه ای رایج ترین نوع شیر در هر کارخانه فرآیندی است. این یک شیر حرکت خطی است که برای شروع یا توقف جریان سیال استفاده می شود. در سرویس، این شیرها یا کاملا باز هستند یا کاملا بسته. شیرهای دروازه تقریباً در تمام خدمات سیال مانند هوا، گاز سوخت، آب تغذیه، بخار، روغن روان کننده، هیدروکربن و تقریباً هر سرویسی استفاده می شوند. دریچه گیت خاموشی خوبی را فراهم می کند.

• شیر گیت گوه جامد.
• شیر گیت گوه ای انعطاف پذیر.
• دریچه دروازه ای گوه یا موازی دیسک.
• OS & Y Gate Valve یا Rising Stem Valve.
• شیر دریچه ساقه ای بدون بالا آمدن یا شیر پیچ داخلی

دریافت کاتالوگ شیرآلات:

کاتالوگ شیرآلات

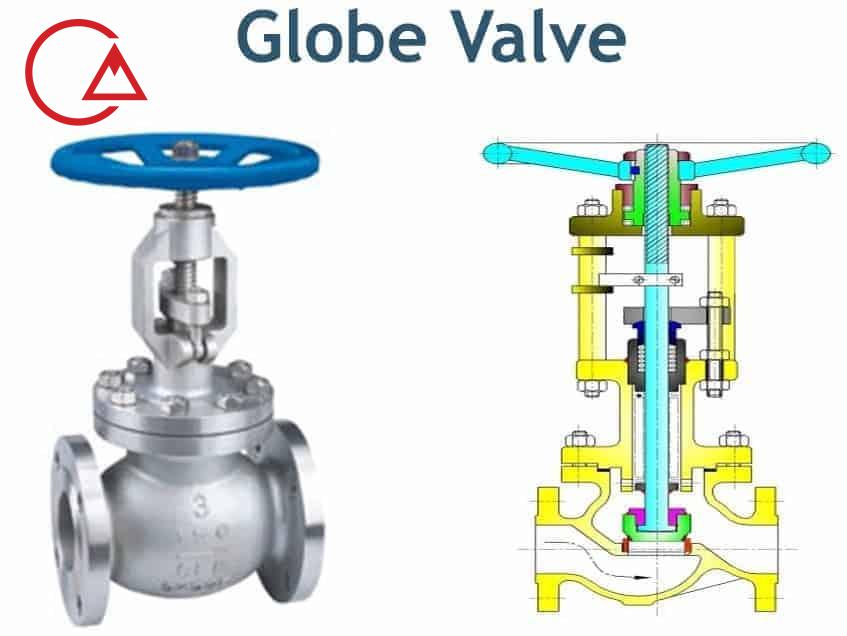

گلوب ولو

یک شیر گلوب برای توقف، راه اندازی و تنظیم جریان سیال استفاده می شود. دریچه‌های گلوب در سیستم‌هایی استفاده می‌شوند که کنترل جریان مورد نیاز است و نشتی‌بندی نیز ضروری است. شیر گلوب نسبت به شیر گیت خاموشی بهتری دارد و از شیر دروازه ای گرانتر است.

• انواع Z
• انواع Y
• انواع زاویه

چک ولو

شیر چک یا چک ولو پیستونی از جریان برگشتی در سیستم لوله کشی جلوگیری می کند. فشار سیالی که از خط لوله عبور می کند، شیر را باز می کند، در حالی که هر معکوس شدن جریان، شیر را می بندد.

• نوع چرخش
• نوع بالابر
• نوع صفحه دوگانه
• شیر چک را متوقف کنید

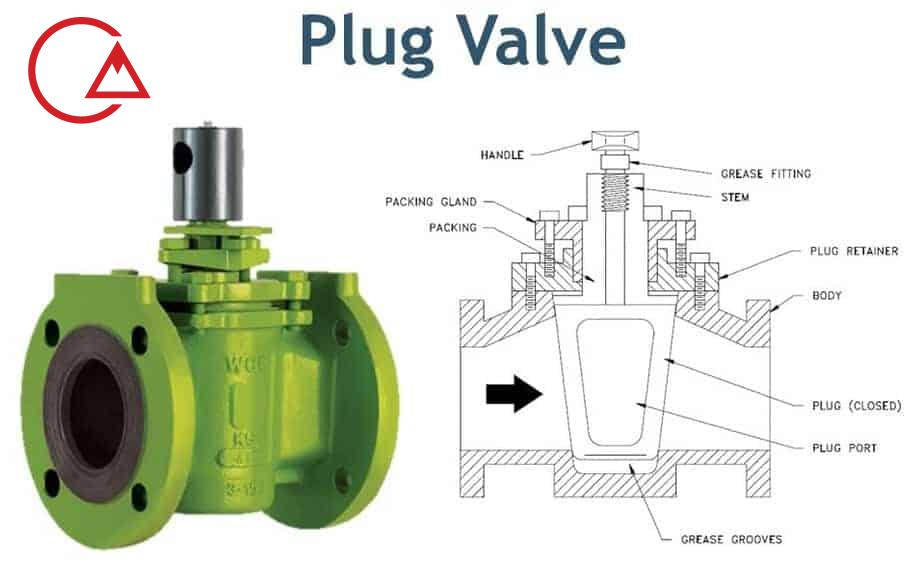

پلاگ ولو یا شیر دوشاخه

شیر پلاگین یک شیر حرکت چرخشی یک چهارم چرخشی است که از یک دوشاخه مخروطی یا استوانه ای برای متوقف کردن یا شروع جریان استفاده می کند. دیسک به شکل پلاگین است که دارای گذرگاهی برای عبور جریان است. شیرهای دوشاخه به عنوان دریچه های توقف روشن و خاموش استفاده می شوند و می توانند حباب بسته شوند. شیر پلاگین را می توان در خلاء برای کاربردهای فشار و دمای بالا استفاده کرد.

• بندر مستطیل شکل
• بندر گرد و
• بندر الماس
• شیر دوشاخه روغن کاری شده
• شیرهای دوشاخه بدون روغن کاری
• شیرهای دوشاخه چند پورت

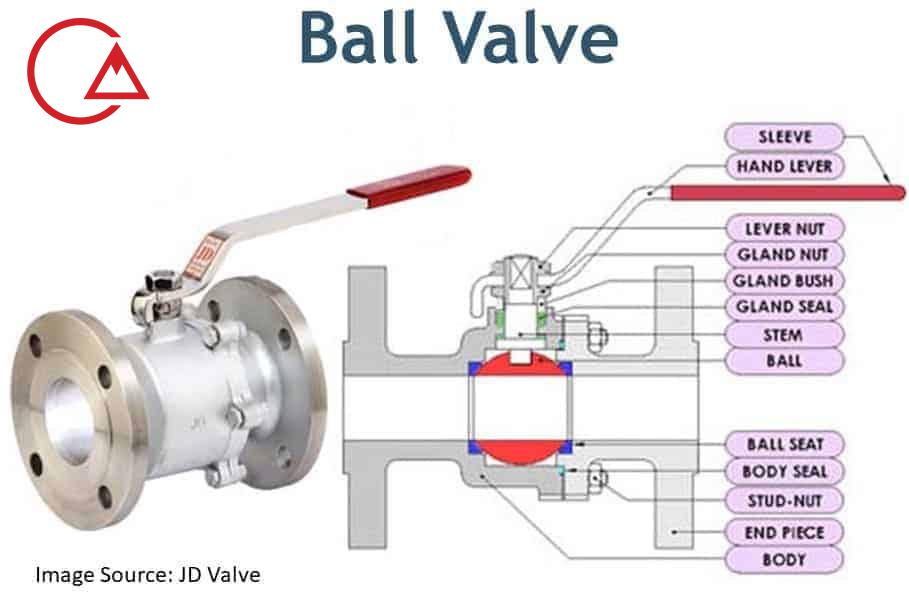

بال ولو یا شیر توپی

شیر توپی یک شیر حرکت چرخشی یک چهارم چرخشی است که از یک دیسک توپی شکل برای توقف یا شروع جریان استفاده می کند. اکثر شیرهای توپی سریع عمل می کنند و برای کارکردن شیر به چرخش 90 درجه ای دسته سوپاپ نیاز دارند. شیر توپی کوچکتر و سبکتر از شیر دروازه ای با همان اندازه و درجه است.

• شیر توپی 3 طرفه.
• شیر توپی شناور.
• دریچه توپی نصب شده به Trunnion.
• ورودی برتر.
• ورودی جانبی یا بدنه تقسیم شده.
• بدنه سه تکه.

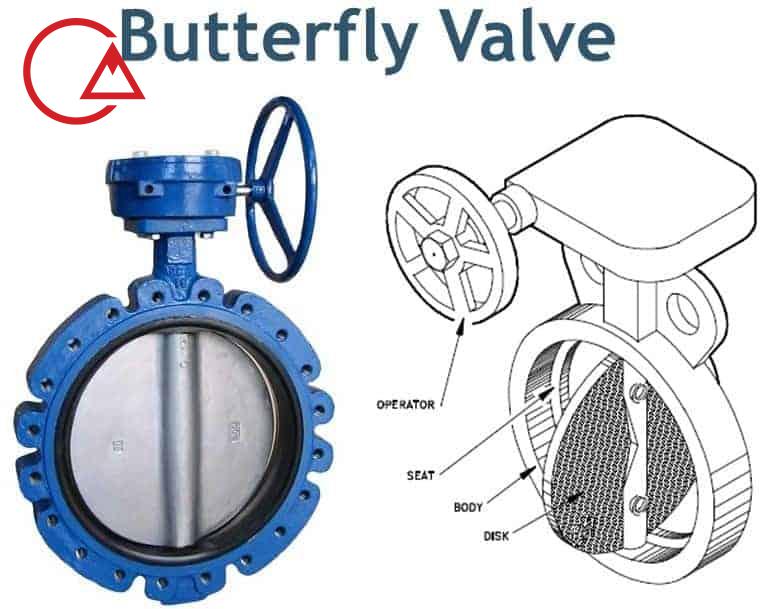

شیر پروانه ای یا باتر فلای ولو

این شیر پروانه ای یک شیر حرکت چرخشی یک چهارم چرخشی است که برای توقف، تنظیم و شروع جریان استفاده می شود. شیر پروانه ای بدنه دایره ای کوتاهی دارد. شیر پروانه ای به دلیل طراحی فشرده و سبک وزن آن که به فضای کمتری نسبت به سایر شیرها نیاز دارد، برای کاربردهای بزرگ شیر مناسب است.

• انتهای فلنج دار.
• نوع ویفر به پایان می رسد.
• نوع لوگ به پایان می رسد.
• لب به لب انواع جوش به پایان می رسد.
• شیر پروانه ای افست صفر.
• شیر پروانه ای افست دوبل.
• شیر پروانه ای افست سه گانه.

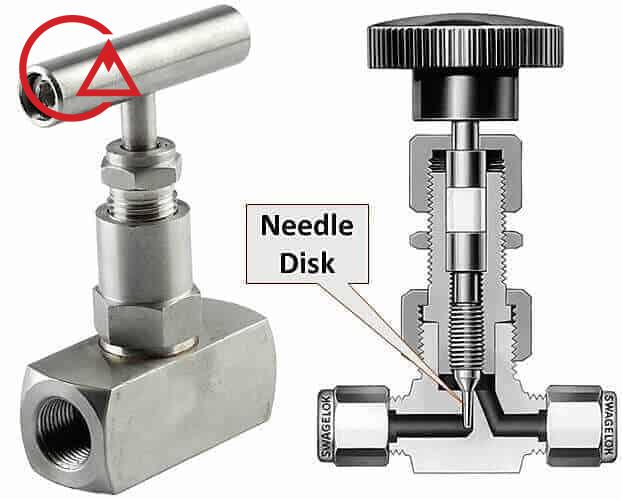

دریچه سوزنی (needle disk)

دریچه های سوزنی از نظر طراحی شبیه دریچه های گلوب هستند و بزرگترین تفاوت آن ها دیسک سوزنی مانند تیز است. شیرهای سوزنی برای کنترل بسیار دقیق جریان در سیستم های لوله کشی با قطر کوچک طراحی شده اند. آنها نام خود را از دیسک مخروطی نوک تیز و صندلی همسان خود گرفته اند.

سوالات متداول :

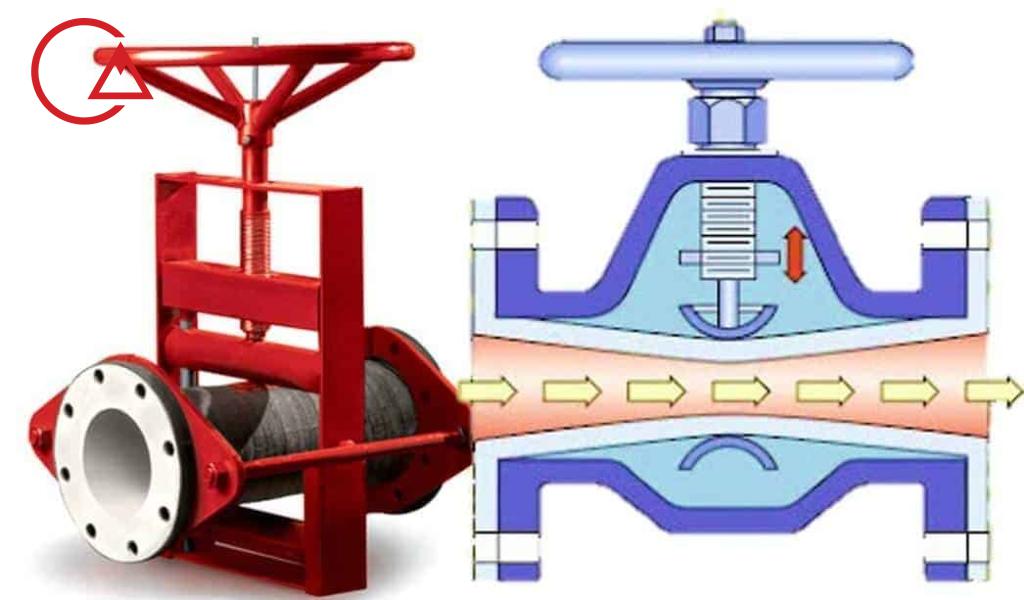

شیر گیره ای

شیر پینچ به عنوان شیر گیره ای نیز شناخته می شود. این یک شیر حرکت خطی است. برای شروع، تنظیم و توقف جریان سیال استفاده می شود. از یک لوله لاستیکی، که به عنوان لوله پینچ نیز شناخته می شود، و مکانیزم پینچ برای کنترل مایع استفاده می کند. Pinch Valve برای جابجایی دوغاب ها، مایعات با مقادیر زیادی مواد جامد معلق و سیستم هایی که مواد جامد را به صورت پنوماتیکی انتقال می دهند، ایده آل است.

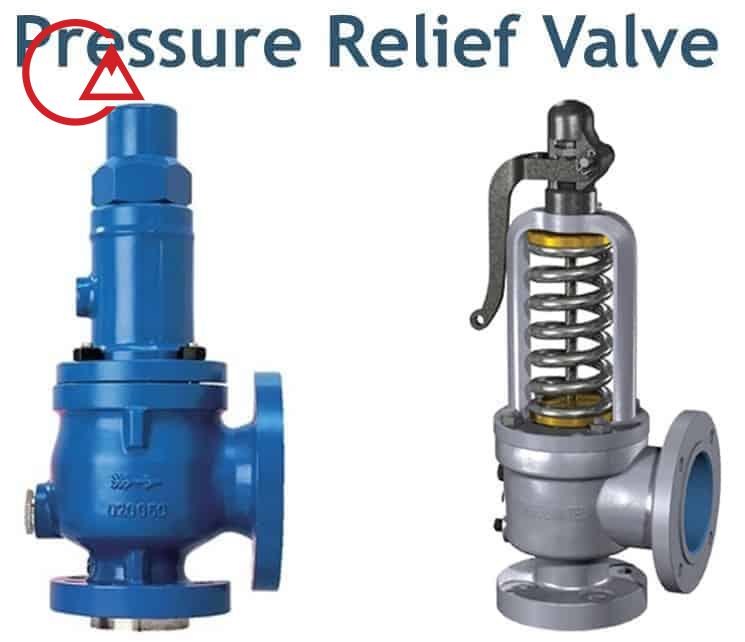

شیر فشار شکن یا پرشر ریلیف ولو

شیر کاهش فشار و به عبارتی شیر فشار شکن یا شیر اطمینان فشار برای محافظت از تجهیزات یا سیستم لوله کشی در هنگام فشار بیش از حد یا در صورت خلاء استفاده می شود. این شیر فشار یا خلاء را در یک فشار تنظیم شده از پیش تعیین شده آزاد می کند.

• دستگاه های کاهش فشار از نوع بازبسته
• دستگاه های کاهش فشار نوع غیر بسته
• شیرهای ایمنی
• شیر فشار
• شیر خلاء خلاء
• شیر خلاء فشار

انواع شیرها بر اساس عملکرد

این شیرآلات عملکردهای مختلفی را در سیستم لوله کشی انجام می دهد. مانند

• توقف و شروع جریان سیال.  باز یا بست بودن شیر، اجازه عبور سیال فرآیند را می دهد یا سیال را متوقف می کند.
• خنثی کردن جریان سیال برخی از دریچه‌ها به شما امکان می‌دهند تا سیال را به % باز بودن کل دهانه گاز، گاز بگیرید. باز شدن کمتر، دریچه گاز بیشتر و غیره.
• کنترل جهت جریان سیال دریچه چند پورت به شما امکان می دهد تصمیم بگیرید که سیال چگونه حرکت کند.
• تنظیم جریان یا فشار در سیستم لوله کشی. برخی از شیرهای کنترل اتوماتیک با تنظیم باز شدن، جریان و فشار داخل سیستم را حفظ می کنند.
• فشار یا خلاء را از سیستم لوله کشی و تجهیزات کاهش دهید. شیرهای فشار و خلاء از سیستم پردازش در برابر فشار بیش از حد و در شرایط خلاء محافظت می کنند.

انواع مختلفی از شیرآلات این عملکردها را انجام می دهند. این شیرها را می توان بر اساس طبقه بندی یا دسته بندی کرد.

• تابع
• پایان اتصال
• نحوه عملکرد آن
• انواع محرکی که از آن استفاده می شود.

شیر کنترلی که جریان سیال را تنظیم می کند در دسته تنظیم قرار می گیرد. گلوب، سوزن، پروانه، دیافراگم، توپ، پلاگین و شیر پینچ به عنوان شیر کنترل استفاده می شود. می توانید ببینید که؛ برخی از دریچه ها دارای اهداف دوگانه هستند، مانند گلوب، و شیر توپی می تواند به عنوان یک سوپاپ ایزوله و همچنین یک شیر کنترل استفاده شود.

دریچه های فشار و خلاء برای جلوگیری از فشار بیش از حد و خلاء با سیستم استفاده می شود که می تواند به لوله ها و تجهیزات آسیب برساند. شیرهای برگشتی مانند شیرهای چک و بالابر از جریان برگشتی در سیستم جلوگیری می کنند. در حالی که برخی از شیرآلات برای خدمت به یک هدف خاص طراحی اند. مانند چند پورت، چاقو و شیر کور خط.

طبقه بندی شیرها بر اساس اتصالات انتهایی
